KAVAN UBEC - Návod k použití

Úvod​

Blahopřejeme vám k zakoupení KAVAN UBEC, spínaného stabilizátoru napájení (SBEC). Moderní součástky a optimalizované obvodové řešení omezují rušení RC soupravy. Provozní stav UBEC signalizuje LED: při správné činnosti svítí modře. Vstup je chráněn proti přepólování; při opačném připojení napájecího akumulátoru UBEC nepracuje.

Technické údaje​

TypUBEC 3AUBEC 6A
FunkceSpínaný stabilizátor napájeníSpínaný stabilizátor napájení
Vstupní napětí6–25 V DC (2–6s LiPo/5–18 NiXX)6–25 V DC (2–6s LiPo/5–18 NiXX)
Výstupní napětí5,0/6,0 V, přepínatelné5,0/5,5/6,0 V, přepínatelné
Výstupní proud3 A trvalý / 5 A špičkový6 A trvalý / 10 A špičkový
Rozměry30×9×6 mm45×23×10 mm
Hmotnost7 g18 g

Hlavní část​

Používání UBEC​

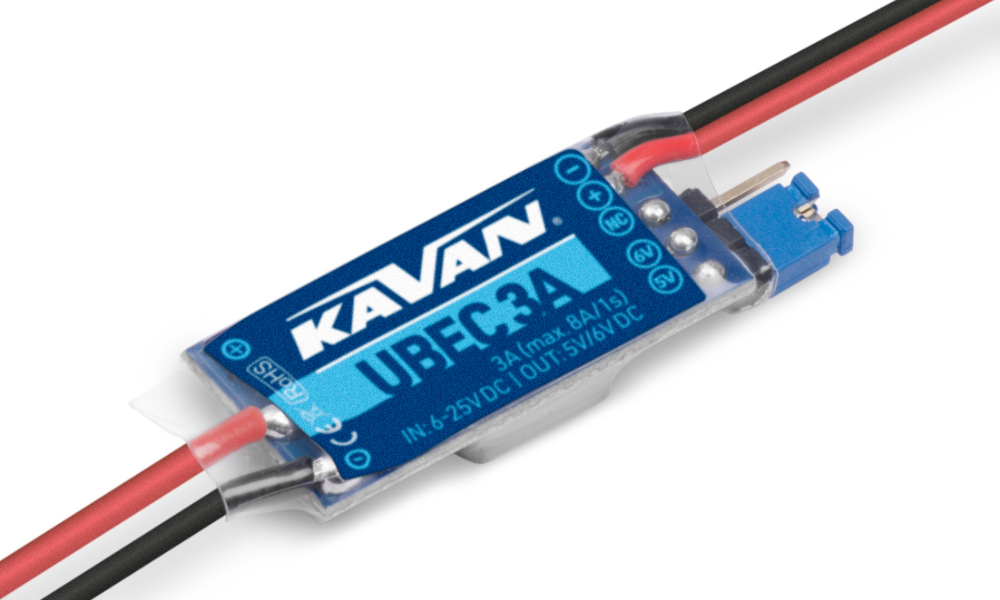

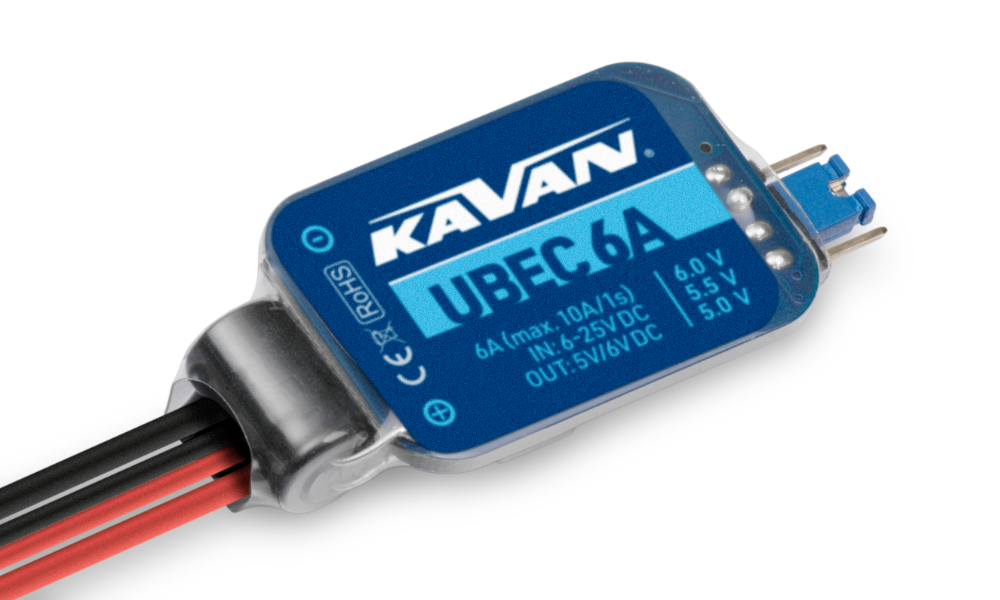

  1. Výstupní napětí: Požadované výstupní napětí zvolte umístěním zkratovací propojky na pravé straně UBEC.

    Upozornění

    Některá serva nesmějí být provozována při napětí vyšším než 5,0 V!

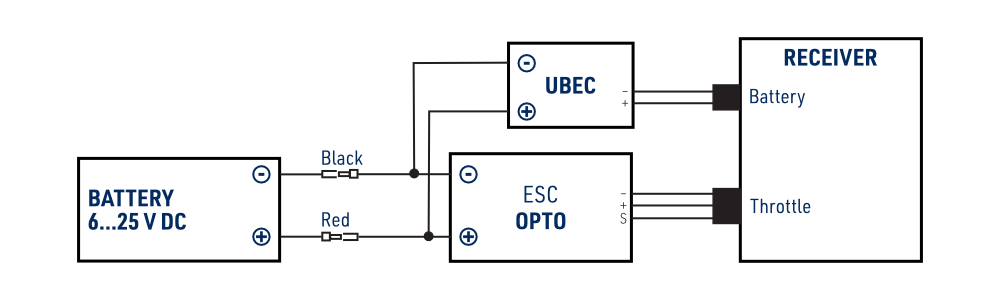

  2. UBEC připojený k pohonnému akumulátoru a OPTO regulátoruElektrolet s OPTO regulátorem: UBEC připojte přímo k vývodům pohonného akumulátoru při dodržení správné polarity. Výstupní konektor zapojte do zásuvky „Battery“ na přijímači nebo do libovolného volného servovýstupu. (Obr. 1)

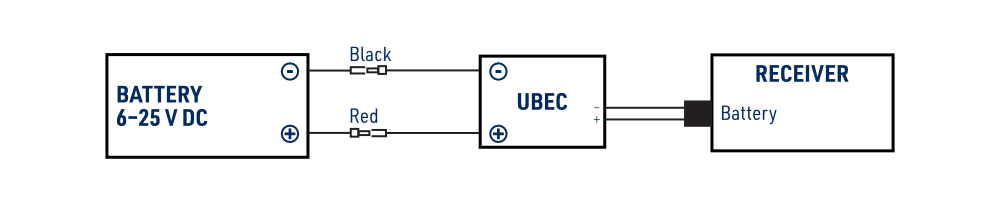

  3. UBEC připojený k samostatnému přijímačovému akumulátoruModel se spalovacím motorem nebo větroň: UBEC připojte přímo k vývodům přijímačového akumulátoru při dodržení správné polarity. Výstupní konektor zapojte do zásuvky „Battery“ na přijímači nebo do libovolného volného servovýstupu. (Obr. 2)

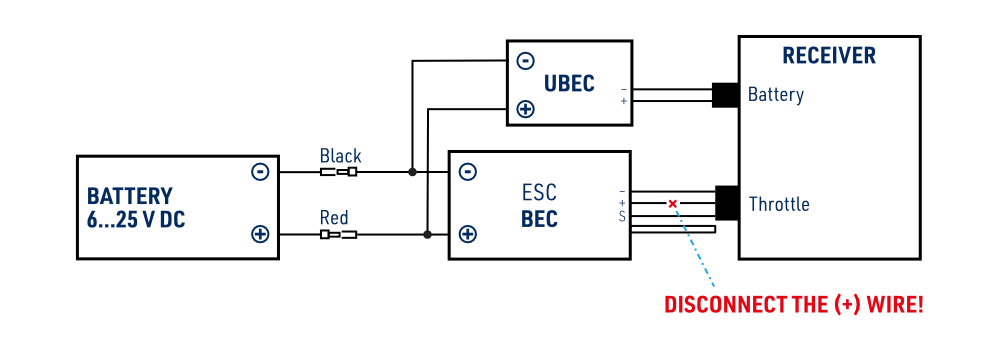

  4. Zapojení UBEC s odpojeným a izolovaným kladným vodičem BEC regulátoruElektrolet s regulátorem vybaveným BEC: Nejprve musíte vyřadit vnitřní BEC regulátoru. Vyjměte kontakt červeného vodiče (+) ze servokonektoru regulátoru a zaizolujte jej smršťovací bužírkou. UBEC zapojte stejně jako výše. (Obr. 3)

Poznámka

Pro omezení případného rušení umístěte UBEC v modelu nejméně 5 cm od přijímače. Pokud potíže přetrvávají, zejména u AM/FM souprav 27, 35 nebo 40 MHz, můžete rušení potlačit nasazením feritového kroužku na výstupní kabel UBEC.
