KAVAN UBEC - Bedienungsanleitung

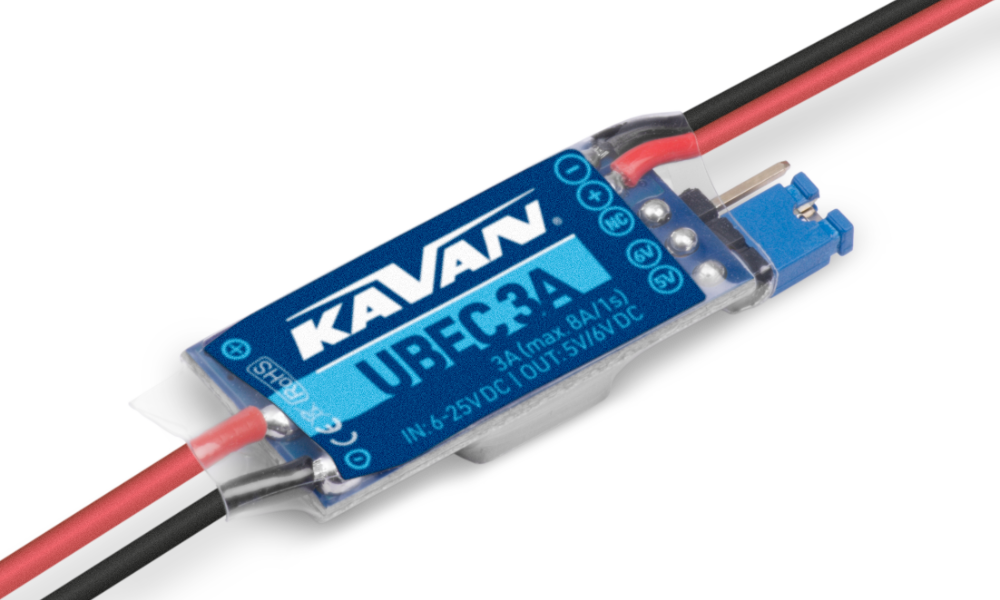

KAV32.21505

UBEC 3A

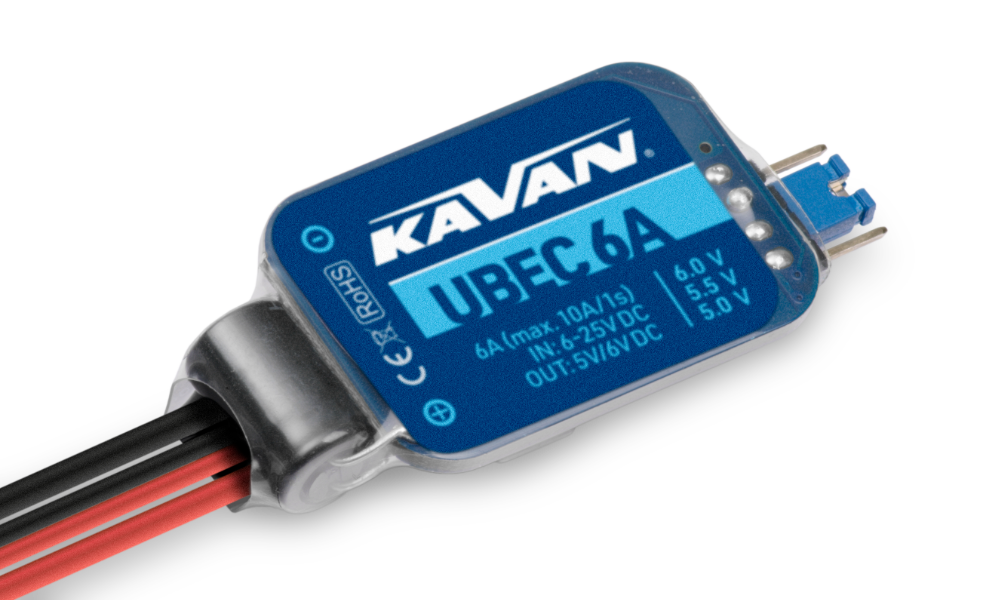

KAV32.21515

UBEC 6A

Einleitung

Herzlichen Glückwunsch zum Kauf des KAVAN UBEC, eines getakteten Spannungsreglers (SBEC). Moderne Bauteile und eine optimierte Schaltung verringern Störungen der Fernsteueranlage. Eine LED zeigt den Betriebszustand des UBEC an: Bei aktivem UBEC leuchtet sie blau. Der Eingang ist gegen Verpolung geschützt; bei verpolt angeschlossenem Versorgungsakku arbeitet das UBEC nicht.

Technische Daten

Typ	UBEC 3A	UBEC 6A
Funktion	Getakteter Spannungsregler	Getakteter Spannungsregler
Eingangsspannung	6–25 V DC (2–6s LiPo/5–18 NiXX)	6–25 V DC (2–6s LiPo/5–18 NiXX)
Ausgangsspannung	5,0/6,0 V, umschaltbar	5,0/5,5/6,0 V, umschaltbar
Ausgangsstrom	3 A Dauerstrom / 5 A Spitzenstrom	6 A Dauerstrom / 10 A Spitzenstrom
Abmessungen	30×9×6 mm	45×23×10 mm
Gewicht	7 g	18 g

Hauptteil

Verwendung des UBEC

1. Ausgangsspannung: Wählen Sie die gewünschte Ausgangsspannung durch Umstecken der Steckbrücke auf der rechten Seite des UBEC.

   Vorsicht

   Einige Servos dürfen nicht mit mehr als 5,0 V betrieben werden!

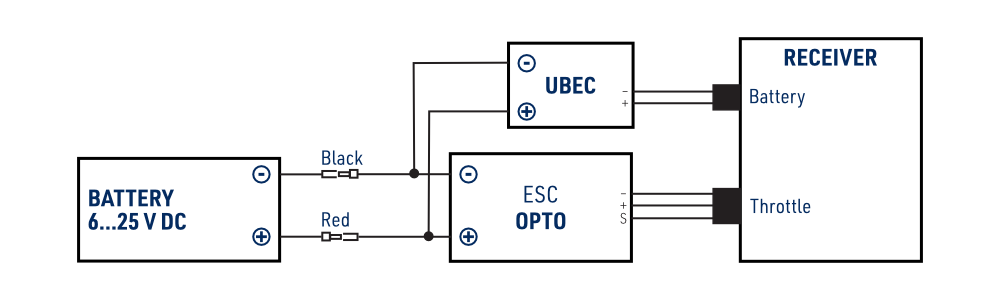

2. Elektromodell mit OPTO-Regler: Schließen Sie das UBEC unter Beachtung der Polarität direkt an den Flugakku an. Stecken Sie den Ausgangsstecker in den „Battery“-Anschluss des Empfängers oder in einen freien Servoausgang. (Abb. 1)

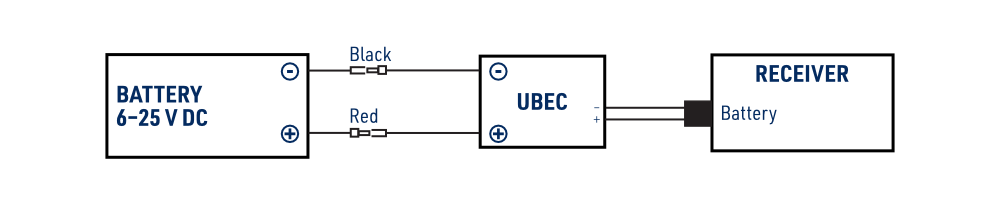

3. Verbrennermodell oder Segler: Schließen Sie das UBEC unter Beachtung der Polarität direkt an den Empfängerakku an. Stecken Sie den Ausgangsstecker in den „Battery“-Anschluss des Empfängers oder in einen freien Servoausgang. (Abb. 2)

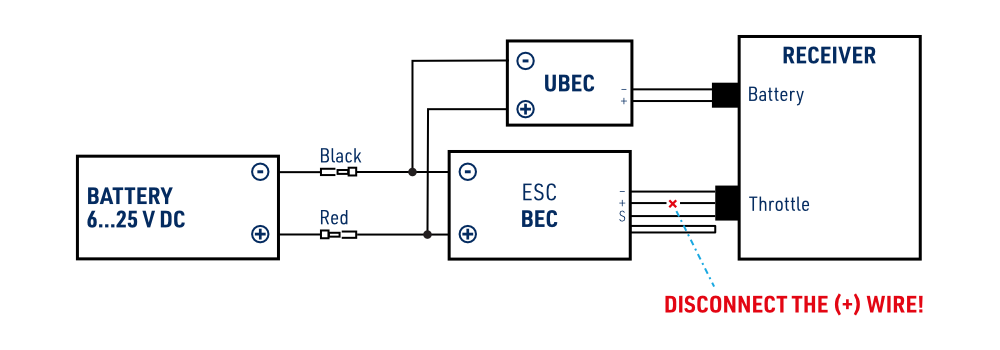

4. Elektromodell mit BEC-Regler: Deaktivieren Sie zuerst das interne BEC des Reglers. Ziehen Sie den Kontakt des roten Leiters (+) aus dem Servostecker des Reglers und isolieren Sie ihn mit Schrumpfschlauch. Schließen Sie das UBEC anschließend wie oben beschrieben an. (Abb. 3)

Hinweis

Montieren Sie das UBEC mindestens 5 cm vom Empfänger entfernt, um mögliche Störungen zu verringern. Treten weiterhin Probleme auf, insbesondere mit AM/FM-Anlagen auf 27, 35 oder 40 MHz, können Sie einen Ferritring am UBEC-Ausgangskabel anbringen.

Anhang

Garantie- und Nachgarantieservice

Für sämtliches Reglerzubehör von KAVAN gilt eine zweijährige Garantie auf Herstellungsfehler und Mängel. Legen Sie bei einer Reklamation innerhalb der Garantiezeit immer eine Kopie des Kaufbelegs bei und beschreiben Sie den festgestellten Fehler, die Verwendung und weitere hilfreiche Umstände möglichst vollständig und genau. So erleichtern und beschleunigen Sie die Bearbeitung. Wenden Sie sich an das Geschäft, in dem Sie das Produkt gekauft haben. Ist dies nicht möglich, können Sie sich direkt an KAVAN Europe s.r.o. wenden:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tschechien | +420 466 260 133 | info@kavanrc.com

Garantie und Haftungsbeschränkung

Als Hersteller können wir weder die Einhaltung dieser Anleitung beim Anschluss und Einbau des UBEC noch den Aufbau, Betrieb und die Wartung Ihrer RC-Anlage kontrollieren. KAVAN muss daher jede Haftung für Verluste, Schäden oder finanzielle Kosten ausschließen, die durch unsachgemäße Verwendung oder unsachgemäßen Betrieb der von uns importierten Produkte entstehen oder damit zusammenhängen.

Soweit gesetzlich nichts anderes bestimmt ist, beschränkt sich die Ersatzpflicht von KAVAN unabhängig vom geltend gemachten Rechtsgrund auf den Kaufpreis der KAVAN-Produkte, die unmittelbar an dem schadensverursachenden Ereignis beteiligt waren. Dies gilt nicht, wenn der Hersteller aufgrund nachgewiesenen Vorsatzes oder grober Fahrlässigkeit gerichtlich zu unbeschränktem Ersatz verpflichtet wurde. Wir gewährleisten, dass unsere Produkte den geltenden gesetzlichen Bestimmungen entsprechen. Die Garantie erstreckt sich nicht auf Fehler und Schäden durch:

• Missbräuchliche oder unsachgemäße Verwendung.
• Verspätete, unsachgemäße oder unterlassene Wartung beziehungsweise Wartung durch einen nicht autorisierten Service.
• Falscher Anschluss.
• Verwendung von Zubehör, das nicht von KAVAN Europe s.r.o. freigegeben oder empfohlen wurde.
• Änderungen oder Reparaturen durch einen nicht von KAVAN Europe s.r.o. autorisierten Service.
• Unbeabsichtigte oder vorsätzliche Beschädigung.
• Normaler Verschleiß.
• Betrieb außerhalb der in den technischen Daten angegebenen Grenzen.

KAVAN Europe s.r.o. gewährleistet, dass dieses Produkt zum Zeitpunkt des Verkaufs frei von Material- und Verarbeitungsfehlern ist, und behält sich das Recht vor, diese Garantie ohne Vorankündigung zu ändern. Das Gerät wird laufend weiterentwickelt; der Hersteller behält sich Konstruktionsänderungen ohne Vorankündigung vor.

Dieser Garantieschein berechtigt Sie innerhalb von 24 Monaten zur kostenlosen Garantiereparatur des von KAVAN Europe s.r.o. gelieferten Produkts. Die Garantie deckt keinen natürlichen Verschleiß durch normalen Gebrauch ab, da die Teile eines Modellbauprodukts wesentlich höher belastet werden als die gewöhnlicher Spielzeuge.

Die Garantie gilt auch nicht für Geräteteile, die falsch eingebaut, grob oder unsachgemäß behandelt, bei einem Unfall beschädigt oder von einer unbefugten Person repariert beziehungsweise verändert wurden. Dazu zählt auch das Auftragen wasserabweisender Sprays oder Beschichtungen durch den Benutzer. Schützen Sie das Gerät wie andere empfindliche Elektronik vor hohen und niedrigen Temperaturen, Feuchtigkeit, Staub sowie starken mechanischen Erschütterungen und Stößen. Setzen Sie es nicht längere Zeit direktem Sonnenlicht aus.

Machen Sie Garantiereparaturen bei dem Geschäft geltend, in dem Sie das Produkt gekauft haben.

Verwenden Sie nach Möglichkeit die Originalverpackung für den Versand zum Service. Legen Sie eine datierte Beschreibung der Verwendung und des Fehlers sowie Ihre vollständige Anschrift und Telefonnummer bei.

Recycling (Europäische Union)

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.

EU-Konformitätserklärung

KAVAN Europe s.r.o. erklärt hiermit, dass der getaktete Spannungsregler KAVAN UBEC die grundlegenden Anforderungen der einschlägigen EU-Richtlinien zur elektromagnetischen Verträglichkeit erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter www.kavanrc.com/doc verfügbar.
