KAVAN UBEC - Notice d’utilisation

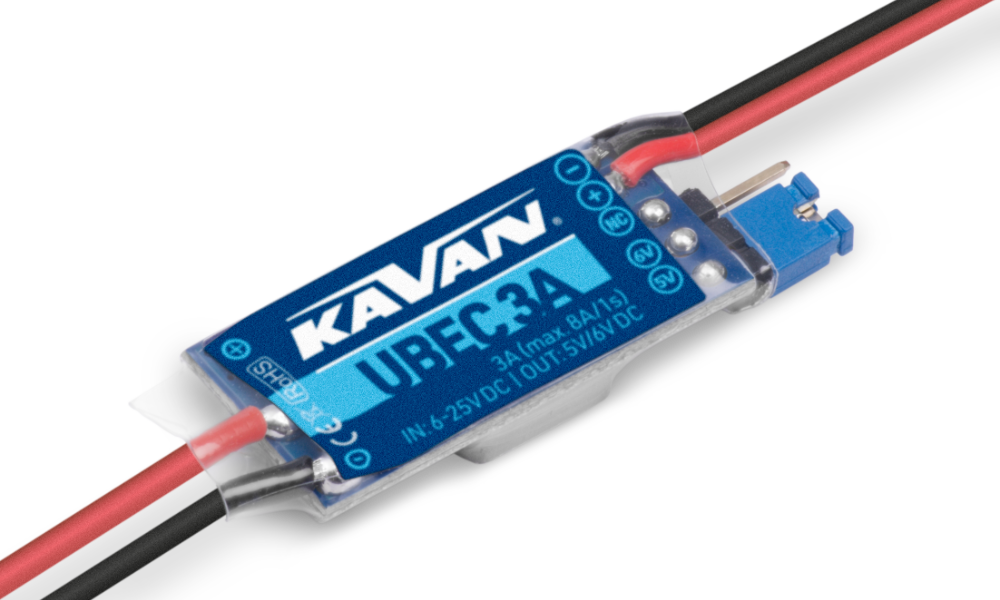

KAV32.21505

UBEC 3A

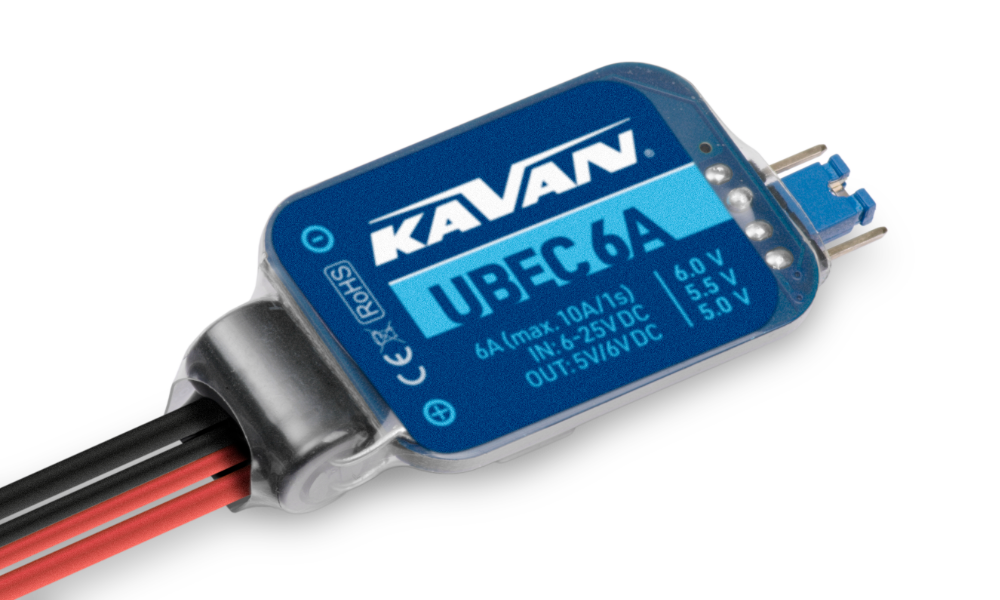

KAV32.21515

UBEC 6A

Introduction

Félicitations pour l’achat du KAVAN UBEC, un régulateur/stabilisateur de tension à découpage (SBEC). Ses composants modernes et son circuit optimisé réduisent les interférences avec la radio. Une LED indique l’état de l’UBEC : elle s’allume en bleu lorsqu’il fonctionne. L’entrée est protégée contre l’inversion de polarité ; si la batterie d’alimentation est branchée à l’envers, l’UBEC ne fonctionne pas.

Caractéristiques techniques

Type	UBEC 3A	UBEC 6A
Fonction	Régulateur de tension à découpage	Régulateur de tension à découpage
Tension d’entrée	6–25 V DC (2–6s LiPo/5–18 NiXX)	6–25 V DC (2–6s LiPo/5–18 NiXX)
Tension de sortie	5,0/6,0 V, sélectionnable	5,0/5,5/6,0 V, sélectionnable
Courant de sortie	3 A continu / 5 A en pointe	6 A continu / 10 A en pointe
Dimensions	30×9×6 mm	45×23×10 mm
Masse	7 g	18 g

Partie principale

Utilisation de l’UBEC

1. Tension de sortie : sélectionnez la tension souhaitée en positionnant le cavalier situé sur le côté droit de l’UBEC.

   Attention

   Certains servos ne doivent pas être alimentés sous une tension supérieure à 5,0 V !

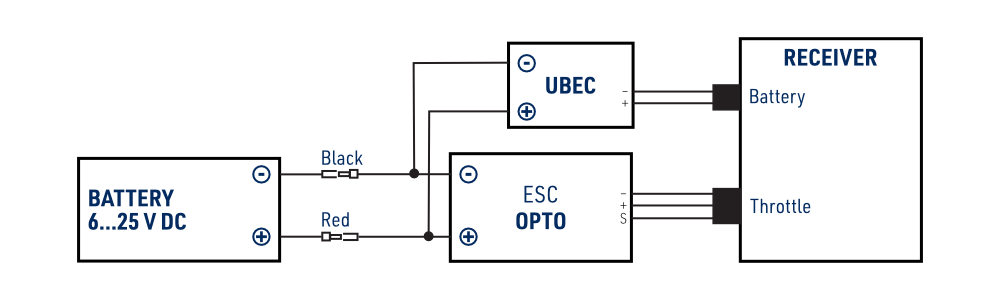

2. Modèle électrique avec contrôleur OPTO : raccordez l’UBEC directement aux bornes de la batterie de propulsion en respectant la polarité. Branchez son connecteur de sortie sur la prise « Battery » du récepteur ou sur une sortie servo libre. (Fig. 1)

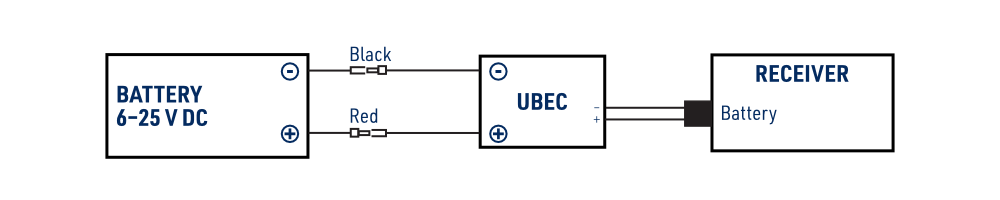

3. Modèle à moteur thermique ou planeur : raccordez l’UBEC directement aux bornes de la batterie de réception en respectant la polarité. Branchez son connecteur de sortie sur la prise « Battery » du récepteur ou sur une sortie servo libre. (Fig. 2)

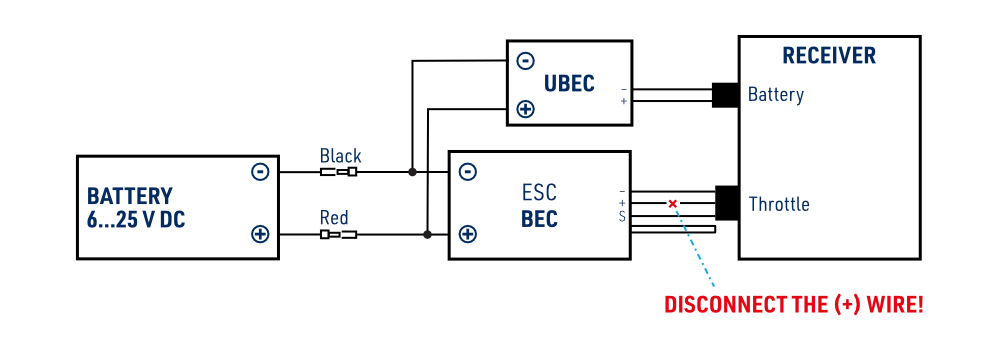

4. Modèle électrique avec contrôleur équipé d’un BEC : désactivez d’abord le BEC interne du contrôleur. Retirez le contact du fil rouge (+) du connecteur servo du contrôleur et isolez-le avec de la gaine thermorétractable. Raccordez ensuite l’UBEC comme indiqué ci-dessus. (Fig. 3)

Remarque

Pour limiter les interférences, installez l’UBEC à au moins 5 cm du récepteur. Si des problèmes persistent, notamment avec des radios AM/FM de 27, 35 ou 40 MHz, vous pouvez réduire les perturbations en plaçant un anneau de ferrite sur le câble de sortie de l’UBEC.

Annexe

Service sous garantie et hors garantie

Tous les accessoires pour contrôleurs KAVAN bénéficient d’une garantie de deux ans contre les défauts de fabrication. Pour toute réclamation pendant cette période, joignez une copie de la preuve d’achat et fournissez au service après-vente des informations aussi détaillées et complètes que possible sur le défaut constaté, votre utilisation et tout autre élément utile à l’évaluation et au traitement rapide de la demande. Adressez votre réclamation au magasin où vous avez acheté le produit. Si cela n’est pas possible, contactez directement KAVAN Europe s.r.o. :

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tchéquie | +420 466 260 133 | info@kavanrc.com

Garantie et limitation de responsabilité

En tant que fabricant, nous ne pouvons contrôler le respect de ces instructions lors du raccordement et de l’installation de l’UBEC dans votre modèle. Nous ne contrôlons pas non plus l’assemblage, l’utilisation et l’entretien des éléments de votre ensemble radio. KAVAN décline donc toute responsabilité pour les pertes, dommages ou frais causés par une utilisation ou un fonctionnement incorrects des produits que nous importons, ou liés de quelque manière que ce soit à une telle activité.

Sauf disposition légale contraire, l’obligation d’indemnisation de KAVAN est limitée, quel que soit le fondement juridique invoqué, au prix d’achat des produits KAVAN directement impliqués dans l’événement à l’origine du dommage. Cette limitation ne s’applique pas si le fabricant a été judiciairement tenu à une indemnisation illimitée en raison d’une faute intentionnelle ou d’une négligence grave avérée. Nous garantissons que nos produits respectent les dispositions légales en vigueur. La garantie ne couvre pas les pannes et défauts résultant des causes suivantes :

• Usage abusif ou incorrect.
• Entretien tardif, incorrect, absent ou effectué par un service non autorisé.
• Raccordement incorrect.
• Utilisation d’accessoires non approuvés ou non recommandés par KAVAN Europe s.r.o.
• Modifications ou réparations effectuées par un service non autorisé par KAVAN Europe s.r.o.
• Dommages accidentels ou délibérés.
• Usure normale.
• Utilisation hors des limites de fonctionnement indiquées dans les caractéristiques techniques.

KAVAN Europe s.r.o. garantit que ce produit est exempt de défauts de matériaux et de fabrication au moment de la vente. KAVAN Europe s.r.o. se réserve également le droit de modifier cette garantie sans préavis. L’équipement fait l’objet d’améliorations continues et le fabricant se réserve le droit d’en modifier la conception sans préavis.

Ce certificat donne droit à une réparation gratuite sous garantie du produit fourni par KAVAN Europe s.r.o. pendant 24 mois. La garantie ne couvre pas l’usure naturelle liée à une utilisation normale, car les pièces de ce produit destiné au modélisme subissent des contraintes nettement supérieures à celles des jouets ordinaires.

La garantie ne couvre pas non plus les pièces mal installées, manipulées brutalement ou incorrectement, endommagées lors d’un accident, ou réparées ou modifiées par une personne non autorisée. Cela inclut l’application par l’utilisateur de sprays ou de revêtements d’étanchéité. Comme tout appareil électronique délicat, protégez cet équipement des températures élevées ou basses, de l’humidité, de la poussière, des secousses mécaniques violentes et des chocs. Ne le laissez pas longtemps en plein soleil.

Demandez les réparations sous garantie au magasin où vous avez acheté le produit.

Si possible, utilisez l’emballage d’origine pour renvoyer le produit au service après-vente. Joignez une description datée de son utilisation et du défaut, ainsi que votre adresse complète et votre numéro de téléphone.

Recyclage (Union européenne)

Les équipements électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les ordures ménagères. Ils doivent être remis à un centre spécialisé de collecte et de recyclage. Dans les pays de l’UE (Union européenne), les appareils électriques ne doivent pas suivre la filière des déchets ménagers ordinaires (DEEE – déchets d’équipements électriques et électroniques, directive 2012/19/UE). Vous pouvez déposer les appareils inutilisés au centre de collecte ou de recyclage le plus proche, où ils seront éliminés ou recyclés gratuitement et en sécurité. Vous contribuez ainsi à la protection de l’environnement.

Déclaration UE de conformité

KAVAN Europe s.r.o. déclare par la présente que le régulateur/stabilisateur de tension à découpage KAVAN UBEC satisfait aux exigences essentielles des directives de l’UE relatives à la compatibilité électromagnétique. Le texte intégral de la déclaration UE de conformité est disponible sur www.kavanrc.com/doc.
