KAVAN Carte de programmation - Notice d’utilisation

DISCONTINUED

KAV32.42015

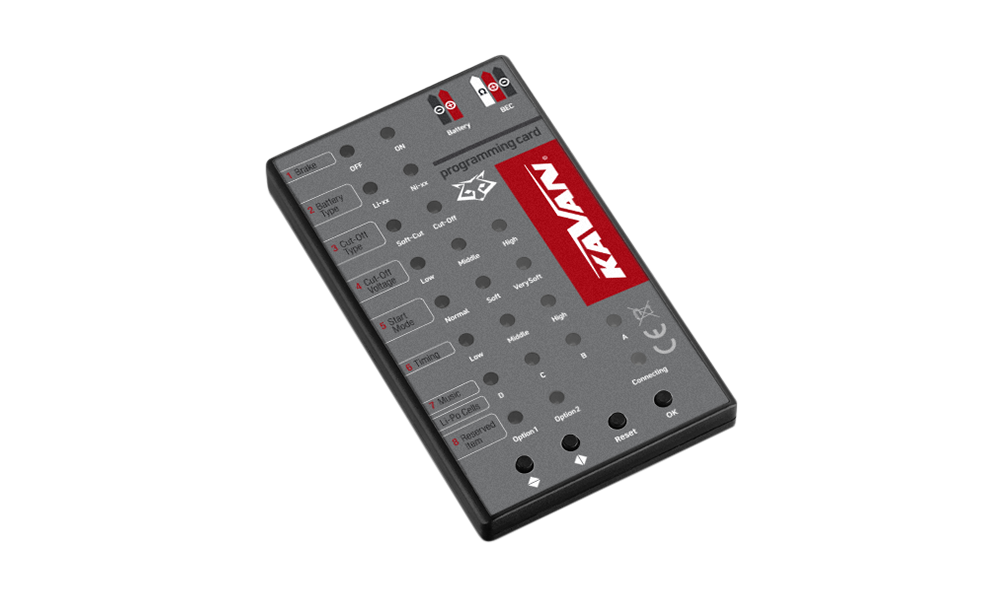

KAVAN Carte de programmation

Introduction

La carte de programmation pour contrôleurs KAVAN est facile à utiliser et à transporter. Toutes les fonctions programmables figurent sur la carte.

Caractéristiques techniques

Paramètre	Valeur
Tension d’entrée	4,8–6,0 V CC
Dimensions	92×52×6 mm
Masse	26 g

Alimentation recommandée : BEC/SBEC du contrôleur ou batterie de réception de 4–5 éléments NiCd/NiMH

Panneau avant

Boutons

• Haut/Bas ⮝ / ⮟ : sélectionner la fonction programmable
• Gauche/Droite ⮜/⮞ : sélectionner la valeur de la fonction programmable
• RESET : rétablir les réglages d’usine du contrôleur
• OK : transmettre les nouveaux réglages au contrôleur

Partie principale

Fonctions programmables du contrôleur KAVAN

Les valeurs surlignées correspondent aux réglages d’usine.

1. Frein : Activé/Désactivé
   • Activé : freine l’hélice lorsque le manche des gaz est au minimum. Recommandé pour les hélices repliables.
   • Désactivé : laisse l’hélice tourner librement lorsque le manche des gaz est au minimum.
2. Type de batterie : LiPo ou NiCd/NiMH
3. Type de coupure basse tension : Réduction de puissance/Coupure franche
   • Réduction de puissance : le contrôleur réduit la puissance du moteur lorsque le seuil de protection basse tension réglé est atteint.
   • Coupure franche : le contrôleur coupe immédiatement le moteur lorsque le seuil de protection basse tension réglé est atteint.
4. Seuil de protection basse tension : (Bas/Moyen/Élevé)
   • Pour les batteries au lithium : le nombre d’éléments est détecté automatiquement. Les seuils Bas/Moyen/Élevé sont de 2,85/3,15/3,3 V par élément. Par exemple, pour une LiPo 3S avec le seuil « Moyen », la tension de coupure est de 3,15×3 = 9,45 V.
   • Pour les batteries au nickel : les seuils Bas/Moyen/Élevé correspondent à 0/50/65 % de la tension initiale de la batterie lors du branchement. À 0 %, la protection basse tension est désactivée. Par exemple, une batterie NiMH de 6 éléments entièrement chargée présente une tension de 1,44×6 = 8,64 V. Avec le seuil « Moyen », la tension de coupure est de 8,64×50 % = 4,32 V.
5. Démarrage du moteur : Normal/Doux/Très doux (300 ms / 1,5 s / 3 s)
   • Le mode Normal convient aux avions, tandis que les modes Doux et Très doux conviennent aux hélicoptères. L’accélération initiale est plus lente dans ces deux modes : le passage de la première commande des gaz au plein régime prend 1,5 seconde en mode Doux et 3 secondes en mode Très doux. Si, après le premier démarrage, vous ramenez complètement le manche des gaz au minimum puis le remettez au maximum dans les 3 secondes, le redémarrage s’effectue temporairement en mode Normal. Cela limite le risque d’accident dû à une réponse trop lente des gaz. Cette fonction convient à la voltige nécessitant une réponse rapide.
6. Calage moteur (timing) : Bas / Moyen / Élevé
   • Bas (3,75°) – réglage pour la plupart des moteurs à 2 pôles.
   • Moyen (15°) – réglage pour les moteurs à 6 pôles ou plus.
   • Élevé (26,25°) – réglage pour les moteurs à 12 pôles ou plus et les moteurs à cage tournante.
   • Dans la plupart des cas, un calage moyen ou bas fonctionne bien avec tous les types de moteurs. Pour un rendement élevé, nous recommandons un calage bas pour les moteurs à 2 pôles, généralement à rotor interne, et moyen pour les moteurs à 6 pôles ou plus, généralement à cage tournante. Un calage élevé peut permettre un régime supérieur. Certains moteurs nécessitent toutefois des réglages différents : suivez les recommandations de leur fabricant.
   Remarque

   Après toute modification du calage moteur, effectuez d’abord un essai au sol !

7. Music/LiPo Cells – non utilisé.
8. Option – non utilisé.

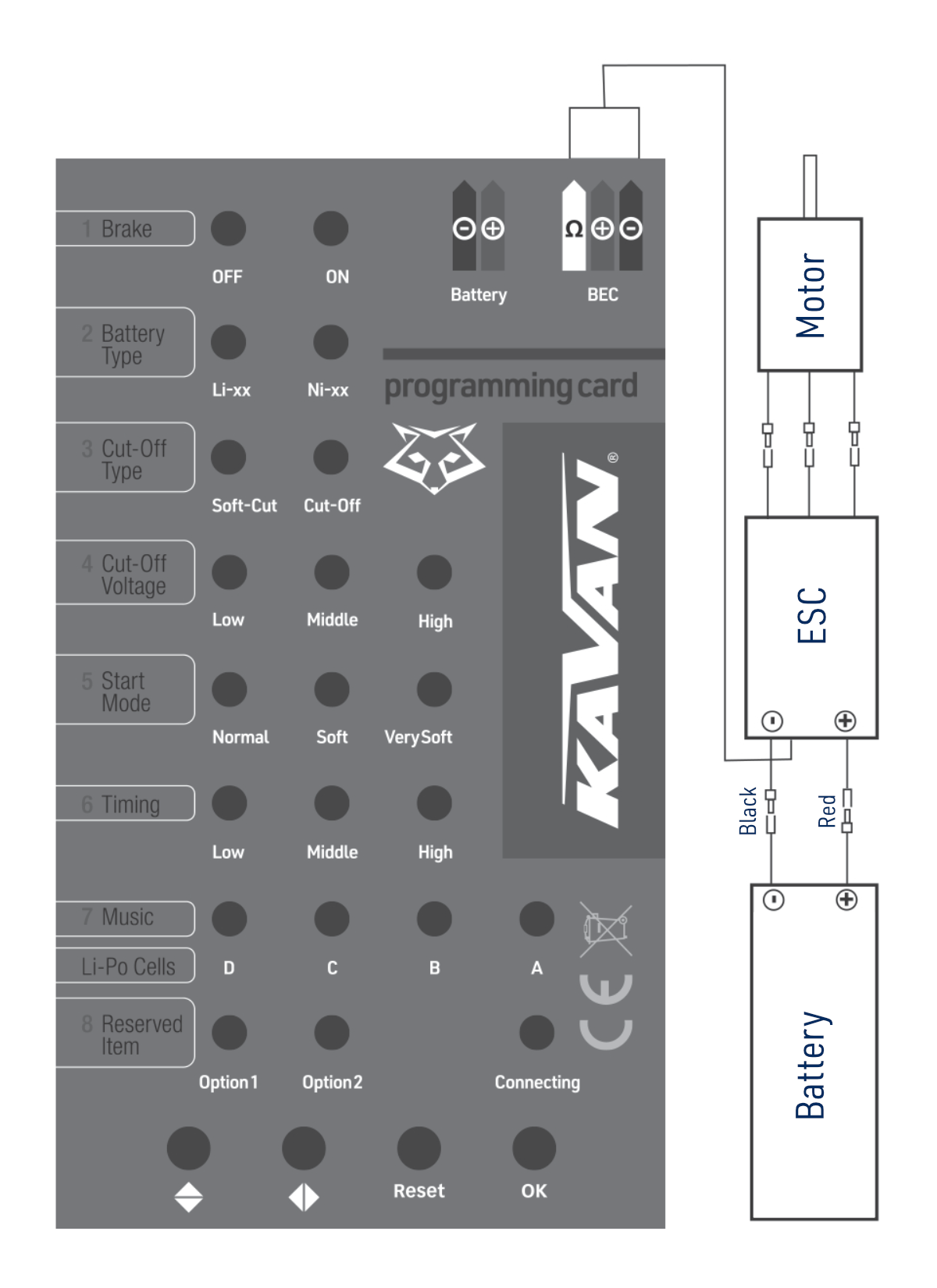

Ordre de branchement

Attention

Programmez le contrôleur après son installation dans le modèle, avec le moteur branché. Retirez l’hélice par sécurité.

1. Débranchez la batterie de propulsion du contrôleur.
2. Pour un contrôleur KAVAN avec BEC intégré, débranchez son câble de réception à trois fils du récepteur et branchez-le à la prise « BEC » en haut à droite de la carte.
3. Branchez la batterie de propulsion au contrôleur.
4. Les LED de la carte s’allument et indiquent les valeurs actuelles des fonctions programmables du contrôleur.

Remarque

N’inversez pas les étapes 2 et 3 ! Sinon, la carte de programmation ne fonctionnera pas correctement.

Attention

N’alimentez pas la carte de programmation avec une batterie dont la tension dépasse 6 V !

Utilisation

Pour la programmation alternative avec l’émetteur, consultez la (Fig. 2) et la notice des contrôleurs KAVAN.

Appuyez sur Haut/Bas ⮝ / ⮟ pour sélectionner la fonction programmable ; sa LED clignote. Appuyez sur Gauche/Droite ⮜/⮞ pour choisir la valeur indiquée par la LED clignotante. Appuyez sur OK pour transmettre les réglages au contrôleur. La LED bleue « Connecting » clignote pendant le transfert et s’arrête lorsque les réglages ont été acceptés et mémorisés. Pour rétablir les réglages d’usine, appuyez sur RESET, puis sur OK.

Annexe

Précautions de sécurité

• Lors du premier essai du contrôleur et du moteur, ne montez pas l’hélice (avion) ni le pignon d’entraînement (hélicoptère). Vérifiez d’abord les réglages de la radiocommande. Montez l’hélice ou le pignon uniquement après avoir confirmé que les réglages sont corrects.
• N’utilisez jamais d’éléments de batterie fissurés ou perforés.
• Ne court-circuitez jamais les bornes de la batterie ou du moteur.
• Utilisez toujours un matériau isolant adapté pour isoler les câbles.
• Utilisez toujours des connecteurs fiables et détrompés.
• Une inversion de polarité de la batterie endommage la carte et le contrôleur et annule la garantie.
• Utilisez uniquement des batteries compatibles avec la carte et le contrôleur. Ne dépassez la tension d’alimentation spécifiée d’aucun des deux appareils et vérifiez la polarité avant le branchement.
• Une fois la batterie branchée, manipulez le modèle comme si le moteur pouvait démarrer à tout moment. Éloignez les doigts, le visage et les vêtements flottants de l’hélice. Tenez-vous, ainsi que les spectateurs, hors du plan de rotation et jamais directement devant les pièces en rotation.
• N’immergez pas la carte et ne la laissez pas se mouiller lorsqu’elle est sous tension.

Service sous garantie et hors garantie

Tous les accessoires pour contrôleurs KAVAN bénéficient d’une garantie de deux ans contre les défauts de fabrication. Pour toute réclamation pendant cette période, joignez une copie de la preuve d’achat et fournissez au service après-vente des informations aussi détaillées et complètes que possible sur le défaut constaté, votre utilisation et tout autre élément utile à l’évaluation et au traitement rapide de la demande. Adressez votre réclamation au magasin où vous avez acheté le produit. Si cela n’est pas possible, contactez directement KAVAN Europe s.r.o. :

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tchéquie | +420 466 260 133 | info@kavanrc.com

Garantie et limitation de responsabilité

En tant que fabricant de ce produit, nous ne pouvons pas contrôler le respect de ces instructions lors du raccordement et de l’installation du contrôleur dans votre modèle. Nous ne pouvons pas non plus contrôler la construction, l’utilisation ni l’entretien des éléments de radiocommande. KAVAN décline donc toute responsabilité pour les pertes, dommages ou frais résultant d’une utilisation incorrecte des produits que nous importons, ou liés de quelque manière que ce soit à une telle utilisation.

Sauf disposition légale contraire, l’obligation d’indemnisation de KAVAN est limitée, quel que soit le fondement juridique invoqué, au prix d’achat des produits KAVAN directement impliqués dans l’événement à l’origine du dommage. Cette limitation ne s’applique pas si le fabricant a été judiciairement tenu à une indemnisation illimitée en raison d’une faute intentionnelle ou d’une négligence grave avérée. Nous garantissons que nos produits respectent les dispositions légales en vigueur. La garantie ne couvre pas les pannes et défauts résultant des causes suivantes :

• Usage abusif ou incorrect.
• Entretien tardif, incorrect, absent ou effectué par un service non autorisé.
• Raccordement incorrect.
• Utilisation d’accessoires non approuvés ou non recommandés par KAVAN Europe s.r.o.
• Modifications ou réparations effectuées par un service non autorisé par KAVAN Europe s.r.o.
• Dommages accidentels ou délibérés.
• Usure normale.
• Utilisation hors des limites de fonctionnement indiquées dans les caractéristiques techniques.

KAVAN Europe s.r.o. garantit que ce produit est exempt de défauts de matériaux et de fabrication au moment de la vente. KAVAN Europe s.r.o. se réserve également le droit de modifier cette garantie sans préavis. L’équipement fait l’objet d’améliorations continues et le fabricant se réserve le droit d’en modifier la conception sans préavis.

Ce certificat donne droit à une réparation gratuite sous garantie du produit fourni par KAVAN Europe s.r.o. pendant 24 mois. La garantie ne couvre pas l’usure naturelle liée à une utilisation normale, car les pièces de ce produit destiné au modélisme subissent des contraintes nettement supérieures à celles des jouets ordinaires.

La garantie ne couvre pas non plus les pièces mal installées, manipulées brutalement ou incorrectement, endommagées lors d’un accident, ou réparées ou modifiées par une personne non autorisée. Cela inclut l’application par l’utilisateur de sprays ou de revêtements d’étanchéité. Comme tout appareil électronique délicat, protégez cet équipement des températures élevées ou basses, de l’humidité, de la poussière, des secousses mécaniques violentes et des chocs. Ne le laissez pas longtemps en plein soleil.

Une installation incorrecte comprend également une fixation insuffisante, des contraintes mécaniques sur les câbles et un refroidissement insuffisant.

Demandez les réparations sous garantie au magasin où vous avez acheté le produit.

Si possible, utilisez l’emballage d’origine pour renvoyer le produit au service après-vente. Joignez une description datée de son utilisation et du défaut, ainsi que votre adresse complète et votre numéro de téléphone.

Recyclage (Union européenne)

Les équipements électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les ordures ménagères. Ils doivent être remis à un centre spécialisé de collecte et de recyclage. Dans les pays de l’UE (Union européenne), les appareils électriques ne doivent pas suivre la filière des déchets ménagers ordinaires (DEEE – déchets d’équipements électriques et électroniques, directive 2012/19/UE). Vous pouvez déposer les appareils inutilisés au centre de collecte ou de recyclage le plus proche, où ils seront éliminés ou recyclés gratuitement et en sécurité. Vous contribuez ainsi à la protection de l’environnement.

Déclaration UE de conformité

KAVAN Europe s.r.o. déclare par la présente que la carte de programmation KAVAN satisfait aux exigences essentielles des directives de l’UE relatives à la compatibilité électromagnétique. Le texte intégral de la déclaration UE de conformité est disponible sur www.kavanrc.com/doc.
