KAVAN Programovacia karta - Návod na použitie

DISCONTINUED

KAV32.42015

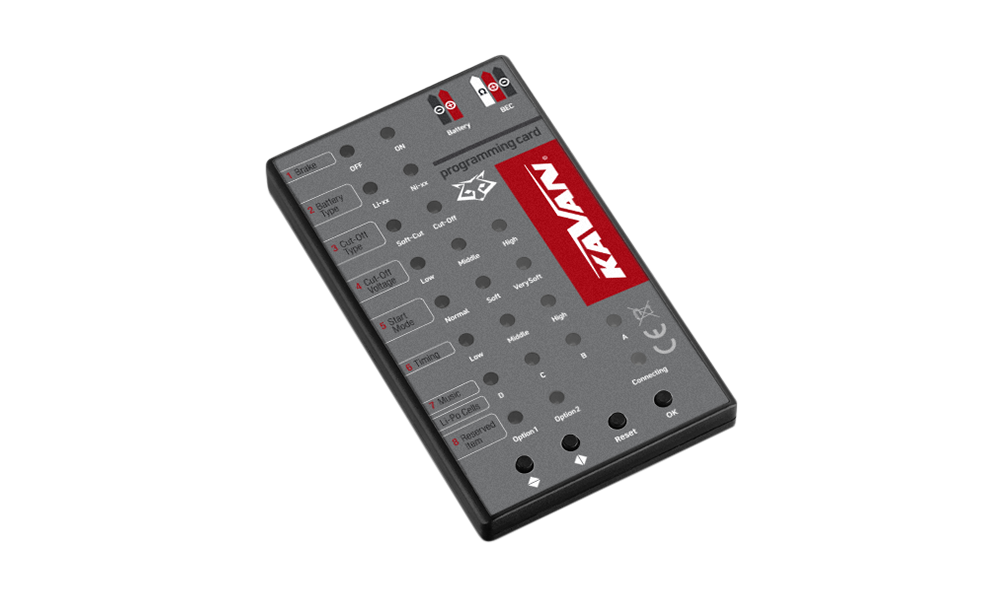

KAVAN Programovacia karta

Úvod

Programovacia karta pre regulátory KAVAN sa ľahko používa a je ľahko prenosná. Všetky programovateľné funkcie sú uvedené priamo na karte.

Technické údaje

Parameter	Hodnota
Vstupné napätie	4,8–6,0 V jednosmerné
Rozmery	92×52×6 mm
Hmotnosť	26 g

Odporúčané napájanie: BEC/SBEC regulátora alebo prijímačový akumulátor so 4–5 článkami NiCd/NiMH

Predný panel

Tlačidlá

• Hore/Dole ⮝ / ⮟: výber programovateľnej funkcie
• Vľavo/Vpravo ⮜/⮞: výber hodnoty programovateľnej funkcie
• RESET: obnovenie predvoleného výrobného nastavenia regulátora
• OK: odoslanie nového nastavenia do regulátora

Hlavná časť

Programovateľné funkcie regulátorov KAVAN

Zvýraznené hodnoty predstavujú predvolené výrobné nastavenie.

1. Brzda: Zapnutá/Vypnutá
   • Zapnutá: po stiahnutí ovládača plynu na minimum sa vrtuľa zabrzdí. Odporúčané pre sklopné vrtule.
   • Vypnutá: po stiahnutí ovládača plynu na minimum sa vrtuľa voľne pretáča.
2. Typ akumulátora: LiPo alebo NiCd/NiMH
3. Spôsob odpájania motora: Obmedzenie výkonu/Tvrdé vypnutie
   • Obmedzenie výkonu: keď napätie dosiahne nastavenú prahovú hodnotu napäťovej ochrany, regulátor obmedzí výkon motora.
   • Tvrdé vypnutie: keď napätie dosiahne nastavenú prahovú hodnotu napäťovej ochrany, regulátor okamžite vypne motor.
4. Prahová hodnota napäťovej ochrany: (Nízka/Stredná/Vysoká)
   • Pre lítiové akumulátory: počet článkov sa určuje automaticky. Prahové napätie Nízke/Stredné/Vysoké je 2,85/3,15/3,3 V na článok. Napríklad pre 3S LiPo s nastavením „Stredné“ je vypínacie napätie 3,15×3 = 9,45 V.
   • Pre niklové akumulátory: prahové napätie Nízke/Stredné/Vysoké je 0/50/65 % počiatočného napätia akumulátora pri pripojení; 0 % znamená vypnutú napäťovú ochranu. Napríklad plne nabitý 6-článkový NiMH akumulátor má napätie 1,44×6 = 8,64 V. Pri nastavení „Stredné“ je vypínacie napätie 8,64×50 % = 4,32 V.
5. Rozbeh motora: Normálny/Mäkký/Veľmi mäkký (300 ms / 1,5 s / 3 s)
   • Normálny rozbeh je vhodný pre modely lietadiel, Mäkký a Veľmi mäkký pre vrtuľníky. Počiatočné zrýchlenie je v mäkkých režimoch pomalšie: po pridaní plynu trvá dosiahnutie plných otáčok 1,5 sekundy v režime Mäkký a 3 sekundy v režime Veľmi mäkký. Ak po prvom rozbehu stiahnete plyn úplne dole a do 3 sekúnd ho znovu presuniete na maximum, opakovaný rozbeh dočasne prebehne v režime Normálny. Tým sa obmedzuje riziko havárie pre pomalú odozvu plynu. Táto funkcia je vhodná pre akrobatické lietanie vyžadujúce rýchlu odozvu.
6. Časovanie: Nízke / Stredné / Vysoké
   • Nízke (3,75°) – nastavenie pre väčšinu 2-pólových motorov.
   • Stredné (15°) – nastavenie pre motory so 6 a viacerými pólmi.
   • Vysoké (26,25°) – nastavenie pre motory s 12 a viacerými pólmi a motory s rotačným plášťom.
   • Vo väčšine prípadov funguje stredné alebo nízke časovanie dobre pri všetkých typoch motorov. Pre vysokú účinnosť odporúčame nízke časovanie pre 2-pólové motory, spravidla s vnútorným rotorom, a stredné pre motory so 6 a viacerými pólmi, spravidla s rotačným plášťom. Pre vyššie otáčky možno nastaviť vysoké časovanie. Niektoré motory však vyžadujú iné nastavenie, preto sa riaďte odporúčaním ich výrobcu.
   Poznámka

   Po každej zmene časovania najprv vyskúšajte motor na zemi!

7. Music/LiPo Cells – nepoužíva sa.
8. Option – nepoužíva sa.

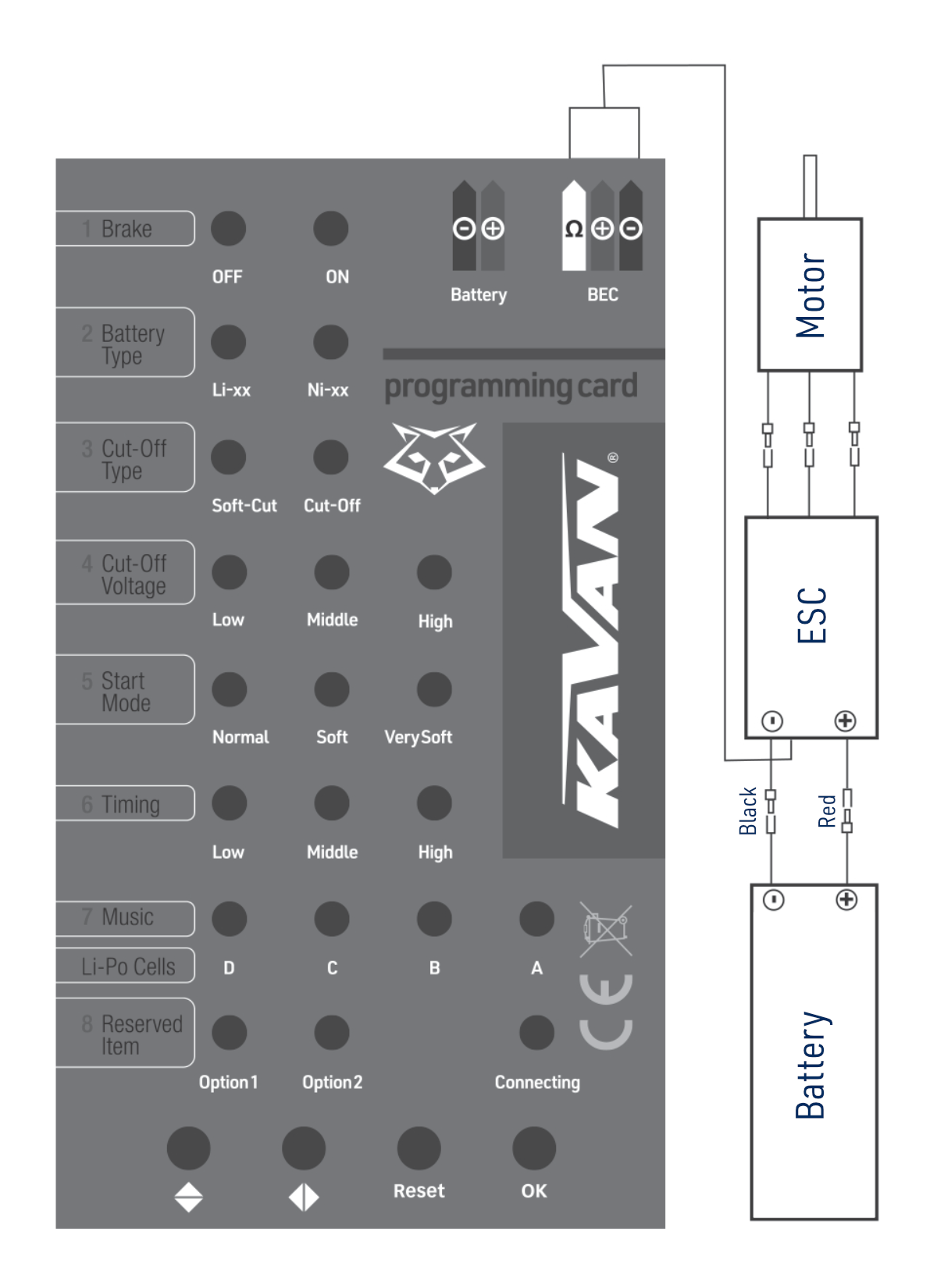

Postup zapojenia

Upozornenie

Regulátor programujte po inštalácii do modelu s pripojeným motorom. Z bezpečnostných dôvodov odmontujte vrtuľu.

1. Odpojte pohonný akumulátor od regulátora.
2. Pri regulátore KAVAN so vstavaným BEC odpojte trojžilový prijímačový kábel regulátora od prijímača a zapojte ho do zásuvky „BEC“ v pravom hornom rohu programovacej karty.
3. Pripojte pohonný akumulátor k regulátoru.
4. LED na karte sa rozsvietia a zobrazia aktuálne hodnoty programovateľných funkcií regulátora.

Poznámka

Poradie krokov 2 a 3 nesmiete zameniť! Inak programovacia karta nebude správne pracovať.

Upozornenie

Na napájanie programovacej karty nepoužívajte akumulátor s napätím vyšším než 6 V!

Obsluha

Alternatívne programovanie pomocou vysielača znázorňuje (Obr. 2); podrobnosti nájdete v návode na regulátory KAVAN.

Tlačidlom Hore/Dole ⮝ / ⮟ vyberte programovateľnú funkciu; jej LED bude blikať. Tlačidlom Vľavo/Vpravo ⮜/⮞ vyberte hodnotu signalizovanú blikajúcou LED. Stlačením OK odošlite nastavenie do regulátora. Modrá LED „Connecting“ počas prenosu bliká a po prijatí a uložení nastavenia prestane blikať. Na obnovenie výrobného nastavenia stlačte RESET a potom OK.

Príloha

Zásady bezpečnej prevádzky

• Pri prvom skúšaní regulátora a motora nemontujte na motor vrtuľu (lietadlo) ani hnací pastorok (vrtuľník). Najprv overte správne nastavenie RC súpravy. Vrtuľu alebo pastorok namontujte až po potvrdení, že je nastavenie správne.
• Nikdy nepoužívajte prasknuté alebo prepichnuté akumulátorové články.
• Nikdy neskratujte vývody akumulátora ani motora.
• Na izoláciu káblov vždy používajte vhodný izolačný materiál.
• Vždy používajte spoľahlivé konektory s nezameniteľnou polaritou.
• Nesprávna polarita akumulátora poškodí kartu aj regulátor a znamená stratu záruky.
• Používajte iba akumulátory podporované kartou a regulátorom. Neprekračujte stanovené napájacie napätie žiadneho z oboch zariadení a pred pripojením skontrolujte polaritu.
• Po pripojení akumulátora zaobchádzajte s modelom tak, akoby sa motor mohol kedykoľvek rozbehnúť. Držte prsty, tvár a voľné časti odevu mimo dosahu vrtule. Vy ani prizerajúci sa nestojte v rovine otáčania ani priamo pred rotujúcimi časťami.
• Kartu neponárajte do vody a chráňte ju pred namočením, keď je zapnutá.

Záručný a pozáručný servis

Na všetko príslušenstvo regulátorov KAVAN sa vzťahuje dvojročná záruka na výrobné chyby a poruchy. Pri reklamácii v záručnej dobe vždy priložte kópiu dokladu o kúpe a servisným pracovníkom poskytnite čo najpodrobnejšie a úplné informácie o zistenej poruche, spôsobe používania a ďalších okolnostiach, ktoré uľahčia posúdenie reklamácie a urýchlia jej vybavenie. Reklamáciu uplatnite v predajni, kde ste výrobok zakúpili. Ak to nie je možné, môžete sa obrátiť priamo na KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česko | +420 466 260 133 | info@kavanrc.com

Záruka a obmedzenie zodpovednosti

Ako výrobca tohto výrobku nemôžeme ovplyvniť dodržiavanie týchto pokynov pri zapájaní a inštalácii regulátora do modelu. Rovnako nemôžeme ovplyvniť stavbu, prevádzku ani údržbu súčastí RC súpravy. Z tohto dôvodu KAVAN odmieta zodpovednosť za straty, škody alebo finančné náklady spôsobené nesprávnym použitím či prevádzkou nami dovážaných výrobkov alebo akokoľvek spojené s takouto činnosťou.

Ak zákon neustanovuje inak, povinnosť KAVAN nahradiť škodu je bez ohľadu na uplatnené právne dôvody obmedzená kúpnou cenou tých výrobkov KAVAN, ktoré sa priamo podieľali na udalosti spôsobujúcej škodu. To neplatí, ak bol výrobca súdom zaviazaný k neobmedzenej náhrade na základe preukázaného úmyslu alebo hrubej nedbanlivosti. Zaručujeme, že naše výrobky spĺňajú platné právne predpisy. Záruka sa nevzťahuje na poruchy a chyby spôsobené:

• Zneužitie alebo nesprávne použitie.
• Oneskorená, nesprávna alebo nevykonaná údržba či údržba vykonaná neautorizovaným servisom.
• Nesprávne zapojenie.
• Použitie príslušenstva, ktoré KAVAN Europe s.r.o. neschválila ani neodporučila.
• Úpravy alebo opravy nevykonané servisom autorizovaným KAVAN Europe s.r.o.
• Neúmyselné alebo úmyselné poškodenie.
• Bežné opotrebovanie.
• Prevádzka zariadenia mimo medzí uvedených v technických údajoch.

KAVAN Europe s.r.o. zaručuje, že tento výrobok je v okamihu predaja bez chýb materiálu aj spracovania. KAVAN Europe s.r.o. si zároveň vyhradzuje právo túto záruku zmeniť alebo upraviť bez predchádzajúceho upozornenia. Zariadenie sa priebežne zdokonaľuje a výrobca si vyhradzuje právo zmeniť konštrukciu bez predchádzajúceho upozornenia.

Tento záručný list vás oprávňuje na bezplatnú záručnú opravu výrobku dodaného KAVAN Europe s.r.o. počas 24 mesiacov. Záruka sa nevzťahuje na prirodzené opotrebovanie pri bežnom používaní, pretože ide o modelársky výrobok, ktorého súčasti sú zaťažované podstatne viac ako pri bežných hračkách.

Záruka sa tiež nevzťahuje na časti zariadenia nesprávne nainštalované, hrubo či nesprávne používané alebo poškodené pri nehode, ani na časti opravené či upravené neoprávnenou osobou. To zahŕňa aj používateľom nanesené vodoodolné spreje a nátery. Rovnako ako inú citlivú elektroniku nevystavujte zariadenie vysokým ani nízkym teplotám, vlhkosti, prachu, prudkým mechanickým otrasom a nárazom. Nenechávajte ho dlhodobo na priamom slnku.

Za nesprávnu inštaláciu sa považuje aj nedostatočné upevnenie, mechanické namáhanie káblov a nedostatočné chladenie.

Záručné opravy uplatňujte v predajni, kde ste výrobok zakúpili.

Ak je to možné, pri odosielaní výrobku do servisu použite pôvodný obal. Priložte opis používania a poruchy s dátumom spolu s úplnou adresou a telefónnym číslom.

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.

EÚ vyhlásenie o zhode

KAVAN Europe s.r.o. týmto vyhlasuje, že programovacia karta KAVAN spĺňa základné požiadavky príslušných smerníc EÚ týkajúcich sa elektromagnetickej kompatibility. Úplné znenie EÚ vyhlásenia o zhode je dostupné na www.kavanrc.com/doc.
