KAVAN Programovacia karta PRO/Plus - Návod na použitie

KAV32.31035

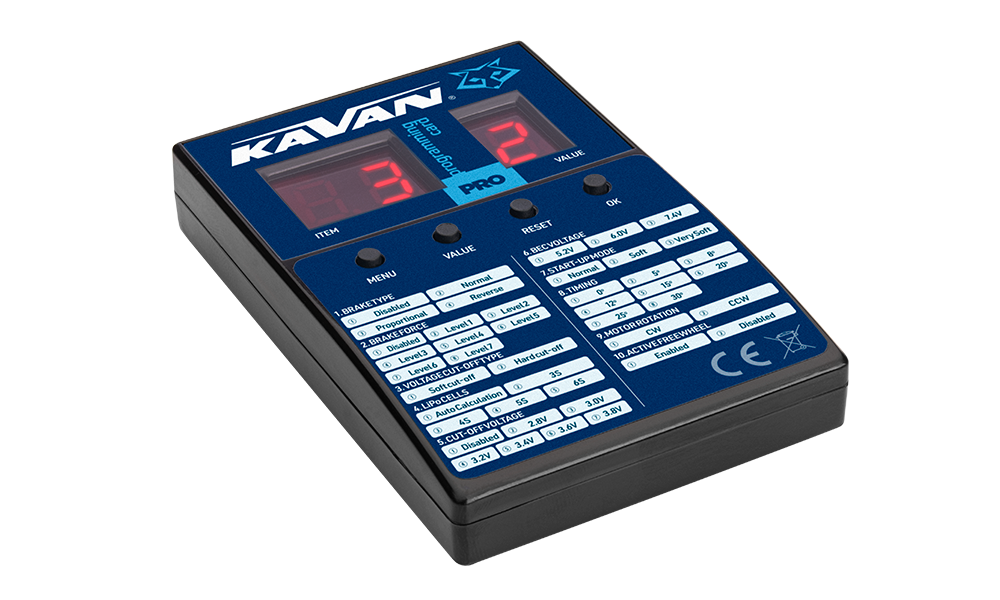

KAVAN PRO/Plus Programovacia karta

Úvod

Programovacia karta KAVAN PRO/Plus sa ľahko používa a je ľahko prenosná. Všetky programovateľné funkcie sú uvedené priamo na karte.

Technické údaje

Parameter	Hodnota
Vstupné napätie	4,8–8,4 V jednosmerné
Rozmery	88×58×14 mm
Hmotnosť	40 g

Odporúčané napájanie: BEC/SBEC regulátora, prijímačový akumulátor so 4–5 článkami NiCd/NiMH alebo 2S LiPo/Li-ion/LiFe akumulátor

Popis

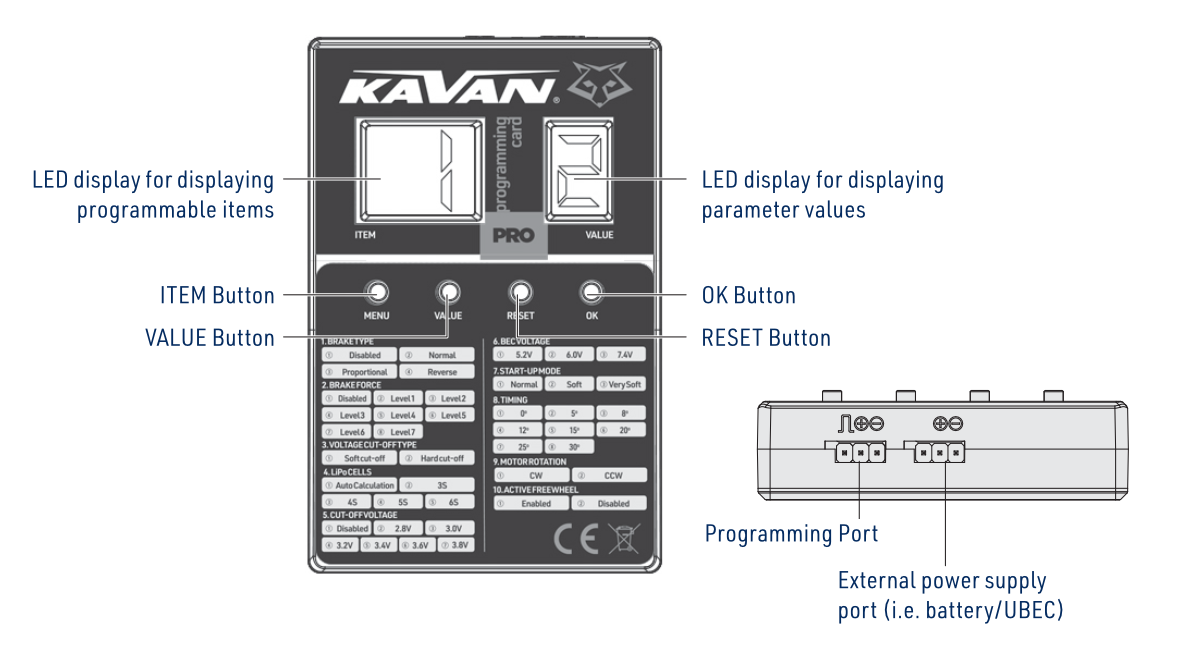

Ovládacie prvky a zásuvky znázorňuje (Obr. 1).

Hlavná časť

Pripojenie programovacej karty k regulátoru

Pozor

Pred pripojením programovacej karty odpojte akumulátor od regulátora. Inak regulátor a karta nenadviažu spojenie.

Pri regulátore KAVAN PRO s programovacím káblom poskytujúcim výstupné napätie 5,2–7,4 V zapojte tento kábel do zásuvky „(−)(+)(⎍)“ na LED programovacej karte.

Poznámka

Programovací kábel regulátora KAVAN PRO je kratší kábel s konektorom JR.

Pri regulátoroch KAVAN PRO R-20SB/R-30SB a KAVAN Plus zapojte signálový kábel plynu do napájacej zásuvky karty a samostatný programovací kábel (žltý vodič) do programovacej zásuvky.

Uvedenie programovacej karty do prevádzky

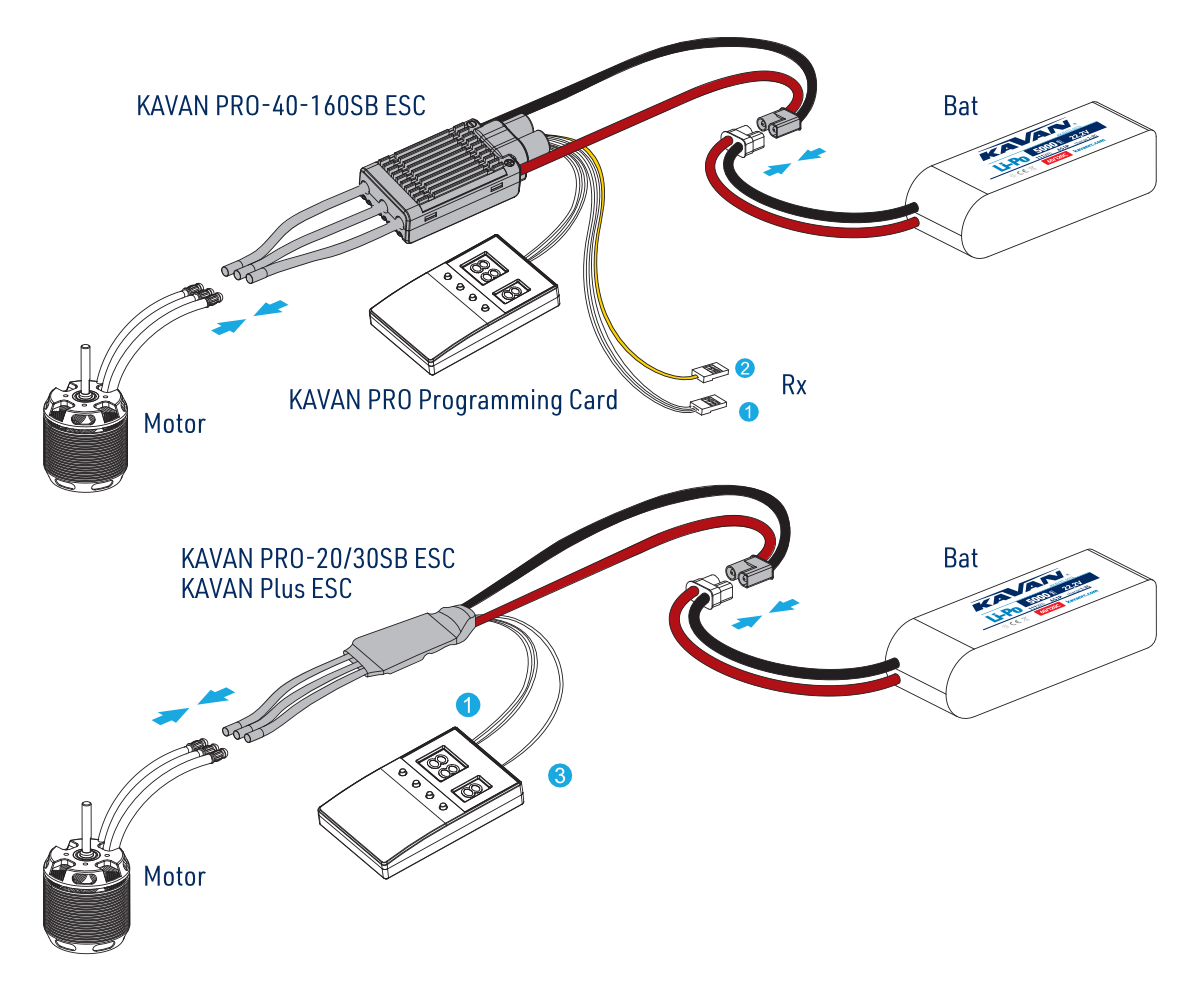

Schémy zapojenia znázorňuje (Obr. 2).

Po dokončení zapojenia pripojte akumulátor k regulátoru a regulátor zapnite. Za niekoľko sekúnd karta KAVAN PRO zobrazí aktuálne nastavenie regulátora. Ak nič nezobrazuje, skontrolujte, či nie sú opačne zapojené programovací kábel alebo napájací kábel karty z UBEC či samostatného akumulátora. Po overení správneho zapojenia odpojte akumulátor, počkajte 2 sekundy a znovu ho pripojte k regulátoru. Skontrolujte, či sa na karte zobrazia údaje.

Pozor

Zobrazenie číslic alebo údajov na programovacej karte KAVAN PRO môže trvať niekoľko sekúnd.

Programovanie regulátora KAVAN PRO

Tlačidlo ITEM: stlačením ITEM vyberte funkciu, ktorú chcete nastaviť alebo skontrolovať. Číslo vybranej funkcie sa zobrazí na ľavom LED displeji.

Na vyobrazenej karte je tlačidlo výberu položky označené MENU.

Tlačidlo VALUE: po výbere funkcie sa na pravom LED displeji zobrazí jej hodnota uložená v regulátore. Stlačením VALUE ju zmeňte.

Tlačidlo OK: po vykonaní všetkých požadovaných zmien stlačte OK. Na pravom LED displeji sa asi na 1–2 sekundy zobrazí červené „——“, ktoré signalizuje prenos nových hodnôt do regulátora. Keď regulátor všetky hodnoty uloží, červené „——“ zmizne.

Tlačidlo RESET: stlačením RESET obnovíte výrobné nastavenie regulátora.

Pozor

Po zmene parametrov regulátor vypnite a znovu zapnite. Inak sa nové nastavenie neprejaví.

Poznámka

Podrobný opis všetkých programovateľných funkcií nájdete v návode na regulátory KAVAN PRO alebo návode na regulátory KAVAN Plus.

Príloha

Zásady bezpečnej prevádzky

• Pri prvom skúšaní regulátora a motora nemontujte na motor vrtuľu (lietadlo) ani hnací pastorok (vrtuľník). Najprv overte správne nastavenie RC súpravy. Vrtuľu alebo pastorok namontujte až po potvrdení, že je nastavenie správne.
• Nikdy nepoužívajte prasknuté alebo prepichnuté akumulátorové články.
• Nikdy neskratujte vývody akumulátora ani motora.
• Na izoláciu káblov vždy používajte vhodný izolačný materiál.
• Vždy používajte spoľahlivé konektory s nezameniteľnou polaritou.
• Nesprávna polarita akumulátora poškodí kartu aj regulátor a znamená stratu záruky.
• Používajte iba akumulátory podporované kartou a regulátorom. Neprekračujte stanovené napájacie napätie žiadneho z oboch zariadení a pred pripojením skontrolujte polaritu.
• Po pripojení akumulátora zaobchádzajte s modelom tak, akoby sa motor mohol kedykoľvek rozbehnúť. Držte prsty, tvár a voľné časti odevu mimo dosahu vrtule. Vy ani prizerajúci sa nestojte v rovine otáčania ani priamo pred rotujúcimi časťami.
• Kartu neponárajte do vody a chráňte ju pred namočením, keď je zapnutá.

Záručný a pozáručný servis

Na všetko príslušenstvo regulátorov KAVAN sa vzťahuje dvojročná záruka na výrobné chyby a poruchy. Pri reklamácii v záručnej dobe vždy priložte kópiu dokladu o kúpe a servisným pracovníkom poskytnite čo najpodrobnejšie a úplné informácie o zistenej poruche, spôsobe používania a ďalších okolnostiach, ktoré uľahčia posúdenie reklamácie a urýchlia jej vybavenie. Reklamáciu uplatnite v predajni, kde ste výrobok zakúpili. Ak to nie je možné, môžete sa obrátiť priamo na KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česko | +420 466 260 133 | info@kavanrc.com

Záruka a obmedzenie zodpovednosti

Ako výrobca tohto výrobku nemôžeme ovplyvniť dodržiavanie týchto pokynov pri zapájaní a inštalácii regulátora do modelu. Rovnako nemôžeme ovplyvniť stavbu, prevádzku ani údržbu súčastí RC súpravy. Z tohto dôvodu KAVAN odmieta zodpovednosť za straty, škody alebo finančné náklady spôsobené nesprávnym použitím či prevádzkou nami dovážaných výrobkov alebo akokoľvek spojené s takouto činnosťou.

Ak zákon neustanovuje inak, povinnosť KAVAN nahradiť škodu je bez ohľadu na uplatnené právne dôvody obmedzená kúpnou cenou tých výrobkov KAVAN, ktoré sa priamo podieľali na udalosti spôsobujúcej škodu. To neplatí, ak bol výrobca súdom zaviazaný k neobmedzenej náhrade na základe preukázaného úmyslu alebo hrubej nedbanlivosti. Zaručujeme, že naše výrobky spĺňajú platné právne predpisy. Záruka sa nevzťahuje na poruchy a chyby spôsobené:

• Zneužitie alebo nesprávne použitie.
• Oneskorená, nesprávna alebo nevykonaná údržba či údržba vykonaná neautorizovaným servisom.
• Nesprávne zapojenie.
• Použitie príslušenstva, ktoré KAVAN Europe s.r.o. neschválila ani neodporučila.
• Úpravy alebo opravy nevykonané servisom autorizovaným KAVAN Europe s.r.o.
• Neúmyselné alebo úmyselné poškodenie.
• Bežné opotrebovanie.
• Prevádzka zariadenia mimo medzí uvedených v technických údajoch.

KAVAN Europe s.r.o. zaručuje, že tento výrobok je v okamihu predaja bez chýb materiálu aj spracovania. KAVAN Europe s.r.o. si zároveň vyhradzuje právo túto záruku zmeniť alebo upraviť bez predchádzajúceho upozornenia. Zariadenie sa priebežne zdokonaľuje a výrobca si vyhradzuje právo zmeniť konštrukciu bez predchádzajúceho upozornenia.

Tento záručný list vás oprávňuje na bezplatnú záručnú opravu výrobku dodaného KAVAN Europe s.r.o. počas 24 mesiacov. Záruka sa nevzťahuje na prirodzené opotrebovanie pri bežnom používaní, pretože ide o modelársky výrobok, ktorého súčasti sú zaťažované podstatne viac ako pri bežných hračkách.

Záruka sa tiež nevzťahuje na časti zariadenia nesprávne nainštalované, hrubo či nesprávne používané alebo poškodené pri nehode, ani na časti opravené či upravené neoprávnenou osobou. To zahŕňa aj používateľom nanesené vodoodolné spreje a nátery. Rovnako ako inú citlivú elektroniku nevystavujte zariadenie vysokým ani nízkym teplotám, vlhkosti, prachu, prudkým mechanickým otrasom a nárazom. Nenechávajte ho dlhodobo na priamom slnku.

Za nesprávnu inštaláciu sa považuje aj nedostatočné upevnenie, mechanické namáhanie káblov a nedostatočné chladenie.

Záručné opravy uplatňujte v predajni, kde ste výrobok zakúpili.

Ak je to možné, pri odosielaní výrobku do servisu použite pôvodný obal. Priložte opis používania a poruchy s dátumom spolu s úplnou adresou a telefónnym číslom.

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.

EÚ vyhlásenie o zhode

KAVAN Europe s.r.o. týmto vyhlasuje, že programovacia karta KAVAN PRO/Plus spĺňa základné požiadavky príslušných smerníc EÚ týkajúcich sa elektromagnetickej kompatibility. Úplné znenie EÚ vyhlásenia o zhode je dostupné na www.kavanrc.com/doc.
