KAVAN Programovací karta PRO/Plus - Návod k použití

KAV32.31035

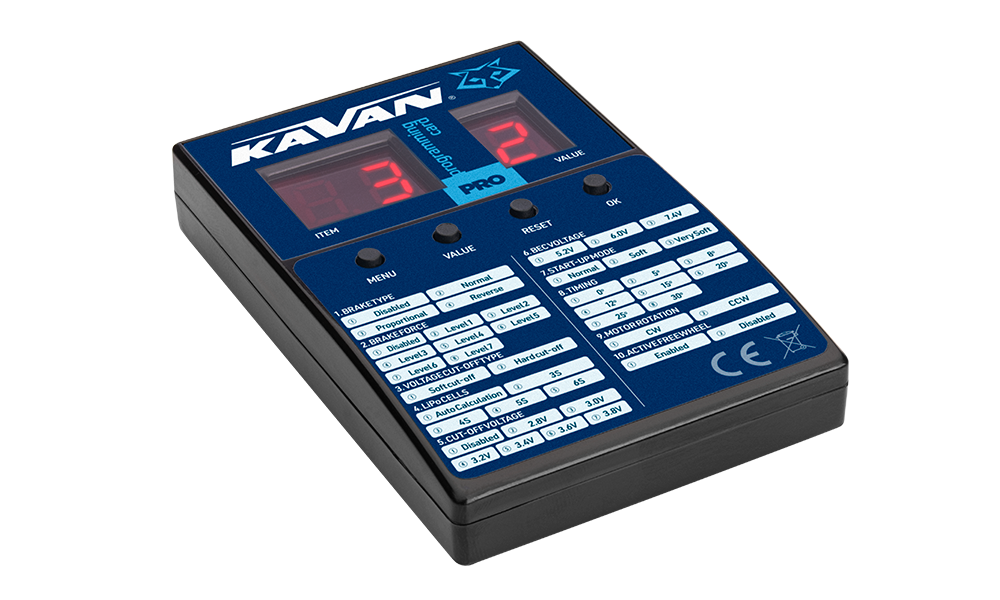

KAVAN PRO/Plus Programovací karta

Úvod

Programovací karta KAVAN PRO/Plus se snadno používá a je snadno přenosná. Všechny programovatelné funkce jsou uvedeny přímo na kartě.

Technické údaje

Parametr	Hodnota
Vstupní napětí	4,8–8,4 V stejnosměrné
Rozměry	88×58×14 mm
Hmotnost	40 g

Doporučené napájení: BEC/SBEC regulátoru, přijímačový akumulátor se 4–5 články NiCd/NiMH nebo 2S LiPo/Li-ion/LiFe akumulátor

Popis

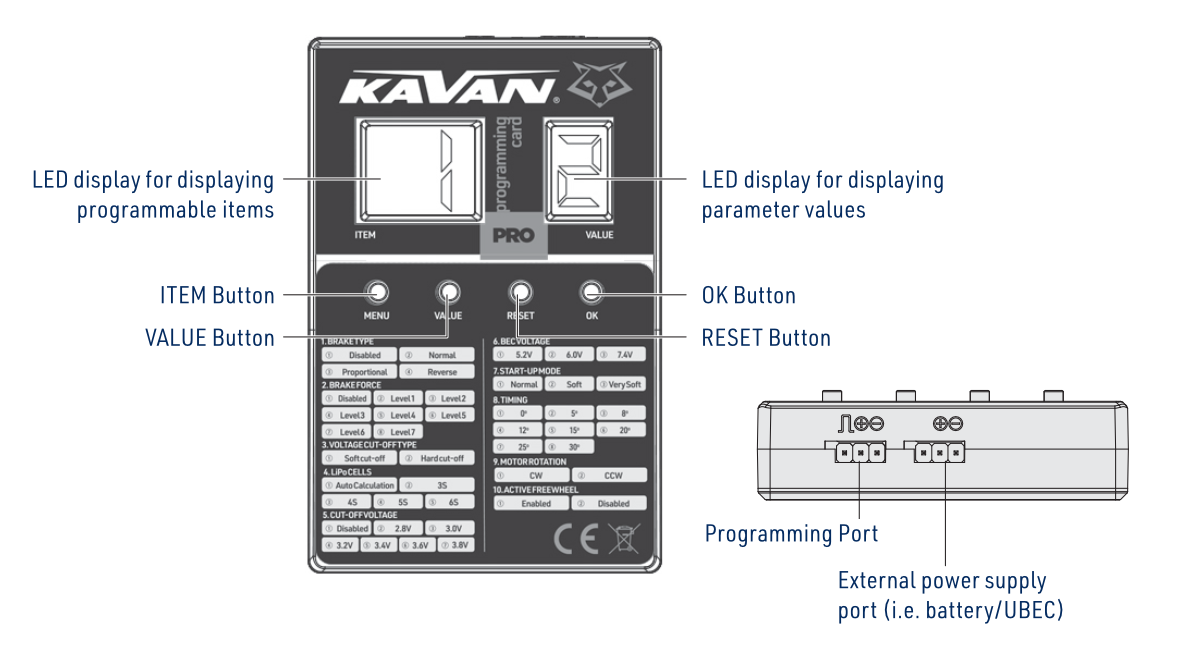

Ovládací prvky a zásuvky znázorňuje (Obr. 1).

Hlavní část

Připojení programovací karty k regulátoru

Pozor

Před připojením programovací karty odpojte akumulátor od regulátoru. Jinak regulátor a karta nenavážou spojení.

U regulátoru KAVAN PRO s programovacím kabelem poskytujícím výstupní napětí 5,2–7,4 V zapojte tento kabel do zásuvky „(−)(+)(⎍)“ na LED programovací kartě.

Poznámka

Programovací kabel regulátoru KAVAN PRO je kratší kabel s konektorem JR.

U regulátorů KAVAN PRO R-20SB/R-30SB a KAVAN Plus zapojte signálový kabel plynu do napájecí zásuvky karty a samostatný programovací kabel (žlutý vodič) do programovací zásuvky.

Uvedení programovací karty do provozu

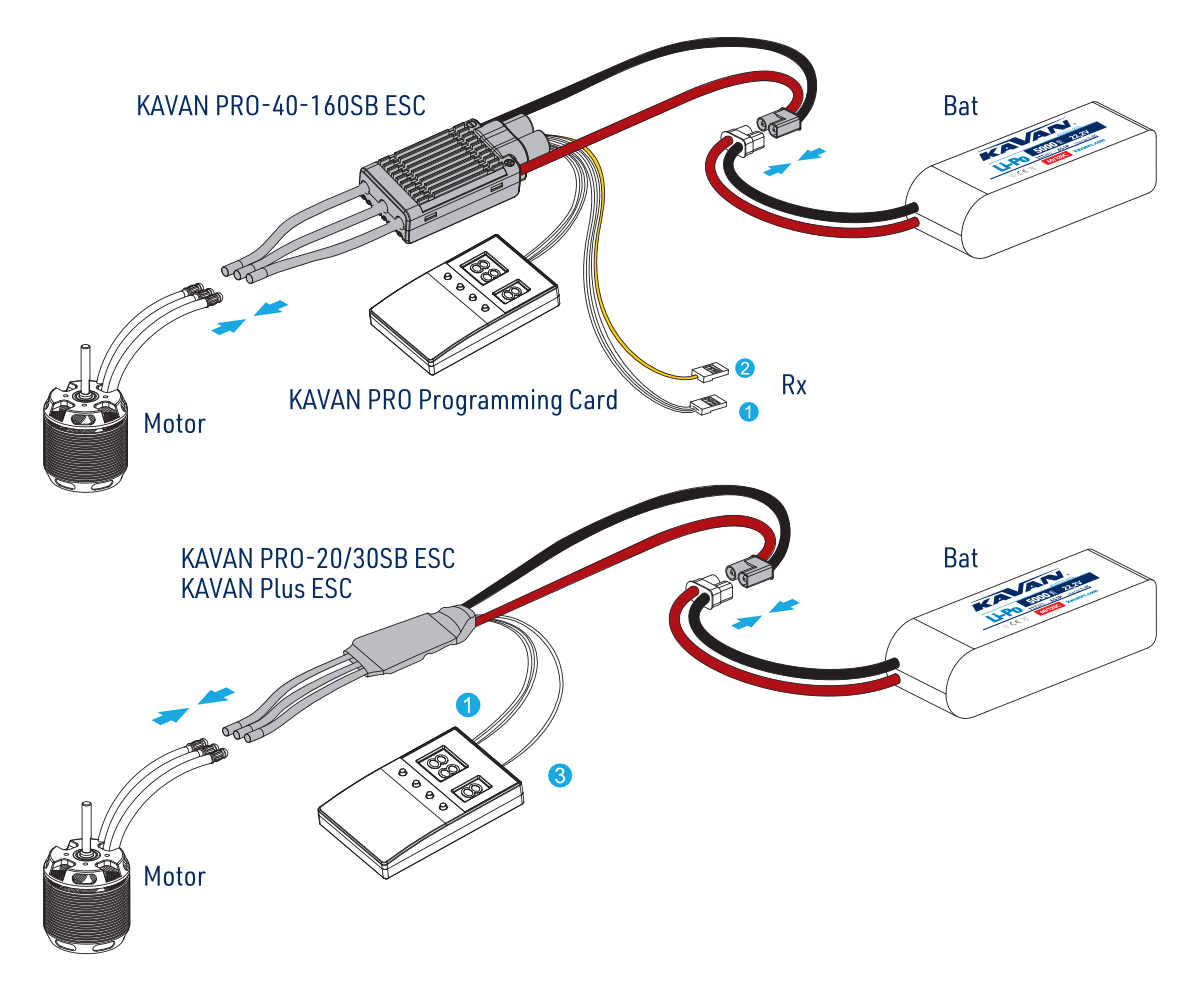

Schémata zapojení znázorňuje (Obr. 2).

Po dokončení zapojení připojte akumulátor k regulátoru a regulátor zapněte. Za několik sekund karta KAVAN PRO zobrazí aktuální nastavení regulátoru. Pokud nic nezobrazuje, zkontrolujte, zda nejsou obráceně zapojeny programovací kabel nebo napájecí kabel karty z UBEC či samostatného akumulátoru. Po ověření správného zapojení odpojte akumulátor, vyčkejte 2 sekundy a znovu jej připojte k regulátoru. Zkontrolujte, zda se na kartě zobrazí údaje.

Pozor

Zobrazení číslic nebo údajů na programovací kartě KAVAN PRO může trvat několik sekund.

Programování regulátoru KAVAN PRO

Tlačítko ITEM: stiskem ITEM vyberte funkci, kterou chcete nastavit nebo zkontrolovat. Číslo vybrané funkce se zobrazí na levém LED displeji.

Na vyobrazené kartě je tlačítko výběru položky označeno MENU.

Tlačítko VALUE: po výběru funkce se na pravém LED displeji zobrazí její hodnota uložená v regulátoru. Stiskem VALUE ji změňte.

Tlačítko OK: po provedení všech požadovaných změn stiskněte OK. Na pravém LED displeji se asi na 1–2 sekundy zobrazí červené „——“, které signalizuje přenos nových hodnot do regulátoru. Jakmile regulátor všechny hodnoty uloží, červené „——“ zmizí.

Tlačítko RESET: stiskem RESET obnovíte tovární nastavení regulátoru.

Pozor

Po změně parametrů regulátor vypněte a znovu zapněte. Jinak se nové nastavení neprojeví.

Poznámka

Podrobný popis všech programovatelných funkcí naleznete v návodu k regulátorům KAVAN PRO nebo návodu k regulátorům KAVAN Plus.

Příloha

Zásady bezpečného provozu

• Při prvním zkoušení regulátoru a motoru nemontujte na motor vrtuli (letadlo) ani hnací pastorek (vrtulník). Nejprve ověřte správné nastavení RC soupravy. Vrtuli nebo pastorek namontujte až po potvrzení, že je nastavení správné.
• Nikdy nepoužívejte prasklé nebo propíchnuté akumulátorové články.
• Nikdy nezkratujte vývody akumulátoru ani motoru.
• K izolaci kabelů vždy používejte vhodný izolační materiál.
• Vždy používejte spolehlivé konektory s nezáměnnou polaritou.
• Nesprávná polarita akumulátoru poškodí kartu i regulátor a znamená ztrátu záruky.
• Používejte pouze akumulátory podporované kartou a regulátorem. Nepřekračujte stanovené napájecí napětí žádného z obou zařízení a před připojením zkontrolujte polaritu.
• Po připojení akumulátoru zacházejte s modelem tak, jako by se motor mohl kdykoliv rozběhnout. Držte prsty, obličej a volné části oděvu mimo dosah vrtule. Vy ani přihlížející nestůjte v rovině otáčení ani přímo před rotujícími částmi.
• Kartu neponořujte do vody a chraňte ji před namočením, když je zapnutá.

Záruční a pozáruční servis

Na veškeré příslušenství regulátorů KAVAN se vztahuje dvouletá záruka na výrobní vady a závady. Při reklamaci v záruční době vždy přiložte kopii dokladu o koupi a servisním pracovníkům poskytněte co nejpodrobnější a úplné informace o zjištěné závadě, způsobu používání a dalších okolnostech, které usnadní posouzení reklamace a urychlí její vyřízení. Reklamaci uplatněte v prodejně, kde jste výrobek zakoupili. Pokud to není možné, můžete se obrátit přímo na KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česko | +420 466 260 133 | info@kavanrc.com

Záruka a omezení odpovědnosti

Jako výrobce tohoto výrobku nemůžeme ovlivnit dodržování těchto pokynů při zapojování a instalaci regulátoru do modelu. Stejně tak nemůžeme ovlivnit stavbu, provoz ani údržbu součástí RC soupravy. Z tohoto důvodu KAVAN odmítá odpovědnost za ztráty, škody nebo finanční náklady způsobené nesprávným použitím či provozem námi dovážených výrobků nebo jakkoliv spojené s takovou činností.

Nestanoví-li zákon jinak, povinnost KAVAN k náhradě škody je bez ohledu na uplatněné právní důvody omezena kupní cenou těch výrobků KAVAN, které se přímo podílely na události způsobující škodu. To neplatí, pokud byl výrobce soudně zavázán k neomezené náhradě na základě prokázaného úmyslu nebo hrubé nedbalosti. Zaručujeme, že naše výrobky splňují platné právní předpisy. Záruka se nevztahuje na poruchy a vady způsobené:

• Zneužití nebo nesprávné použití.
• Opožděná, nesprávná nebo neprovedená údržba či údržba provedená neautorizovaným servisem.
• Nesprávné zapojení.
• Použití příslušenství, které KAVAN Europe s.r.o. neschválila ani nedoporučila.
• Úpravy nebo opravy neprovedené servisem autorizovaným KAVAN Europe s.r.o.
• Neúmyslné nebo úmyslné poškození.
• Běžné opotřebení.
• Provoz zařízení mimo meze uvedené v technických údajích.

KAVAN Europe s.r.o. zaručuje, že tento výrobek je v okamžiku prodeje bez vad materiálu i zpracování. KAVAN Europe s.r.o. si rovněž vyhrazuje právo tuto záruku změnit nebo upravit bez předchozího upozornění. Zařízení je průběžně zdokonalováno a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. po dobu 24 měsíců. Záruka se nevztahuje na přirozené opotřebení při běžném používání, protože jde o modelářský výrobek, jehož součásti jsou zatěžovány podstatně více než u běžných hraček.

Záruka se rovněž nevztahuje na části zařízení nesprávně instalované, hrubě či nesprávně používané nebo poškozené při nehodě, ani na části opravené či upravené neoprávněnou osobou. To zahrnuje i uživatelem nanesené voděodolné spreje a nátěry. Stejně jako jinou citlivou elektroniku nevystavujte zařízení vysokým ani nízkým teplotám, vlhkosti, prachu, prudkým mechanickým otřesům a nárazům. Nenechávejte je dlouhodobě na přímém slunci.

Za nesprávnou instalaci se považuje také nedostatečné upevnění, mechanické namáhání kabelů a nedostatečné chlazení.

Záruční opravy uplatňujte v prodejně, kde jste výrobek zakoupili.

Je-li to možné, při odesílání výrobku do servisu použijte původní obal. Přiložte datovaný popis používání a závady spolu s úplnou adresou a telefonním číslem.

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že programovací karta KAVAN PRO/Plus splňuje základní požadavky příslušných směrnic EU týkajících se elektromagnetické kompatibility. Úplné znění EU prohlášení o shodě je dostupné na www.kavanrc.com/doc.
