KAVAN Programmierkarte PRO/Plus - Bedienungsanleitung

KAV32.31035

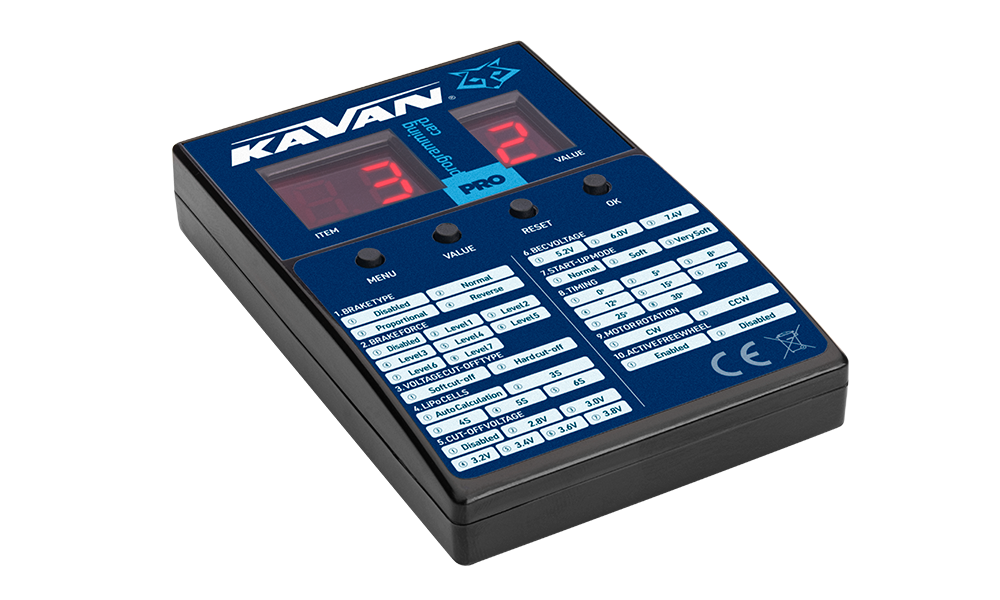

KAVAN PRO/Plus Programmierkarte

Einleitung

Die KAVAN PRO/Plus Programmierkarte ist einfach zu bedienen und leicht mitzunehmen. Alle programmierbaren Funktionen sind auf der Karte aufgeführt.

Technische Daten

Parameter	Wert
Eingangsspannung	4,8–8,4 V Gleichspannung
Abmessungen	88×58×14 mm
Gewicht	40 g

Empfohlene Stromversorgung: BEC/SBEC des Reglers, Empfängerakku mit 4–5 NiCd/NiMH-Zellen oder 2S-LiPo/Li-ion/LiFe-Akku

Beschreibung

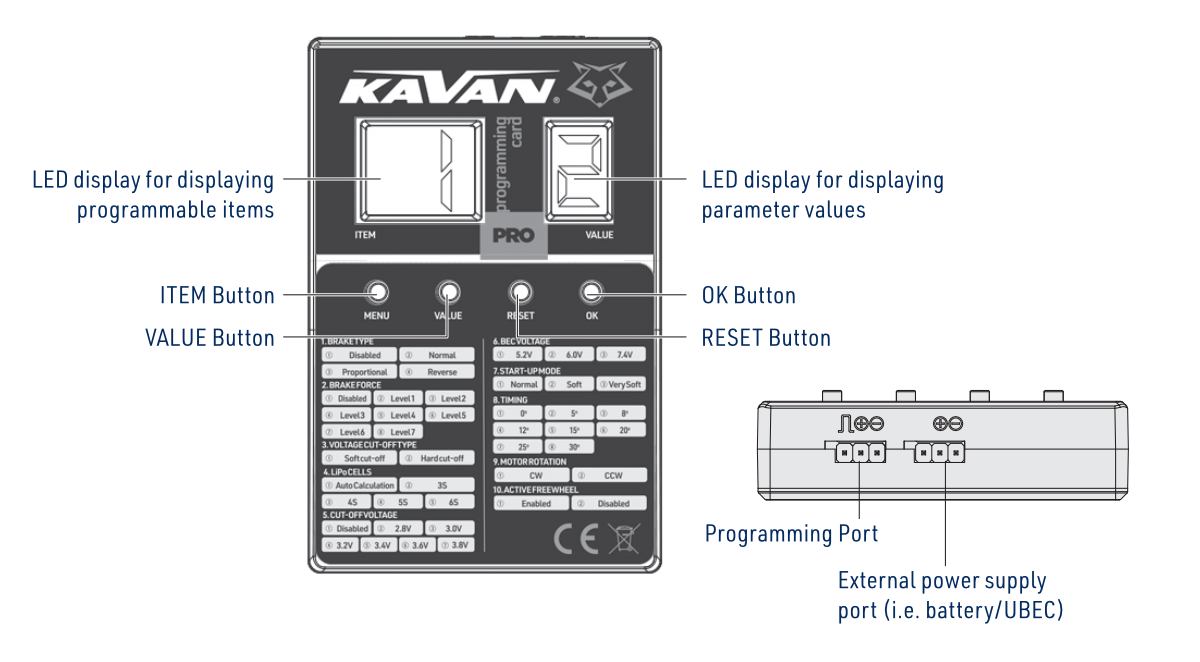

Die Bedienelemente und Anschlüsse zeigt (Abb. 1).

Hauptteil

Programmierkarte an den Regler anschließen

Achtung

Trennen Sie den Akku vom Regler, bevor Sie die Programmierkarte anschließen. Andernfalls können Regler und Karte keine Verbindung herstellen.

Bei einem KAVAN PRO Regler mit einem Programmierkabel, das eine Ausgangsspannung von 5,2–7,4 V liefert, stecken Sie dieses Kabel in den Anschluss „(−)(+)(⎍)“ der LED-Programmierkarte.

Hinweis

Das Programmierkabel des KAVAN PRO Reglers ist das kürzere Kabel mit JR-Stecker.

Bei KAVAN PRO R-20SB/R-30SB und KAVAN Plus Reglern stecken Sie das Gassignalkabel in den Stromversorgungsanschluss der Karte und das separate Programmierkabel (gelbe Leitung) in den Programmieranschluss.

Programmierkarte in Betrieb nehmen

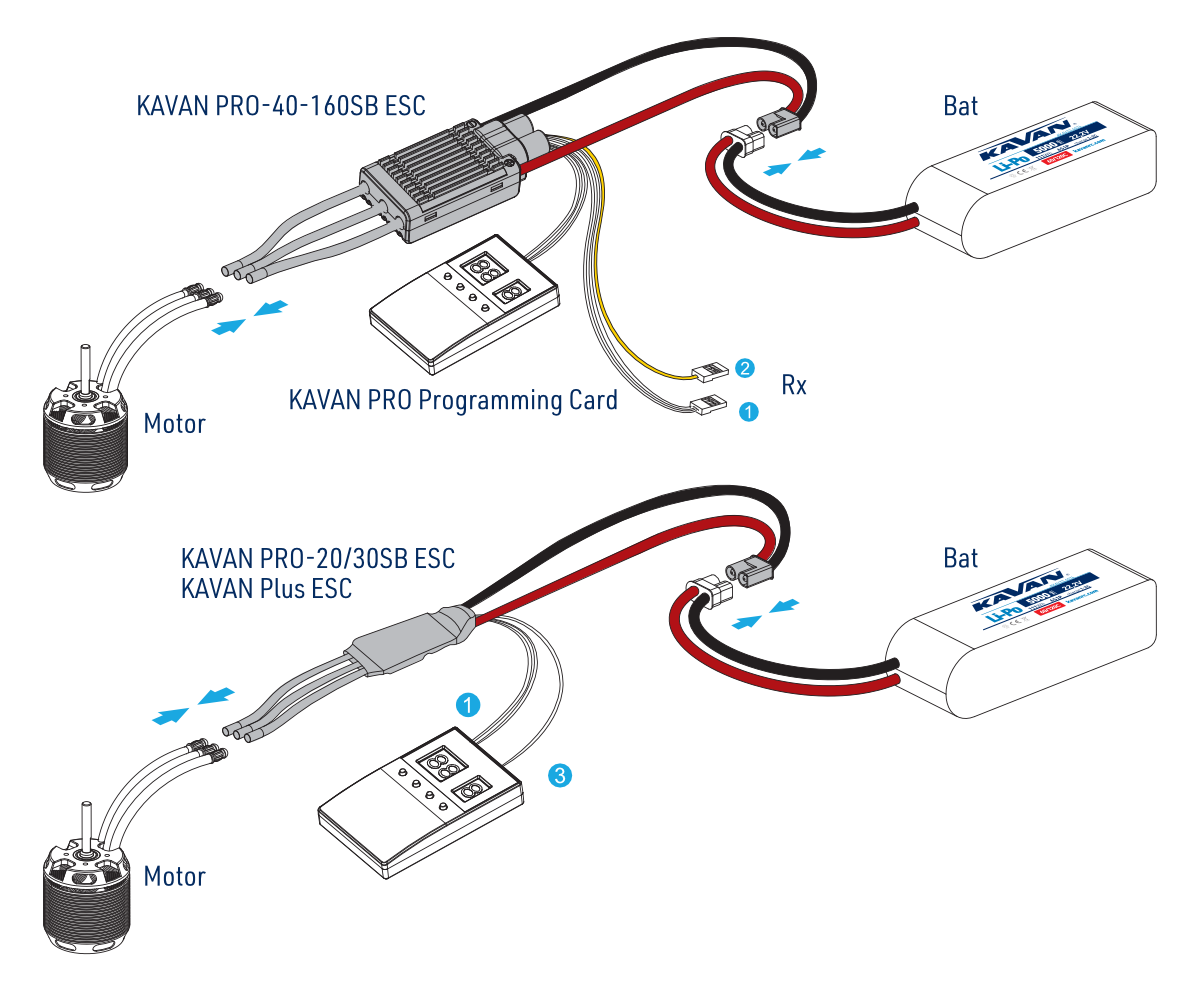

Die Anschlusspläne zeigt (Abb. 2).

Schließen Sie nach dem Herstellen aller Verbindungen den Akku an den Regler an und schalten Sie ihn ein. Nach einigen Sekunden zeigt die KAVAN PRO Programmierkarte die aktuellen Reglereinstellungen an. Bleibt die Anzeige leer, prüfen Sie, ob das Programmierkabel oder das Versorgungskabel vom UBEC beziehungsweise Zusatzakku verpolt eingesteckt ist. Sind alle Anschlüsse richtig, trennen Sie den Akku, warten Sie 2 Sekunden und schließen Sie ihn erneut an den Regler an. Prüfen Sie, ob die Karte nun Daten anzeigt.

Achtung

Es kann einige Sekunden dauern, bis die KAVAN PRO Programmierkarte Ziffern oder Informationen anzeigt.

KAVAN PRO Regler programmieren

Taste ITEM: Wählen Sie mit ITEM die Funktion, die Sie ändern oder prüfen möchten. Ihre Nummer erscheint auf der linken LED-Anzeige.

Auf der abgebildeten Karte ist die Taste zur Funktionsauswahl mit MENU beschriftet.

Taste VALUE: Nach der Auswahl einer Funktion erscheint ihr im Regler gespeicherter Wert auf der rechten LED-Anzeige. Ändern Sie ihn mit VALUE.

Taste OK: Drücken Sie nach allen gewünschten Änderungen OK. Auf der rechten LED-Anzeige erscheint für etwa 1–2 Sekunden ein rotes „——“. Es zeigt die Übertragung der neuen Werte an den Regler an und verschwindet, sobald alle Werte gespeichert sind.

Taste RESET: Mit RESET stellen Sie die Werkseinstellungen des Reglers wieder her.

Achtung

Schalten Sie den Regler nach dem Ändern der Parameter aus und wieder ein. Andernfalls werden die neuen Einstellungen nicht wirksam.

Hinweis

Eine ausführliche Beschreibung aller programmierbaren Funktionen finden Sie in der Anleitung für KAVAN PRO Regler oder der Anleitung für KAVAN Plus Regler.

Anhang

Sicherheitshinweise

• Montieren Sie beim ersten Test von Regler und Motor noch keine Luftschraube (Flächenmodell) beziehungsweise kein Antriebsritzel (Hubschrauber). Prüfen Sie zuerst die Einstellungen der Fernsteueranlage. Montieren Sie Luftschraube oder Ritzel erst, wenn die Einstellungen nachweislich richtig sind.
• Verwenden Sie niemals gerissene oder durchstochene Akkuzellen.
• Schließen Sie die Anschlüsse von Akku oder Motor niemals kurz.
• Verwenden Sie für die Kabel stets geeignetes Isoliermaterial.
• Verwenden Sie stets zuverlässige, verpolungssichere Steckverbinder.
• Eine verpolte Akkuverbindung beschädigt Karte und Regler und führt zum Verlust der Garantie.
• Verwenden Sie nur Akkus, die für Karte und Regler zugelassen sind. Überschreiten Sie bei keinem der beiden Geräte die angegebene Versorgungsspannung und prüfen Sie vor dem Anschluss die Polarität.
• Behandeln Sie das Modell nach dem Anschließen des Akkus so, als könnte der Motor jederzeit anlaufen. Halten Sie Finger, Gesicht und lose Kleidung von der Luftschraube fern. Weder Sie noch Zuschauer dürfen sich in der Rotationsebene oder unmittelbar vor rotierenden Teilen aufhalten.
• Tauchen Sie die Karte nicht ins Wasser und lassen Sie sie im eingeschalteten Zustand nicht nass werden.

Garantie- und Nachgarantieservice

Für sämtliches Reglerzubehör von KAVAN gilt eine zweijährige Garantie auf Herstellungsfehler und Mängel. Legen Sie bei einer Reklamation innerhalb der Garantiezeit immer eine Kopie des Kaufbelegs bei und beschreiben Sie den festgestellten Fehler, die Verwendung und weitere hilfreiche Umstände möglichst vollständig und genau. So erleichtern und beschleunigen Sie die Bearbeitung. Wenden Sie sich an das Geschäft, in dem Sie das Produkt gekauft haben. Ist dies nicht möglich, können Sie sich direkt an KAVAN Europe s.r.o. wenden:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tschechien | +420 466 260 133 | info@kavanrc.com

Garantie und Haftungsbeschränkung

Als Hersteller dieses Produkts haben wir keinen Einfluss darauf, ob Sie diese Anleitung beim Anschließen und Einbauen des Reglers in Ihr Modell beachten. Ebenso können wir Aufbau, Betrieb und Wartung der Teile Ihrer Fernsteueranlage nicht beeinflussen. Deshalb lehnt KAVAN jede Haftung für Verluste, Schäden oder Kosten ab, die durch unsachgemäße Verwendung oder den Betrieb der von uns importierten Produkte entstehen oder damit zusammenhängen.

Soweit gesetzlich nichts anderes bestimmt ist, beschränkt sich die Ersatzpflicht von KAVAN unabhängig vom geltend gemachten Rechtsgrund auf den Kaufpreis der KAVAN-Produkte, die unmittelbar an dem schadensverursachenden Ereignis beteiligt waren. Dies gilt nicht, wenn der Hersteller aufgrund nachgewiesenen Vorsatzes oder grober Fahrlässigkeit gerichtlich zu unbeschränktem Ersatz verpflichtet wurde. Wir gewährleisten, dass unsere Produkte den geltenden gesetzlichen Bestimmungen entsprechen. Die Garantie erstreckt sich nicht auf Fehler und Schäden durch:

• Missbräuchliche oder unsachgemäße Verwendung.
• Verspätete, unsachgemäße oder unterlassene Wartung beziehungsweise Wartung durch einen nicht autorisierten Service.
• Falscher Anschluss.
• Verwendung von Zubehör, das nicht von KAVAN Europe s.r.o. freigegeben oder empfohlen wurde.
• Änderungen oder Reparaturen durch einen nicht von KAVAN Europe s.r.o. autorisierten Service.
• Unbeabsichtigte oder vorsätzliche Beschädigung.
• Normaler Verschleiß.
• Betrieb außerhalb der in den technischen Daten angegebenen Grenzen.

KAVAN Europe s.r.o. gewährleistet, dass dieses Produkt zum Zeitpunkt des Verkaufs frei von Material- und Verarbeitungsfehlern ist, und behält sich das Recht vor, diese Garantie ohne Vorankündigung zu ändern. Das Gerät wird laufend weiterentwickelt; der Hersteller behält sich Konstruktionsänderungen ohne Vorankündigung vor.

Dieser Garantieschein berechtigt Sie innerhalb von 24 Monaten zur kostenlosen Garantiereparatur des von KAVAN Europe s.r.o. gelieferten Produkts. Die Garantie deckt keinen natürlichen Verschleiß durch normalen Gebrauch ab, da die Teile eines Modellbauprodukts wesentlich höher belastet werden als die gewöhnlicher Spielzeuge.

Die Garantie gilt auch nicht für Geräteteile, die falsch eingebaut, grob oder unsachgemäß behandelt, bei einem Unfall beschädigt oder von einer unbefugten Person repariert beziehungsweise verändert wurden. Dazu zählt auch das Auftragen wasserabweisender Sprays oder Beschichtungen durch den Benutzer. Schützen Sie das Gerät wie andere empfindliche Elektronik vor hohen und niedrigen Temperaturen, Feuchtigkeit, Staub sowie starken mechanischen Erschütterungen und Stößen. Setzen Sie es nicht längere Zeit direktem Sonnenlicht aus.

Als unsachgemäßer Einbau gelten auch unzureichende Befestigung, mechanische Belastung der Kabel und ungenügende Kühlung.

Machen Sie Garantiereparaturen bei dem Geschäft geltend, in dem Sie das Produkt gekauft haben.

Verwenden Sie nach Möglichkeit die Originalverpackung für den Versand zum Service. Legen Sie eine datierte Beschreibung der Verwendung und des Fehlers sowie Ihre vollständige Anschrift und Telefonnummer bei.

Recycling (Europäische Union)

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.

EU-Konformitätserklärung

KAVAN Europe s.r.o. erklärt hiermit, dass die KAVAN PRO/Plus Programmierkarte die grundlegenden Anforderungen der einschlägigen EU-Richtlinien zur elektromagnetischen Verträglichkeit erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter www.kavanrc.com/doc verfügbar.
