KAVAN Programmierkarte - Bedienungsanleitung

DISCONTINUED

KAV32.42015

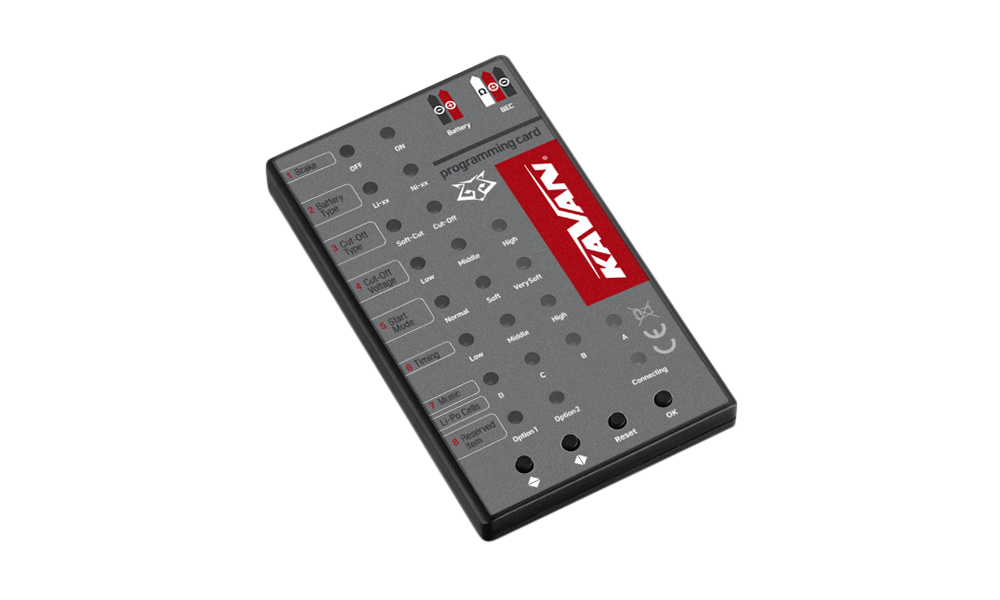

KAVAN Programmierkarte

Einleitung

Die Programmierkarte für KAVAN-Regler ist einfach zu bedienen und leicht mitzunehmen. Alle programmierbaren Funktionen sind auf der Karte aufgeführt.

Technische Daten

Parameter	Wert
Eingangsspannung	4,8–6,0 V Gleichspannung
Abmessungen	92×52×6 mm
Gewicht	26 g

Empfohlene Stromversorgung: BEC/SBEC des Reglers oder Empfängerakku mit 4–5 NiCd/NiMH-Zellen

Vorderseite

Tasten

• Auf/Ab ⮝ / ⮟: programmierbare Funktion auswählen
• Links/Rechts ⮜/⮞: Wert der programmierbaren Funktion auswählen
• RESET: Werkseinstellungen des Reglers wiederherstellen
• OK: neue Einstellungen an den Regler übertragen

Hauptteil

Programmierbare Funktionen des KAVAN-Reglers

Die hervorgehobenen Werte sind die Werkseinstellungen.

1. Bremse: Ein/Aus
   • Ein: Bremst die Luftschraube, wenn der Gasknüppel in die unterste Stellung gebracht wird. Für Klappluftschrauben empfohlen.
   • Aus: Die Luftschraube kann frei drehen, wenn der Gasknüppel in der untersten Stellung steht.
2. Akkutyp: LiPo oder NiCd/NiMH
3. Unterspannungsabschaltung: Leistungsreduzierung/Harte Abschaltung
   • Leistungsreduzierung: Der Regler verringert die Motorleistung, sobald die eingestellte Unterspannungsschwelle erreicht wird.
   • Harte Abschaltung: Der Regler schaltet den Motor sofort ab, sobald die eingestellte Unterspannungsschwelle erreicht wird.
4. Unterspannungsschwelle: (Niedrig/Mittel/Hoch)
   • Bei Lithium-Akkus: Die Zellenzahl wird automatisch ermittelt. Die Abschaltspannung Niedrig/Mittel/Hoch beträgt 2,85/3,15/3,3 V je Zelle. Bei einem 3S-LiPo mit der Einstellung „Mittel“ beträgt die Abschaltspannung beispielsweise 3,15×3 = 9,45 V.
   • Bei Nickel-Akkus: Die Abschaltspannung Niedrig/Mittel/Hoch beträgt 0/50/65 % der beim Einschalten gemessenen Akkuspannung. Bei 0 % ist der Unterspannungsschutz deaktiviert. Ein voll geladener NiMH-Akku mit 6 Zellen hat beispielsweise 1,44×6 = 8,64 V. Bei der Einstellung „Mittel“ beträgt die Abschaltspannung 8,64×50 % = 4,32 V.
5. Anlaufverhalten: Normal/Sanft/Sehr sanft (300 ms / 1,5 s / 3 s)
   • Der normale Anlauf eignet sich für Flächenmodelle, der sanfte und sehr sanfte Anlauf für Hubschrauber. Bei den sanften Modi ist die anfängliche Beschleunigung langsamer: Vom ersten Gasgeben bis Vollgas vergehen im Modus Sanft 1,5 Sekunden und im Modus Sehr sanft 3 Sekunden. Wird nach dem ersten Anlauf das Gas vollständig zurückgenommen und innerhalb von 3 Sekunden wieder auf Vollgas gestellt, erfolgt der erneute Anlauf vorübergehend im Modus Normal. Dadurch wird das Risiko eines Absturzes wegen verzögerter Gasannahme verringert. Diese Funktion eignet sich für Kunstflug mit schneller Gasreaktion.
6. Timing: Niedrig / Mittel / Hoch
   • Niedrig (3,75°) – Einstellung für die meisten 2-poligen Motoren.
   • Mittel (15°) – Einstellung für Motoren mit 6 oder mehr Polen.
   • Hoch (26,25°) – Einstellung für Motoren mit 12 oder mehr Polen und Außenläufer.
   • In den meisten Fällen funktioniert mittleres oder niedriges Timing bei allen Motortypen gut. Für einen hohen Wirkungsgrad empfehlen wir niedriges Timing für 2-polige Motoren, meist Innenläufer, und mittleres Timing für Motoren mit 6 oder mehr Polen, meist Außenläufer. Für höhere Drehzahlen kann hohes Timing gewählt werden. Manche Motoren benötigen jedoch andere Einstellungen; beachten Sie deshalb die Empfehlungen des Motorherstellers.
   Hinweis

   Führen Sie nach jeder Änderung des Timings zuerst einen Probelauf am Boden durch!

7. Music/LiPo Cells – nicht verwendet.
8. Option – nicht verwendet.

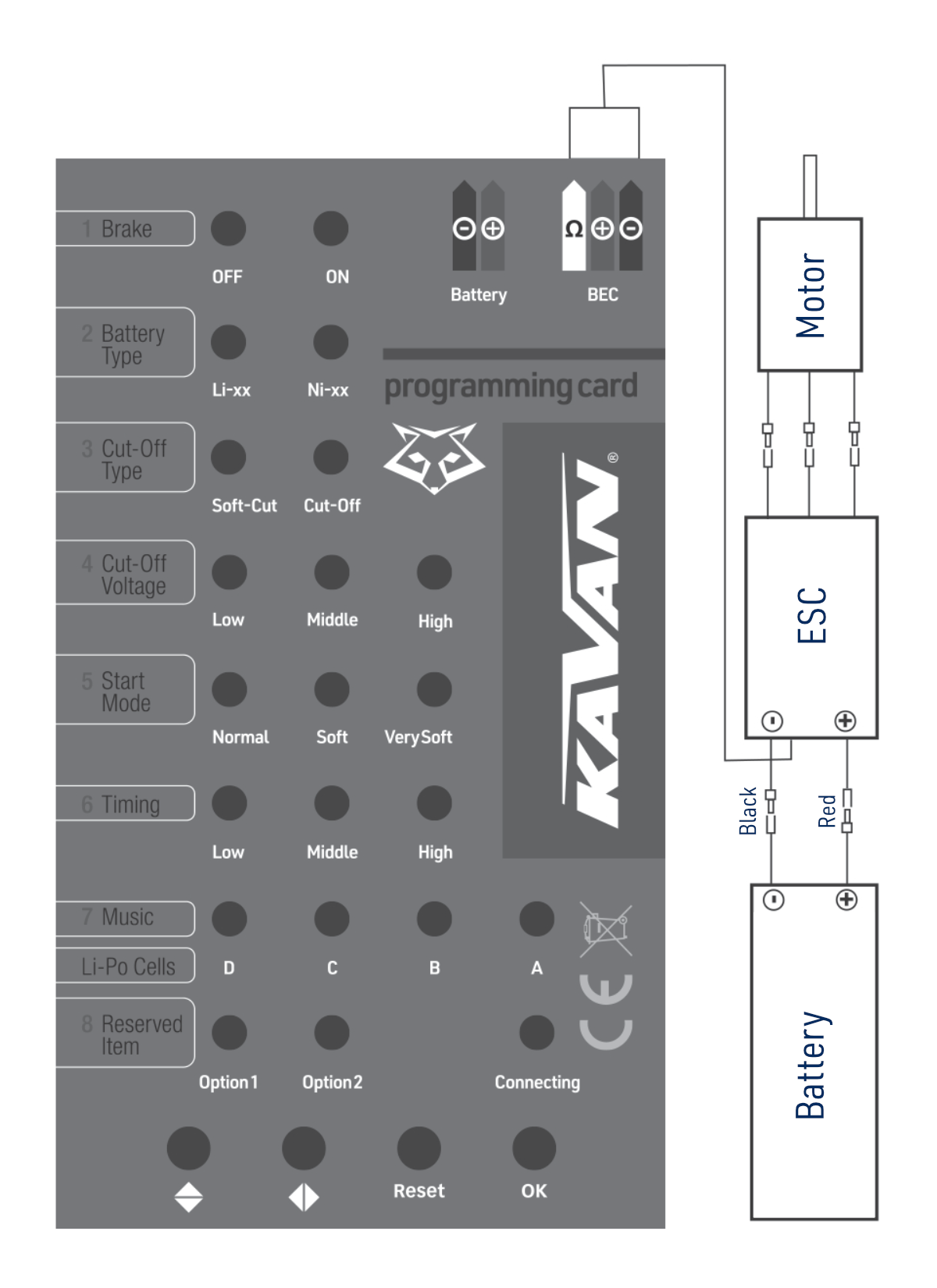

Anschlussreihenfolge

Vorsicht

Programmieren Sie den Regler nach dem Einbau ins Modell bei angeschlossenem Motor. Nehmen Sie aus Sicherheitsgründen die Luftschraube ab.

1. Trennen Sie den Antriebsakku vom Regler.
2. Trennen Sie bei einem KAVAN-Regler mit eingebautem BEC das dreiadrige Empfängerkabel des Reglers vom Empfänger und stecken Sie es in die Buchse „BEC“ oben rechts an der Programmierkarte.
3. Schließen Sie den Antriebsakku an den Regler an.
4. Die LEDs der Karte leuchten auf und zeigen die aktuellen Werte der programmierbaren Reglerfunktionen an.

Hinweis

Vertauschen Sie die Schritte 2 und 3 nicht! Andernfalls arbeitet die Programmierkarte nicht richtig.

Vorsicht

Versorgen Sie die Programmierkarte nicht mit einem Akku mit mehr als 6 V!

Bedienung

Die alternative Programmierung mit dem Sender zeigt (Abb. 2); Einzelheiten finden Sie in der Anleitung für KAVAN-Regler.

Wählen Sie mit Auf/Ab ⮝ / ⮟ die programmierbare Funktion; ihre LED blinkt. Wählen Sie mit Links/Rechts ⮜/⮞ den durch die blinkende LED angezeigten Wert. Drücken Sie OK, um die Einstellungen an den Regler zu übertragen. Die blaue LED „Connecting“ blinkt während der Übertragung und hört auf zu blinken, sobald die Einstellungen übernommen und gespeichert wurden. Zum Wiederherstellen der Werkseinstellungen drücken Sie RESET und anschließend OK.

Anhang

Sicherheitshinweise

• Montieren Sie beim ersten Test von Regler und Motor noch keine Luftschraube (Flächenmodell) beziehungsweise kein Antriebsritzel (Hubschrauber). Prüfen Sie zuerst die Einstellungen der Fernsteueranlage. Montieren Sie Luftschraube oder Ritzel erst, wenn die Einstellungen nachweislich richtig sind.
• Verwenden Sie niemals gerissene oder durchstochene Akkuzellen.
• Schließen Sie die Anschlüsse von Akku oder Motor niemals kurz.
• Verwenden Sie für die Kabel stets geeignetes Isoliermaterial.
• Verwenden Sie stets zuverlässige, verpolungssichere Steckverbinder.
• Eine verpolte Akkuverbindung beschädigt Karte und Regler und führt zum Verlust der Garantie.
• Verwenden Sie nur Akkus, die für Karte und Regler zugelassen sind. Überschreiten Sie bei keinem der beiden Geräte die angegebene Versorgungsspannung und prüfen Sie vor dem Anschluss die Polarität.
• Behandeln Sie das Modell nach dem Anschließen des Akkus so, als könnte der Motor jederzeit anlaufen. Halten Sie Finger, Gesicht und lose Kleidung von der Luftschraube fern. Weder Sie noch Zuschauer dürfen sich in der Rotationsebene oder unmittelbar vor rotierenden Teilen aufhalten.
• Tauchen Sie die Karte nicht ins Wasser und lassen Sie sie im eingeschalteten Zustand nicht nass werden.

Garantie- und Nachgarantieservice

Für sämtliches Reglerzubehör von KAVAN gilt eine zweijährige Garantie auf Herstellungsfehler und Mängel. Legen Sie bei einer Reklamation innerhalb der Garantiezeit immer eine Kopie des Kaufbelegs bei und beschreiben Sie den festgestellten Fehler, die Verwendung und weitere hilfreiche Umstände möglichst vollständig und genau. So erleichtern und beschleunigen Sie die Bearbeitung. Wenden Sie sich an das Geschäft, in dem Sie das Produkt gekauft haben. Ist dies nicht möglich, können Sie sich direkt an KAVAN Europe s.r.o. wenden:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tschechien | +420 466 260 133 | info@kavanrc.com

Garantie und Haftungsbeschränkung

Als Hersteller dieses Produkts haben wir keinen Einfluss darauf, ob Sie diese Anleitung beim Anschließen und Einbauen des Reglers in Ihr Modell beachten. Ebenso können wir Aufbau, Betrieb und Wartung der Teile Ihrer Fernsteueranlage nicht beeinflussen. Deshalb lehnt KAVAN jede Haftung für Verluste, Schäden oder Kosten ab, die durch unsachgemäße Verwendung oder den Betrieb der von uns importierten Produkte entstehen oder damit zusammenhängen.

Soweit gesetzlich nichts anderes bestimmt ist, beschränkt sich die Ersatzpflicht von KAVAN unabhängig vom geltend gemachten Rechtsgrund auf den Kaufpreis der KAVAN-Produkte, die unmittelbar an dem schadensverursachenden Ereignis beteiligt waren. Dies gilt nicht, wenn der Hersteller aufgrund nachgewiesenen Vorsatzes oder grober Fahrlässigkeit gerichtlich zu unbeschränktem Ersatz verpflichtet wurde. Wir gewährleisten, dass unsere Produkte den geltenden gesetzlichen Bestimmungen entsprechen. Die Garantie erstreckt sich nicht auf Fehler und Schäden durch:

• Missbräuchliche oder unsachgemäße Verwendung.
• Verspätete, unsachgemäße oder unterlassene Wartung beziehungsweise Wartung durch einen nicht autorisierten Service.
• Falscher Anschluss.
• Verwendung von Zubehör, das nicht von KAVAN Europe s.r.o. freigegeben oder empfohlen wurde.
• Änderungen oder Reparaturen durch einen nicht von KAVAN Europe s.r.o. autorisierten Service.
• Unbeabsichtigte oder vorsätzliche Beschädigung.
• Normaler Verschleiß.
• Betrieb außerhalb der in den technischen Daten angegebenen Grenzen.

KAVAN Europe s.r.o. gewährleistet, dass dieses Produkt zum Zeitpunkt des Verkaufs frei von Material- und Verarbeitungsfehlern ist, und behält sich das Recht vor, diese Garantie ohne Vorankündigung zu ändern. Das Gerät wird laufend weiterentwickelt; der Hersteller behält sich Konstruktionsänderungen ohne Vorankündigung vor.

Dieser Garantieschein berechtigt Sie innerhalb von 24 Monaten zur kostenlosen Garantiereparatur des von KAVAN Europe s.r.o. gelieferten Produkts. Die Garantie deckt keinen natürlichen Verschleiß durch normalen Gebrauch ab, da die Teile eines Modellbauprodukts wesentlich höher belastet werden als die gewöhnlicher Spielzeuge.

Die Garantie gilt auch nicht für Geräteteile, die falsch eingebaut, grob oder unsachgemäß behandelt, bei einem Unfall beschädigt oder von einer unbefugten Person repariert beziehungsweise verändert wurden. Dazu zählt auch das Auftragen wasserabweisender Sprays oder Beschichtungen durch den Benutzer. Schützen Sie das Gerät wie andere empfindliche Elektronik vor hohen und niedrigen Temperaturen, Feuchtigkeit, Staub sowie starken mechanischen Erschütterungen und Stößen. Setzen Sie es nicht längere Zeit direktem Sonnenlicht aus.

Als unsachgemäßer Einbau gelten auch unzureichende Befestigung, mechanische Belastung der Kabel und ungenügende Kühlung.

Machen Sie Garantiereparaturen bei dem Geschäft geltend, in dem Sie das Produkt gekauft haben.

Verwenden Sie nach Möglichkeit die Originalverpackung für den Versand zum Service. Legen Sie eine datierte Beschreibung der Verwendung und des Fehlers sowie Ihre vollständige Anschrift und Telefonnummer bei.

Recycling (Europäische Union)

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.

EU-Konformitätserklärung

KAVAN Europe s.r.o. erklärt hiermit, dass die KAVAN-Programmierkarte die grundlegenden Anforderungen der einschlägigen EU-Richtlinien zur elektromagnetischen Verträglichkeit erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter www.kavanrc.com/doc verfügbar.
