KAVAN Programovací karta - Návod k použití

DISCONTINUED

KAV32.42015

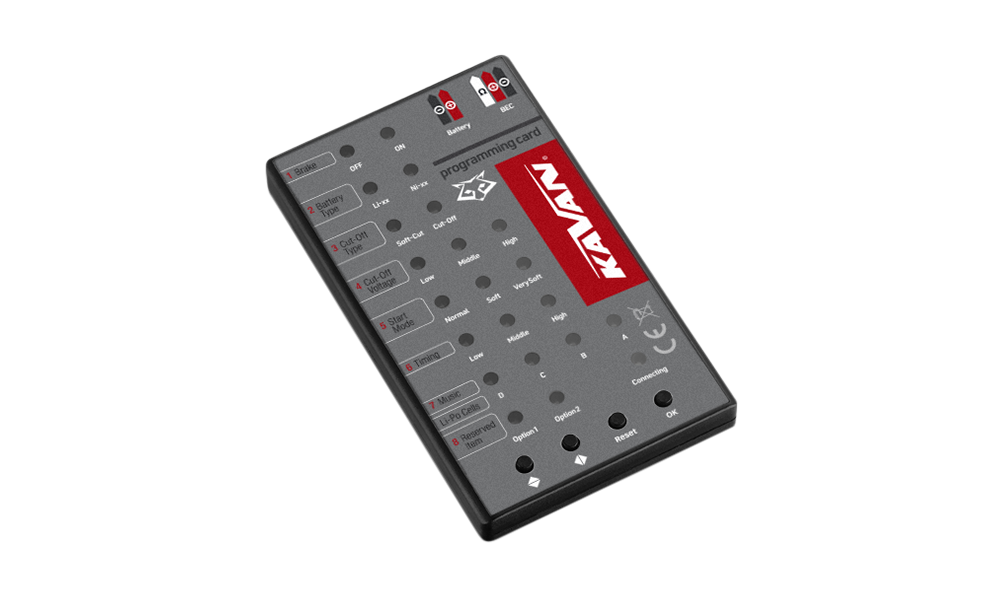

KAVAN Programovací karta

Úvod

Programovací karta pro regulátory KAVAN se snadno používá a je snadno přenosná. Všechny programovatelné funkce jsou uvedeny přímo na kartě.

Technické údaje

Parametr	Hodnota
Vstupní napětí	4,8–6,0 V stejnosměrné
Rozměry	92×52×6 mm
Hmotnost	26 g

Doporučené napájení: BEC/SBEC regulátoru nebo přijímačový akumulátor se 4–5 články NiCd/NiMH

Přední panel

Tlačítka

• Nahoru/Dolů ⮝ / ⮟: výběr programovatelné funkce
• Vlevo/Vpravo ⮜/⮞: výběr hodnoty programovatelné funkce
• RESET: obnovení výchozího továrního nastavení regulátoru
• OK: odeslání nového nastavení do regulátoru

Hlavní část

Programovatelné funkce regulátorů KAVAN

Zvýrazněné hodnoty představují výchozí tovární nastavení.

1. Brzda: Zapnuta/Vypnuta
   • Zapnuta: po stažení ovladače plynu na minimum se vrtule zabrzdí. Doporučeno pro sklopné vrtule.
   • Vypnuta: po stažení ovladače plynu na minimum se vrtule volně protáčí.
2. Typ akumulátoru: LiPo nebo NiCd/NiMH
3. Způsob odpojování motoru: Omezení výkonu/Tvrdé vypnutí
   • Omezení výkonu: jakmile napětí dosáhne nastavené prahové hodnoty napěťové ochrany, regulátor omezí výkon motoru.
   • Tvrdé vypnutí: jakmile napětí dosáhne nastavené prahové hodnoty napěťové ochrany, regulátor okamžitě vypne motor.
4. Prahová hodnota napěťové ochrany: (Nízká/Střední/Vysoká)
   • Pro lithiové akumulátory: počet článků se určuje automaticky. Prahové napětí Nízké/Střední/Vysoké je 2,85/3,15/3,3 V na článek. Například pro 3S LiPo s nastavením „Střední“ je vypínací napětí 3,15×3 = 9,45 V.
   • Pro niklové akumulátory: prahové napětí Nízké/Střední/Vysoké je 0/50/65 % počátečního napětí akumulátoru při připojení; 0 % znamená vypnutou napěťovou ochranu. Například plně nabitý 6článkový NiMH akumulátor má napětí 1,44×6 = 8,64 V. Při nastavení „Střední“ je vypínací napětí 8,64×50 % = 4,32 V.
5. Rozběh motoru: Normální/Měkký/Velmi měkký (300 ms / 1,5 s / 3 s)
   • Normální rozběh je vhodný pro modely letadel, Měkký a Velmi měkký pro vrtulníky. Počáteční zrychlení je v měkkých režimech pomalejší: po přidání plynu trvá dosažení plných otáček 1,5 sekundy v režimu Měkký a 3 sekundy v režimu Velmi měkký. Pokud po prvním rozběhu stáhnete plyn zcela dolů a do 3 sekund jej znovu přesunete na maximum, opakovaný rozběh dočasně proběhne v režimu Normální. Tím se omezuje riziko havárie kvůli pomalé odezvě plynu. Tato funkce je vhodná pro akrobatické létání vyžadující rychlou odezvu.
6. Časování: Nízké / Střední / Vysoké
   • Nízké (3,75°) – nastavení pro většinu 2pólových motorů.
   • Střední (15°) – nastavení pro motory se 6 a více póly.
   • Vysoké (26,25°) – nastavení pro motory se 12 a více póly a motory s rotačním pláštěm.
   • Ve většině případů funguje střední nebo nízké časování dobře u všech typů motorů. Pro vysokou účinnost doporučujeme nízké časování pro 2pólové motory, zpravidla s vnitřním rotorem, a střední pro motory se 6 a více póly, zpravidla s rotačním pláštěm. Pro vyšší otáčky lze nastavit vysoké časování. Některé motory však vyžadují jiné nastavení, proto se řiďte doporučením jejich výrobce.
   Poznámka

   Po každé změně časování nejprve vyzkoušejte motor na zemi!

7. Music/LiPo Cells – nepoužívá se.
8. Option – nepoužívá se.

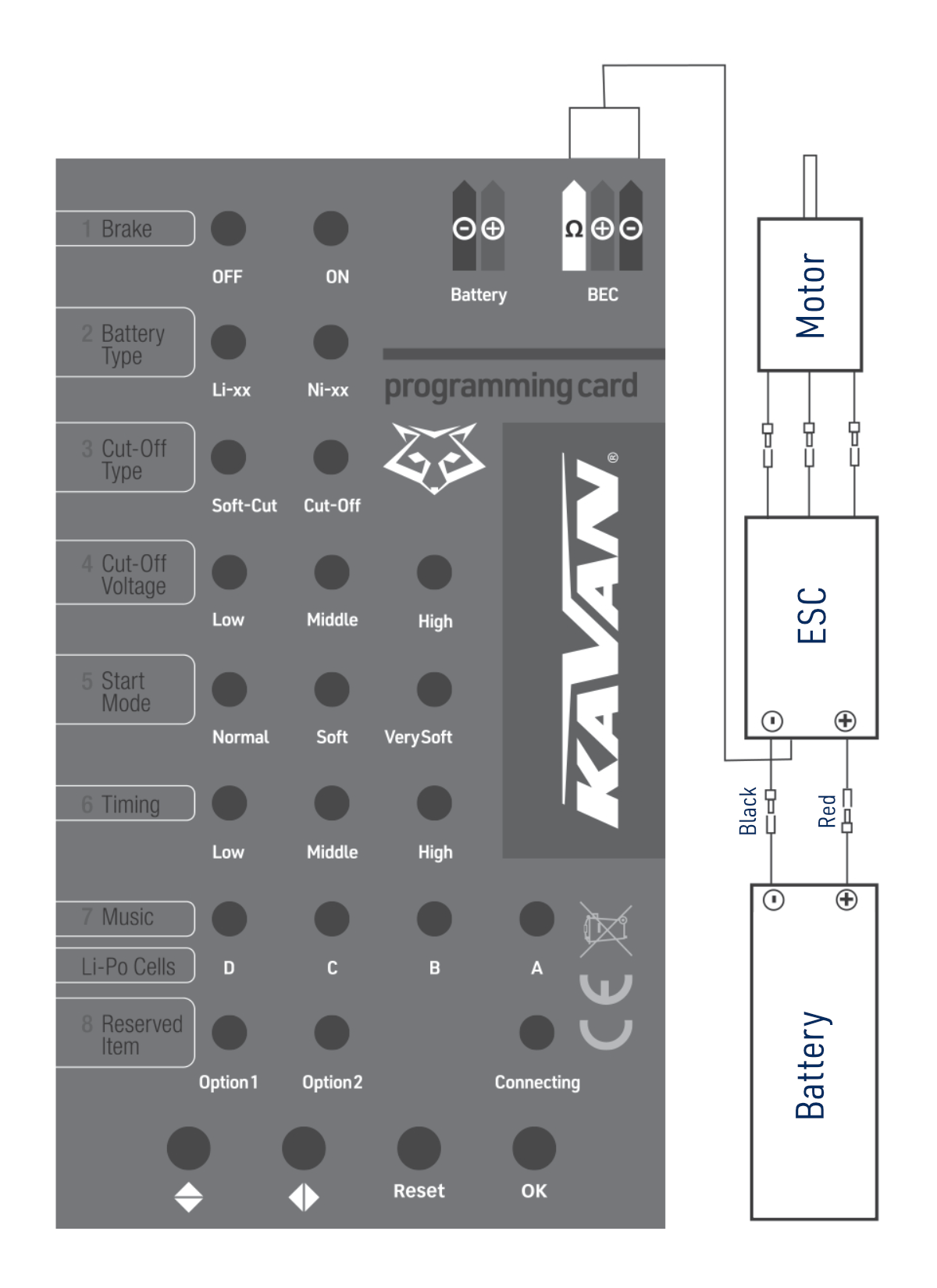

Postup zapojení

Upozornění

Regulátor programujte po instalaci do modelu s připojeným motorem. Z bezpečnostních důvodů odmontujte vrtuli.

1. Odpojte pohonný akumulátor od regulátoru.
2. U regulátoru KAVAN s vestavěným BEC odpojte třížilový přijímačový kabel regulátoru od přijímače a zapojte jej do zásuvky „BEC“ v pravém horním rohu programovací karty.
3. Připojte pohonný akumulátor k regulátoru.
4. LED na kartě se rozsvítí a zobrazí aktuální hodnoty programovatelných funkcí regulátoru.

Poznámka

Pořadí kroků 2 a 3 nesmíte zaměnit! Jinak programovací karta nebude správně pracovat.

Upozornění

K napájení programovací karty nepoužívejte akumulátor s napětím vyšším než 6 V!

Obsluha

Alternativní programování pomocí vysílače znázorňuje (Obr. 2); podrobnosti naleznete v návodu k regulátorům KAVAN.

Tlačítkem Nahoru/Dolů ⮝ / ⮟ vyberte programovatelnou funkci; její LED bude blikat. Tlačítkem Vlevo/Vpravo ⮜/⮞ vyberte hodnotu signalizovanou blikající LED. Stiskem OK odešlete nastavení do regulátoru. Modrá LED „Connecting“ během přenosu bliká a po přijetí a uložení nastavení přestane blikat. Pro obnovení továrního nastavení stiskněte RESET a poté OK.

Příloha

Zásady bezpečného provozu

• Při prvním zkoušení regulátoru a motoru nemontujte na motor vrtuli (letadlo) ani hnací pastorek (vrtulník). Nejprve ověřte správné nastavení RC soupravy. Vrtuli nebo pastorek namontujte až po potvrzení, že je nastavení správné.
• Nikdy nepoužívejte prasklé nebo propíchnuté akumulátorové články.
• Nikdy nezkratujte vývody akumulátoru ani motoru.
• K izolaci kabelů vždy používejte vhodný izolační materiál.
• Vždy používejte spolehlivé konektory s nezáměnnou polaritou.
• Nesprávná polarita akumulátoru poškodí kartu i regulátor a znamená ztrátu záruky.
• Používejte pouze akumulátory podporované kartou a regulátorem. Nepřekračujte stanovené napájecí napětí žádného z obou zařízení a před připojením zkontrolujte polaritu.
• Po připojení akumulátoru zacházejte s modelem tak, jako by se motor mohl kdykoliv rozběhnout. Držte prsty, obličej a volné části oděvu mimo dosah vrtule. Vy ani přihlížející nestůjte v rovině otáčení ani přímo před rotujícími částmi.
• Kartu neponořujte do vody a chraňte ji před namočením, když je zapnutá.

Záruční a pozáruční servis

Na veškeré příslušenství regulátorů KAVAN se vztahuje dvouletá záruka na výrobní vady a závady. Při reklamaci v záruční době vždy přiložte kopii dokladu o koupi a servisním pracovníkům poskytněte co nejpodrobnější a úplné informace o zjištěné závadě, způsobu používání a dalších okolnostech, které usnadní posouzení reklamace a urychlí její vyřízení. Reklamaci uplatněte v prodejně, kde jste výrobek zakoupili. Pokud to není možné, můžete se obrátit přímo na KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česko | +420 466 260 133 | info@kavanrc.com

Záruka a omezení odpovědnosti

Jako výrobce tohoto výrobku nemůžeme ovlivnit dodržování těchto pokynů při zapojování a instalaci regulátoru do modelu. Stejně tak nemůžeme ovlivnit stavbu, provoz ani údržbu součástí RC soupravy. Z tohoto důvodu KAVAN odmítá odpovědnost za ztráty, škody nebo finanční náklady způsobené nesprávným použitím či provozem námi dovážených výrobků nebo jakkoliv spojené s takovou činností.

Nestanoví-li zákon jinak, povinnost KAVAN k náhradě škody je bez ohledu na uplatněné právní důvody omezena kupní cenou těch výrobků KAVAN, které se přímo podílely na události způsobující škodu. To neplatí, pokud byl výrobce soudně zavázán k neomezené náhradě na základě prokázaného úmyslu nebo hrubé nedbalosti. Zaručujeme, že naše výrobky splňují platné právní předpisy. Záruka se nevztahuje na poruchy a vady způsobené:

• Zneužití nebo nesprávné použití.
• Opožděná, nesprávná nebo neprovedená údržba či údržba provedená neautorizovaným servisem.
• Nesprávné zapojení.
• Použití příslušenství, které KAVAN Europe s.r.o. neschválila ani nedoporučila.
• Úpravy nebo opravy neprovedené servisem autorizovaným KAVAN Europe s.r.o.
• Neúmyslné nebo úmyslné poškození.
• Běžné opotřebení.
• Provoz zařízení mimo meze uvedené v technických údajích.

KAVAN Europe s.r.o. zaručuje, že tento výrobek je v okamžiku prodeje bez vad materiálu i zpracování. KAVAN Europe s.r.o. si rovněž vyhrazuje právo tuto záruku změnit nebo upravit bez předchozího upozornění. Zařízení je průběžně zdokonalováno a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného KAVAN Europe s.r.o. po dobu 24 měsíců. Záruka se nevztahuje na přirozené opotřebení při běžném používání, protože jde o modelářský výrobek, jehož součásti jsou zatěžovány podstatně více než u běžných hraček.

Záruka se rovněž nevztahuje na části zařízení nesprávně instalované, hrubě či nesprávně používané nebo poškozené při nehodě, ani na části opravené či upravené neoprávněnou osobou. To zahrnuje i uživatelem nanesené voděodolné spreje a nátěry. Stejně jako jinou citlivou elektroniku nevystavujte zařízení vysokým ani nízkým teplotám, vlhkosti, prachu, prudkým mechanickým otřesům a nárazům. Nenechávejte je dlouhodobě na přímém slunci.

Za nesprávnou instalaci se považuje také nedostatečné upevnění, mechanické namáhání kabelů a nedostatečné chlazení.

Záruční opravy uplatňujte v prodejně, kde jste výrobek zakoupili.

Je-li to možné, při odesílání výrobku do servisu použijte původní obal. Přiložte datovaný popis používání a závady spolu s úplnou adresou a telefonním číslem.

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že programovací karta KAVAN splňuje základní požadavky příslušných směrnic EU týkajících se elektromagnetické kompatibility. Úplné znění EU prohlášení o shodě je dostupné na www.kavanrc.com/doc.
