KAVAN Carte de programmation PRO/Plus - Notice d’utilisation

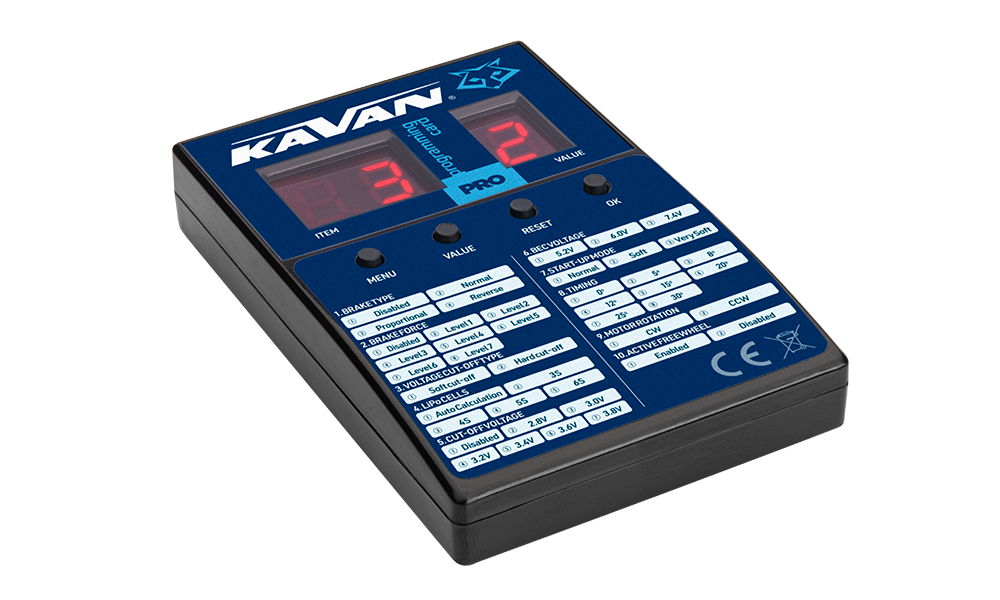

KAVAN PRO/Plus Carte de programmation
Introduction
La carte de programmation KAVAN PRO/Plus est facile à utiliser et à transporter. Toutes les fonctions programmables figurent sur la carte.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Tension d’entrée | 4,8–8,4 V CC |
| Dimensions | 88×58×14 mm |
| Masse | 40 g |
Alimentation recommandée : BEC/SBEC du contrôleur, batterie de réception de 4–5 éléments NiCd/NiMH ou batterie 2S LiPo/Li-ion/LiFe
Description

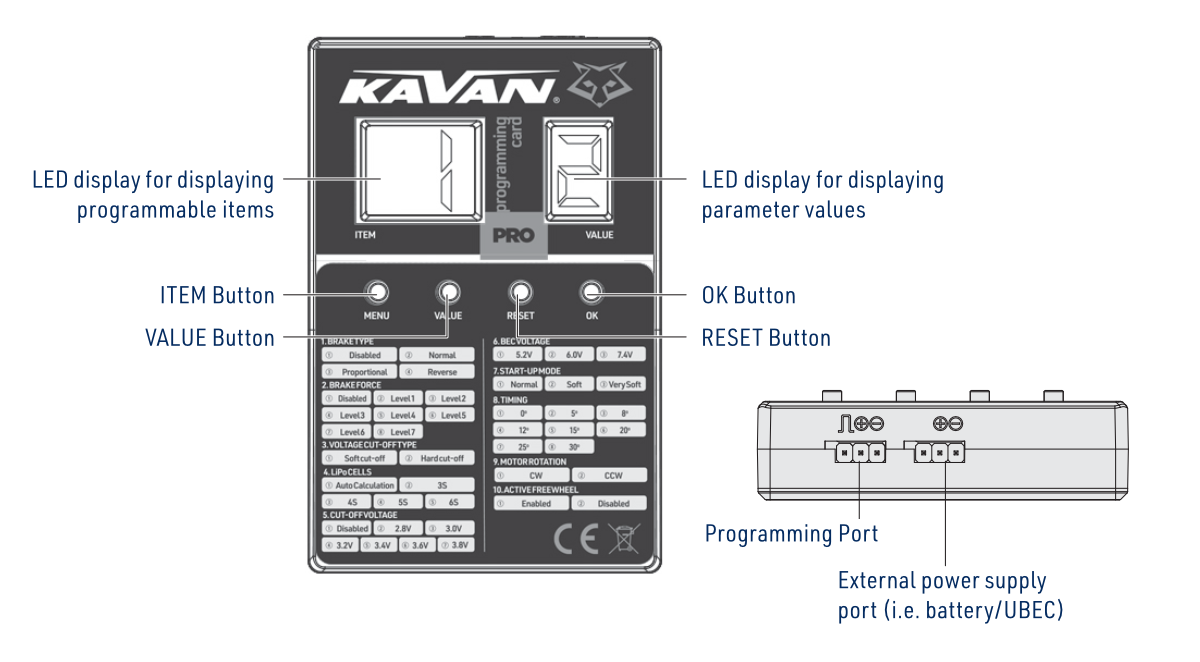

Les commandes et prises sont illustrées sur la (Fig. 1).
Partie principale
Branchement de la carte de programmation au contrôleur
Débranchez la batterie du contrôleur avant de raccorder la carte de programmation. Sinon, le contrôleur et la carte ne pourront pas communiquer.
Pour un contrôleur KAVAN PRO dont le câble de programmation fournit une tension de sortie de 5,2–7,4 V, branchez ce câble à la prise « (−)(+)(⎍) » de la carte de programmation LED.
Le câble de programmation du contrôleur KAVAN PRO est le câble le plus court, muni d’un connecteur JR.
Pour les contrôleurs KAVAN PRO R-20SB/R-30SB et KAVAN Plus, branchez le câble du signal des gaz à la prise d’alimentation de la carte et le câble de programmation séparé (fil jaune) à sa prise de programmation.
Mise en service de la carte de programmation

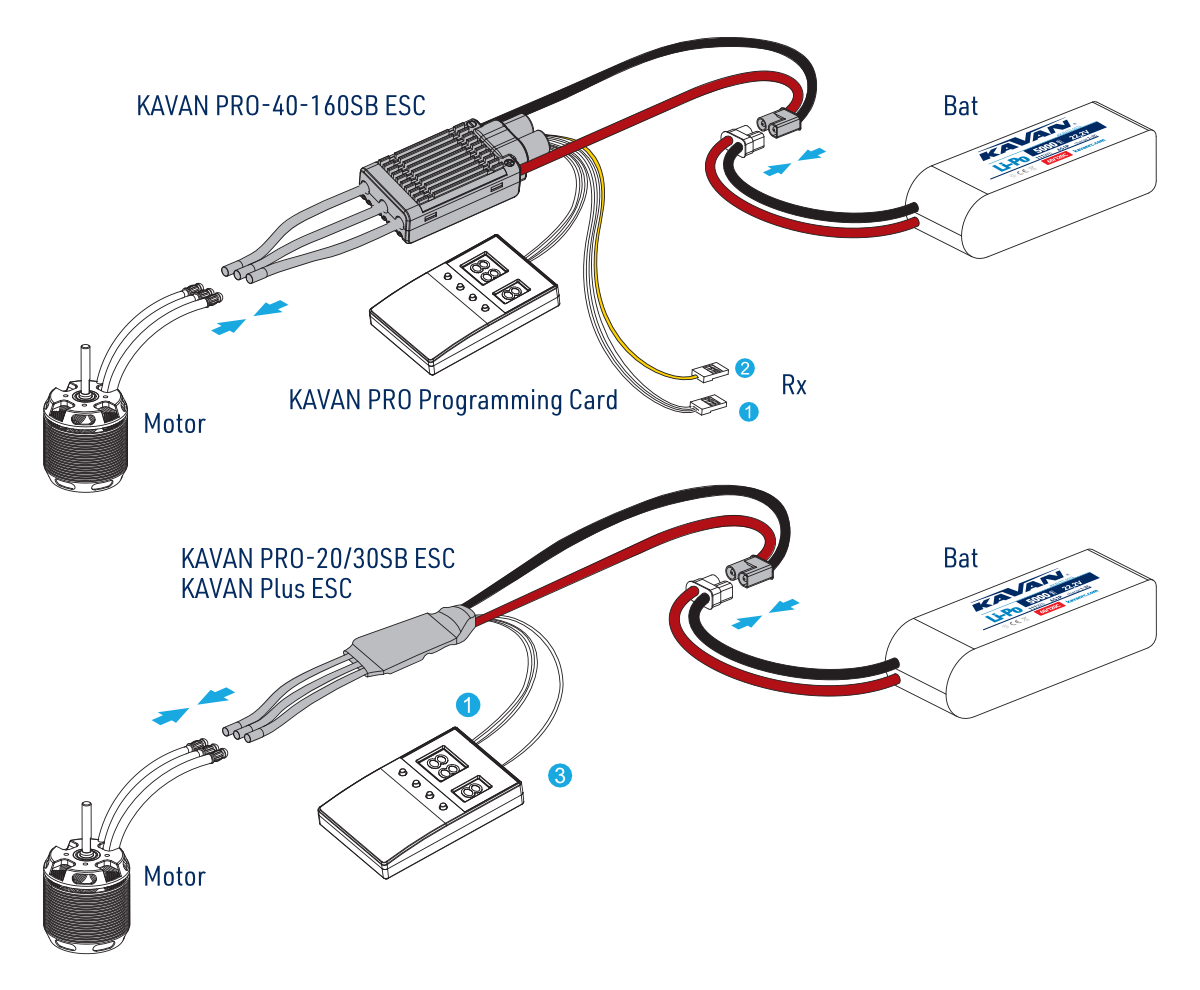

Les schémas de branchement figurent sur la (Fig. 2).
Une fois tous les branchements effectués, raccordez la batterie au contrôleur et mettez-le sous tension. Après quelques secondes, la carte KAVAN PRO affiche les réglages actuels du contrôleur. Si rien ne s’affiche, vérifiez le sens de branchement du câble de programmation et du câble d’alimentation provenant de l’UBEC ou de la batterie supplémentaire. Une fois les branchements vérifiés, débranchez la batterie, attendez 2 secondes et rebranchez-la au contrôleur. Vérifiez si la carte affiche alors des informations.
L’affichage de chiffres ou d’informations sur la carte KAVAN PRO peut prendre quelques secondes.
Programmation du contrôleur KAVAN PRO
Bouton ITEM : appuyez sur ITEM pour sélectionner la fonction à régler ou à vérifier. Son numéro apparaît sur l’afficheur LED de gauche.
Sur la carte illustrée, le bouton de sélection de fonction porte l’inscription MENU.
Bouton VALUE : après la sélection d’une fonction, sa valeur mémorisée dans le contrôleur apparaît sur l’afficheur LED de droite. Appuyez sur VALUE pour la modifier.
Bouton OK : après toutes les modifications souhaitées, appuyez sur OK. Un symbole rouge « —— » apparaît sur l’afficheur LED de droite pendant environ 1–2 secondes pour signaler le transfert des nouvelles valeurs au contrôleur. Il disparaît lorsque toutes les valeurs sont mémorisées.
Bouton RESET : appuyez sur RESET pour rétablir les réglages d’usine du contrôleur.
Après avoir modifié les paramètres, mettez le contrôleur hors tension puis remettez-le sous tension. Sinon, les nouveaux réglages ne seront pas appliqués.
La description détaillée de toutes les fonctions programmables figure dans la notice des contrôleurs KAVAN PRO ou la notice des contrôleurs KAVAN Plus.
Annexe
Précautions de sécurité
- Lors du premier essai du contrôleur et du moteur, ne montez pas l’hélice (avion) ni le pignon d’entraînement (hélicoptère). Vérifiez d’abord les réglages de la radiocommande. Montez l’hélice ou le pignon uniquement après avoir confirmé que les réglages sont corrects.
- N’utilisez jamais d’éléments de batterie fissurés ou perforés.
- Ne court-circuitez jamais les bornes de la batterie ou du moteur.
- Utilisez toujours un matériau isolant adapté pour isoler les câbles.
- Utilisez toujours des connecteurs fiables et détrompés.
- Une inversion de polarité de la batterie endommage la carte et le contrôleur et annule la garantie.
- Utilisez uniquement des batteries compatibles avec la carte et le contrôleur. Ne dépassez la tension d’alimentation spécifiée d’aucun des deux appareils et vérifiez la polarité avant le branchement.
- Une fois la batterie branchée, manipulez le modèle comme si le moteur pouvait démarrer à tout moment. Éloignez les doigts, le visage et les vêtements flottants de l’hélice. Tenez-vous, ainsi que les spectateurs, hors du plan de rotation et jamais directement devant les pièces en rotation.
- N’immergez pas la carte et ne la laissez pas se mouiller lorsqu’elle est sous tension.
Service sous garantie et hors garantie
Tous les accessoires pour contrôleurs KAVAN bénéficient d’une garantie de deux ans contre les défauts de fabrication. Pour toute réclamation pendant cette période, joignez une copie de la preuve d’achat et fournissez au service après-vente des informations aussi détaillées et complètes que possible sur le défaut constaté, votre utilisation et tout autre élément utile à l’évaluation et au traitement rapide de la demande. Adressez votre réclamation au magasin où vous avez acheté le produit. Si cela n’est pas possible, contactez directement KAVAN Europe s.r.o. :
KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tchéquie | +420 466 260 133 | info@kavanrc.com
Garantie et limitation de responsabilité
En tant que fabricant de ce produit, nous ne pouvons pas contrôler le respect de ces instructions lors du raccordement et de l’installation du contrôleur dans votre modèle. Nous ne pouvons pas non plus contrôler la construction, l’utilisation ni l’entretien des éléments de radiocommande. KAVAN décline donc toute responsabilité pour les pertes, dommages ou frais résultant d’une utilisation incorrecte des produits que nous importons, ou liés de quelque manière que ce soit à une telle utilisation.
Sauf disposition légale contraire, l’obligation d’indemnisation de KAVAN est limitée, quel que soit le fondement juridique invoqué, au prix d’achat des produits KAVAN directement impliqués dans l’événement à l’origine du dommage. Cette limitation ne s’applique pas si le fabricant a été judiciairement tenu à une indemnisation illimitée en raison d’une faute intentionnelle ou d’une négligence grave avérée. Nous garantissons que nos produits respectent les dispositions légales en vigueur. La garantie ne couvre pas les pannes et défauts résultant des causes suivantes :
- Usage abusif ou incorrect.
- Entretien tardif, incorrect, absent ou effectué par un service non autorisé.
- Raccordement incorrect.
- Utilisation d’accessoires non approuvés ou non recommandés par KAVAN Europe s.r.o.
- Modifications ou réparations effectuées par un service non autorisé par KAVAN Europe s.r.o.
- Dommages accidentels ou délibérés.
- Usure normale.
- Utilisation hors des limites de fonctionnement indiquées dans les caractéristiques techniques.
KAVAN Europe s.r.o. garantit que ce produit est exempt de défauts de matériaux et de fabrication au moment de la vente. KAVAN Europe s.r.o. se réserve également le droit de modifier cette garantie sans préavis. L’équipement fait l’objet d’améliorations continues et le fabricant se réserve le droit d’en modifier la conception sans préavis.
Ce certificat donne droit à une réparation gratuite sous garantie du produit fourni par KAVAN Europe s.r.o. pendant 24 mois. La garantie ne couvre pas l’usure naturelle liée à une utilisation normale, car les pièces de ce produit destiné au modélisme subissent des contraintes nettement supérieures à celles des jouets ordinaires.
La garantie ne couvre pas non plus les pièces mal installées, manipulées brutalement ou incorrectement, endommagées lors d’un accident, ou réparées ou modifiées par une personne non autorisée. Cela inclut l’application par l’utilisateur de sprays ou de revêtements d’étanchéité. Comme tout appareil électronique délicat, protégez cet équipement des températures élevées ou basses, de l’humidité, de la poussière, des secousses mécaniques violentes et des chocs. Ne le laissez pas longtemps en plein soleil.
Une installation incorrecte comprend également une fixation insuffisante, des contraintes mécaniques sur les câbles et un refroidissement insuffisant.
Demandez les réparations sous garantie au magasin où vous avez acheté le produit.
Si possible, utilisez l’emballage d’origine pour renvoyer le produit au service après-vente. Joignez une description datée de son utilisation et du défaut, ainsi que votre adresse complète et votre numéro de téléphone.
Recyclage (Union européenne)
Les équipements électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les ordures ménagères. Ils doivent être remis à un centre spécialisé de collecte et de recyclage. Dans les pays de l’UE (Union européenne), les appareils électriques ne doivent pas suivre la filière des déchets ménagers ordinaires (DEEE – déchets d’équipements électriques et électroniques, directive 2012/19/UE). Vous pouvez déposer les appareils inutilisés au centre de collecte ou de recyclage le plus proche, où ils seront éliminés ou recyclés gratuitement et en sécurité. Vous contribuez ainsi à la protection de l’environnement.
Déclaration UE de conformité
KAVAN Europe s.r.o. déclare par la présente que la carte de programmation KAVAN PRO/Plus satisfait aux exigences essentielles des directives de l’UE relatives à la compatibilité électromagnétique. Le texte intégral de la déclaration UE de conformité est disponible sur www.kavanrc.com/doc.
