KAVAN UBEC - Návod na použitie

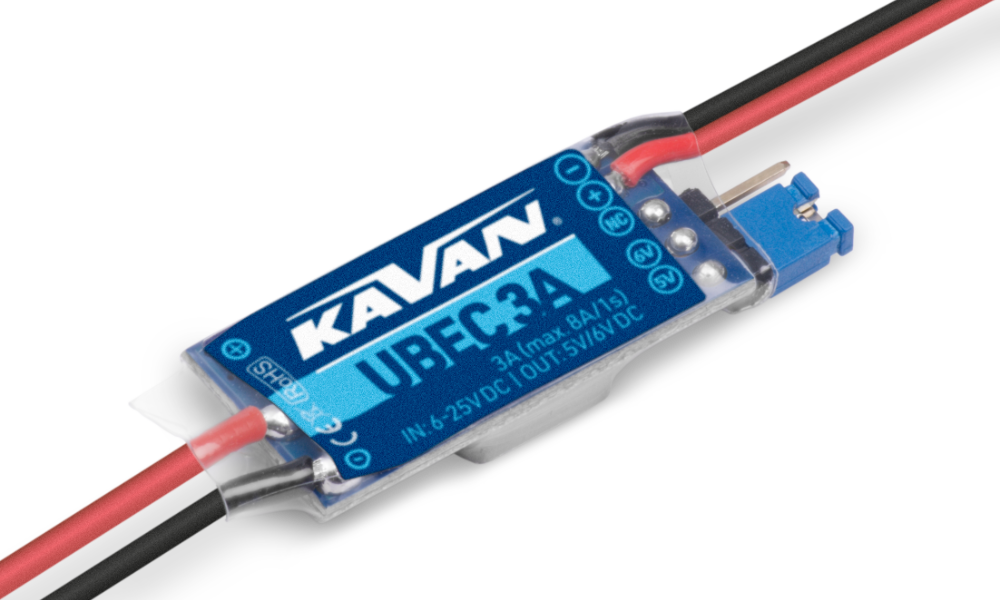

KAV32.21505

UBEC 3A

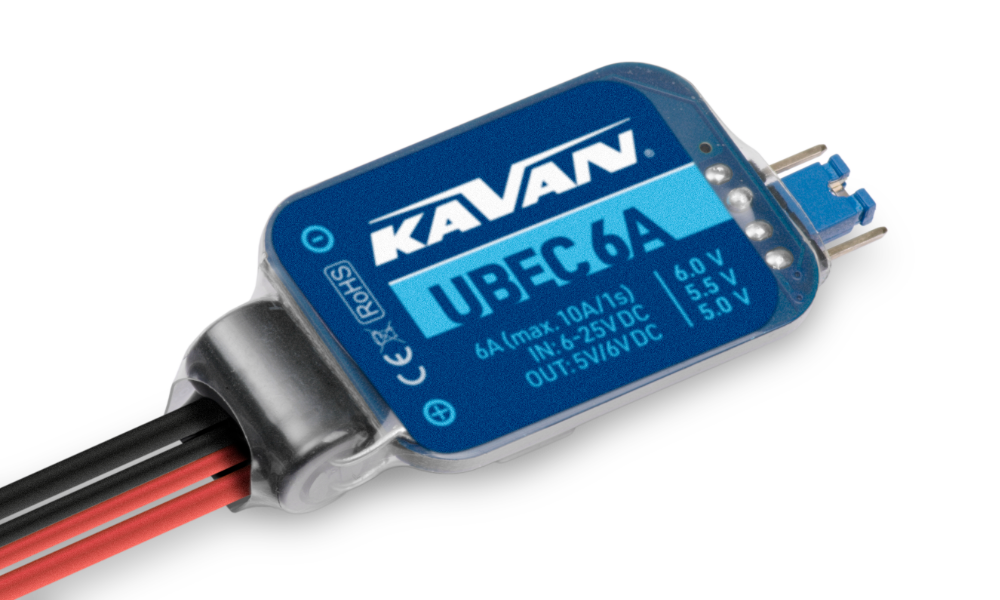

KAV32.21515

UBEC 6A

Úvod

Blahoželáme vám k zakúpeniu KAVAN UBEC, spínaného stabilizátora napájania (SBEC). Moderné súčiastky a optimalizované obvodové riešenie obmedzujú rušenie RC súpravy. Prevádzkový stav UBEC signalizuje LED: pri správnej činnosti svieti namodro. Vstup je chránený proti prepólovaniu; pri opačnom pripojení napájacieho akumulátora UBEC nepracuje.

Technické údaje

Typ	UBEC 3A	UBEC 6A
Funkcia	Spínaný stabilizátor napájania	Spínaný stabilizátor napájania
Vstupné napätie	6–25 V DC (2–6s LiPo/5–18 NiXX)	6–25 V DC (2–6s LiPo/5–18 NiXX)
Výstupné napätie	5,0/6,0 V, prepínateľné	5,0/5,5/6,0 V, prepínateľné
Výstupný prúd	3 A trvalý / 5 A špičkový	6 A trvalý / 10 A špičkový
Rozmery	30×9×6 mm	45×23×10 mm
Hmotnosť	7 g	18 g

Hlavná časť

Používanie UBEC

1. Výstupné napätie: Požadované výstupné napätie zvoľte umiestnením skratovacej prepojky na pravej strane UBEC.

   Upozornenie

   Niektoré servá sa nesmú prevádzkovať pri napätí vyššom ako 5,0 V!

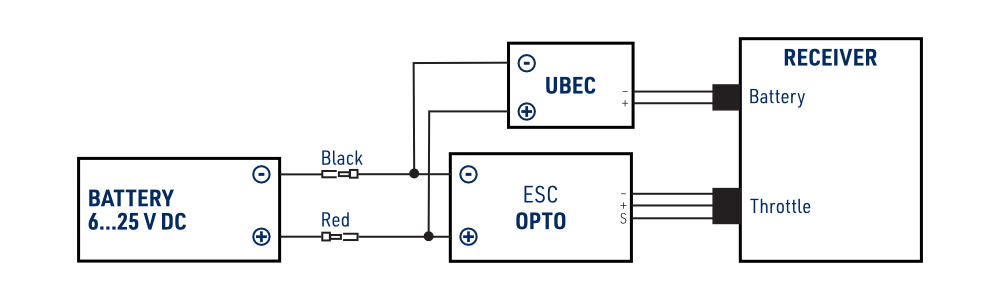

2. Elektrolet s OPTO regulátorom: UBEC pripojte priamo k vývodom pohonného akumulátora pri dodržaní správnej polarity. Výstupný konektor zapojte do zásuvky „Battery“ na prijímači alebo do ľubovoľného voľného servovýstupu. (Obr. 1)

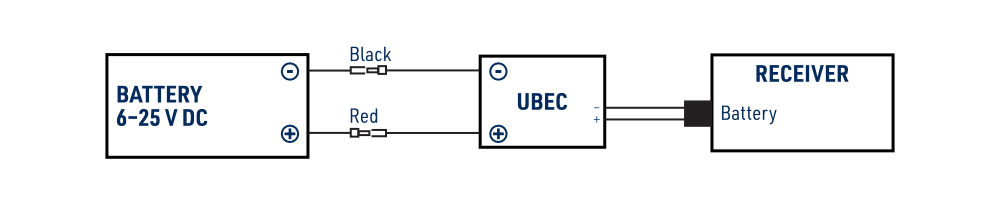

3. Model so spaľovacím motorom alebo vetroň: UBEC pripojte priamo k vývodom prijímačového akumulátora pri dodržaní správnej polarity. Výstupný konektor zapojte do zásuvky „Battery“ na prijímači alebo do ľubovoľného voľného servovýstupu. (Obr. 2)

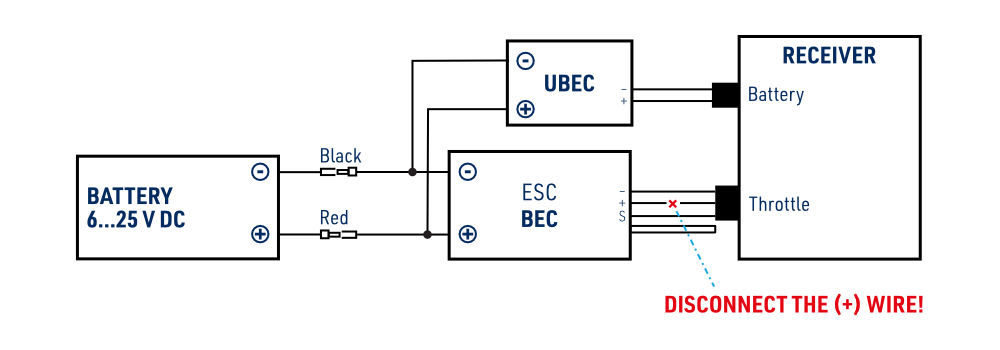

4. Elektrolet s regulátorom vybaveným BEC: Najprv musíte vyradiť vnútorný BEC regulátora. Vyberte kontakt červeného vodiča (+) zo servokonektora regulátora a zaizolujte ho zmršťovacou bužírkou. UBEC zapojte rovnako ako vyššie. (Obr. 3)

Poznámka

Na obmedzenie prípadného rušenia umiestnite UBEC v modeli najmenej 5 cm od prijímača. Ak ťažkosti pretrvávajú, najmä pri AM/FM súpravách 27, 35 alebo 40 MHz, môžete rušenie potlačiť nasadením feritového krúžku na výstupný kábel UBEC.

Príloha

Záručný a pozáručný servis

Na všetko príslušenstvo regulátorov KAVAN sa vzťahuje dvojročná záruka na výrobné chyby a poruchy. Pri reklamácii v záručnej dobe vždy priložte kópiu dokladu o kúpe a servisným pracovníkom poskytnite čo najpodrobnejšie a úplné informácie o zistenej poruche, spôsobe používania a ďalších okolnostiach, ktoré uľahčia posúdenie reklamácie a urýchlia jej vybavenie. Reklamáciu uplatnite v predajni, kde ste výrobok zakúpili. Ak to nie je možné, môžete sa obrátiť priamo na KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česko | +420 466 260 133 | info@kavanrc.com

Záruka a obmedzenie zodpovednosti

Ako výrobca tohto výrobku nemáme kontrolu nad dodržiavaním týchto pokynov pri zapájaní a inštalácii UBEC do modelu. Rovnako nemáme kontrolu nad spôsobom zostavenia, prevádzky a údržby súčastí RC súpravy. KAVAN preto odmieta zodpovednosť za straty, škody alebo finančné náklady spôsobené nesprávnym použitím či prevádzkou nami dovážaných výrobkov alebo akokoľvek súvisiace s takouto činnosťou.

Ak zákon neustanovuje inak, povinnosť KAVAN nahradiť škodu je bez ohľadu na uplatnené právne dôvody obmedzená kúpnou cenou tých výrobkov KAVAN, ktoré sa priamo podieľali na udalosti spôsobujúcej škodu. To neplatí, ak bol výrobca súdom zaviazaný k neobmedzenej náhrade na základe preukázaného úmyslu alebo hrubej nedbanlivosti. Zaručujeme, že naše výrobky spĺňajú platné právne predpisy. Záruka sa nevzťahuje na poruchy a chyby spôsobené:

• Zneužitie alebo nesprávne použitie.
• Oneskorená, nesprávna alebo nevykonaná údržba či údržba vykonaná neautorizovaným servisom.
• Nesprávne zapojenie.
• Použitie príslušenstva, ktoré KAVAN Europe s.r.o. neschválila ani neodporučila.
• Úpravy alebo opravy nevykonané servisom autorizovaným KAVAN Europe s.r.o.
• Neúmyselné alebo úmyselné poškodenie.
• Bežné opotrebovanie.
• Prevádzka zariadenia mimo medzí uvedených v technických údajoch.

KAVAN Europe s.r.o. zaručuje, že tento výrobok je v okamihu predaja bez chýb materiálu aj spracovania. KAVAN Europe s.r.o. si zároveň vyhradzuje právo túto záruku zmeniť alebo upraviť bez predchádzajúceho upozornenia. Zariadenie sa priebežne zdokonaľuje a výrobca si vyhradzuje právo zmeniť konštrukciu bez predchádzajúceho upozornenia.

Tento záručný list vás oprávňuje na bezplatnú záručnú opravu výrobku dodaného KAVAN Europe s.r.o. počas 24 mesiacov. Záruka sa nevzťahuje na prirodzené opotrebovanie pri bežnom používaní, pretože ide o modelársky výrobok, ktorého súčasti sú zaťažované podstatne viac ako pri bežných hračkách.

Záruka sa tiež nevzťahuje na časti zariadenia nesprávne nainštalované, hrubo či nesprávne používané alebo poškodené pri nehode, ani na časti opravené či upravené neoprávnenou osobou. To zahŕňa aj používateľom nanesené vodoodolné spreje a nátery. Rovnako ako inú citlivú elektroniku nevystavujte zariadenie vysokým ani nízkym teplotám, vlhkosti, prachu, prudkým mechanickým otrasom a nárazom. Nenechávajte ho dlhodobo na priamom slnku.

Záručné opravy uplatňujte v predajni, kde ste výrobok zakúpili.

Ak je to možné, pri odosielaní výrobku do servisu použite pôvodný obal. Priložte opis používania a poruchy s dátumom spolu s úplnou adresou a telefónnym číslom.

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.

EÚ vyhlásenie o zhode

KAVAN Europe s.r.o. týmto vyhlasuje, že spínaný stabilizátor napájania KAVAN UBEC spĺňa základné požiadavky príslušných smerníc EÚ týkajúcich sa elektromagnetickej kompatibility. Úplné znenie EÚ vyhlásenia o zhode je dostupné na www.kavanrc.com/doc.
