KAVAN V5 - Průvodce rychlým spuštěním

KAV16.1009

KAVAN V5 - modrý

Úvod

KAVAN V5 je základní 24kanálová RC souprava využívající přenosový systém ACCESS nebo ACCST v pásmu 2,4 GHz s plnou podporou telemetrie. Nabízí odezvu až 4 ms a dosah až desítek kilometrů. Nový, nenáročný a přehledný operační systém ECOS usnadňuje ovládání, nastavení i osvojení práce se soupravou. V5 lze spárovat s řadou přijímačů KAVAN a FrSky, s telemetrií i bez ní, s klasickými PWM i sériovými výstupy. Hodí se pro začátečníky, jednodušší modely i RTF sady. Lze ji snadno nastavit pro letadla, vrtulníky, lodě i pozemní modely.

Technické údaje

Přenosový systém	ACCESS / ACCST 2,4 GHz
Anténa	Vestavěná 2,4 GHz
Zisk	3,01 dBi
Rozměry	185×161×91 mm (Š×V×H)
Hmotnost	515 g (bez akumulátoru)
Operační systém	ECOS
Vnitřní VF modul	ISRM-Lite
Počet kanálů	Až 24
Provozní napětí	6,5–8,4 V (2S Li-ion akumulátor)
Provozní teplota	−10–60 °C
Pracovní proud	100 mA při 7,4 V
Pracovní kmitočet	2,4015–2,4820 GHz
Rozměry prostoru pro akumulátor	69,5×38,5×20 mm (Š×V×H)
Vyzářený výkon	≤15 dBm (E.I.R.P.)
Nabíjecí proud	≤1 A ± 200 mA
Napětí USB adaptéru	5 ± 0,2 V
Proud USB adaptéru	> 2,0 A
Displej	Monochromatický LCD 2,15" s rozlišením 128×64 px

Vlastnosti

• 8 přepínatelných letových režimů a výchozí režim FM0
• Plná telemetrie s přenosem dat z široké řady senzorů
• Paměť až pro 32 modelů
• 1 třípolohový přepínač (krátký)
• 2 dvoupolohové přepínače (dlouhé)
• 1 programovatelný otočný ovladač
• 4 digitální trimy
• Přesné potenciometrické křížové ovladače s hliníkovými koncovkami pák obráběnými CNC
• Kabelový režim učitel–žák (konektor 3,5 mm)
• Názvy modelů se 7 znaky
• Obrácení smyslu chodu serv
• Nastavení koncových bodů
• Nastavení rychlosti serv
• Resetování dat
• Nastavení nouzových výchylek Fail-safe
• Nastavení průběhu výchylek exponenciálou nebo 17bodovou křivkou
• Volně programovatelné mixy
• Logické spínače
• Jednoduché a intuitivní uživatelské rozhraní
• Monitor serv
• 2 časomíry (stopky nebo odpočet)
• Nastavitelný jas podsvícení displeje
• Kalibrace křížových ovladačů
• Zvuková signalizace
• Kontrola dosahu
• Provoz až se 3 přijímači (ACCESS; redundance vyžaduje kompatibilní propojení přijímačů)

Obsah sady

• Vysílač KAVAN V5
• Akumulátor 2S Li-ion 2600 mAh
• Přijímač KAVAN R6L

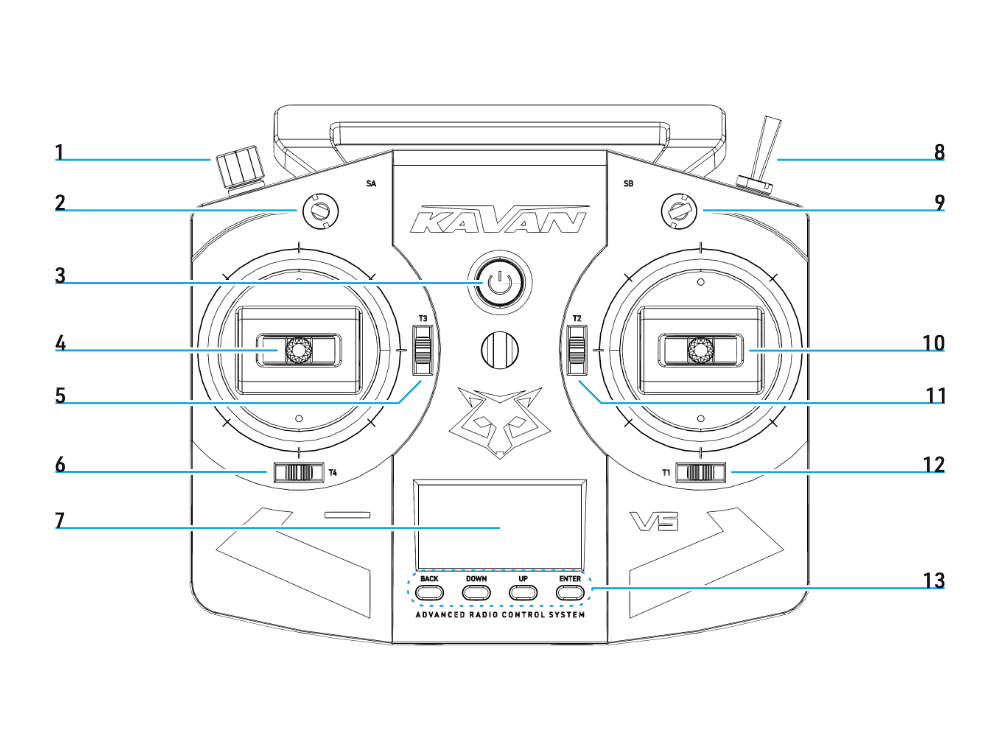

Popis vysílače

1. Programovatelný otočný ovladač mixu
2. Třípolohový přepínač SA
3. Vypínač
4. Levý křížový ovladač
5. Trim T3
6. Trim T4
7. Monochromatický displej
8. Dvoupolohový přepínač SC
9. Dvoupolohový přepínač SB
10. Pravý křížový ovladač
11. Trim T2
12. Trim T1
13. Navigační tlačítka BACK/DOWN/UP/ENTER

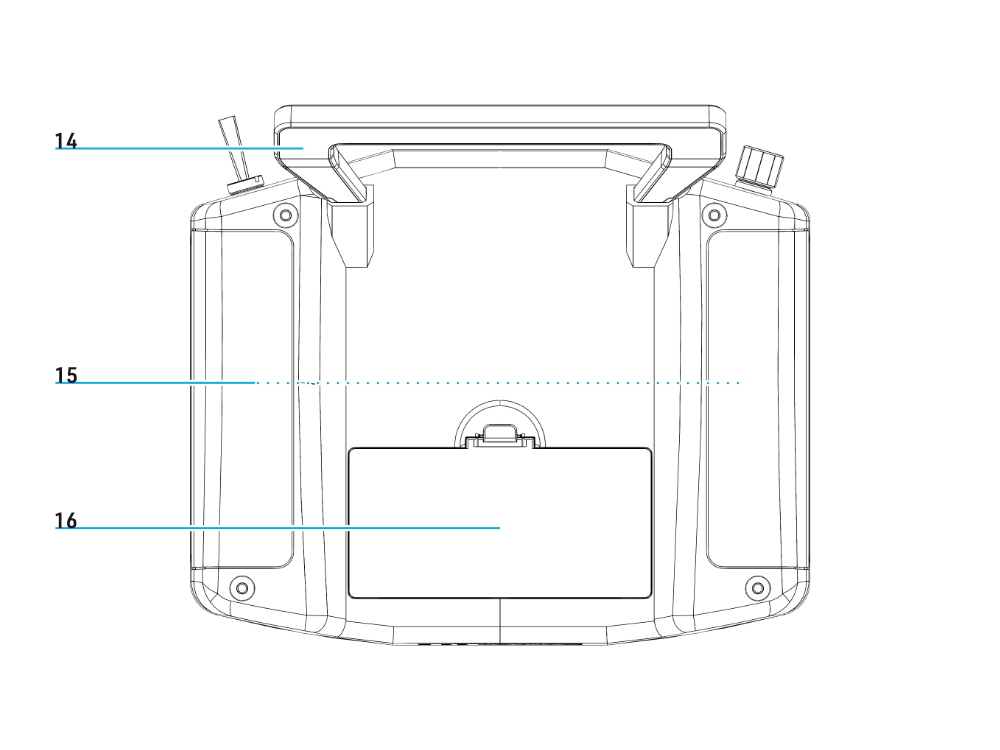

14. Rukojeť
15. Texturované úchopy
16. Prostor pro akumulátor

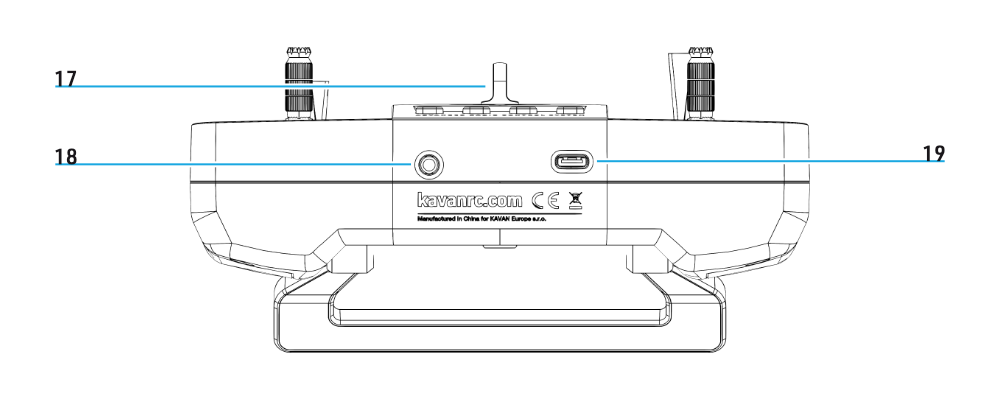

17. Háček pro popruh vysílače
18. Konektor 3,5 mm
19. USB-C port

Hlavní část

Nastavení křížových ovladačů

Změna módu

V nabídce Radio Setup změňte současný mód (výchozí je mód 2) na požadovaný. Vypněte vysílač, sejměte kryt prostoru pro akumulátor, odpojte a vyjměte akumulátor. Vyšroubujte 4 šrouby zadního krytu a kryt sejměte; nenamáhejte anténní vodiče ani vnitřní kabeláž. Podle zvoleného módu přemístěte nastavovací šroub neutralizačního mechanismu do druhého křížového ovladače.

Podle potřeby nastavte sílu vratných pružin a aretaci plynu. Ověřte pevné připojení všech vodičů i antén a dbejte, aby se kabely nepřiskříply. Nasaďte zadní kryt vysílače a upevněte jej 4 šrouby. Připojte akumulátor se správnou polaritou, vložte jej a nasaďte kryt jeho prostoru. Před použitím modelu kalibrujte křížové ovladače a ověřte smysl pohybu i neutrální polohu všech ovládaných funkcí.

Nabíjení akumulátoru

Součástí balení je Li-ion akumulátor 2S (7,4 V) s kapacitou 2600 mAh. Vysílač má vestavěný balancér pro nabíjení 2S akumulátoru přes USB-C. Prostor pro akumulátor má rozměry 69,5×38,5×20 mm (Š×V×H).

Upozornění

Pro nabíjení přes USB použijte vhodný USB adaptér s napětím 5 ± 0,2 V a proudem >2,0 A.

LED

• SVÍTÍ: probíhá nabíjení
• NESVÍTÍ: nabíjení dokončeno
• BLIKÁ: chyba nabíjení

Navigační ovládání

Tlačítkem BACK se vracíte zpět, tlačítky UP/DOWN procházíte nabídky nebo měníte hodnoty a tlačítkem ENTER vybíráte či potvrzujete.

Podrobný popis nabídek najdete v uživatelském návodu ECOS. Následující kroky popisují počáteční nastavení modelu.

Vytvoření modelu

1. Otevřete nabídku Model select, vyberte volnou pozici a pokračujte volbou Create model.
2. Vyberte typ modelu.
3. Nově vytvořený model pojmenujte a nastavte.

Nastavení modelu - vnitřní VF modul

Vyberte model a otevřete stránku 2/10 nabídky Edit model. Vnitřní VF modul zapněte volbou požadovaného protokolu ACCESS nebo ACCST D16 v položce „Mode“.

Rozsah kanálů

Vestavěný VF modul podporuje až 24 kanálů s ACCESS; ACCST D16 podporuje nejvýše 16 kanálů. Rozsah lze nastavit a před použitím jej musíte zkontrolovat. V nabídce Channel Range zvolte počet kanálů používaných modelem (CH1–8, CH1–16 nebo CH1–24). Další nastavení kanálů najdete v nabídce Outputs na stránce 5/10.

ID přijímače

RxNum určuje model pro párování s přijímačem. Má rozsah 00–63, výchozí hodnota je 00. Každému modelu přiřaďte jiné číslo. Stejné číslo použijte pouze záměrně pro tentýž přijímač se shodným nastavením; jinak může přijímač ovládat nesprávná paměť modelu.

Registrace a párování

Zvolte protokol a kompatibilní firmware požadovaný přijímačem. ACCESS vyžaduje registraci a následné párování; ACCST D16 vyžaduje pouze párování.

Nebezpečí

Před registrací, párováním, programováním nebo zkouškou fail-safe odpojte elektromotor nebo zastavte spalovací motor. Model zajistěte a zabraňte nečekanému spuštění motoru.

Protokol ACCESS

1. Registraci zahajte volbou [Reg] v nabídce Module.
2. Zobrazí se okno „Waiting…“.
3. Podržte párovací tlačítko přijímače a zapněte jeho napájení. Počkejte na rozpoznání přijímače.
4. Nyní lze nastavit Registration ID a User ID.
5. Můžete zvolit vlastní název přijímače.
6. Nastavení dokončete tlačítkem ENTER. Zobrazí se dialog „Registration OK“. Pokračujte volbou [OK].
7. Vypněte přijímač. Registrace je dokončena, ale pro použití musíte přijímač ještě spárovat s vysílačem.

Reg. ID

Jde o jedinečný identifikátor vysílače. Pro sdílení modelů pomocí Smart Share jej lze změnit na společný nebo vlastní kód. Pokud sdílíte modely mezi vlastními vysílači nebo s dalšími modeláři, musí mít tyto vysílače stejné RID. RID je údaj vysílače (Owner Registration ID), který se zapisuje do paměti přijímače. Mají-li dva vysílače stejné RID, můžete mezi nimi pomocí Smart Share snadno sdílet modely včetně přijímačů.

Název RX

Přijímač dostane název automaticky při prvním spárování. Název lze kdykoliv změnit. Při použití více přijímačů pomáhá rozlišit jejich nastavení, například:

• RX4R1 pro CH1–8
• RX4R2 pro CH9–16
• RX4R3 pro CH17–24.

UID

UID rozlišuje více přijímačů používaných současně v jednom modelu. Pro jediný přijímač můžete ponechat výchozí hodnotu 0. Při použití více přijímačů v jednom modelu je nutné UID změnit, obvykle:

• 0 pro CH1–8
• 1 pro CH9–16
• 2 pro CH17–24.

Poznámka

UID nelze z přijímače zpětně přečíst, proto přijímač vhodně označte.

Párování

Párováním přiřadíte přijímač zaregistrovaný ve fázi 1 konkrétnímu vysílači. Přijímač pak komunikuje pouze s tímto vysílačem, dokud jej nespárujete s jiným.

1. Vyberte pozici přijímače a stiskněte [Bnd].
2. Zobrazí se zpráva „Waiting for RX…“.
3. Zapněte zaregistrovaný přijímač, aniž byste stiskli jeho párovací tlačítko.
4. Jeho název se zobrazí v seznamu přijímačů.
5. Vyberte přijímač a počkejte na dokončení automatického párování.

• Přijímač ovládá pouze vysílač, se kterým je spárován. Ostatní vysílače v okolí jeho činnost neovlivňují.
• Název přijímače se nyní zobrazí ve zvolené pozici.
• Přijímač je připraven k použití.
• Pro redundantní zapojení postup zopakujte pro pozice přijímačů 2 a 3.

Protokol ACCST D16

ACCST D16 používá párování bez registrace. Firmware vysílače a přijímače musí mít kompatibilní verze ACCST D16 a shodnou regionální variantu.

1. Vypněte přijímač.
2. Zvolte ACCST D16, nastavte ID přijímače a vyberte [Bnd]. Zvolte požadovanou skupinu kanálů a nastavení telemetrie nabízené firmwarem.
3. Podržte párovací tlačítko přijímače a zapněte jeho napájení. Signalizaci párování ověřte podle návodu přijímače a poté tlačítko uvolněte.
4. Ukončete režim párování a vypněte přijímač. Vyžaduje-li postup restart, vypněte i vysílač.
5. Zapněte nejprve vysílač a poté běžným způsobem přijímač. Ověřte signalizaci spojení podle návodu přijímače a vyzkoušejte všechny ovládané funkce.

Přijímač reaguje na spárovaný vysílač a ID modelu. Párování zopakujte při změně přijímače, ID modelu nebo příslušného nastavení protokolu. Výběr názvu přijímače a tři pozice přijímačů používané u ACCESS se na ACCST D16 nevztahují.

Nastavení nouzových výchylek Fail-safe

Při zapnutém Fail-safe jsou k dispozici 4 režimy: Hold, Custom, No pulses a Receiver.

Hold – zachování poloh

Přijímač zachová výstupní hodnoty kanálů před ztrátou signálu. Zvolte tento režim v nabídce a počkejte 9 sekund, než se změna nastavení Fail-safe projeví.

Custom – vlastní nastavení

Přijímač nastaví na všech kanálech předem zvolené výstupní hodnoty. Otevřete nastavení Fail-safe a přepněte Disconnect/Hold/Not Set na „Custom“. Vyberte kanál, pro který chcete nastavit nouzovou výchylku, a potvrďte volbu. Nastavte a potvrďte výstup každého požadovaného kanálu. Počkejte 9 sekund, než se změna nastavení Fail-safe projeví.

No pulses – bez pulzů

Při ztrátě signálu přestane přijímač vysílat řídicí pulzy na PWM výstupech. Zvolte tento režim v nabídce a počkejte 9 sekund, než se změna nastavení Fail-safe projeví.

Receiver – nastavení v přijímači

Při ztrátě signálu se použije režim fail-safe nastavený v přijímači.

Poznámka

Nespoléhejte na neurčené chování fail-safe. Před letem nastavte a vyzkoušejte bezpečnou reakci všech ovládaných funkcí; zachování výstupu plynu může způsobit zranění nebo škodu.

Je-li fail-safe na straně VF modulu vypnutý, použije se nastavení fail-safe v přijímači.

Port S.BUS nepodporuje režim No Pulses a stále vysílá signál. Pro S.BUS vždy nastavte režim „Hold“ nebo „Custom“.

Nebezpečí

Fail-safe vyzkoušejte na zemi s odpojeným elektromotorem nebo zastaveným spalovacím motorem. Ověřte, že ztráta signálu vysílače vyvolá požadované bezpečné polohy a povel k zastavení motoru. Obnovte běžný provoz a před letem ověřte všechny ovládané funkce.

Kontrola dosahu

Před každým letem proveďte zkoušku dosahu. Signál mohou zhoršit odrazy od kovového plotu či betonu a zastínění budovami nebo stromy. Původní návod uvádí orientační RSSI 45–50 ve vzdálenosti 150 m v režimu Range Check. Nejde o zaručenou mez úspěšné zkoušky: výsledek závisí na typu přijímače, instalaci antén a okolí. Řiďte se návodem přijímače a nelétejte, pokud ovládání nebo příjem není spolehlivý.

1. Model umístěte nejméně 60 cm nad zem na nekovový povrch, například dřevěnou lavici. Anténa přijímače má být svisle.
2. Otevřete nabídku „Edit model“, přejděte do části „Module“ a stiskněte [Rng]. V režimu Range Check se účinný dosah sníží na 1/30.
3. Vzdalujte se a kontrolujte spolehlivou činnost všech ovládaných funkcí. Před letem ukončete režim Range Check a ověřte obnovení běžného vysílacího výkonu.

Příloha

Zásady bezpečného provozu

Provoz modelů může být nebezpečný, pokud nedodržíte bezpečnostní pravidla. Následují základní doporučení pro bezpečný provoz.

• Před vzletem ověřte správnou reakci modelu na pohyb křížových ovladačů, přepínačů i všech ostatních ovládacích prvků. Zjistíte-li problém, nelétejte, dokud všechny funkce nepracují správně.
• Nikdy nelétejte za deště, silného větru ani v noci. Voda může způsobit poruchu nebo nesprávnou činnost, ztrátu ovládání a havárii.
• Za letu nikdy nevypínejte vysílač, když motor modelu běží nebo je připojen akumulátor. Ztratíte ovládání a model havaruje. Ani po opětovném zapnutí se běžná činnost neobnoví, dokud vysílač a přijímač nedokončí vnitřní inicializaci.
• Nespouštějte spalovací ani elektrický motor s popruhem vysílače na krku. Popruh může zachytit vrtule nebo rotor a způsobit vážné zranění.
• Nikdy nelétejte v režimu kontroly dosahu. Vysílač v něm pracuje se sníženým výkonem a model může havarovat.
• Nelétejte při fyzické či psychické indispozici; ohrožujete sebe i ostatní. Nikdy nelétejte pod vlivem alkoholu, omamných látek nebo léků ovlivňujících vaše vnímání.
• Nelétejte u letišť, poblíž lidí ani nad nimi, u obytných budov, škol, nemocnic a dalších míst shromažďování osob, u vedení vysokého napětí, vysokých budov a konstrukcí ani komunikačních zařízení.
• Odkládáte-li vysílač při přípravě letu na zem, nestavte jej svisle. Může se převrátit, posunout ovladače a nečekaně roztočit vrtuli či rotor, což může způsobit zranění.
• Za provozu ani bezprostředně po něm se nedotýkejte spalovacích motorů, elektromotorů nebo regulátorů. Mohou být velmi horké.
• Model udržujte po celou dobu letu na dohled. Za budovou nebo jinou velkou překážkou jej nejen přestanete vidět, ale překážka může zastínit VF signál a způsobit ztrátu ovládání.
• Vždy nastavte bezpečné nouzové výchylky fail-safe. Plyn nastavte na zastavený motor; neutrál použijte pouze u pohonu, u kterého je ověřenou polohou zastavení.
• Před každým vzletem ověřte nabití akumulátorů vysílače i přijímače. Nízké napětí způsobí ztrátu ovládání a havárii.
• Na začátku každého letového dne zkontrolujte činnost všech kormidel a proveďte zkoušku dosahu. Při režimu učitel–žák ověřte správnou reakci modelu na oba vysílače. Havárii může způsobit i jediné nesprávné nastavení funkce vysílače nebo modelu.
• Při zapínání: 1. Nastavte plyn na zastavený motor (dolní poloha u běžného letadlového plynu). 2. Zapněte nejprve vysílač a poté přijímač.
• Po zastavení motoru a zajištění, že se nemůže znovu spustit: 1. Vypněte napájení přijímače. 2. Poté vypněte vysílač. Opačné pořadí zapínání nebo vypínání může nečekaně roztočit vrtuli či rotor a způsobit zranění. Toto pořadí dodržujte i při nastavování fail-safe.
• Při nastavování vysílače zastavte motor, není-li jeho chod pro nastavení nezbytný. Elektromotor odpojte od jeho vodičů. Vyžaduje-li nastavení běžící motor, postupujte velmi opatrně: model pevně zajistěte tak, aby nemohl přijít do styku s osobami ani předměty. Nečekané zvýšení otáček může způsobit vážné zranění.

Záruční a pozáruční servis

Na všechny vysílače KAVAN se vztahuje prodloužená 3letá záruka na výrobní vady. Při reklamaci předložte s výrobkem kopii dokladu o koupi a co nejpodrobnější popis závady, způsobu používání a dalších okolností, které usnadní posouzení a urychlí vyřízení. Reklamaci uplatněte u prodejce, kde jste výrobek zakoupili. Není-li to možné, obraťte se přímo na KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Česko | +420 466 260 133 | info@kavanrc.com

Záruka a omezení odpovědnosti

Jako výrobce tohoto výrobku nemáme kontrolu nad dodržováním návodu při zapojování a instalaci RC soupravy do modelu ani nad stavbou, provozem a údržbou jejích součástí. KAVAN proto odmítá odpovědnost za ztráty, škody nebo finanční náklady způsobené nesprávným používáním či provozem námi dovážených výrobků nebo s takovou činností jakkoliv související.

Nestanoví-li zákon jinak, povinnost KAVAN k náhradě škody je bez ohledu na uplatněné právní důvody omezena kupní cenou těch výrobků KAVAN, které se přímo podílely na události způsobující škodu. To neplatí, pokud byl výrobce soudně zavázán k neomezené náhradě na základě prokázaného úmyslu nebo hrubé nedbalosti. Zaručujeme, že naše výrobky splňují platné právní předpisy. Záruka se nevztahuje na poruchy a vady způsobené:

• Zneužití nebo nesprávné použití.
• Opožděná, nesprávná nebo neprovedená údržba či údržba provedená neautorizovaným servisem.
• Nesprávné zapojení.
• Použití příslušenství, které KAVAN Europe s.r.o. neschválila ani nedoporučila.
• Úpravy nebo opravy neprovedené servisem autorizovaným KAVAN Europe s.r.o.
• Neúmyslné nebo úmyslné poškození.
• Běžné opotřebení.
• Provoz zařízení mimo meze uvedené v technických údajích.

KAVAN Europe s.r.o. zaručuje, že tento výrobek je v okamžiku prodeje bez vad materiálu i zpracování. KAVAN Europe s.r.o. si rovněž vyhrazuje právo tuto záruku změnit nebo upravit bez předchozího upozornění. Zařízení je průběžně zdokonalováno a výrobce si vyhrazuje právo změnit konstrukci bez předchozího upozornění.

Tento záruční list vás opravňuje k bezplatné záruční opravě výrobku dodaného společností KAVAN Europe s.r.o. po dobu 36 měsíců. Záruka se nevztahuje na přirozené opotřebení běžným používáním; jde o modelářský výrobek, jehož jednotlivé díly pracují při mnohem vyšším zatížení než běžné hračky.

Záruka se rovněž nevztahuje na části zařízení nesprávně instalované, hrubě či nesprávně používané nebo poškozené při nehodě, ani na části opravené či upravené neoprávněnou osobou. To zahrnuje i uživatelem nanesené voděodolné spreje a nátěry. Stejně jako jinou citlivou elektroniku nevystavujte zařízení vysokým ani nízkým teplotám, vlhkosti, prachu, prudkým mechanickým otřesům a nárazům. Nenechávejte je dlouhodobě na přímém slunci.

Záruční opravu uplatněte u prodejce, kde jste soupravu zakoupili.

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že rádiové zařízení typu V5 a další zařízení s ním dodávaná splňují směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na https://www.kavanrc.com/doc. Toto rádiové zařízení v pásmu 2,4 GHz lze používat bez předchozí registrace nebo individuálního schválení ve všech zemích Evropské unie.
