KAVAN V15 - Změna módu ovladačů
KAVAN V15 - bílý
KAVAN V15 - modrý
Úvod
Tento návod popisuje přesun funkce plynu mezi křížovými ovladači a nastavení jejich neutralizace, tření a zubatky. Mechanické nastavení musí odpovídat módu ovladačů v softwaru.
Vypněte model i vysílač. Před otevřením vysílače odpojte a vyjměte jeho akumulátor. Chraňte antény, kabely a konektory; poloviny skříně neroztahujte proti tahu kabelu. Pokud se provedení liší od návodu, zastavte práci a kontaktujte servis.
Hlavní část

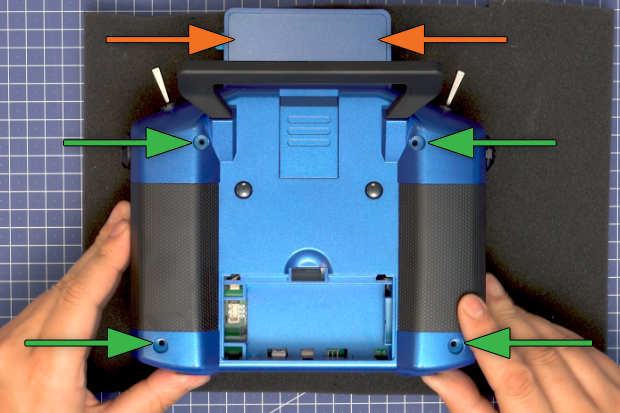

- Sejměte kryt akumulátoru, odpojte a vyjměte akumulátor a vyšroubujte čtyři šrouby zadní skořepiny. Otevírejte ji pomalu odspodu. Chraňte dva plastové čepy za displejem.

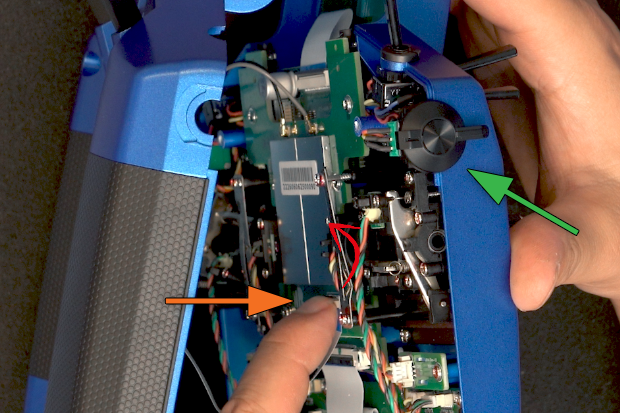

- Vyjměte boční otočné ovladače a umístěte je do úchytů přední skořepiny mimo pracovní prostor. Uvolněte západku konektoru plochého kabelu nahoru/k sobě a kabel vysuňte bez tahání za vodiče.

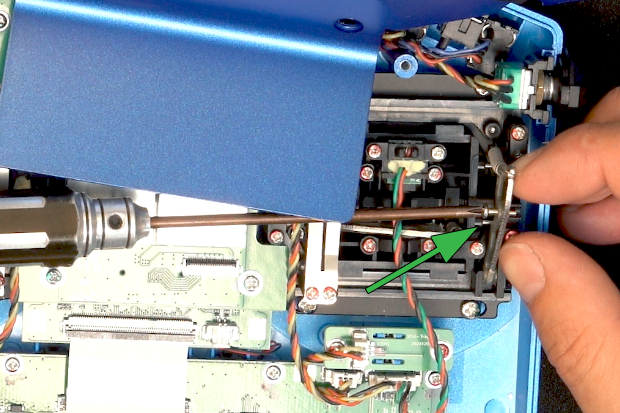

- Odšroubujte a vyjměte pojistku neutralizační pružiny ze současného ovladače plynu. Mírné přizvednutí ramene pružiny usnadní vyjmutí.

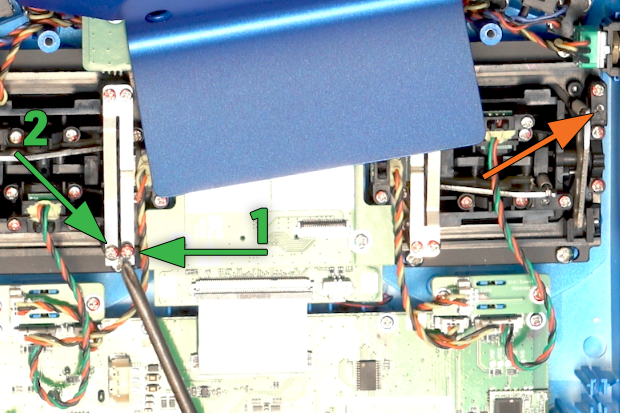

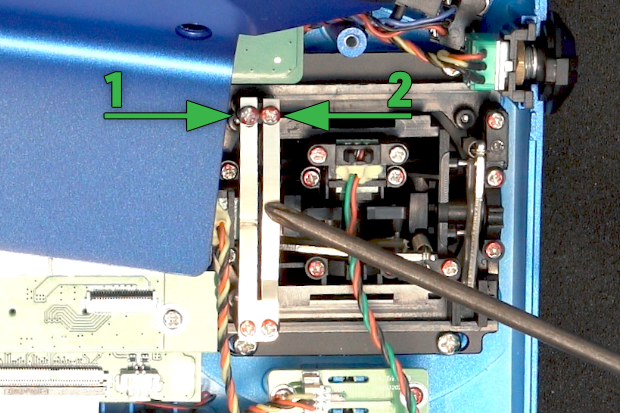

- Na tomto ovladači povolte šroub pásku zubatky [1] a přítlačného pásku [2]. Ověřte volný pohyb všemi směry. Povolením přítlaku se zmenšuje síla potřebná k pohybu páky.

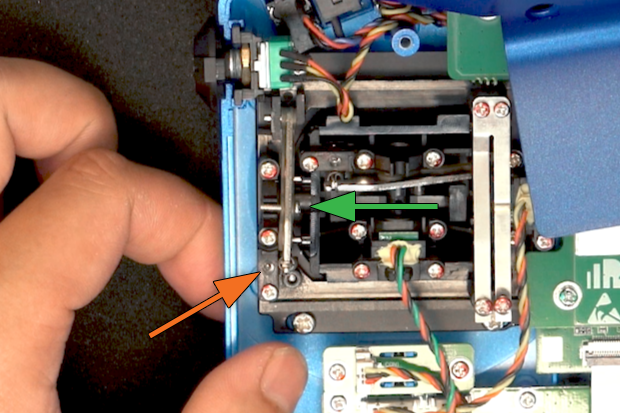

- Přesuňte pojistku neutralizační pružiny na nový ovladač plynu a upevněte ji; podle potřeby mírně přizvedněte rameno pružiny. Povolte nastavení svislé neutralizace tohoto ovladače tak, aby se plyn nevracel do středu.
- Nastavte zubatku [1] a tření [2] nového ovladače plynu. Dotažením přítlaku se odpor zvětšuje. Na opačném ovladači nastavte svislou pružinu tak, aby se páka správně vracela do středu.

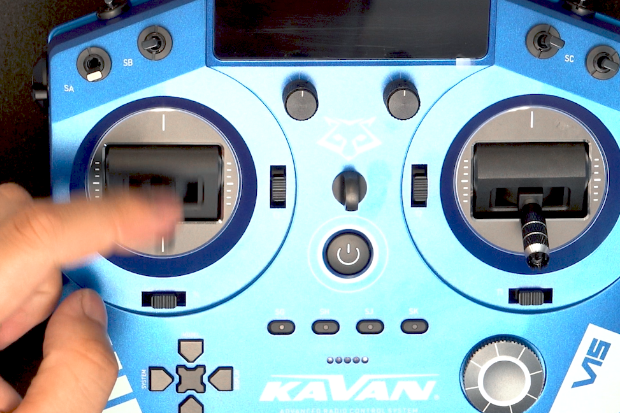

- Zkontrolujte plný rozsah pohybu obou ovladačů. Zubatku a tření dolaďte podle potřeby; šrouby nepřetahujte a neomezujte rozsah pohybu.

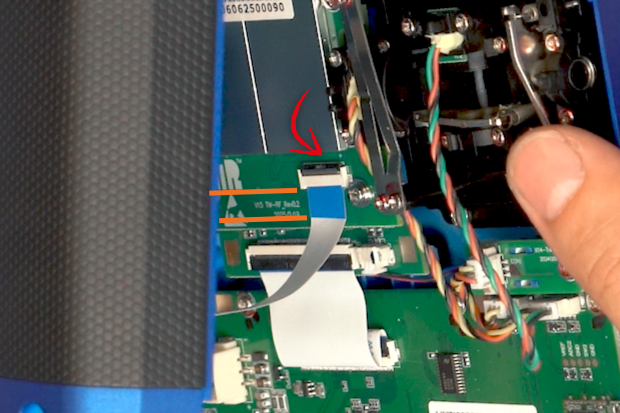

- Plochý kabel zasuňte rovně a úplně do konektoru a zajistěte západku. Ověřte správné vyrovnání a zajištění bez násilného namáhání konektoru.

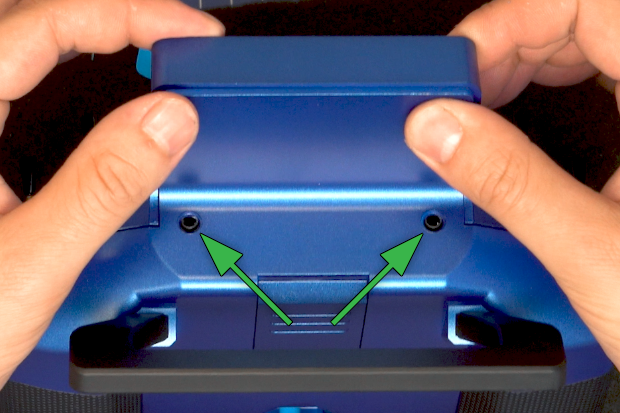

- Vraťte boční ovladače a zadní skořepinu. Vyrovnejte audio konektor a konektor učitel–žák v otvorech a ověřte, že nejsou přiskřípnuté kabely ani antény. Zašroubujte čtyři šrouby, připojte akumulátor se správnou polaritou a zavřete jeho kryt.

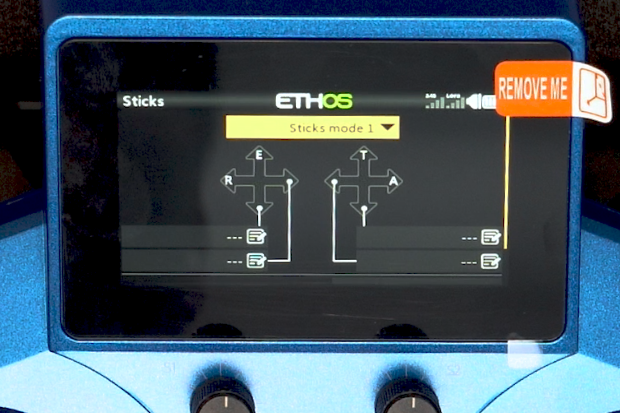

- Zapněte vysílač a v Systém → Ovladače vyberte odpovídající mód, například Mód 2 → Mód 1. Podle návodu vysílače zkalibrujte ovladače a v Model → Výstupy zkontrolujte směry, neutrály a plné výchylky. Názvy nabídek se mohou lišit podle firmwaru.
S vyřazeným pohonem modelu zkontrolujte všechny funkce, zastavení motoru a failsafe před dalším použitím. Změna módu sama automaticky neověří nastavení každé paměti modelu.
Příloha
Videonávod
Pokud potřebujete podrobnější pokyny, podívejte se na tento videonávod, který vás krok za krokem provede všemi výše popsanými úkony.
