KAVAN V15 - Knüppelmodus ändern

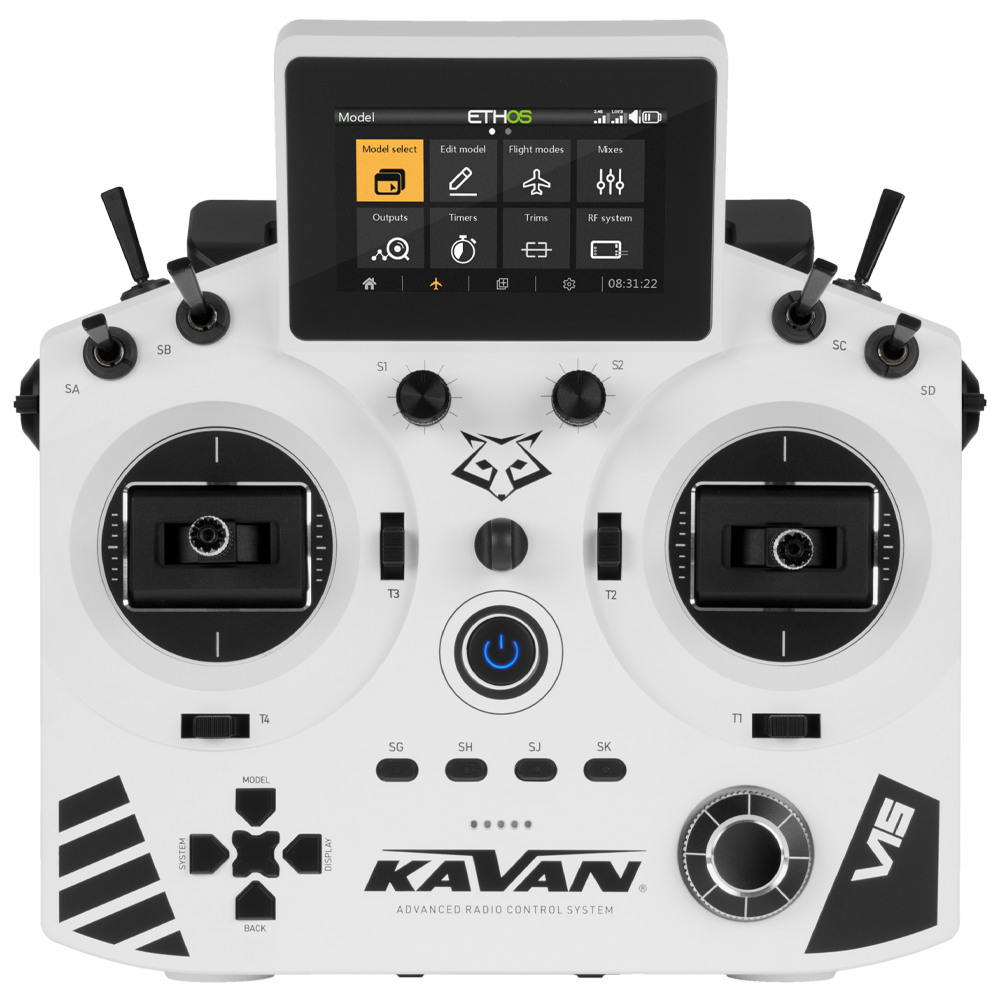

KAVAN V15 - weiß

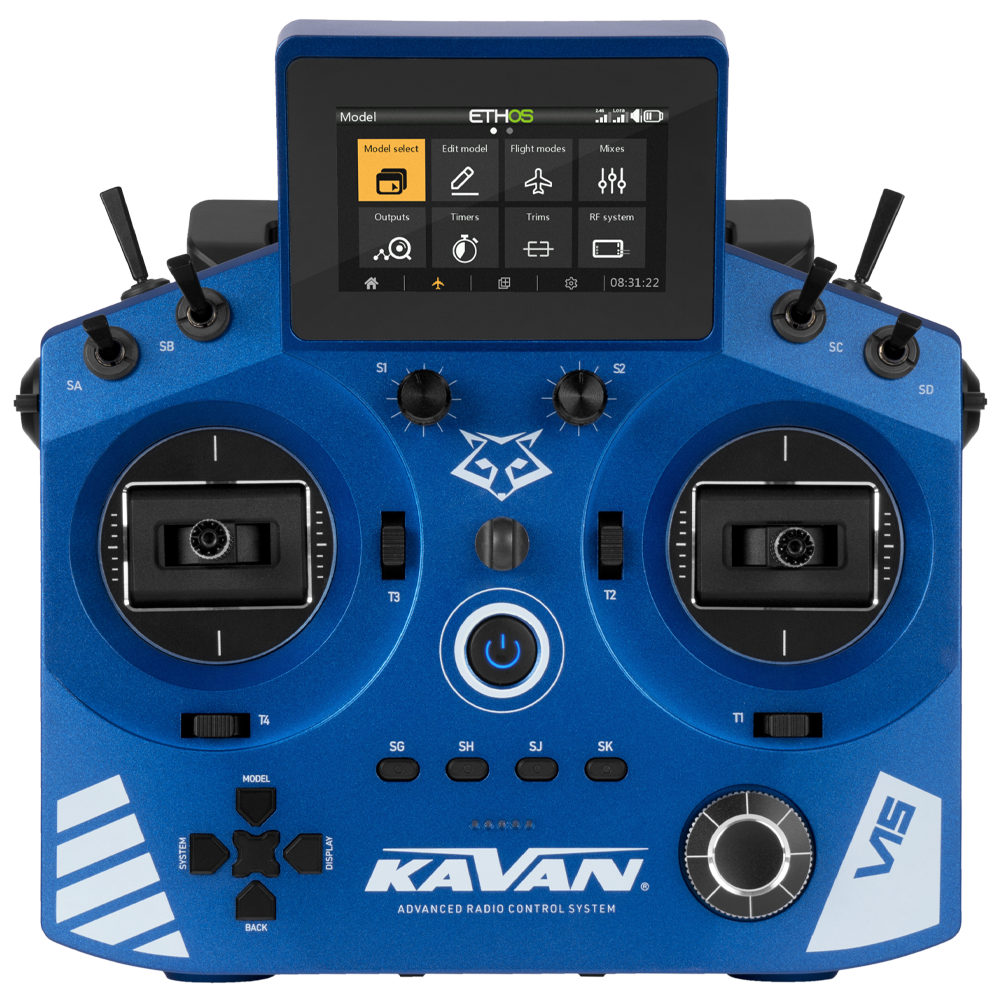

KAVAN V15 - blau
Einleitung
Diese Anleitung beschreibt den Wechsel der Gasfunktion zwischen den Knüppelaggregaten sowie die Einstellung von Zentrierung, Reibung und Ratsche. Mechanik und softwareseitiger Knüppelmodus müssen übereinstimmen.
Schalten Sie Modell und Sender aus. Trennen und entnehmen Sie den Senderakku vor dem Öffnen. Schützen Sie Antennen, Kabel und Steckverbinder; ziehen Sie die Gehäusehälften niemals gegen ein gespanntes Kabel auseinander. Weicht die Hardware ab, brechen Sie die Arbeit ab und wenden Sie sich an den Service.
Hauptteil

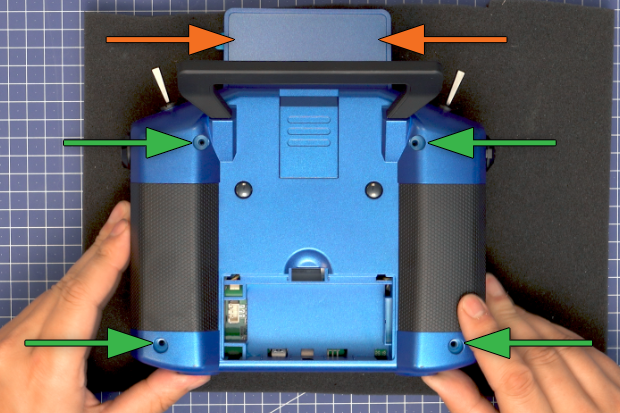

- Nehmen Sie den Akkudeckel ab, trennen und entnehmen Sie den Akku und lösen Sie die vier Schrauben der Rückschale. Öffnen Sie sie langsam von unten. Schützen Sie die beiden Kunststoffstifte hinter dem Display.

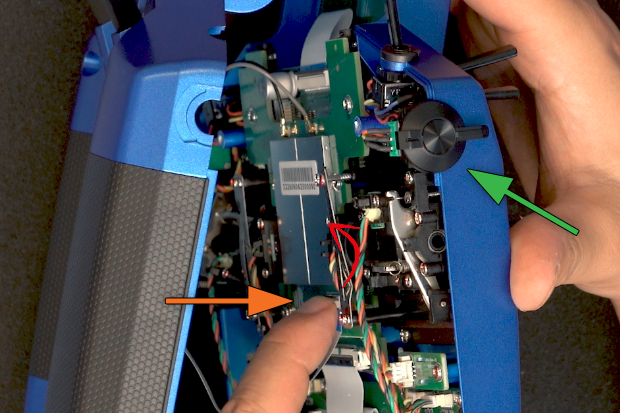

- Heben Sie die seitlichen Drehregler heraus und legen Sie sie in die Halterungen der Frontschale außerhalb des Arbeitsbereichs. Öffnen Sie die Verriegelung des Flachbandsteckers nach oben/zu sich und ziehen Sie das Kabel vorsichtig heraus.

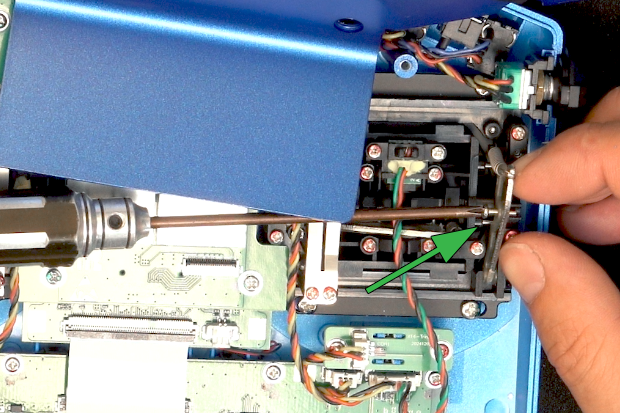

- Schrauben Sie die Zentrierfedersperre am bisherigen Gasknüppel heraus. Leichtes Anheben des Federarms erleichtert die Entnahme.

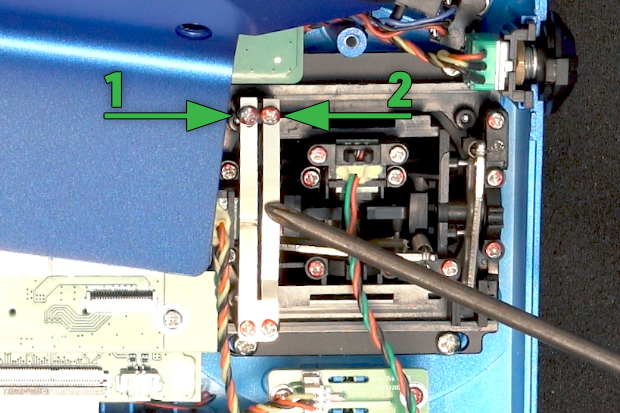

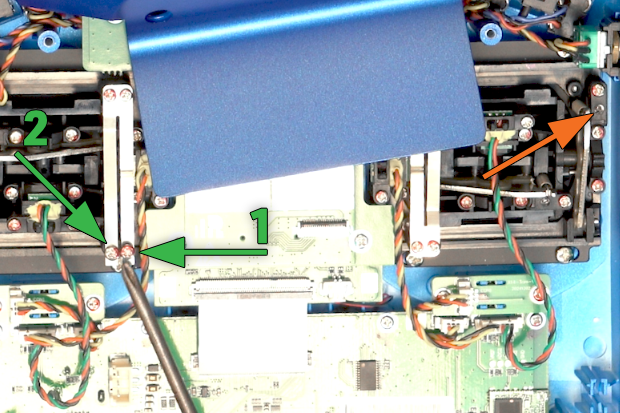

- Lösen Sie an diesem Aggregat die Schrauben von Ratschenband [1] und Reibungsband [2]. Prüfen Sie die freie Bewegung in alle Richtungen. Weniger Reibung verringert die erforderliche Knüppelkraft.

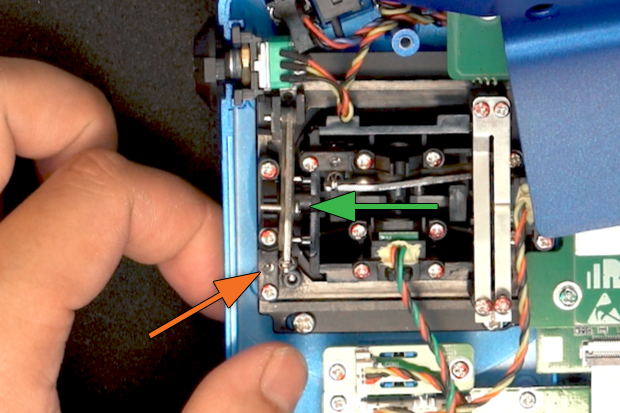

- Setzen und befestigen Sie die Zentrierfedersperre am neuen Gasknüppel; heben Sie bei Bedarf den Federarm leicht an. Lösen Sie dessen vertikale Zentriereinstellung so weit, dass der Gasknüppel nicht mehr zur Mitte zurückkehrt.
- Stellen Sie Ratsche [1] und Reibung [2] des neuen Gasknüppels ein. Anziehen der Reibungseinstellung erhöht den Widerstand. Stellen Sie am gegenüberliegenden Aggregat die vertikale Feder so ein, dass der Knüppel korrekt zentriert.

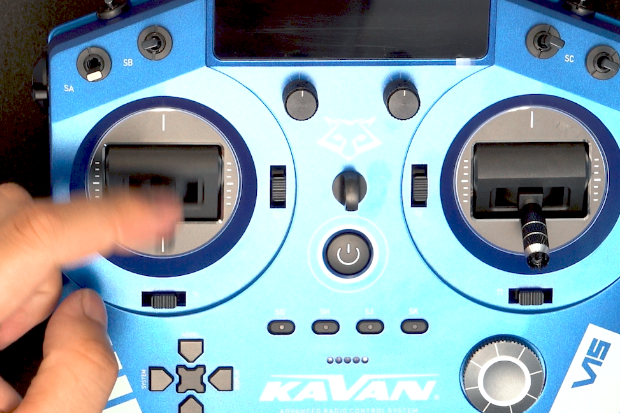

- Prüfen Sie den vollen Weg beider Knüppelaggregate. Passen Sie Ratsche und Reibung an, ohne Schrauben zu überdrehen oder den Weg einzuschränken.

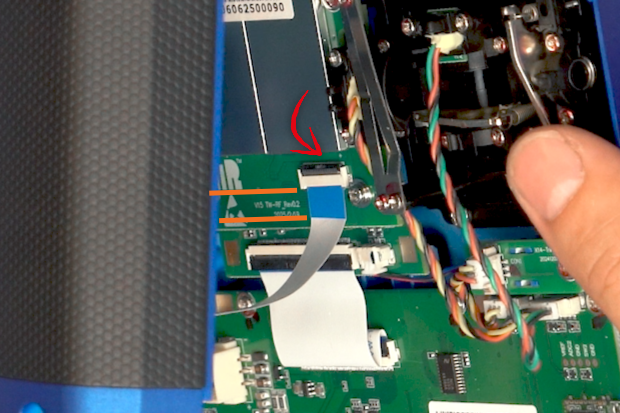

- Stecken Sie das Flachbandkabel gerade und vollständig ein und schließen Sie die Verriegelung. Prüfen Sie Ausrichtung und festen Sitz, ohne den Steckverbinder zu belasten.

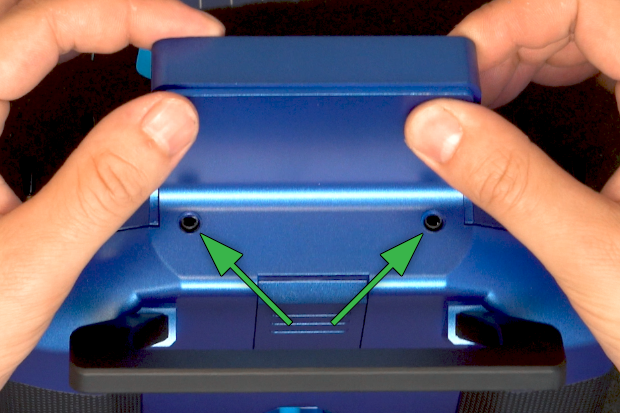

- Setzen Sie Seitenregler und Rückschale ein. Zentrieren Sie Audio- und Lehrer/Schüler-Buchsen in den Öffnungen und klemmen Sie keine Kabel oder Antennen ein. Montieren Sie die vier Schrauben, schließen Sie den Akku polrichtig an und schließen Sie den Deckel.

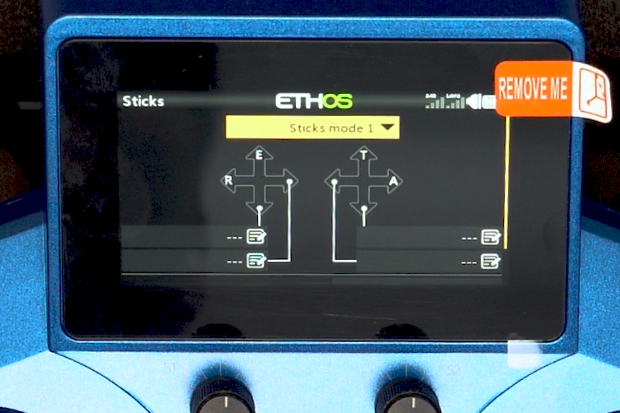

- Schalten Sie den Sender ein und wählen Sie unter System → Knüppel den passenden Modus, beispielsweise Modus 2 → Modus 1. Kalibrieren Sie die Geber nach der Senderanleitung und prüfen Sie unter Modell → Ausgänge Richtungen, Neutralstellungen und volle Wege. Menübezeichnungen können firmwareabhängig abweichen.
Prüfen Sie bei deaktiviertem Modellantrieb sämtliche Steuerfunktionen, Motor-Aus und Fail-safe vor dem nächsten Einsatz. Ein Moduswechsel prüft nicht automatisch jede Modellspeichereinstellung.
Anhang
Videoanleitung
Wenn Sie ausführlichere Anweisungen benötigen, sehen Sie sich dieses Video an. Es zeigt alle oben beschriebenen Handgriffe Schritt für Schritt.
