Einleitung​

Diese Anleitung beschreibt den Wechsel der Gasfunktion zwischen den Knüppelaggregaten sowie die Einstellung von Zentrierung, Reibung und Ratsche. Mechanik und softwareseitiger Knüppelmodus müssen übereinstimmen.

Gefahr

Schalten Sie Modell und Sender aus. Trennen und entnehmen Sie den Senderakku vor dem Öffnen. Schützen Sie Antennen, Kabel und Steckverbinder; ziehen Sie die Gehäusehälften niemals gegen ein gespanntes Kabel auseinander. Weicht die Hardware ab, brechen Sie die Arbeit ab und wenden Sie sich an den Service.

Einstellpositionen​

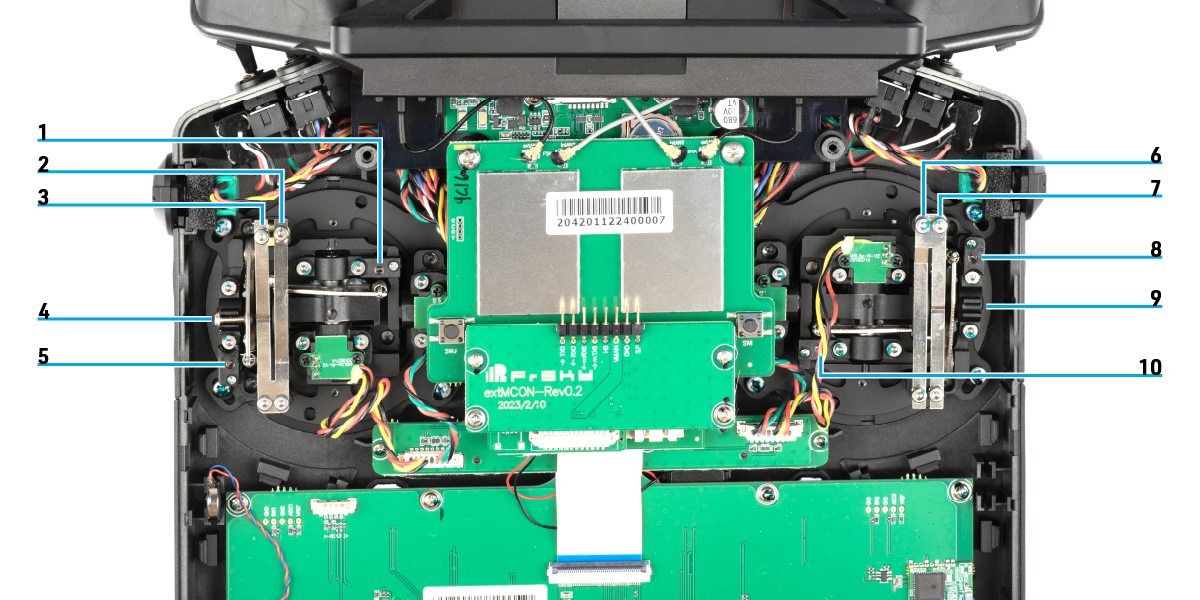

Einstellpositionen – V20
  1. Horizontale Zentrierfeder, rechtes Aggregat
  2. Ratschenschraube, rechtes Aggregat
  3. Spannungs-/Reibungsschraube, rechtes Aggregat
  4. Zentrierfedersperre
  5. Vertikale Zentrierfeder, rechtes Aggregat
  6. Ratschenschraube, linkes Aggregat
  7. Spannungs-/Reibungsschraube, linkes Aggregat
  8. Vertikale Zentrierfeder, linkes Aggregat
  9. Aufnahme für die Zentrierfedersperre
  10. Horizontale Zentrierfeder, linkes Aggregat

Hauptteil​

  1. Nehmen Sie den Akkudeckel ab, trennen und entnehmen Sie den Akku und lösen Sie die vier Rückwandschrauben. Halten Sie die Rückwand am Griff und öffnen Sie sie vorsichtig, ohne an den Antennen zu ziehen. Klappen Sie sie nur so weit zur Seite, wie die Kabel erlauben.
  2. Entfernen Sie die Zentrierfedersperre [4] am bisherigen Gasknüppel. Stellen Sie dessen vertikale Feder so ein, dass der Knüppel zur Mitte zurückkehrt. Die bisherige Anleitung nennt hierfür Drehen gegen den Uhrzeigersinn. Prüfen Sie die tatsächliche Wirkung und wenden Sie keine Gewalt an.
  3. Lösen Sie am neuen Gasknüppel die vertikale Zentriereinstellung; die bisherige Anleitung nennt Drehen im Uhrzeigersinn. Heben Sie den Zentrierarm leicht an, setzen Sie die Sperre in die Aufnahme [9] und befestigen Sie sie. Prüfen Sie, dass der neue Gasknüppel stehen bleibt und der andere Knüppel zentriert.
  4. Stellen Sie mit den inneren Schrauben [2, 6] die Ratsche und mit den äußeren Schrauben [3, 7] die Spannung/Reibung ein. Verstellen Sie jeweils nur eine Schraube und prüfen Sie die Wirkung über den gesamten Knüppelweg. Nicht überdrehen oder den Weg einschränken.
  5. Prüfen Sie den vollen Weg beider Knüppelaggregate. Passen Sie Ratsche und Reibung an, ohne Schrauben zu überdrehen oder den Weg einzuschränken.
  6. Setzen Sie die Rückwand ohne eingeklemmte Kabel oder Antennen auf und befestigen Sie die vier Schrauben. Schließen Sie den Akku polrichtig an, setzen Sie ihn ein und schließen Sie den Akkudeckel.
  7. Schalten Sie den Sender ein und wählen Sie unter System → Knüppel den passenden Modus, beispielsweise Modus 2 → Modus 1. Kalibrieren Sie die Geber nach der Senderanleitung und prüfen Sie unter Modell → Ausgänge Richtungen, Neutralstellungen und volle Wege. Menübezeichnungen können firmwareabhängig abweichen.
Gefahr

Prüfen Sie bei deaktiviertem Modellantrieb sämtliche Steuerfunktionen, Motor-Aus und Fail-safe vor dem nächsten Einsatz. Ein Moduswechsel prüft nicht automatisch jede Modellspeichereinstellung.

Anhang​

Videoanleitung​

Wenn Sie ausführlichere Anweisungen benötigen, sehen Sie sich dieses Video an. Es zeigt alle oben beschriebenen Handgriffe Schritt für Schritt.
