KAVAN V5 + ECOS - Dokumentation

KAV16.1009

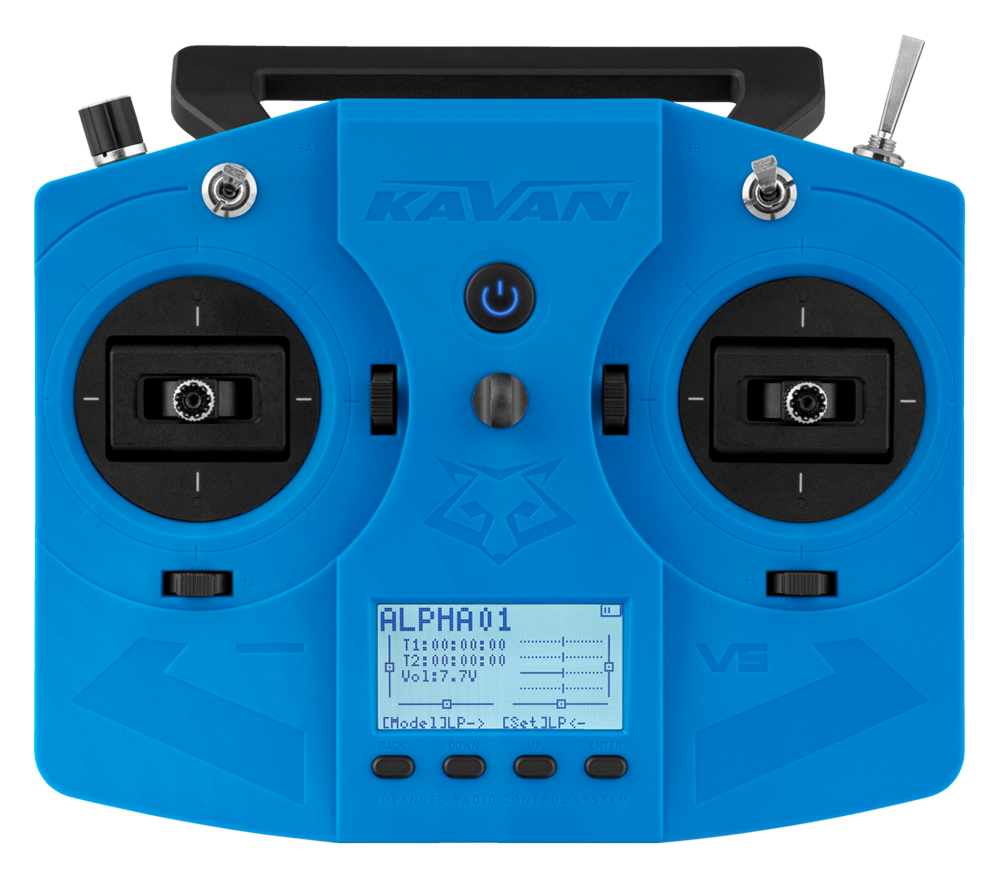

KAVAN V5 - blau

Einleitung

ECOS ist eine vereinfachte Benutzeroberfläche für Sender mit monochromem Display. Sie übernimmt die Bedienlogik von ETHOS und lässt sich dadurch leicht erlernen und schnell bedienen.

Die KAVAN V5 ist eine 24-Kanal-RC-Anlage für Einsteiger mit ACCESS oder ACCST im 2,4-GHz-Band und vollständiger Telemetrieunterstützung. Sie bietet Reaktionszeiten bis zu 4 ms und Reichweiten bis zu mehreren zehn Kilometern. Das neue, schlanke und übersichtliche Betriebssystem ECOS erleichtert Bedienung, Einstellung und Einarbeitung. Die V5 kann mit zahlreichen KAVAN- und FrSky-Empfängern mit oder ohne Telemetrie sowie mit klassischen PWM- und seriellen Ausgängen gebunden werden. Sie eignet sich für Einsteiger, einfachere Modelle und RTF-Sets und lässt sich für Flugzeuge, Hubschrauber, Schiffe und Landmodelle einrichten.

Gefahr

Verhindern Sie während der Programmierung und bei Bodentests ein Anlaufen des Motors. Prüfen Sie nach einem Modellwechsel vor dem Betrieb den gewählten Modellspeicher, die Kanalzuordnung, Steuerrichtungen, Endausschläge und Fail-safe-Funktion.

Technische Daten, Laden, mechanische Einstellungen, Binden, Reichweitentest und Sicherheitshinweise finden Sie in der V5-Kurzanleitung.

Hauptteil

Hauptansicht

Dies ist die Standardanzeige im Betrieb und im Leerlauf. Sie zeigt Modellname, Trimmwerte, aktuelle Kanalausgangswerte und verbleibende Ladung des Senderakkus.

Der V5 wird über Navigationstasten bedient. Jede öffnet ein bestimmtes Menü (Channels Monitor, Model Settings, Radio Settings, Telemetry); zugleich dienen die Tasten zum Ändern der Einstellwerte. Die V5-Oberfläche ist für die Bedienung mit diesen 4 Tasten optimiert.

Hauptansicht	Taste	Menü
	BACK
	DOWN
	UP
	ENTER

Channels Monitor

Dieses Menü zeigt die aktuellen Ausgangswerte jedes Kanals, etwa für Querruder oder Gas. Prüfen Sie hier Neutralstellungen und Kanalreaktionen vor dem Kalibrieren der Geber. Angezeigt werden Sollwerte, keine gemessenen Ruderstellungen oder Motorleistungen.

Mit UP und DOWN wählen Sie die Kanäle CH1–CH24 aus.

Mit BACK kehren Sie zu MAIN VIEW zurück.

Model Settings

Dieses Menü enthält alle Modelleinstellungen.

Mit UP und DOWN wählen Sie die Menüpunkte aus.

Drücken Sie ENTER, um die gewählte Option aufzuklappen.

Mit BACK kehren Sie zu MAIN VIEW zurück.

Radio Settings

Dieses Menü enthält alle Sendereinstellungen.

Mit UP und DOWN wählen Sie die Menüpunkte aus.

Drücken Sie ENTER, um die gewählte Option aufzuklappen.

Mit BACK kehren Sie zu MAIN VIEW zurück.

Telemetry Settings

Dieses Menü enthält die Einstellungen der Telemetriesensoren. Ohne angeschlossene Telemetriegeräte zeigt es die empfangene Signalstärke und die Empfängerversorgungsspannung.

Mit UP und DOWN wählen Sie die Menüpunkte aus.

Drücken Sie ENTER, um die gewählte Option aufzuklappen.

Mit BACK kehren Sie zu MAIN VIEW zurück.

Modelleinstellungen

Model Select

Das Menü bietet 32 Modellspeicher. Jedes Modell hat eine eigene ID (01–32) und einen Namen. Ein Stern kennzeichnet das aktive Modell.

Mit UP und DOWN wählen Sie die Modellspeicher aus.

Drücken Sie ENTER, um die Optionen des Speicherplatzes zu öffnen.

Mit BACK gelangen Sie zum ersten Modell; ein weiterer Druck führt zu MODEL SETTINGS zurück.

Auswahl eines freien Speicherplatzes

Beim Anlegen eines Modells stehen die Vorlagen AirSoccer, Airplane, Glider, Heli, Multi und Other mit einer grundlegenden Kanalbelegung zur Verfügung. Glider bietet Normal und V-tail, Airplane bietet Normal, Delta und V-tail.

Auswahl eines inaktiven Modells

• Select model aktiviert das Modell.
• Clone erstellt im nächsten freien Speicherplatz eine Modellkopie mit denselben Einstellungen.
• Move up oder Move down verschiebt das Modell in der Liste und tauscht seine ID mit dem Modell darüber oder darunter.
• Delete löscht das Modell.

Auswahl des aktiven Modells

• Clone erstellt im nächsten freien Speicherplatz eine Modellkopie mit denselben Einstellungen.
• Move up oder Move down verschiebt das Modell in der Liste und tauscht seine ID mit dem Modell darüber oder darunter.

Create model

Beim Anlegen eines Modells wählen Sie mit UP und DOWN den Namen und die vorbelegten Kanäle aus.

Beim Eingeben eines Namens wählen Sie die Zeichenposition mit ENTER aus.

Wählen Sie mit UP und DOWN ein Zeichen. Verfügbar sind Großbuchstaben (A–Z), Kleinbuchstaben (a–z), Ziffern 0–9, Leerzeichen und Bindestrich.

Kehren Sie nach der Namenseingabe mit BACK zur Liste zurück.

Vorbelegte Kanäle können später im Menü Mixes anderen Steuerfunktionen zugeordnet werden.

Wählen Sie unten auf dem Bildschirm Create model und bestätigen Sie die Modellerstellung mit ENTER.

Edit Model

In diesem Menü ändern Sie Modellname und Timer und registrieren bzw. binden bis zu 3 ACCESS-Empfänger. Redundanz erfordert außerdem eine kompatible Empfängerverkabelung; siehe Kurzanleitung.

Model name

Sie können das gewählte Modell umbenennen.

Beim Eingeben eines Namens wählen Sie die Zeichenposition mit ENTER aus.

Wählen Sie mit UP und DOWN ein Zeichen. Verfügbar sind Großbuchstaben (A–Z), Kleinbuchstaben (a–z), Ziffern 0–9, Leerzeichen und Bindestrich.

Kehren Sie nach der Namenseingabe mit BACK zur Liste zurück.

Timer 1, 2

Die Timereinstellungen sind zunächst eingeklappt (Symbol > am Zeilenende).

Drücken Sie ENTER, um die Timereinstellungen aufzuklappen.

Ändern Sie die Parameterwerte mit UP und DOWN; mit ENTER wechseln Sie zwischen den Stellen der Zeitangabe.

• Timer schaltet den Timer ON oder OFF.
• Mode wählt Aufwärtszählen (UP) oder Countdown (DOWN).
• Alarm legt die Zeitspanne fest, nach der ein Signalton ertönt.
• Start condition legt die Schalterstellung fest, die den Timer startet.
  • Always on – der Timer läuft ständig.
  • SA Up – der Timer läuft, wenn SA auf Up (oben) steht.
  • ! SA Up – der Timer läuft, wenn SA nicht auf Up (oben) steht.
  • SA – – der Timer läuft, wenn SA auf Centre (Mitte) steht.
  • ! SA – – der Timer läuft, wenn SA nicht auf Centre (Mitte) steht.
  • SA Dn – der Timer läuft, wenn SA auf Down (unten) steht.
  • ! SA Dn – der Timer läuft, wenn SA nicht auf Down (unten) steht.
  • SB Up – der Timer läuft, wenn SB auf Up (oben) steht.
  • ! SB Up – der Timer läuft, wenn SB nicht auf Up (oben) steht.
  • SB Dn – der Timer läuft, wenn SB auf Down (unten) steht.
  • ! SB Dn – der Timer läuft, wenn SB nicht auf Down (unten) steht.
  • SC Up – der Timer läuft, wenn SC auf Up (oben) steht.
  • ! SC Up – der Timer läuft, wenn SC nicht auf Up (oben) steht.
  • SC Dn – der Timer läuft, wenn SC auf Down (unten) steht.
  • ! SC Dn – der Timer läuft, wenn SC nicht auf Down (unten) steht.
• Reset setzt den Timer im Modus Down auf den eingestellten Wert bzw. im Modus Up auf null zurück. Die Schalterzuordnung folgt derselben Logik wie die Startbedingung.

Internal RF

• Mode wählt das Übertragungsprotokoll passend zum Empfänger.
  • OFF – die Funkübertragung ist ausgeschaltet.
  • ACCESS – der Sender arbeitet mit dem ACCESS-Protokoll.
  • ACCST D16 – der Sender arbeitet mit dem ACCST D16-Protokoll.
• Ch. Range legt den maximalen Kanalbereich fest.
  • CH1–8 – bei ACCESS und ACCST D16 verfügbar. Kompatible ACCESS-Empfänger unterstützen zusätzlich Racing mode.
    • Racing mode verkürzt die Latenz auf etwa 4 ms, funktioniert jedoch nur mit Digitalservos und höchstens 8 Kanälen.
  • CH1–16 – bei ACCESS und ACCST D16 verfügbar.
  • CH1–24 – nur im Modus ACCESS verfügbar.
• RxNum legt die Empfängernummer des Modells fest (00–63). Verwenden Sie für jedes Modell eine andere Nummer. Sie ist vom bei der Registrierung vergebenen Empfängernamen unabhängig.
• Failsafe bietet 5 Auswahlmöglichkeiten einschließlich des unkonfigurierten Zustands:
  • None set – das Verhalten bei Signalverlust ist nicht konfiguriert. Wählen und testen Sie vor dem Betrieb einen geeigneten Fail-safe-Modus.
  • Hold – hält die letzten Kanalbefehle vor dem Signalverlust.
  • Custom – verwendet bei Signalverlust vorgegebene Kanalwerte; konfigurieren Sie jeden Kanal nach Bedarf.
  • No pulses – stoppt bei Signalverlust die PWM-Impulse. Warten Sie nach Änderungen der Fail-safe-Einstellungen mindestens 9 Sekunden. S.BUS sendet weiterhin Daten; prüfen Sie die Reaktion des angeschlossenen Geräts auf das Fail-safe-Flag.
  • Receiver – übernimmt die Fail-safe-Einstellungen des Empfängers.
• Module ermöglicht das Registrieren eines Empfängers ([Reg]) und den Reichweitentest ([Rng]).
• Options – Optionen des HF-Moduls. Die ursprüngliche Dokumentation beschreibt diese nicht; ihr Inhalt muss für die installierte ECOS-Version bestätigt werden.

Gefahr

Stellen Sie den Gas-Fail-safe auf Motorstopp. Prüfen Sie bei abgetrenntem oder anderweitig sicher deaktiviertem Motor die tatsächlichen Empfängerausgänge nach dem Ausschalten des Senders. Verlassen Sie sich nicht darauf, dass Hold, No pulses oder None set den Motor stoppt.

Receiver 1, 2, 3

Im ACCESS-Modus bindet [Bnd] einen registrierten Empfänger. Bis zu 3 Empfängerplätze stehen zur Verfügung. ACCST D16 verwendet direktes Binden ohne ACCESS-Registrierung oder Auswahl eines Empfängernamens; folgen Sie der Kurzanleitung.

Öffnen Sie nach dem Binden die Empfängeroptionen mit ENTER.

• Bind startet einen erneuten Bindevorgang.
• Options enthält die allgemeinen Empfängereinstellungen.
  • 7ms PWM wählt eine PWM-Periode von 7 ms; nur mit kompatiblen Digitalservos aktivieren.
  • Telem. disabled deaktiviert die Telemetrieübertragung.
  • 25mW Tele begrenzt die abgestrahlte Telemetrieleistung auf 25 mW für Regionen mit entsprechenden Vorgaben.
  • SBUS24 schaltet zwischen SBUS16 (Standard) und SBUS24 um.
  • Bus Invert ändert die Polarität des seriellen Signals, nicht die Steckerorientierung. Prüfen Sie vor einer Änderung die Kompatibilität des angeschlossenen Geräts.
  • Telemetry port schaltet die Telemetrieschnittstelle zwischen S.Port, F.Port und F.Bus um.
• Share übergibt einen kompatiblen ACCESS-Empfänger an einen anderen Sender. Der genaue ECOS-Ablauf muss an der Firmware geprüft werden.
• Delete entfernt eine Empfängerzuordnung. Prüfen Sie zuvor den Bestätigungsdialog; die ursprüngliche Angabe, dabei werde auch die Registrierung gelöscht, muss überprüft werden.
• Reset setzt empfängerbezogene Einstellungen zurück. Der genaue Umfang muss an der Firmware geprüft werden; verwenden Sie die Funktion bei einem eingerichteten Modell erst, nachdem Sie die vorhandenen Einstellungen dokumentiert haben.

Flight Modes

Es gibt 9 Flugphasen: die Standardphase FM0 und 8 schaltbare Phasen FM1–FM8. FM0 ist aktiv, wenn keine andere Flugphase gewählt ist.

Mit UP und DOWN wählen Sie die Flugphasen aus.

Drücken Sie ENTER, um die Flugphasenoptionen zu öffnen.

• Mode name legt einen eigenen Flugphasennamen mit 3 Zeichen fest.
• Trims legt die Trimmwerte der gewählten Flugphase fest.
• Fade in legt die Übergangszeit beim Aktivieren der Flugphase fest.
• Fade out legt die Übergangszeit beim Verlassen der Flugphase fest.
• Global variables bietet 9 wiederverwendbare Werte (G1–G9) je Flugphase. Zuordnung und Vererbung müssen für die installierte Firmware bestätigt werden.

Check FM0 Trims deaktiviert vorübergehend die Trimmeinstellungen der aktiven Flugphase und verwendet die standardmäßigen Trimmeinstellungen der normalen Flugphase.

Mixes

Das Menü bietet 32 Mischerplätze. Die ersten werden beim Anlegen des Modells automatisch belegt. Mischer beeinflussen einen oder mehrere Kanäle anhand eines Schalters oder Quellwerts und bieten verschiedene Einstellungen.

Mit UP und DOWN wählen Sie die Mischerplätze aus.

Drücken Sie ENTER, um die Mischeroptionen zu öffnen.

Mit BACK gelangen Sie zum ersten Mischer; ein weiterer Druck führt zu MODEL SETTINGS zurück.

• Edit
  • Name legt einen eigenen Mischernamen mit 3 Zeichen fest.
  • Input wählt den vom Mischer verarbeiteten Quellwert. Switch bestimmt unabhängig davon, ob der Mischer aktiv ist.
  • Operation legt fest, wie Eingänge mit dem Kanalwert verknüpft werden.
    • Add – addiert Mischerwert und Kanalwert.
    • Multiply – multipliziert Mischerwert und Kanalwert.
    • Replace – ersetzt den Kanalwert vollständig durch den Mischerwert.
  • Curve wählt eine vorgegebene Kurve (CV1–CV32) zur Steuerung des Mischers.
  • Weight/rate skaliert den Steuereingang für das gewünschte Steuergefühl und die Steuerwirkung.
  • Mode wählt, in welchen der 9 Flugphasen der Mischer aktiv ist.
  • Switch wählt die aktivierende Schalterstellung oder den Dauerbetrieb des Mischers.
  • Trim wählt den physischen Trimmgeber für den Mischer.
  • CH Count legt die Anzahl der vom Mischer verwendeten Kanäle fest.
  • Output 1–24 legt den vom Mischer gesteuerten Kanal fest.
• Move Up oder Move Dn verschiebt den Mischer durch Platztausch mit dem vorherigen bzw. folgenden Mischer.
• Delete löscht den Mischer.
• Clone erstellt auf dem nächsten freien Platz eine Mischerkopie mit denselben Einstellungen.

Outputs

Im Ausgangsmenü lassen sich die Werte der einzelnen Ausgangskanäle einstellen.

Mit UP und DOWN wählen Sie die Kanäle CH1–CH24 aus.

Drücken Sie ENTER, um die Optionen des Speicherplatzes zu öffnen.

Mit BACK gelangen Sie zum ersten Ausgangskanal; ein weiterer Druck führt zu MODEL SETTINGS zurück.

• Name legt einen eigenen Kanalnamen mit 3 Zeichen fest.
• Direction kehrt die Wirkrichtung des Kanals um.
• Min legt den unteren Grenzwert des Kanals fest.
• Max legt den oberen Grenzwert des Kanals fest.
• Subtrim verschiebt die Neutralstellung des Ausgangskanals.
• PWM Center legt den Neutralwert des PWM-Signals fest.

Curves

Das Kurvenmenü bietet bis zu 32 eigene Kanalausgangskurven.

Mit UP und DOWN wählen Sie die Kurven CV1–CV32 aus.

Drücken Sie ENTER, um die Kurvenoptionen zu öffnen.

Mit BACK kehren Sie zur Kurvenliste zurück; ein weiterer Druck führt zu MODEL SETTINGS.

• Name legt einen eigenen Kurvennamen mit 6 Zeichen fest.
• Type wählt den Kurventyp:
  • Standard erlaubt bis zu 17 Punkte, die nur entlang der senkrechten Achse (y) verschoben werden können.
  • Custom erlaubt bis zu 17 Punkte, die entlang der senkrechten (y) und waagerechten (x) Achse verschoben werden können.
    • Count legt die Anzahl der einstellbaren Kurvenpunkte fest.
    • Smooth glättet die Übergänge zwischen den Punkten und entfernt scharfe Knicke.
  • Expo legt eine Exponentialkurve ohne Stützpunkte fest.
    • Height legt die Grenzen auf der senkrechten Achse fest und verringert den Maximalausschlag.
    • Offset verschiebt die Kurve entlang der senkrechten Achse.
    • Expo verändert die Steigung der Kurve.

Logic switches

Das Menü bietet 32 logische Schalter. Sie werden durch logische Ausdrücke definiert und können wie normale Schalter zugeordnet werden.

Mit UP und DOWN wählen Sie die logischen Schalter LS1–LS32 aus.

Drücken Sie ENTER, um die Schalteroptionen zu öffnen.

Mit BACK kehren Sie zur Liste der logischen Schalter zurück; ein weiterer Druck führt zu MODEL SETTINGS.

• Function wählt den logischen Ausdruck für den Zustand ON/OFF.
• V1 definiert die erste Variable des logischen Ausdrucks.
• V2 definiert die zweite Variable des logischen Ausdrucks.
• AND Switch ergänzt eine Freigabebedingung: Das logische Ergebnis ist nur aktiv, wenn auch diese Bedingung erfüllt ist.
• Delay legt die Verzögerung zwischen erfüllter Bedingung und Einschalten des logischen Schalters fest.
• Duration legt fest, wie lange der logische Schalter nach erfüllter Bedingung eingeschaltet bleibt.

Funktion	Aktivierungsbedingung
a=x	ON, wenn Quelle V1 genau der eingestellten Konstante V2 entspricht.
a≈x	ON, wenn Quelle V1 ungefähr der eingestellten Konstante V2 entspricht.
a>x	ON, wenn Quelle V1 größer als die eingestellte Konstante V2 ist.
a<x	ON, wenn Quelle V1 kleiner als die eingestellte Konstante V2 ist.
❘a❘>x	ON, wenn der Absolutwert von Quelle V1 größer als die eingestellte Konstante V2 ist.
❘a❘<x	ON, wenn der Absolutwert von Quelle V1 kleiner als die eingestellte Konstante V2 ist.
AND	ON, wenn beide Quellen V1 und V2 wahr sind.
OR	ON, wenn mindestens eine der Quellen V1 und V2 wahr ist.
XOR	ON, wenn sich die logischen Zustände der Quellen V1 und V2 unterscheiden.
Edge	Kurzzeitiges logisches Ereignis; Auslösung und Zeitparameter müssen für diese ECOS-Version bestätigt werden.
a=b	ON, wenn Quelle V1 genau Quelle V2 entspricht.
a>b	ON, wenn Quelle V1 größer als Quelle V2 ist.
a<b	ON, wenn Quelle V1 kleiner als Quelle V2 ist.
d>x	ON, wenn die Differenz der geänderten Werte von Quelle V1 größer als die Konstante V2 ist.
❘d❘>x	ON, wenn der Absolutwert der Differenz der geänderten Werte von Quelle V1 größer als die Konstante V2 ist.
Timer	Wechselt zyklisch zwischen ON für die Dauer V1 und OFF für die Dauer V2.
Sticky	Gespeicherter logischer Zustand; das Verhalten der Setz- und Rücksetzeingänge muss für diese ECOS-Version bestätigt werden.

Special functions

Das Menü ermöglicht die Zuordnung von bis zu 7 Spezialfunktionen.

Mit UP und DOWN wählen Sie die Spezialfunktionen SF1–SF7 aus.

Drücken Sie ENTER, um die Optionen der Spezialfunktion zu öffnen.

Mit BACK kehren Sie zur Liste der Spezialfunktionen zurück; ein weiterer Druck führt zu MODEL SETTINGS.

• Action wählt die Funktion.
  • Reset setzt die Timer zurück.
    • Reset legt fest, welche Timer zurückgesetzt werden.
  • Set failsafe setzt die Fail-safe-Werte.
    • Module wählt das Modul, dessen Fail-safe-Einstellungen verwendet werden.
  • Play vario aktiviert die Variotöne der Telemetrie.
    • Source wählt den Variokanal.
• State aktiviert die Spezialfunktion.
• Active condition legt die Aktivierungsbedingungen der Spezialfunktion fest.

Trainer

Dieses Menü enthält die Lehrer-Schüler-Einstellungen. Die Verbindung erfolgt über ein Kabel mit 3,5mm-Stereoklinkensteckern.

Drücken Sie ENTER, um die Trainer-Optionen zu öffnen.

Mit BACK kehren Sie zu MODEL SETTINGS zurück.

• Trainer mode
  • Master – Lehrersender, der das Modell steuert.
    • Active condition legt fest, wann der Lehrersender die Schülereingaben übernimmt. Prüfen Sie Übergabe und sofortige Rückübernahme durch den Lehrer am Boden bei sicher deaktiviertem Motor.
  • Slave – Schülersender, der Steuereingaben liefert.

Telemetry

Dieses Menü zeigt eine Übersicht der empfangenen Telemetriedaten.

Sendereinstellungen

Radio setup

Date

Stellt das Datum im Sender ein.

Mit ENTER wechseln Sie zwischen Jahr, Monat und Tag.

Mit UP und DOWN ändern Sie den Wert des gewählten Felds.

Mit BACK kehren Sie zu RADIO SETUP zurück.

Achtung

Die Einstellung des Datums ist beim Sender V5 derzeit nicht verfügbar.

Time

Stellt die Uhrzeit im Sender ein.

Mit ENTER wechseln Sie zwischen Stunden, Minuten und Sekunden.

Mit UP und DOWN ändern Sie den Wert des gewählten Felds.

Mit BACK kehren Sie zu RADIO SETUP zurück.

Achtung

Die Einstellung der Uhrzeit ist beim Sender V5 derzeit nicht verfügbar.

Display

• Brightness legt die Helligkeit der Displaybeleuchtung fest.
• Wake up legt fest, wann die Beleuchtung eingeschaltet wird.
  • ON – die Beleuchtung ist ständig eingeschaltet.
  • Keys – Tastenbedienung schaltet die Beleuchtung ein.
  • Ctrl – Geberbewegung schaltet die Beleuchtung ein.
  • Both – Tastenbedienung oder Geberbewegung schaltet die Beleuchtung ein.
  • OFF – die Beleuchtung ist ständig ausgeschaltet.
• Duration legt fest, wie lange die Beleuchtung eingeschaltet bleibt.
• Contrast stellt den Kontrast zwischen Zeichen und Displayhintergrund ein.

Buzzer

• Power on beep aktiviert den Signalton beim Einschalten des Senders.
• Op prompt aktiviert den Tastenton.
• Volt-Threshold legt die Akkuspannung fest, bei der der Alarm ausgelöst wird.
• Volt-Alarm aktiviert den Akkuspannungsalarm.
• RSSI-Threshold legt die empfangene Signalstärke fest, bei der der Alarm ausgelöst wird.
• RSSI-Alarm aktiviert den Signalstärkealarm.

Motor

• Mode legt fest, wann die Vibrationsrückmeldung erfolgt.
  • Silent – Vibrationen sind ausgeschaltet.
  • Alarms only – Vibration nur bei Alarmen.
  • Always – Vibration bei jedem Signalton.

Mode

Legt den Knüppelmodus in der Sendersoftware fest. Führen Sie die entsprechenden mechanischen Knüppeleinstellungen gemäß Kurzanleitung durch, kalibrieren Sie anschließend neu und prüfen Sie alle Steuerfunktionen.

Hardware

• Hardware Check zeigt die Betätigung der einzelnen Analoggeber an.
• Analogs Calibration kalibriert Neutral- und Endstellungen der Analoggeber.
• Analogs filter aktiviert den Filter für kleine Wertschwankungen der Analoggeber.

Info

Zeigt Firmware- und Hardwareversionen sowie weiterführende Informationen an.

Device config

Dieses Menü enthält Einstellmöglichkeiten für Telemetriesensoren und Empfänger.

Sensors

Ermöglicht die Konfiguration von Telemetriesensoren und ihren Eigenschaften, sofern unterstützt.

Receivers

Ermöglicht die Konfiguration von Empfängern und ihren Eigenschaften, sofern unterstützt.

Telemetrieanzeige

Zeigt empfangene Telemetriedaten in Echtzeit an.

Einstellbeispiele

Dieser Abschnitt erläutert die Einrichtung grundlegender Funktionen anhand praktischer Beispiele.

Dual Rate mit Flugphasen und Mischern

Ziel

Durch Umschalten von SB auf UP verringern Sie die maximalen Querruderausschläge von 100 % auf 50 %.

In diesem Beispiel schaltet SB zwischen FM0 und FM1 um. FM0 ist die Standardflugphase und aktiv, solange keine andere Flugphase aktiv ist.

Wir richten zwei Mischer ein: den Standardmischer mit 100 % Ausschlag nur für FM0 und einen zweiten mit 50 % Querruderausschlag nur für FM1.

1. Flugphasen einstellen
   • Öffnen Sie Model Settings → Flight Modes → FM1.
   • Stellen Sie die Schalterbedingung auf SBUp.
   • Kehren Sie zu Main View zurück.
2. Mischer einstellen
   • Öffnen Sie Model Settings → Mixes.
   • Klonen Sie den Mischer ROL. Dadurch entsteht auf dem nächsten freien Platz, hier Mix5, ein neuer Mischer mit denselben Einstellungen.
   • Öffnen Sie das Edit-Menü von Mix5.
   • Stellen Sie Weight/rate auf 50 %.
   • Deaktivieren Sie unter Mode alle Flugphasennummern außer 1, damit der Mischer nur in FM1 aktiv ist.
   • Kehren Sie zu Mixes zurück.
   • Öffnen Sie das Edit-Menü des ursprünglichen Mischers ROL für FM0.
   • Deaktivieren Sie unter Mode alle Flugphasennummern außer 0, damit der Mischer nur in der Standardphase FM0 aktiv ist.
   • Kehren Sie zu Main view zurück.

Die mit SB geschalteten Dual Rates sind eingerichtet. Prüfen Sie die Funktion und die Kanalausgangswerte:

Öffnen Sie in Main view mit BACK den Channels monitor. Bewegen Sie den Querruderknüppel ganz nach links oder rechts und schalten Sie SB von DOWN auf UP. Bei vollem Knüppelausschlag muss der Betrag des ROL-Ausgangs in beiden Richtungen von 100 % auf 50 % sinken. Das Vorzeichen hängt von Knüppelrichtung und Kanalumkehr ab. Prüfen Sie vor dem Flug zusätzlich Steuerrichtungen, Fail-safe und Reichweite.

Anhang

Weiterführende Dokumentation

Hinweise zu Hardware, Wartung, Sicherheit, Entsorgung, Konformitätserklärung und Garantiebedingungen finden Sie in der V5-Kurzanleitung. Empfänger- und Sensoreinstellungen müssen auch der Anleitung des angeschlossenen Geräts entsprechen.
