KAVAN V20 - Schnellstartanleitung

KAV16.1001

KAVAN V20 - grau

KAV16.1002

KAVAN V20 - blau

Einleitung

Die KAVAN V20 ist eine 24-Kanal-RC-Anlage mit gleichzeitiger Übertragung auf zwei Frequenzen im 2,4-GHz-Band und vollständiger Telemetrieunterstützung (Twin 2,4 GHz). Sie bietet Reaktionszeiten bis zu 4 ms und Reichweiten bis zu mehreren zehn Kilometern. Auch ACCST D16 oder ACCESS können gewählt werden, mit Telemetrie entsprechend dem Empfänger. Die V20 lässt sich mit zahlreichen KAVAN- und FrSky-Empfängern mit oder ohne Telemetrie sowie mit klassischen PWM- und S.BUS-Ausgängen binden. Sie eignet sich für fortgeschrittene Freizeit- und Sportpiloten, für Flugzeuge, Hubschrauber und Multikopter. Auch Schiffe und Landmodelle lassen sich einrichten. Das Betriebssystem ETHOS bietet zahlreiche Funktionen und Mischer, die Sie auf dem großen Farb-Touchscreen bequem anpassen können.

Technische Daten

Übertragungssystem	Gleichzeitig zwei Frequenzen im 2,4-GHz-Band (Twin 2,4 GHz)
Antenne	Zwei interne 2,4-GHz-Antennen
Abmessungen	221,5×214,5×94 mm (B×H×T)
Gewicht	1027 g (einschließlich Akku)
Betriebssystem	ETHOS
Internes HF-Modul	TW-ISRM
Kanäle	Bis zu 24
Betriebsspannung	6,5–8,4 V (2S-LiPo-Akku)
Betriebstemperatur	−10–60 °C
Stromaufnahme	240 mA bei 7,4 V
Betriebsfrequenz	2,400–2,4835 GHz
Max. abgestrahlte Leistung	100 mW EIRP
Ladestrom	≤1 A ± 200 mA
Spannung des USB-Netzteils	5 ± 0,2 V
Strom des USB-Netzteils	> 2,0 A
Display	Beleuchtetes 4,3"-Touch-LCD mit 800×480 Auflösung
Kompatibilität	TW / ACCST D16 / ACCESS

Eigenschaften

• Bis zu 20 Flugphasen zur Modellsteuerung unter verschiedenen Bedingungen
• Vollständige Telemetrie mit Daten zahlreicher Sensoren und Aufzeichnung auf microSD-Karte
• Speicher für 64 Modelle, per microSD-Karte erweiterbar
• Telemetrie-Sprachausgabe über Lautsprecher oder Kabel mit 3,5-mm-Klinkenstecker
• Anschluss von bis zu 2 externen Antennen
• 6 Dreistufen- und 2 Zweistufenschalter (1 mit Rückstellung)
• 2 seitliche Drehregler und 2 rückseitige Taster
• 6 benutzerprogrammierbare Tasten vorn
• 2 programmierbare Mischer-Drehregler
• 4 digitale Trimmungen
• Programmierbarer Schieberegler (Schiebepotentiometer)
• 6-Achsen-Gyrosensor
• Präzise Knüppelaggregate mit 10 Kugellagern
• Lehrer-Schüler-Betrieb per Kabel oder drahtlos über Bluetooth®
• F.BUS-Buchse zur Servoprogrammierung
• Modellnamen mit 15 Zeichen
• Subtrim
• Servoumkehr
• Einstellung von Endpunkten und Wegbegrenzungen
• Einstellung der Servogeschwindigkeit
• Zurücksetzen der Daten
• Fail-safe-Einstellungen
• Dual Rate
• Einstellung des Steuerverlaufs mit 2 Exponentialkurven oder 21-Punkt-Kurven
• Frei programmierbare Mischer
• Motorabschaltung
• Sicherer Leerlauf
• Logische Schalter
• Intuitive Benutzeroberfläche mit anpassbaren Widgets
• Servomonitor und Servotester
• 3 Timer (Stoppuhr oder Countdown)
• Modellbetriebszeit
• Senderbetriebszeit
• Prüfung voreingestellter Bedienelementstellungen beim Einschalten
• Einstellbare Displaybeleuchtung
• Kalibrierung der Knüppelaggregate
• Akustische und Vibrationswarnungen
• Reichweitentest
• Betrieb mit bis zu 3 Empfängern (kompatible Protokolle und Empfängerverkabelung erforderlich)

Lieferumfang

• Sender KAVAN V20
• Akku 2S LiPo 4000 mAh
• Transportkoffer
• Trageriemen

Beschreibung des Senders

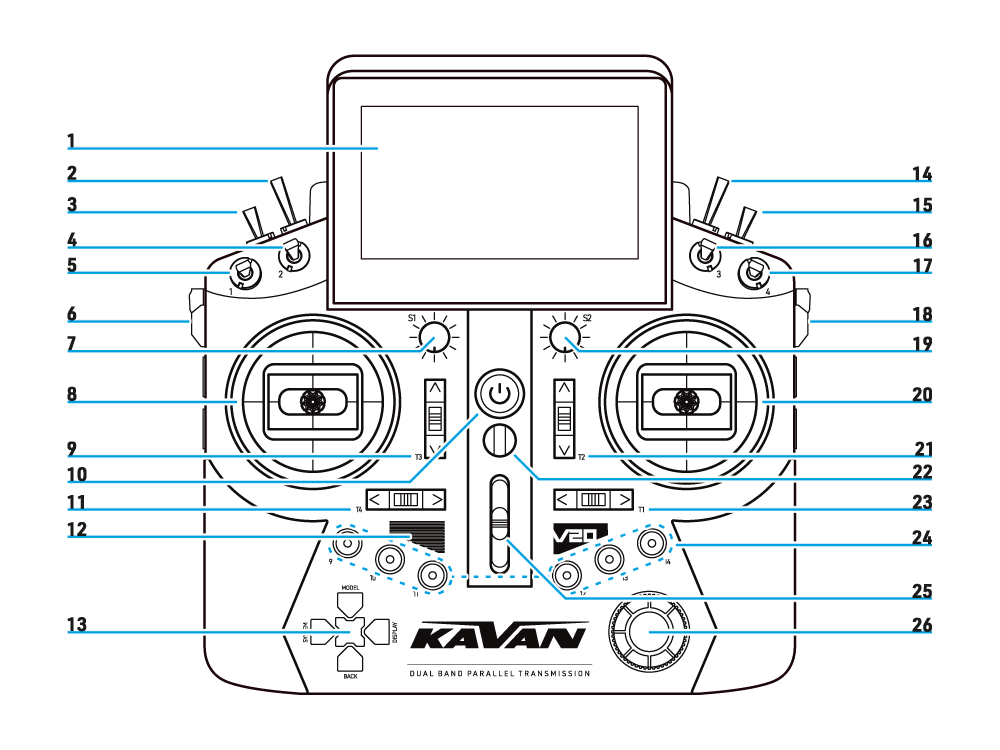

Die folgenden Nummern bezeichnen die Bedienelemente in den Abbildungen. (Abb. 1) (Abb. 2) (Abb. 3)

1. 4,3"-LCD, 800×480 px
2. Zweistufenschalter Nr. 6
3. Dreistufenschalter Nr. 5
4. Dreistufenschalter Nr. 2
5. Dreistufenschalter Nr. 1
6. Seitlicher Drehregler Nr. 1
7. Programmierbarer Mischer-Drehregler Nr. 1
8. Linker Steuerknüppel
9. Trimmung Nr. 3
10. Ein-/Austaste
11. Trimmung Nr. 4
12. Lautsprecher
13. SYSTEM/MODEL/DISPLAY/BACK + ENTER
14. Zweistufentaster Nr. 8
15. Dreistufenschalter Nr. 7
16. Dreistufenschalter Nr. 3
17. Dreistufenschalter Nr. 4
18. Seitlicher Drehregler Nr. 2
19. Programmierbarer Mischer-Drehregler Nr. 2
20. Rechter Steuerknüppel
21. Trimmung Nr. 2
22. Gurtöse
23. Trimmung Nr. 1
24. Benutzerprogrammierbare Tasten
25. Programmierbarer Schieberegler
26. Multifunktions-Drehregler
27. Tragegriff
28. Modulschacht
29. Akkufach
30. Griffflächen
31. Taster
32. Externe Antenne Nr. 2
33. 3,5-mm-Audiobuchse
34. USB-C
35. microSD-Steckplatz
36. Smart-Port
37. Lehrer-Schüler-Buchse
38. Externe Antenne Nr. 1

Hauptteil

Einstellung der Knüppelaggregate

Moduswechsel

Ändern Sie im Menü Sticks den aktuellen Modus (ab Werk Modus 2) in den gewünschten Modus. Schalten Sie den Sender aus, nehmen Sie den Akkufachdeckel ab, trennen Sie den Akku und nehmen Sie ihn heraus. Lösen Sie die 4 Schrauben der Rückwand und nehmen Sie diese ab; belasten Sie dabei weder Antennenleitungen noch interne Kabel. Setzen Sie die Einstellschraube des Selbstzentrierungsmechanismus entsprechend dem gewählten Modus in das andere Knüppelaggregat um.

Bei entferntem Akku und geöffneter Rückwand können die Knüppelaggregate um bis zu 8° gedreht werden. Lösen Sie die Befestigungsschrauben, stellen Sie den Winkel ein und ziehen Sie die Schrauben wieder fest. Stellen Sie Federkraft und Gasratsche nach Bedarf ein. Prüfen Sie alle Leitungs- und Antennenanschlüsse und klemmen Sie keine Kabel ein. Befestigen Sie die Rückwand mit den 4 Schrauben, schließen Sie den Akku polrichtig an, legen Sie ihn ein und schließen Sie den Akkufachdeckel. Kalibrieren Sie die Knüppel und prüfen Sie alle Steuerrichtungen und Neutralstellungen vor dem Modelleinsatz.

Akku laden

Ein 2S-LiPo-Akku (7,4 V) mit 4000 mAh ist enthalten. Der Sender besitzt einen Balancer zum Laden von 2S-Akkus über USB-C. Das Akkufach misst 84×41,5×20 mm (B×H×T).

Vorsicht

Verwenden Sie zum Laden über USB ein geeignetes USB-Netzteil mit 5 ± 0,2 V und >2,0 A.

LED

• LEUCHTET: Ladevorgang läuft
• AUS: Ladevorgang abgeschlossen
• BLINKT: Ladefehler

Navigationselemente

Die linken Navigationstasten bieten MODEL/SYSTEM/DISPLAY/BACK. Mit dem rechten Drehregler navigieren Sie, ändern Werte und öffnen erweiterte Einstellungen; Drücken bestätigt mit ENTER.

Über den Touchscreen können Menüpunkte alternativ ausgewählt und bearbeitet werden.

ETHOS Suite

Mit ETHOS Suite können Sie Bootloader, Firmware, SD-Karten- und Flash-Inhalte aktualisieren sowie Bild- und Audioformate konvertieren. Aktuelle Informationen und Downloads finden Sie bei FrSky ETHOS.

Hinweis

Sichern Sie vor dem Update Ihre Modelle und aktuellen Senderdateien. Verwenden Sie den aktuellen kompatiblen Bootloader und wählen Sie in ETHOS Suite die richtige KAVAN-Sendervariante; beachten Sie die Versionshinweise für dieses Modell.

Ausführliche Menüs finden Sie im ETHOS-Benutzerhandbuch. Menütexte und verfügbare Optionen hängen von Firmware und Empfängerprotokoll ab.

Modell erstellen

1. Öffnen Sie Model Settings und dann Model Selection. Erstellen Sie ein neues Modell und wählen Sie seinen Typ.
2. Benennen Sie das Modell und richten Sie es ein. Prüfen Sie vor dem Einsatz Kanalzuordnung, Steuerrichtungen, Grenzen und Fail-safe.

Modelleinstellung - internes HF-Modul

Wählen Sie in RF System INT, setzen Sie Status auf ON und wählen Sie das benötigte Empfängerprotokoll. Prüfen Sie kompatible Sender-/Empfängerfirmware und die richtige Regionalvariante.

Vorsicht

Montieren Sie bei Auswahl externer Antennen die richtigen Antennen vor Aktivierung der Übertragung. Die Antennenwahl wird pro Modell gespeichert; prüfen Sie sie bei jedem Modellspeicherwechsel. Verwenden Sie nur Optionen, die dieser Sender und seine Firmware unterstützen.

Kanalbereich

Das interne Modul unterstützt mit kompatiblen Protokollen bis zu 24 Kanäle; ACCST D16 unterstützt bis zu 16. Stellen Sie den benötigten Kanalbereich ein und prüfen Sie die Empfängerausgangszuordnung. Verwenden Sie für jedes Modell eine eigene ID, außer wenn absichtlich derselbe Empfänger mit identischen Einstellungen geteilt wird.

Registrieren und Binden

Gefahr

Trennen Sie vor Registrierung, Binden, Programmierung oder Fail-safe-Tests den Elektromotor bzw. stellen Sie den Verbrennungsmotor ab. Sichern Sie das Modell und verhindern Sie jedes unbeabsichtigte Anlaufen.

ACCESS und Twin 2,4 GHz

Registrieren Sie den Empfänger vor dem Binden. Angaben zu Taste und LEDs finden Sie in seiner Anleitung.

1. Wählen Sie [Register]. Das Display zeigt „Waiting…“; der Sender kann die Sprachmeldung „Register“ wiederholen.
2. Halten Sie die Bindetaste gedrückt und schalten Sie den Empfänger ein. Warten Sie auf die Erkennung; die ursprüngliche Anleitung nennt gleichzeitig leuchtende rote und grüne LEDs.
3. Stellen Sie RID, Empfängername und UID nach Bedarf ein.
4. Schließen Sie mit [Register] ab und bestätigen Sie „Registration OK“ mit [OK].
5. Schalten Sie den Empfänger aus. Die Registrierung ist abgeschlossen; das Binden ist noch erforderlich.

RID

Dies ist die eindeutige Kennung des Senders. Für die Modellfreigabe mit Smart Share kann sie auf einen gemeinsamen oder eigenen Code geändert werden. Zum Teilen von Modellen zwischen eigenen Sendern oder mit anderen Modellpiloten müssen die Sender dieselbe RID haben. Die RID ist die Senderkennung (Owner Registration ID), die im Empfänger gespeichert wird. Bei gleicher RID können zwei Sender Modelle einschließlich Empfängern über Smart Share gemeinsam nutzen.

RX-Name

Der Empfänger erhält beim ersten Binden automatisch einen Namen. Dieser kann jederzeit geändert werden. Bei mehreren Empfängern hilft er, ihre Einstellungen zu unterscheiden, beispielsweise:

• RX4R1 für CH1–8
• RX4R2 für CH9–16
• RX4R3 für CH17–24.

UID

Die UID unterscheidet mehrere gleichzeitig in einem Modell verwendete Empfänger. Bei einem einzelnen Empfänger kann der Standardwert 0 bleiben. Bei mehreren Empfängern muss die UID geändert werden, üblicherweise:

• 0 für CH1–8
• 1 für CH9–16
• 2 für CH17–24.

Hinweis

Die UID kann nicht aus dem Empfänger zurückgelesen werden; kennzeichnen Sie ihn deshalb entsprechend.

Binden

Beim Binden wird der in Phase 1 registrierte Empfänger einem bestimmten Sender zugeordnet. Er kommuniziert anschließend nur mit diesem Sender, bis er mit einem anderen gebunden wird.

1. Wählen Sie einen Empfängerplatz und drücken Sie [Bind].
2. Die Meldung „Waiting for receiver…“ erscheint; der Sender kann eine Bindesprachmeldung wiederholen.
3. Schalten Sie den registrierten Empfänger ein, ohne seine Bindetaste zu drücken.
4. Sein Name erscheint in der Empfängerliste.
5. Wählen Sie den Empfänger und warten Sie auf den Abschluss des automatischen Bindevorgangs.

• Der Empfänger wird nur vom gebundenen Sender gesteuert. Andere Sender in seiner Umgebung beeinflussen seinen Betrieb nicht.
• Der Empfängername wird nun am gewählten Speicherplatz angezeigt.
• Schalten Sie nach dem Binden den Empfänger aus, starten Sie bei Bedarf den Sender neu und schalten Sie den Empfänger normal ein. Prüfen Sie die Verbindungsanzeige laut Anleitung und alle Steuerfunktionen. Führen Sie vor dem Flug einen Reichweitentest durch.
• Wiederholen Sie den Vorgang bei Bedarf für die Empfängerplätze 2 und 3 zur redundanten Verbindung.

Protokoll ACCST D16

ACCST D16 verwendet Binden ohne Registrierung. Sender- und Empfängerfirmware müssen kompatible ACCST-D16-Versionen und dieselbe Regionalvariante verwenden.

1. Schalten Sie den Empfänger aus.
2. Wählen Sie ACCST D16, stellen Sie die Empfänger-ID ein und wählen Sie [Bind]. Wählen Sie die benötigte Kanalgruppe und die von der Firmware angebotene Telemetrieeinstellung.
3. Halten Sie die Bindetaste des Empfängers gedrückt und schalten Sie ihn ein. Beachten Sie die Bindeanzeige laut Empfängeranleitung und lassen Sie dann die Taste los.
4. Beenden Sie den Bindemodus und schalten Sie den Empfänger aus. Schalten Sie auch den Sender aus, falls ein Neustart erforderlich ist.
5. Schalten Sie zuerst den Sender und dann den Empfänger normal ein. Prüfen Sie die Verbindungsanzeige laut Empfängeranleitung und alle Steuerfunktionen.

Der Empfänger reagiert auf den gebundenen Sender und die Modell-ID. Wiederholen Sie das Binden bei Änderungen an Empfänger, Modell-ID oder relevanten Protokolleinstellungen. Die bei ACCESS verwendete Empfängernamenauswahl und drei Empfängerplätze gelten nicht für ACCST D16.

Fail-safe-Einstellungen

Die ursprüngliche Schnellstartanleitung beschreibt 3 Fail-safe-Modi: Hold, Custom und No signal (in aktueller Firmware No pulses). Einige Firmware-/Protokollkombinationen bieten zusätzlich Receiver für die empfängerseitige Einstellung. Wählen Sie einen verfügbaren Modus und prüfen Sie sein tatsächliches Verhalten.

Hold – Positionen halten

Der Empfänger hält die Kanalausgänge auf den Werten vor dem Signalverlust. Wählen Sie diesen Modus im Menü und warten Sie 9 Sekunden, bis die Fail-safe-Änderung wirksam wird.

Custom – benutzerdefiniert

Der Empfänger stellt auf allen Kanälen die vorgegebenen Ausgangswerte ein. Öffnen Sie die Fail-safe-Einstellungen und wechseln Sie von Disconnect/Hold/Not Set zu „Custom“. Wählen und bestätigen Sie den Kanal für die gewünschte Fail-safe-Einstellung. Stellen Sie den Ausgang jedes gewünschten Kanals ein und bestätigen Sie ihn. Warten Sie 9 Sekunden, bis die Änderung wirksam wird.

No pulses – keine Impulse

Bei Signalverlust gibt der Empfänger an seinen PWM-Ausgängen keine Steuerimpulse mehr aus. Wählen Sie diesen Modus im Menü und warten Sie 9 Sekunden, bis die Fail-safe-Änderung wirksam wird.

Receiver – Empfängereinstellung

Bei Signalverlust wird der im Empfänger eingestellte Fail-safe-Modus verwendet.

Hinweis

Verlassen Sie sich nicht auf ein unbestimmtes Fail-safe-Verhalten. Stellen und testen Sie vor dem Flug eine sichere Reaktion für jede Steuerfunktion; ein gehaltener Gasausgang kann Verletzungen oder Schäden verursachen.

Ist Fail-safe auf der HF-Modulseite deaktiviert, gilt die Fail-safe-Einstellung des Empfängers.

Der S.BUS-Port unterstützt No Pulses nicht und gibt weiterhin ein Signal aus. Stellen Sie für S.BUS stets „Hold“ oder „Custom“ ein.

Gefahr

Testen Sie Fail-safe am Boden bei getrenntem Elektromotor bzw. abgestelltem Verbrennungsmotor. Prüfen Sie, ob ein Verlust des Sendersignals die vorgesehenen sicheren Positionen und den Motor-Stoppbefehl auslöst. Stellen Sie den normalen Betrieb wieder her und prüfen Sie vor dem Flug alle Steuerfunktionen.

Reichweitentest

Führen Sie vor jedem Flug einen Reichweitentest durch. Wählen Sie in RF System das aktive interne oder externe Modul, dann Action und Range Check. Die Reichweite wird auf etwa 1/30 reduziert. Wählen Sie vor dem Flug erneut Range Check, um die normale Sendeleistung wiederherzustellen.

Die wiederholte Sprachmeldung „Range Check“ bestätigt den Betrieb mit reduzierter Leistung. Das Display zeigt Empfänger-UID, VFR % und RSSI. Die ursprüngliche Anleitung nennt unter idealen Bedingungen einen Alarmabstand von etwa 30 m bei Sender und Empfänger 1 m über dem Boden. Dies ist nur ein Richtwert; beachten Sie Empfängeranleitung, Antenneneinbau und Umgebung. Fliegen Sie nicht bei unzuverlässiger Steuerung oder unzuverlässigem Empfang.

Anhang

Grundsätze für den sicheren Betrieb

Der Modellbetrieb kann bei Missachtung der Sicherheitsregeln gefährlich sein. Beachten Sie die folgenden grundlegenden Empfehlungen für einen sicheren Betrieb.

• Prüfen Sie vor dem Start die richtige Reaktion des Modells auf Knüppel, Schalter und alle weiteren Bedienelemente. Fliegen Sie bei Problemen erst wieder, wenn alle Funktionen einwandfrei arbeiten.
• Fliegen Sie niemals bei Regen, starkem Wind oder nachts. Wasser kann Ausfälle oder Fehlfunktionen, Kontrollverlust und einen Absturz verursachen.
• Schalten Sie den Sender im Flug niemals aus, solange der Modellmotor läuft oder der Akku angeschlossen ist. Das Modell lässt sich dann nicht steuern und stürzt ab. Auch nach dem Wiedereinschalten setzt der normale Betrieb erst nach Abschluss der internen Initialisierung von Sender und Empfänger ein.
• Starten Sie keinen Verbrennungs- oder Elektromotor mit dem Sendergurt um den Hals. Der Gurt kann von Propeller oder Rotor erfasst werden und schwere Verletzungen verursachen.
• Fliegen Sie niemals im Reichweitentestmodus. Der Sender arbeitet dabei mit verminderter Leistung; ein Absturz kann die Folge sein.
• Fliegen Sie nicht, wenn Sie körperlich oder geistig beeinträchtigt sind; Sie gefährden sich und andere. Fliegen Sie niemals unter Einfluss von Alkohol, Drogen oder Medikamenten, die Ihre Wahrnehmung beeinflussen.
• Fliegen Sie nicht in Flughafennähe, nahe oder über Personen, bei Wohnhäusern, Schulen, Krankenhäusern oder anderen Menschenansammlungen sowie nahe Hochspannungsleitungen, hohen Gebäuden, Bauwerken oder Kommunikationseinrichtungen.
• Stellen Sie den Sender bei der Flugvorbereitung nicht aufrecht auf den Boden. Er kann umkippen, die Bedienelemente verstellen und Propeller oder Rotor unerwartet anlaufen lassen, wodurch Verletzungen entstehen können.
• Berühren Sie Verbrennungsmotoren, Elektromotoren oder Regler nicht während oder unmittelbar nach dem Betrieb. Sie können sehr heiß werden.
• Halten Sie das Modell während des gesamten Flugs in Sichtweite. Hinter Gebäuden oder anderen großen Hindernissen verlieren Sie nicht nur den Sichtkontakt; das Hindernis kann auch das HF-Signal abschatten und Kontrollverlust verursachen.
• Stellen Sie stets sichere Fail-safe-Positionen ein. Stellen Sie den Gaskanal auf Motorstopp; verwenden Sie Neutral nur bei einem Antrieb, bei dem Neutral nachweislich die Stoppstellung ist.
• Prüfen Sie vor jedem Start den Ladezustand von Sender- und Empfängerakku. Zu niedrige Spannung führt zu Kontrollverlust und Absturz.
• Prüfen Sie zu Beginn jedes Flugtags alle Ruder und führen Sie einen Reichweitentest durch. Prüfen Sie im Lehrer-Schüler-Betrieb die korrekte Reaktion auf beide Sender. Schon eine einzelne falsch eingestellte Sender- oder Modellfunktion kann einen Absturz verursachen.
• Beim Einschalten: 1. Stellen Sie Gas auf Motorstopp (untere Stellung bei üblichem Flugzeuggas). 2. Schalten Sie zuerst den Sender und dann den Empfänger ein.
• Nach dem Abstellen des Motors und Sicherstellen, dass er nicht wieder anlaufen kann: 1. Schalten Sie den Empfänger aus. 2. Schalten Sie danach den Sender aus. Eine umgekehrte Ein- oder Ausschaltreihenfolge kann Propeller oder Rotor unerwartet anlaufen lassen und Verletzungen verursachen. Beachten Sie diese Reihenfolge auch beim Einstellen von Fail-safe.
• Stellen Sie beim Einstellen des Senders den Motor ab, sofern sein Betrieb nicht erforderlich ist. Trennen Sie die Anschlussleitungen eines Elektromotors. Ist ein laufender Motor nötig, arbeiten Sie besonders vorsichtig: Sichern Sie das Modell so, dass es niemanden und nichts berühren kann. Eine unerwartete Drehzahlerhöhung kann schwere Verletzungen verursachen.

Garantie- und Nachgarantieservice

Für alle KAVAN-Sender gilt eine verlängerte 3-jährige Garantie auf Herstellungsfehler. Legen Sie bei einer Reklamation eine Kopie des Kaufbelegs bei und beschreiben Sie Fehler, Nutzung und weitere Umstände möglichst genau, um Prüfung und Abwicklung zu erleichtern. Wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Ist das nicht möglich, kontaktieren Sie direkt KAVAN Europe s.r.o.:

KAVAN Europe s.r.o. | Doubravice 110, 533 53 Pardubice | Tschechien | +420 466 260 133 | info@kavanrc.com

Garantie und Haftungsbeschränkung

Als Hersteller haben wir keinen Einfluss darauf, ob Sie diese Anleitung beim Anschluss und Einbau der RC-Anlage in Ihr Modell beachten. Ebenso wenig können wir Aufbau, Betrieb und Wartung der Anlagenteile kontrollieren. KAVAN lehnt daher die Haftung für Verluste, Schäden oder Kosten ab, die durch unsachgemäße Nutzung oder Betrieb der von uns importierten Produkte entstehen oder damit zusammenhängen.

Soweit gesetzlich nichts anderes bestimmt ist, beschränkt sich die Ersatzpflicht von KAVAN unabhängig vom geltend gemachten Rechtsgrund auf den Kaufpreis der KAVAN-Produkte, die unmittelbar an dem schadensverursachenden Ereignis beteiligt waren. Dies gilt nicht, wenn der Hersteller aufgrund nachgewiesenen Vorsatzes oder grober Fahrlässigkeit gerichtlich zu unbeschränktem Ersatz verpflichtet wurde. Wir gewährleisten, dass unsere Produkte den geltenden gesetzlichen Bestimmungen entsprechen. Die Garantie erstreckt sich nicht auf Fehler und Schäden durch:

• Missbräuchliche oder unsachgemäße Verwendung.
• Verspätete, unsachgemäße oder unterlassene Wartung beziehungsweise Wartung durch einen nicht autorisierten Service.
• Falscher Anschluss.
• Verwendung von Zubehör, das nicht von KAVAN Europe s.r.o. freigegeben oder empfohlen wurde.
• Änderungen oder Reparaturen durch einen nicht von KAVAN Europe s.r.o. autorisierten Service.
• Unbeabsichtigte oder vorsätzliche Beschädigung.
• Normaler Verschleiß.
• Betrieb außerhalb der in den technischen Daten angegebenen Grenzen.

KAVAN Europe s.r.o. gewährleistet, dass dieses Produkt zum Zeitpunkt des Verkaufs frei von Material- und Verarbeitungsfehlern ist, und behält sich das Recht vor, diese Garantie ohne Vorankündigung zu ändern. Das Gerät wird laufend weiterentwickelt; der Hersteller behält sich Konstruktionsänderungen ohne Vorankündigung vor.

Dieser Garantieschein berechtigt Sie innerhalb von 36 Monaten zur kostenlosen Garantiereparatur des von KAVAN Europe s.r.o. gelieferten Produkts. Natürlicher Verschleiß durch normalen Gebrauch ist ausgeschlossen, da die Einzelteile eines Modellbauprodukts wesentlich höheren Belastungen ausgesetzt sind als gewöhnliches Spielzeug.

Die Garantie gilt auch nicht für Geräteteile, die falsch eingebaut, grob oder unsachgemäß behandelt, bei einem Unfall beschädigt oder von einer unbefugten Person repariert beziehungsweise verändert wurden. Dazu zählt auch das Auftragen wasserabweisender Sprays oder Beschichtungen durch den Benutzer. Schützen Sie das Gerät wie andere empfindliche Elektronik vor hohen und niedrigen Temperaturen, Feuchtigkeit, Staub sowie starken mechanischen Erschütterungen und Stößen. Setzen Sie es nicht längere Zeit direktem Sonnenlicht aus.

Fordern Sie Garantiereparaturen bei dem Händler an, bei dem Sie die Anlage gekauft haben.

Recycling (Europäische Union)

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.

EU-Konformitätserklärung

KAVAN Europe s.r.o. erklärt hiermit, dass die Funkanlage vom Typ V20 und die mitgelieferten Geräte der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter https://www.kavanrc.com/doc verfügbar. Diese 2,4-GHz-Funkanlage kann in allen Ländern der Europäischen Union ohne vorherige Registrierung oder Einzelzulassung verwendet werden.
