Úvod
Tento návod popisuje přesun funkce plynu mezi křížovými ovladači a nastavení jejich neutralizace, tření a zubatky. Mechanické nastavení musí odpovídat módu ovladačů v softwaru.
Vypněte model i vysílač. Před otevřením vysílače odpojte a vyjměte jeho akumulátor. Chraňte antény, kabely a konektory; poloviny skříně neroztahujte proti tahu kabelu. Pokud se provedení liší od návodu, zastavte práci a kontaktujte servis.

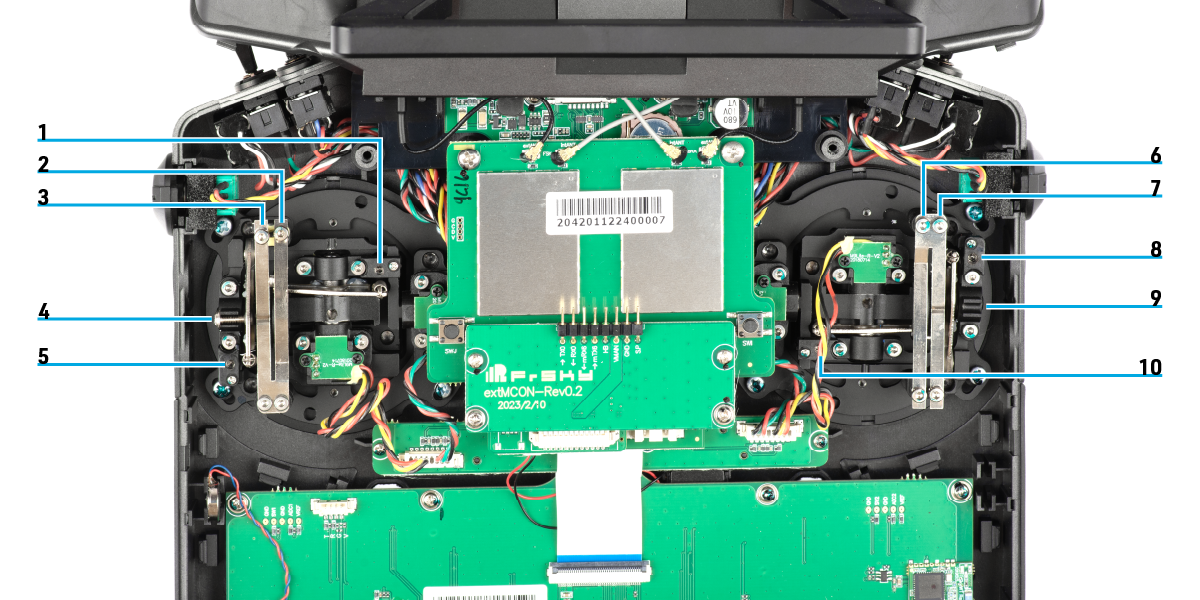

Umístění nastavení
- Vodorovná neutralizační pružina, pravý ovladač
- Šroub zubatky, pravý ovladač
- Šroub přítlaku/tření, pravý ovladač
- Pojistka neutralizační pružiny
- Svislá neutralizační pružina, pravý ovladač
- Šroub zubatky, levý ovladač
- Šroub přítlaku/tření, levý ovladač
- Svislá neutralizační pružina, levý ovladač
- Otvor pro pojistku neutralizační pružiny
- Vodorovná neutralizační pružina, levý ovladač
Hlavní část
- Sejměte kryt akumulátoru, odpojte a vyjměte akumulátor a vyšroubujte čtyři šrouby zadního krytu. Kryt podržte za rukojeť a opatrně otevřete bez tahání za antény. Odklopte jej jen v rozsahu, který dovolují kabely.
- Vyjměte pojistku neutralizační pružiny [4] ze současného ovladače plynu. Nastavte jeho svislou neutralizační pružinu tak, aby se páka vracela do středu. Původní postup uvádí otáčení tímto nastavením proti směru hodinových ručiček. Sledujte skutečný účinek a šroub neutahujte násilím.
- Na novém ovladači plynu uvolněte svislou neutralizaci; původní postup uvádí otáčení po směru hodinových ručiček. Mírně přizvedněte neutralizační rameno, vložte pojistku do otvoru [9] a upevněte ji. Ověřte, že nový plyn zůstává v nastavené poloze a opačná páka se vrací do středu.
- Vnitřními šrouby [2, 6] nastavte zubatku a vnějšími šrouby [3, 7] přítlak/tření. Měňte vždy jen jeden šroub a ověřte účinek v celém rozsahu pohybu. Šrouby nepřetahujte a neomezujte rozsah pohybu.
- Zkontrolujte plný rozsah pohybu obou ovladačů. Zubatku a tření dolaďte podle potřeby; šrouby nepřetahujte a neomezujte rozsah pohybu.
- Nasaďte zadní kryt bez přiskřípnutí kabelů či antén a upevněte čtyřmi šrouby. Připojte a vložte akumulátor se správnou polaritou a zavřete jeho kryt.
- Zapněte vysílač a v Systém → Ovladače vyberte odpovídající mód, například Mód 2 → Mód 1. Podle návodu vysílače zkalibrujte ovladače a v Model → Výstupy zkontrolujte směry, neutrály a plné výchylky. Názvy nabídek se mohou lišit podle firmwaru.
S vyřazeným pohonem modelu zkontrolujte všechny funkce, zastavení motoru a failsafe před dalším použitím. Změna módu sama automaticky neověří nastavení každé paměti modelu.
Příloha
Videonávod
Pokud potřebujete podrobnější pokyny, podívejte se na tento videonávod, který vás krok za krokem provede všemi výše popsanými úkony.
