KAVAN V20 - Zmena módu ovládačov
KAVAN V20 - sivý
KAVAN V20 - modrý
Úvod
Tento návod opisuje presun funkcie plynu medzi krížovými ovládačmi a nastavenie ich neutralizácie, trenia a zúbkovania. Mechanické nastavenie musí zodpovedať módu ovládačov v softvéri.
Vypnite model aj vysielač. Pred otvorením vysielača odpojte a vyberte jeho akumulátor. Chráňte antény, káble a konektory; polovice skrine nerozťahujte proti ťahu kábla. Ak sa vyhotovenie líši od návodu, zastavte prácu a kontaktujte servis.

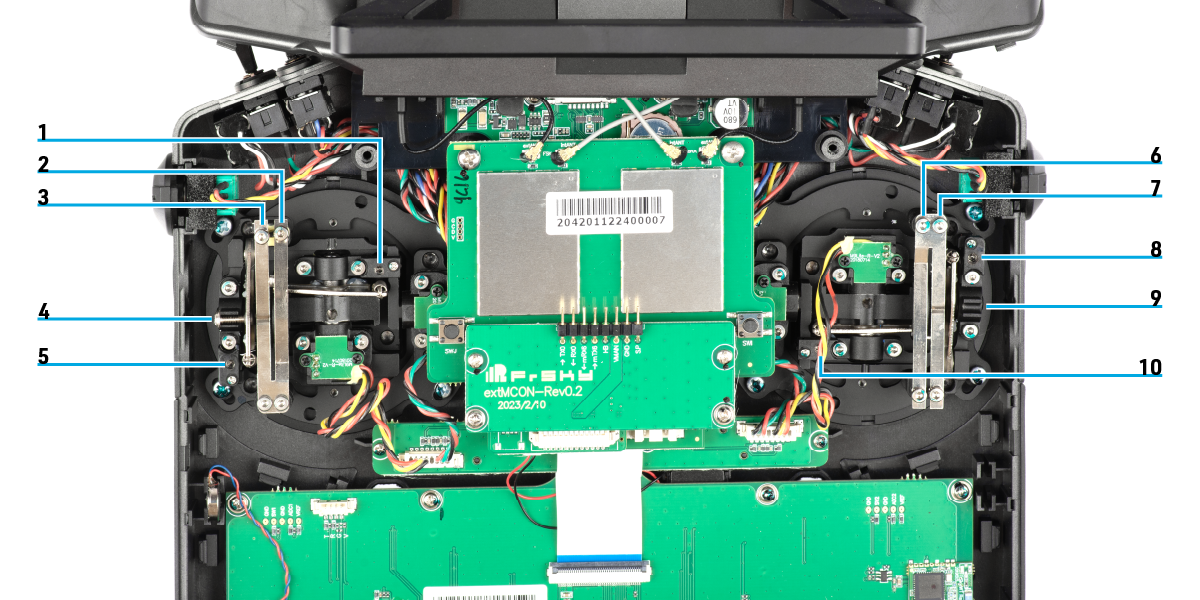

Umiestnenie nastavení
- Vodorovná neutralizačná pružina, pravý ovládač
- Skrutka zúbkovania, pravý ovládač
- Skrutka prítlaku/trenia, pravý ovládač
- Poistka neutralizačnej pružiny
- Zvislá neutralizačná pružina, pravý ovládač
- Skrutka zúbkovania, ľavý ovládač
- Skrutka prítlaku/trenia, ľavý ovládač
- Zvislá neutralizačná pružina, ľavý ovládač
- Otvor pre poistku neutralizačnej pružiny
- Vodorovná neutralizačná pružina, ľavý ovládač
Hlavná časť
- Zložte kryt akumulátora, odpojte a vyberte akumulátor a vyskrutkujte štyri skrutky zadného krytu. Kryt podržte za rukoväť a opatrne otvorte bez ťahania za antény. Odklopte ho len v rozsahu, ktorý dovoľujú káble.
- Vyberte poistku neutralizačnej pružiny [4] zo súčasného ovládača plynu. Nastavte jeho zvislú neutralizačnú pružinu tak, aby sa páka vracala do stredu. Pôvodný postup uvádza otáčanie týmto nastavením proti smeru hodinových ručičiek. Sledujte skutočný účinok a skrutku neuťahujte násilím.
- Na novom ovládači plynu uvoľnite zvislú neutralizáciu; pôvodný postup uvádza otáčanie v smere hodinových ručičiek. Mierne nadvihnite neutralizačné rameno, vložte poistku do otvoru [9] a upevnite ju. Overte, že nový plyn zostáva v nastavenej polohe a opačná páka sa vracia do stredu.
- Vnútornými skrutkami [2, 6] nastavte zúbkovanie a vonkajšími skrutkami [3, 7] prítlak/trenie. Meňte vždy len jednu skrutku a overte účinok v celom rozsahu pohybu. Skrutky nepreťahujte a neobmedzujte rozsah pohybu.
- Skontrolujte plný rozsah pohybu oboch ovládačov. Zúbkovanie a trenie dolaďte podľa potreby; skrutky nepreťahujte a neobmedzujte rozsah pohybu.
- Nasaďte zadný kryt bez pricviknutia káblov či antén a upevnite štyrmi skrutkami. Pripojte a vložte akumulátor so správnou polaritou a zatvorte jeho kryt.
- Zapnite vysielač a v Systém → Ovládače vyberte zodpovedajúci mód, napríklad Mód 2 → Mód 1. Podľa návodu vysielača skalibrujte ovládače a v Model → Výstupy skontrolujte smery, neutrály a plné výchylky. Názvy ponúk sa môžu líšiť podľa firmvéru.
S vyradeným pohonom modelu skontrolujte všetky funkcie, zastavenie motora a failsafe pred ďalším použitím. Zmena módu sama automaticky neoverí nastavenie každej pamäte modelu.
Príloha
Videonávod
Ak potrebujete podrobnejšie pokyny, pozrite si tento videonávod, ktorý vás krok za krokom prevedie všetkými vyššie opísanými úkonmi.
