KAVAN V10 + ECOS - Dokumentácia

KAV16.1008

KAVAN V10 - strieborný

Úvod

Operačný systém ECOS je zjednodušené rozhranie pre vysielače s monochromatickým displejom. Vychádza z logiky systému ETHOS, takže sa ľahko učí a rýchlo ovláda.

KAVAN V10 je pokračovacia 24kanálová RC súprava využívajúca prenosový systém ACCESS alebo ACCST v pásme 2,4 GHz s plnou podporou telemetrie. Ponúka odozvu až 4 ms a dosah až desiatok kilometrov. Nový, nenáročný a prehľadný operačný systém ECOS uľahčuje ovládanie, nastavenie aj osvojenie práce so súpravou. V10 možno spárovať s mnohými prijímačmi KAVAN a FrSky, s telemetriou aj bez nej, s klasickými PWM aj sériovými výstupmi. Hodí sa pre začiatočníkov, jednoduchšie modely aj RTF súpravy. Dá sa jednoducho nastaviť pre lietadlá, vrtuľníky, lode aj pozemné modely.

Nebezpečenstvo

Počas programovania a pozemných skúšok zabráňte spusteniu motora. Po zmene modelu pred použitím skontrolujte zvolenú pamäť modelu, priradenie kanálov, zmysel ovládania, krajné výchylky a funkciu Fail-safe.

Technické údaje vysielača, nabíjanie, mechanické úpravy, párovanie, kontrolu dosahu a bezpečnostné pokyny nájdete v stručnom návode V10.

Hlavná časť

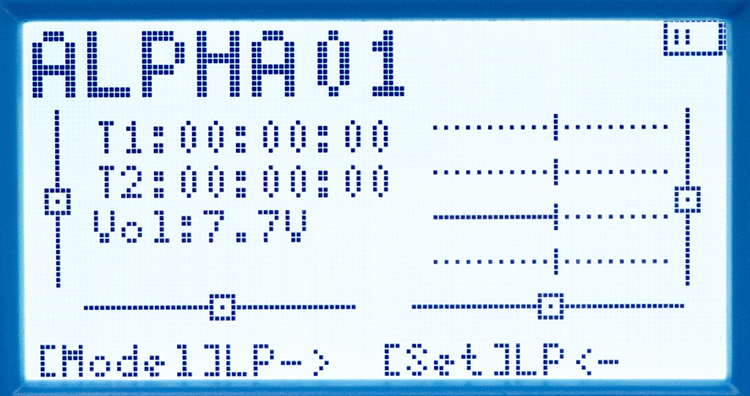

Hlavná obrazovka

Toto je východisková obrazovka počas prevádzky aj v pohotovostnom stave. Zobrazuje názov modelu, hodnoty trimov, aktuálne výstupné hodnoty kanálov a zostávajúce nabitie akumulátora vysielača.

V10 používa navigačné tlačidlá a multifunkčný ovládač KNOB. Otáčaním KNOB vyberajte položky alebo meňte hodnoty, stlačením začnite úpravu alebo ju potvrďte. V ponukách prepína ENTER stránky. Tlačidlom BACK ukončite úpravu alebo sa vráťte o úroveň vyššie.

Hlavná obrazovka	Tlačidlo	Ponuka
	ENTER
	MODEL
	SYSTEM
	DISPLAY

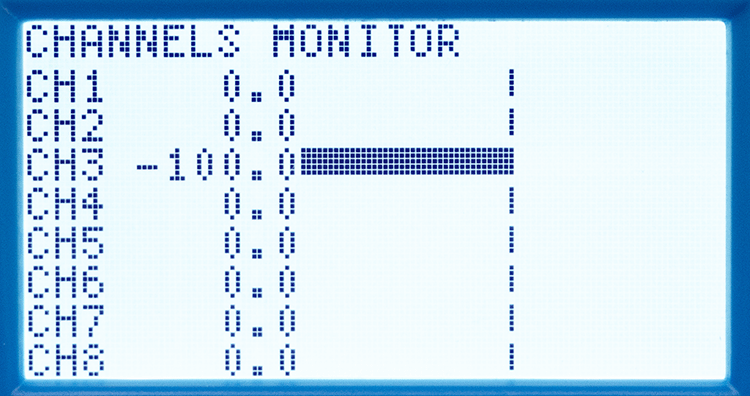

Channels Monitor

Táto ponuka zobrazuje aktuálne výstupné hodnoty jednotlivých kanálov, napríklad povel pre krídelká alebo plyn. Skontrolujte tu neutrálne polohy a odozvu kanálov pred kalibráciou ovládačov. Ide o povelové hodnoty, nie o zmerané polohy kormidiel alebo výkon motora.

Otáčaním KNOB prechádzajte kanály CH1–CH24.

Stlačením BACK sa vráťte na MAIN VIEW.

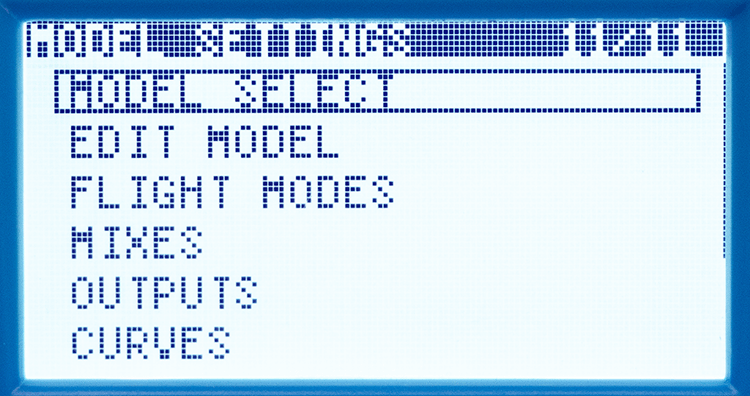

Model Settings

Táto ponuka obsahuje všetky nastavenia modelu.

Otáčaním KNOB prechádzajte položky ponuky.

Stlačením KNOB rozbaľte zvolenú položku.

Stlačením BACK sa vráťte na MAIN VIEW.

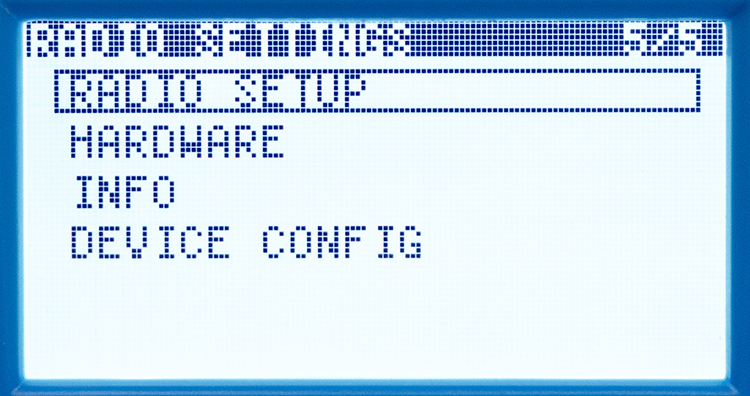

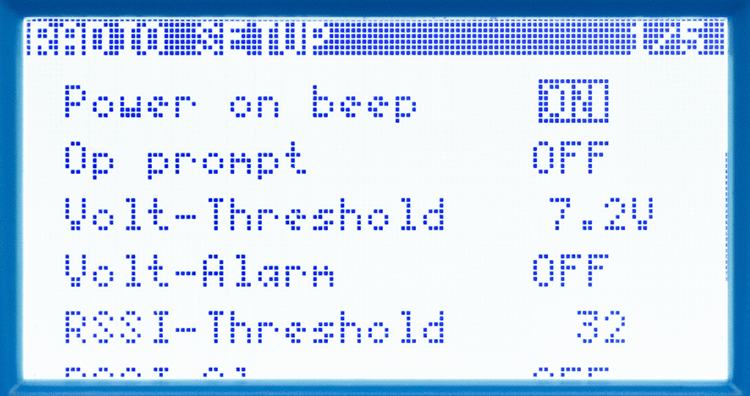

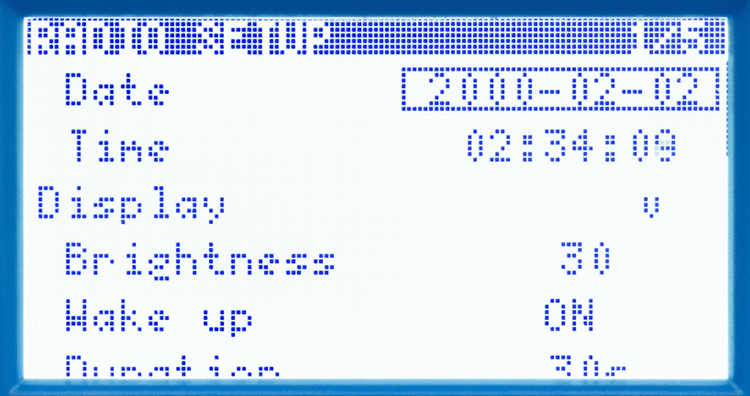

Radio Settings

Táto ponuka obsahuje všetky nastavenia vysielača.

Otáčaním KNOB prechádzajte položky ponuky.

Stlačením KNOB rozbaľte zvolenú položku.

Stlačením BACK sa vráťte na MAIN VIEW.

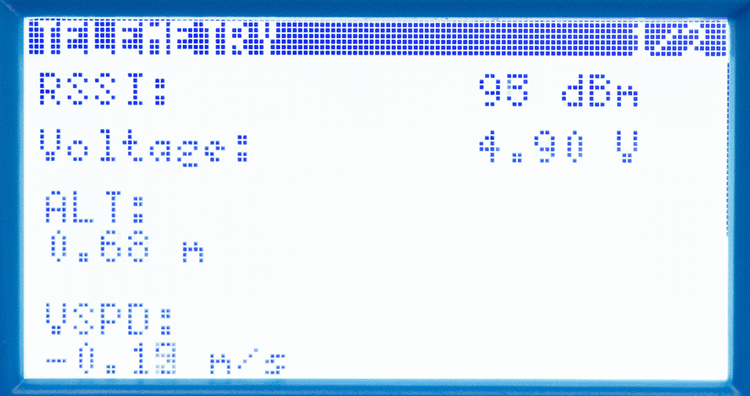

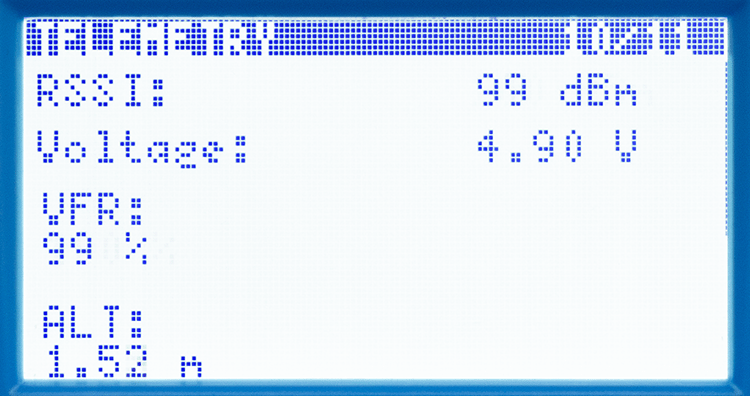

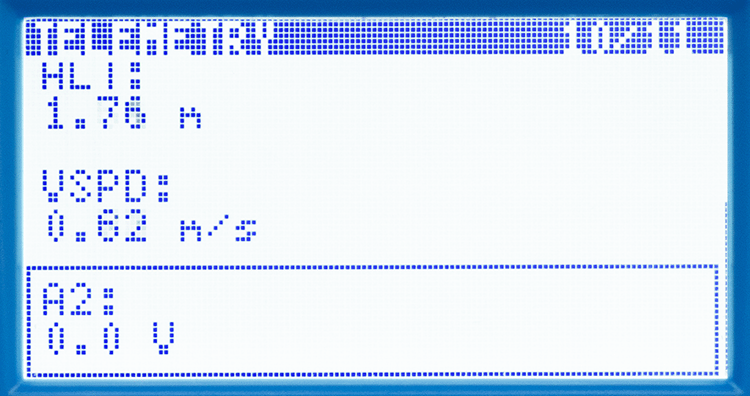

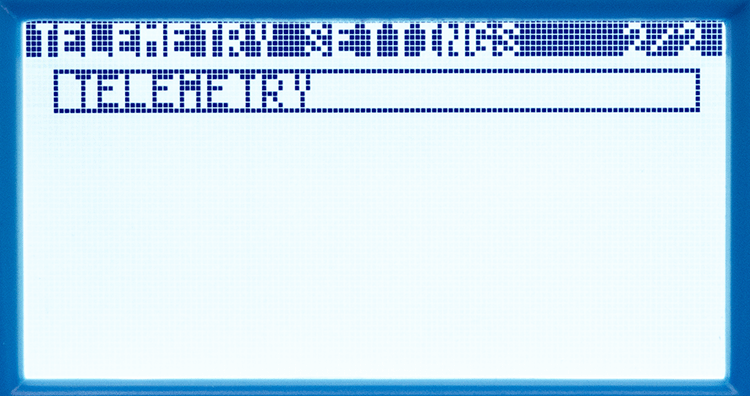

Telemetry Settings

Táto ponuka obsahuje nastavenia telemetrických senzorov. Bez pripojených telemetrických zariadení zobrazuje silu prijímaného signálu a napätie napájania prijímača.

Otáčaním KNOB prechádzajte položky ponuky.

Stlačením KNOB rozbaľte zvolenú položku.

Stlačením BACK sa vráťte na MAIN VIEW.

Nastavenia modelu

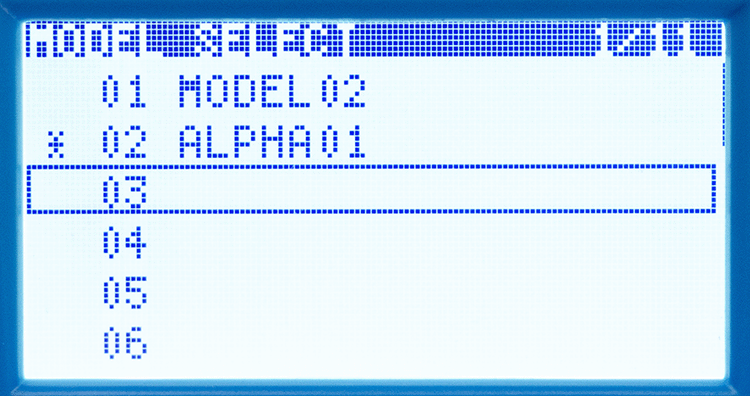

Model Select

Ponuka obsahuje 32 pamäťových pozícií pre modely. Každý model má vlastné ID (01–32) a názov. Aktívny model je označený hviezdičkou.

Otáčaním KNOB prechádzajte pamäťové pozície modelov.

Stlačením KNOB otvorte možnosti zvolenej pozície.

Stlačením BACK prejdite na prvý model, ďalším stlačením sa vráťte do MODEL SETTINGS.

Voľba prázdnej pozície

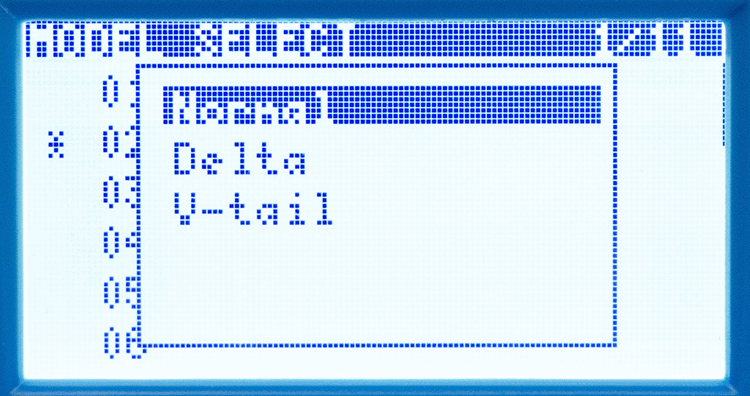

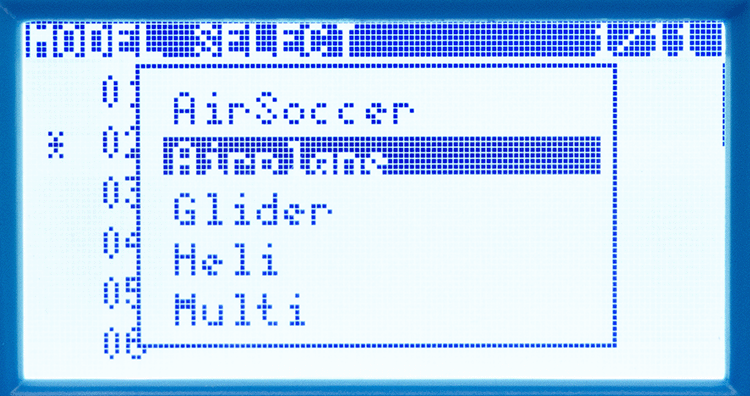

Pri vytváraní modelu možno zvoliť predvoľby AirSoccer, Airplane, Glider, Heli, Multi a Other so všeobecným rozložením kanálov. Glider ponúka usporiadania Normal a V-tail. Airplane ponúka Normal, Delta a V-tail.

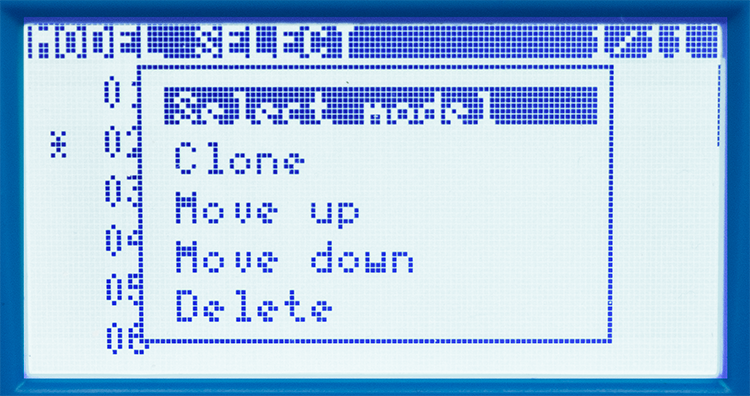

Voľba neaktívneho modelu

• Select model aktivuje model.
• Clone vytvorí kópiu modelu s rovnakými nastaveniami na nasledujúcej voľnej pozícii.
• Move up alebo Move down presunie model v zozname a vymení jeho ID s modelom nad ním alebo pod ním.
• Delete vymaže model.

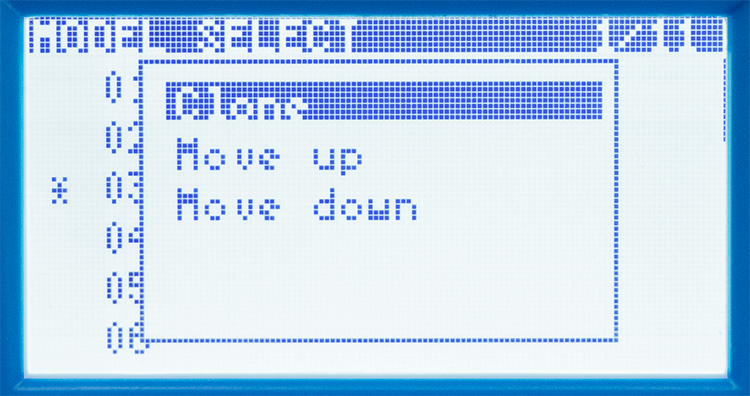

Voľba aktívneho modelu

• Clone vytvorí kópiu modelu s rovnakými nastaveniami na nasledujúcej voľnej pozícii.
• Move up alebo Move down presunie model v zozname a vymení jeho ID s modelom nad ním alebo pod ním.

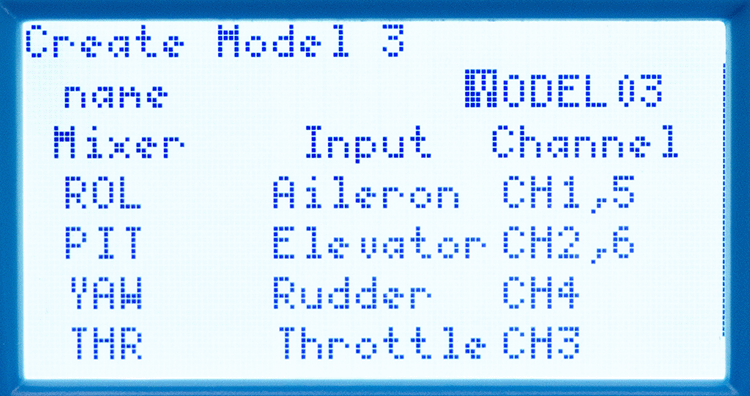

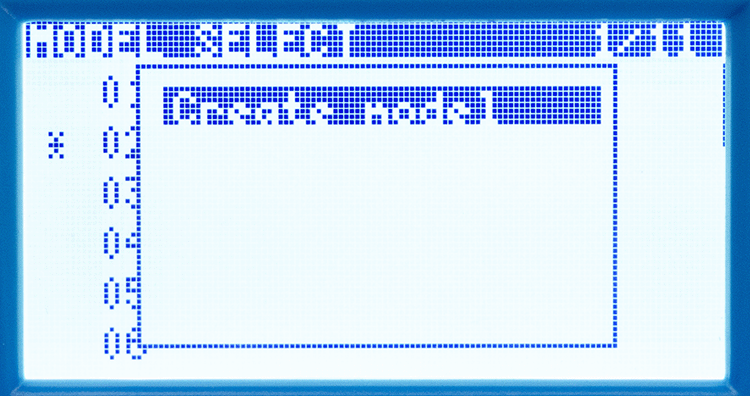

Create model

Pri vytváraní modelu otáčaním KNOB prechádzajte názov a prednastavené kanály.

Pri zadávaní názvu otáčaním KNOB vyberte pozíciu znaku a stlačením prejdite k jeho úprave.

Otáčaním KNOB vyberte znak. Dostupné sú veľké písmená (A–Z), malé písmená (a–z), číslice 0–9, medzera a spojovník.

Po zadaní názvu sa stlačením BACK vráťte do zoznamu.

Prednastavený kanál možno neskôr priradiť inej funkcii v ponuke Mixes.

Na spodnom okraji obrazovky vyberte Create model a stlačením KNOB potvrďte vytvorenie modelu.

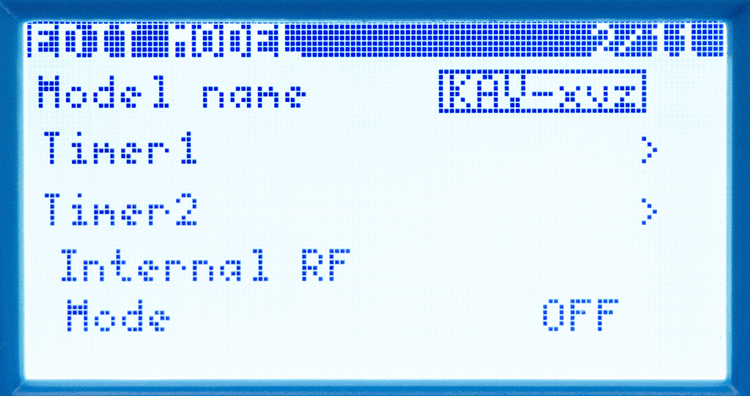

Edit Model

Táto ponuka slúži na zmenu názvu modelu a časovačov a na registráciu a párovanie až 3 prijímačov ACCESS. Redundancia vyžaduje aj kompatibilné prepojenie prijímačov; pozrite stručný návod.

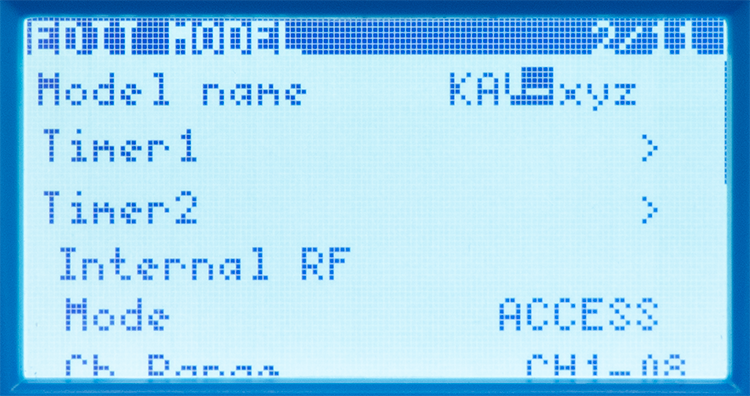

Model name

Zvolený model môžete premenovať.

Pri zadávaní názvu otáčaním KNOB vyberte pozíciu znaku a stlačením prejdite k jeho úprave.

Otáčaním KNOB vyberte znak. Dostupné sú veľké písmená (A–Z), malé písmená (a–z), číslice 0–9, medzera a spojovník.

Po zadaní názvu sa stlačením BACK vráťte do zoznamu.

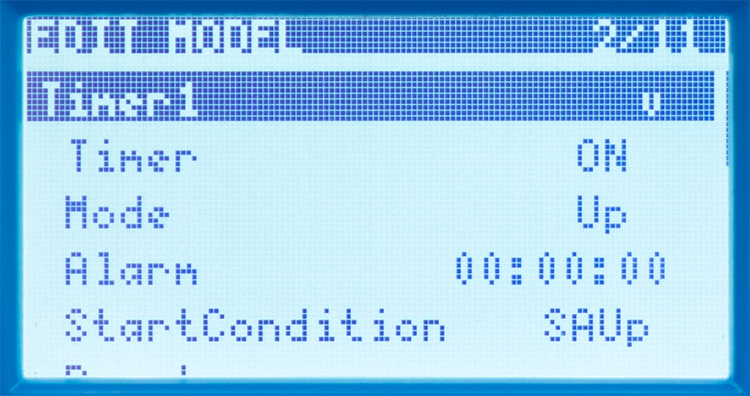

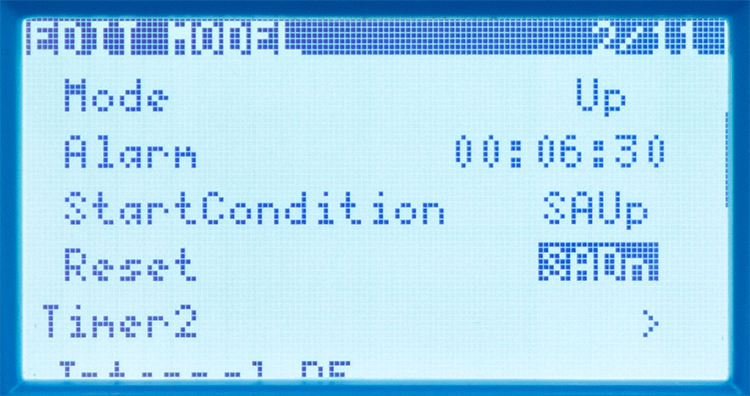

Timer 1, 2

Nastavenia časovača sú vo východiskovom stave zbalené (symbol > na konci riadka).

Stlačením KNOB rozbaľte nastavenia časovača.

Otáčaním KNOB meňte hodnoty parametrov a stlačením KNOB vyberajte pozície v časovom údaji.

• Timer časovač zapína (ON) alebo vypína (OFF).
• Mode volí stopky (UP) alebo odpočítavanie (DOWN).
• Alarm nastavuje časový úsek, po ktorom zaznie upozornenie.
• Start condition určuje polohu prepínača, ktorá spúšťa časovač.
  • Always on – časovač beží nepretržite.
  • SA Up – časovač beží, keď je SA v polohe Up (hore).
  • ! SA Up – časovač beží, keď SA nie je v polohe Up (hore).
  • SA – – časovač beží, keď je SA v polohe Centre (v strede).
  • ! SA – – časovač beží, keď SA nie je v polohe Centre (v strede).
  • SA Dn – časovač beží, keď je SA v polohe Down (dole).
  • ! SA Dn – časovač beží, keď SA nie je v polohe Down (dole).
  • SB Up – časovač beží, keď je SB v polohe Up (hore).
  • ! SB Up – časovač beží, keď SB nie je v polohe Up (hore).
  • SB Dn – časovač beží, keď je SB v polohe Down (dole).
  • ! SB Dn – časovač beží, keď SB nie je v polohe Down (dole).
  • SC Up – časovač beží, keď je SC v polohe Up (hore).
  • ! SC Up – časovač beží, keď SC nie je v polohe Up (hore).
  • SC Dn – časovač beží, keď je SC v polohe Down (dole).
  • ! SC Dn – časovač beží, keď SC nie je v polohe Down (dole).
• Reset vracia časovač na nastavenú hodnotu v režime Down, alebo na nulu v režime Up. Priradenie prepínača sa riadi rovnakou logikou ako podmienka spustenia.

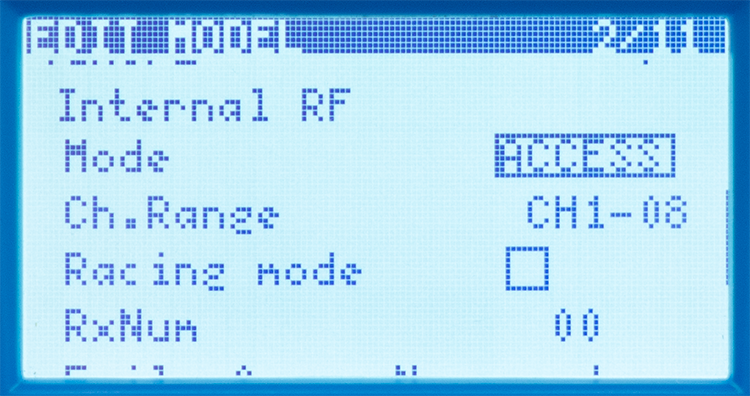

Internal RF

• Mode volí prenosový protokol podľa použitého prijímača.
  • OFF – vysielanie je vypnuté.
  • ACCESS – vysielač používa protokol ACCESS.
  • ACCST D16 – vysielač používa protokol ACCST D16.
• Ch. Range nastavuje maximálny rozsah kanálov.
  • CH1–8 – dostupné v ACCESS a ACCST D16. Kompatibilné prijímače ACCESS podporujú aj Racing mode.
    • Racing mode skracuje odozvu približne na 4 ms, ale pracuje iba s digitálnymi servami a najviac 8 kanálmi.
  • CH1–16 – dostupné v ACCESS a ACCST D16.
  • CH1–24 – dostupné iba v režime ACCESS.
• RxNum nastavuje číslo prijímača priradené modelu (00–63). Pre každý model použite iné číslo. Tento údaj je odlišný od názvu prijímača zadaného pri registrácii.
• Failsafe ponúka 5 volieb vrátane nenastaveného stavu:
  • None set – správanie pri strate signálu nie je nastavené. Pred použitím vyberte a vyskúšajte vhodný režim Fail-safe.
  • Hold – zachová posledné povely kanálov pred stratou signálu.
  • Custom – pri strate signálu použije prednastavené povely; nastavte jednotlivé kanály podľa potreby.
  • No pulses – pri strate signálu zastaví impulzy PWM. Po zmene nastavení Fail-safe počkajte aspoň 9 sekúnd. S.BUS naďalej odosiela dáta; overte reakciu pripojeného zariadenia na jeho príznak Fail-safe.
  • Receiver – preberá nastavenia Fail-safe z prijímača.
• Module umožňuje registrovať nový prijímač ([Reg]) a skontrolovať dosah ([Rng]).
• Options – možnosti VF modulu. Pôvodný zdroj ich neopisuje; ich obsah je potrebné potvrdiť pre nainštalovanú verziu ECOS.

Nebezpečenstvo

Fail-safe plynu nastavte na zastavenie motora. S odpojeným alebo inak bezpečne vyradeným motorom overte skutočné výstupy prijímača po vypnutí vysielača. Nepredpokladajte, že Hold, No pulses alebo None set motor zastaví.

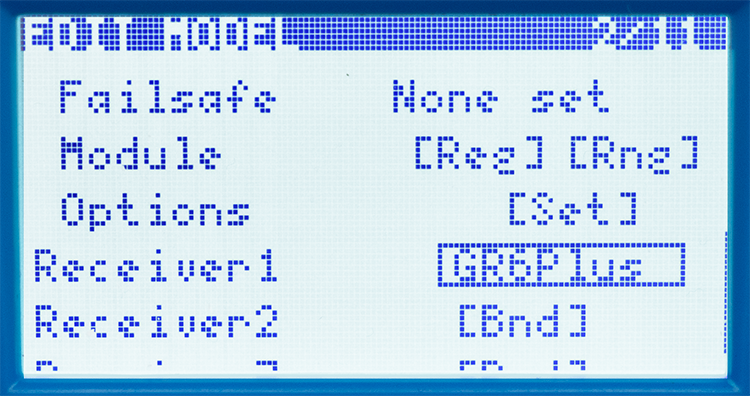

Receiver 1, 2, 3

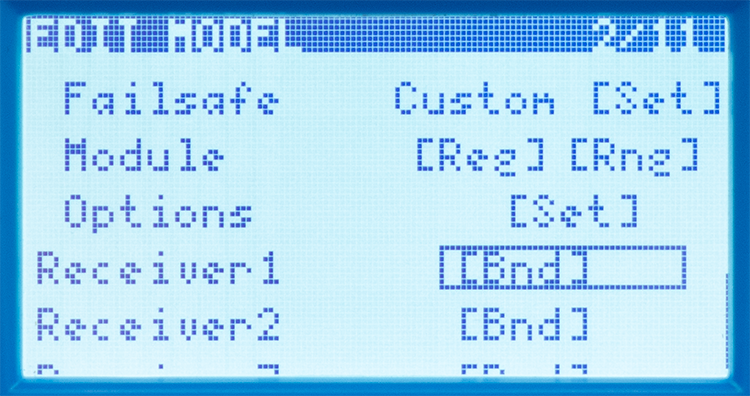

V režime ACCESS slúži [Bnd] na spárovanie registrovaného prijímača. Dostupné sú až 3 pozície prijímačov. ACCST D16 používa priame párovanie bez registrácie ACCESS a bez výberu názvu prijímača; postupujte podľa stručného návodu.

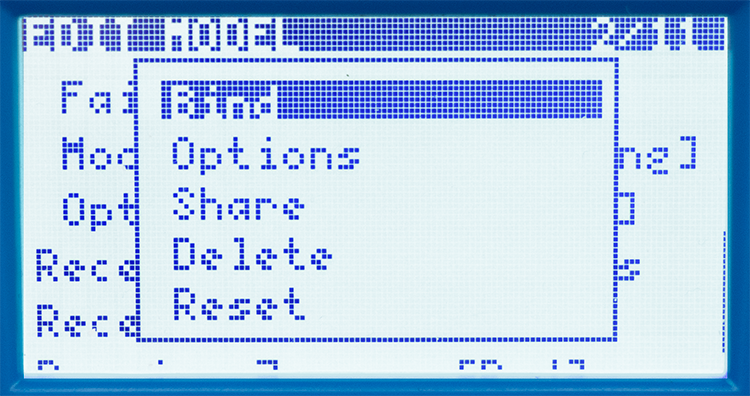

Po spárovaní prijímača otvorte jeho možnosti tlačidlom KNOB.

• Bind spustí nové párovanie.

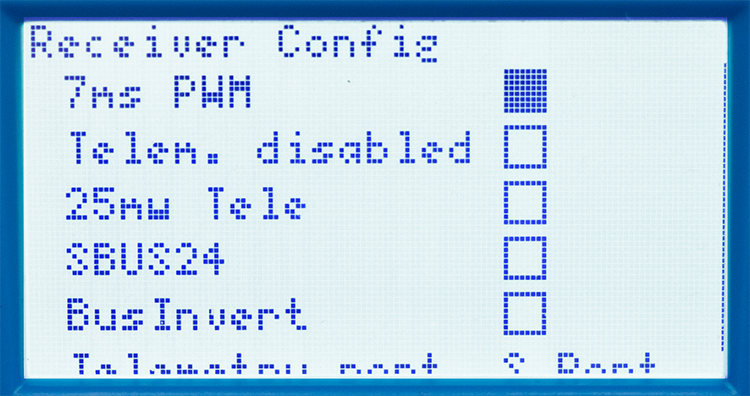

• Options obsahuje všeobecné nastavenia prijímača.
  • 7ms PWM volí periódu PWM 7 ms; zapínajte ju iba s kompatibilnými digitálnymi servami.
  • Telem. disabled vypína prenos telemetrie.
  • 25mW Tele obmedzuje vyžiarený výkon telemetrie na 25 mW pre oblasti s príslušnými obmedzeniami.
  • SBUS24 prepína medzi režimami SBUS16 (východiskový) a SBUS24.
  • Bus Invert mení polaritu sériového signálu, nie orientáciu konektora. Pred zmenou overte kompatibilitu pripojeného zariadenia.
  • Telemetry port prepína rozhranie telemetrie medzi S.Port, F.Port a F.Bus.
• Share odovzdáva kompatibilný prijímač ACCESS inému vysielaču. Presný postup v ECOS vyžaduje overenie na firmvéri.
• Delete odstraňuje priradenie prijímača. Pred vykonaním skontrolujte potvrdzovací dialóg; tvrdenie pôvodného zdroja, že sa vymaže aj registrácia, vyžaduje overenie.
• Reset resetuje nastavenia súvisiace s prijímačom. Presný rozsah vyžaduje overenie na firmvéri; pri nastavenom modeli ho nepoužívajte bez zaznamenania súčasných hodnôt.

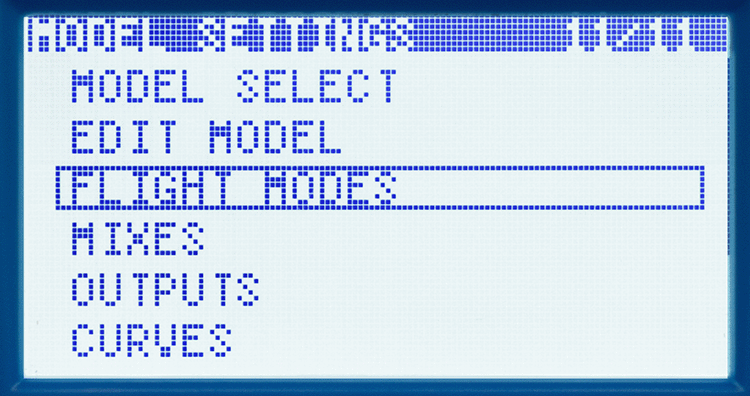

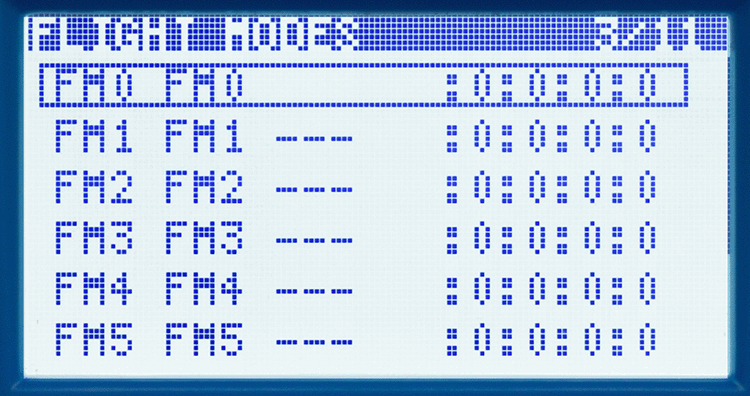

Flight Modes

Letové režimy poskytujú 9 sád nastavení: východiskový FM0 a 8 prepínateľných režimov FM1–FM8. FM0 je aktívny, ak nie je zvolený iný letový režim.

Otáčaním KNOB prechádzajte letové režimy.

Stlačením KNOB otvorte možnosti letového režimu.

• Mode name umožňuje zadať vlastný názov letového režimu s 3 znakmi.
• Trims nastavuje hodnoty trimov pre zvolený letový režim.

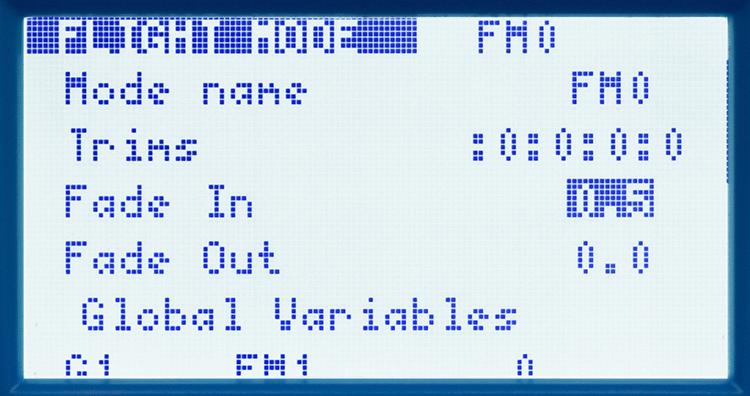

• Fade in nastavuje čas prechodu pri aktivácii letového režimu.
• Fade out nastavuje čas prechodu pri opustení letového režimu.
• Global variables poskytuje 9 opakovane použiteľných hodnôt (G1–G9) pre každý letový režim. Ich priraďovanie a preberanie je potrebné potvrdiť pre nainštalovaný firmvér.

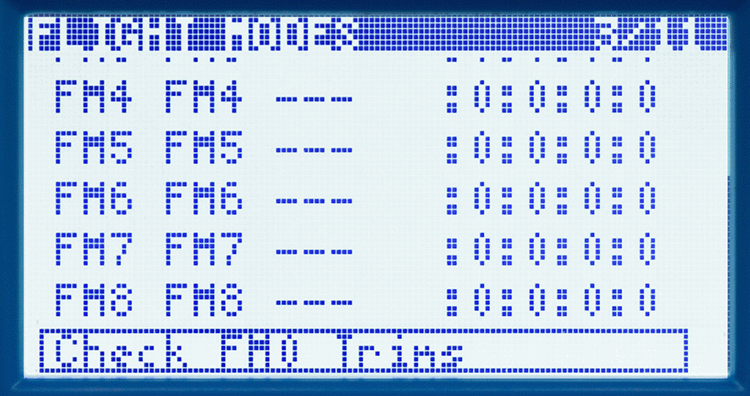

Check FM0 Trims dočasne vypne nastavenia trimov aktívneho letového režimu a použije východiskové nastavenia trimov bežného letového režimu.

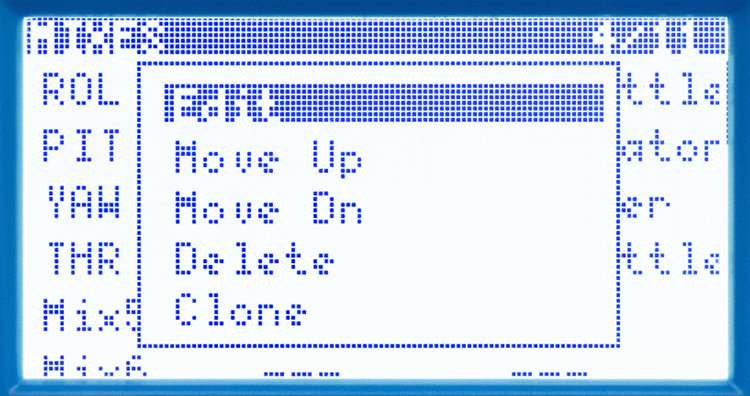

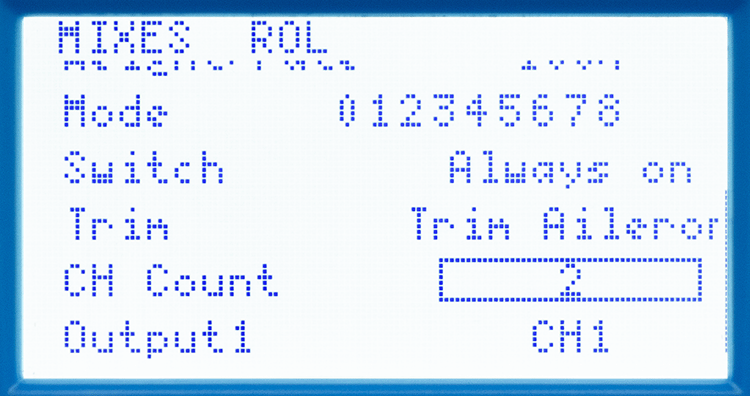

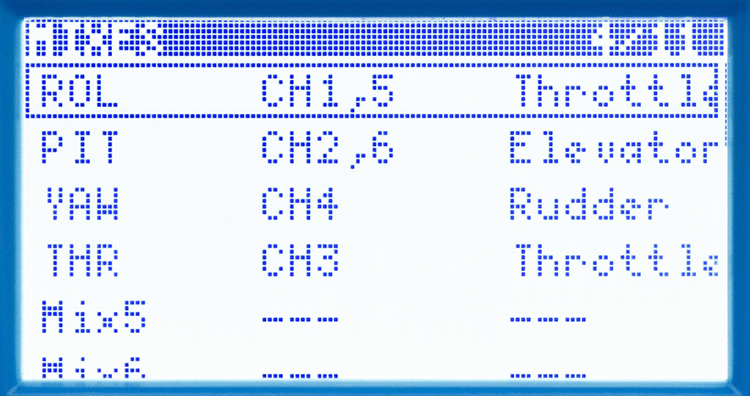

Mixes

Ponuka obsahuje 32 pozícií mixov. Prvé pozície sa vyplnia automaticky pri vytváraní modelu. Mix upravuje jeden alebo viac kanálov podľa prepínača či hodnoty zdroja a ponúka rôzne nastavenia.

Otáčaním KNOB prechádzajte pozície mixov.

Stlačením KNOB otvorte možnosti mixu.

Stlačením BACK prejdite na prvý mix, ďalším stlačením sa vráťte do MODEL SETTINGS.

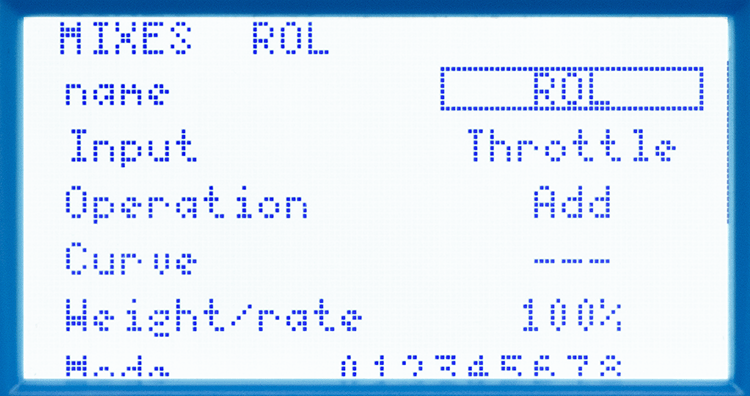

• Edit
  • Name umožňuje zadať vlastný názov mixu s 3 znakmi.
  • Input vyberá zdrojovú hodnotu spracovávanú mixom. Switch samostatne určuje, či je mix aktívny.
  • Operation určuje spôsob kombinovania vstupov s hodnotou kanála.
    • Add – sčíta hodnotu mixu a kanála.
    • Multiply – vynásobí hodnotu mixu a kanála.
    • Replace – hodnota mixu úplne nahradí hodnotu kanála.
  • Curve vyberá prednastavenú krivku (CV1–CV32) na riadenie mixu.
  • Weight/rate nastavuje podiel riadiaceho vstupu pre požadovanú citlivosť a účinnosť ovládania.
  • Mode vyberá, v ktorých z 9 letových režimov je mix aktívny.
  • Switch vyberá polohu prepínača aktivujúcu mix alebo trvalé zapnutie.
  • Trim vyberá fyzický trim používaný na trimovanie mixu.
  • CH Count nastavuje počet kanálov používaných mixom.
  • Output 1–24 priraďuje kanál ovládaný mixom.
• Move Up alebo Move Dn presunie mix v zozname výmenou pozície so susedným mixom.
• Delete vymaže mix.
• Clone vytvorí kópiu mixu s rovnakými nastaveniami na nasledujúcej voľnej pozícii.

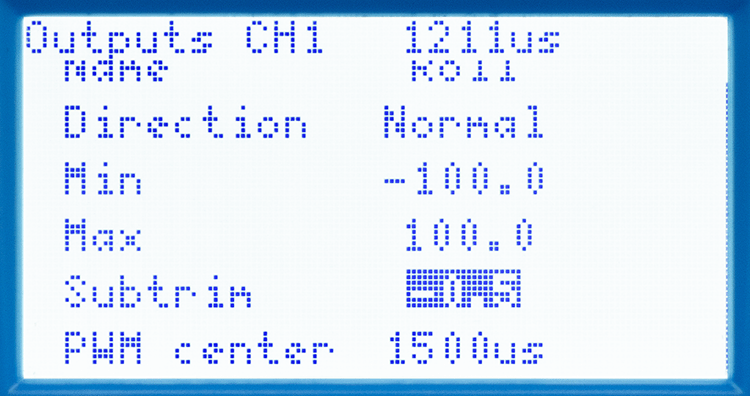

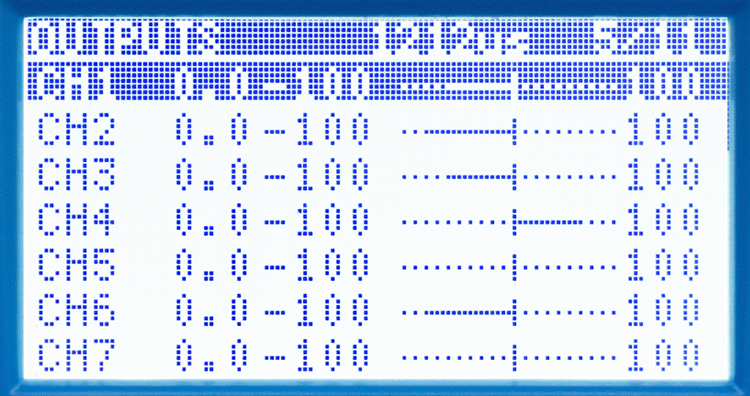

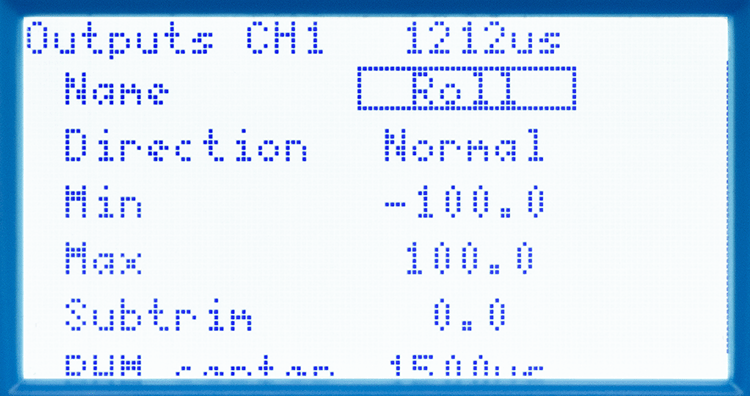

Outputs

Ponuka výstupov umožňuje upraviť hodnoty jednotlivých výstupných kanálov.

Otáčaním KNOB prechádzajte kanály CH1–CH24.

Stlačením KNOB otvorte možnosti zvolenej pozície.

Stlačením BACK prejdite na prvý výstupný kanál, ďalším stlačením sa vráťte do MODEL SETTINGS.

• Name nastavuje vlastný názov kanála s 3 znakmi.
• Direction obracia zmysel ovládania kanála.
• Min nastavuje dolnú medzu hodnoty kanála.
• Max nastavuje hornú medzu hodnoty kanála.
• Subtrim posúva neutrálnu polohu výstupného kanála.
• PWM Center nastavuje neutrálnu hodnotu signálu PWM kanála.

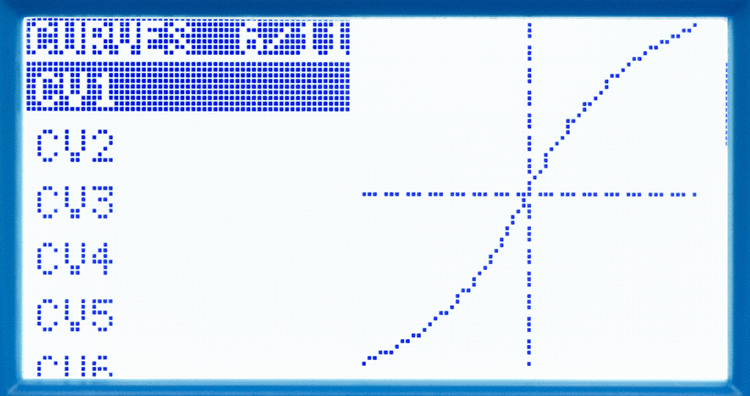

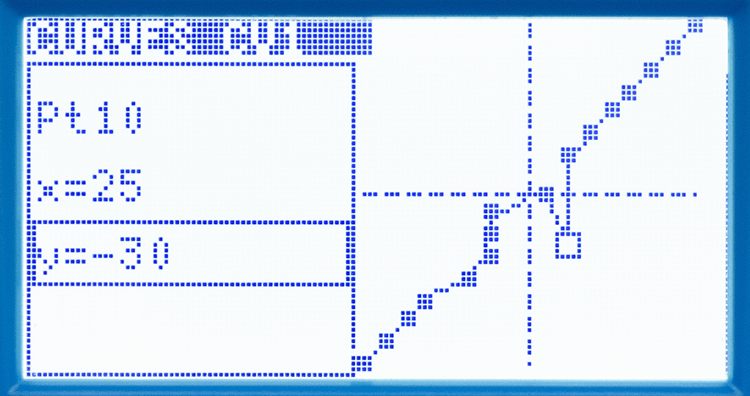

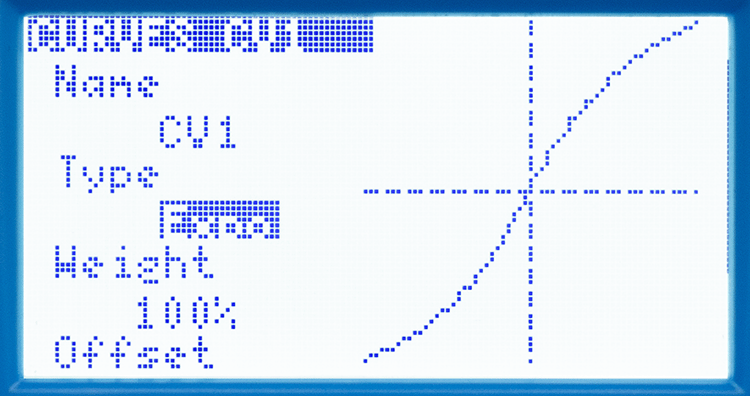

Curves

Ponuka kriviek umožňuje nastaviť až 32 vlastných kriviek výstupov kanálov.

Otáčaním KNOB prechádzajte krivky CV1–CV32.

Stlačením KNOB otvorte možnosti krivky.

Stlačením BACK sa vráťte do zoznamu kriviek, ďalším stlačením do MODEL SETTINGS.

• Name nastavuje vlastný názov krivky so 6 znakmi.
• Type volí typ krivky:
  • Standard umožňuje nastavenie až 17 bodov. Každý možno posúvať iba po zvislej osi (y).

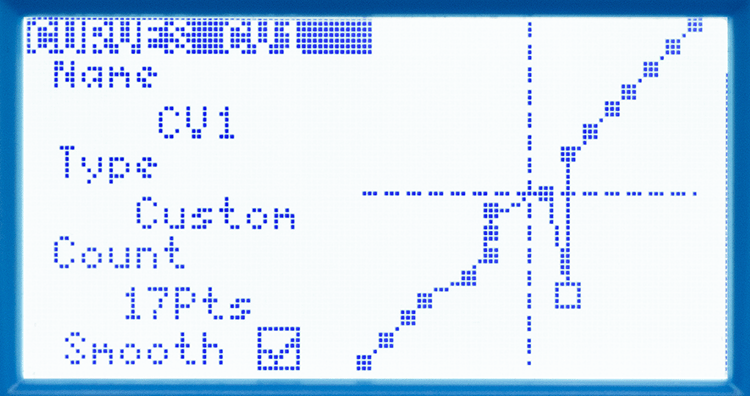

  • Custom umožňuje nastavenie až 17 bodov. Každý možno posúvať po zvislej (y) aj vodorovnej (x) osi.
    • Count nastavuje počet nastaviteľných bodov krivky.
    • Smooth vyhladzuje prechody medzi bodmi a odstraňuje ostré zlomy krivky.
  • Expo nastavuje exponenciálnu krivku bez bodov.
    • Height nastavuje medze na zvislej osi a zmenšuje maximálnu výchylku.
    • Offset posúva krivku po zvislej osi.
    • Expo mení sklon krivky.

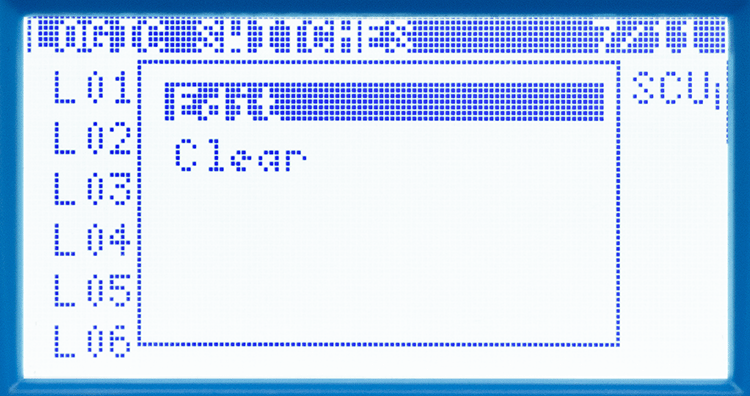

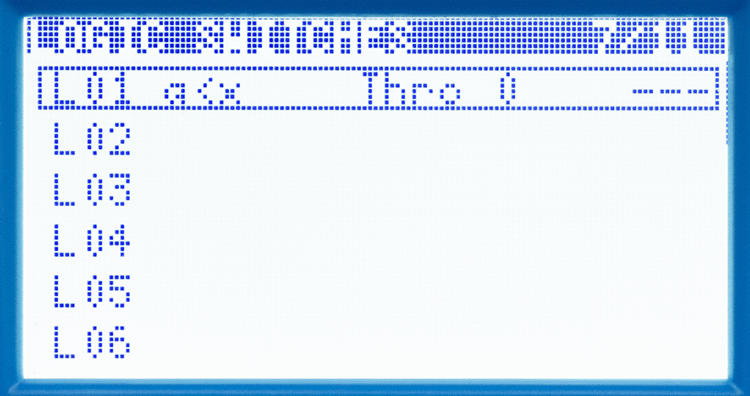

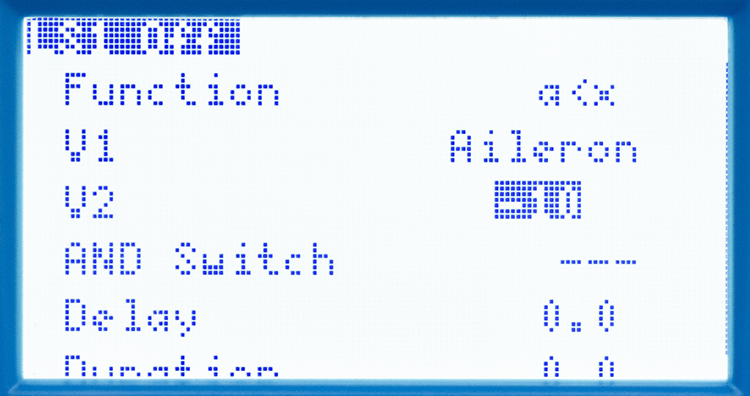

Logic switches

Ponuka umožňuje nastaviť 32 logických spínačov. Sú definované logickým výrazom a možno ich priraďovať ako bežné prepínače.

Otáčaním KNOB prechádzajte logické spínače LS1–LS32.

Stlačením KNOB otvorte možnosti spínača.

Stlačením BACK sa vráťte do zoznamu logických spínačov, ďalším stlačením do MODEL SETTINGS.

• Function vyberá logický výraz určujúci stav ON/OFF.
• V1 definuje prvú premennú logického výrazu.
• V2 definuje druhú premennú logického výrazu.
• AND Switch pridáva povoľovaciu podmienku: logický výsledok je aktívny iba vtedy, keď súčasne platí aj táto podmienka.
• Delay nastavuje oneskorenie medzi splnením podmienky a zapnutím logického spínača.

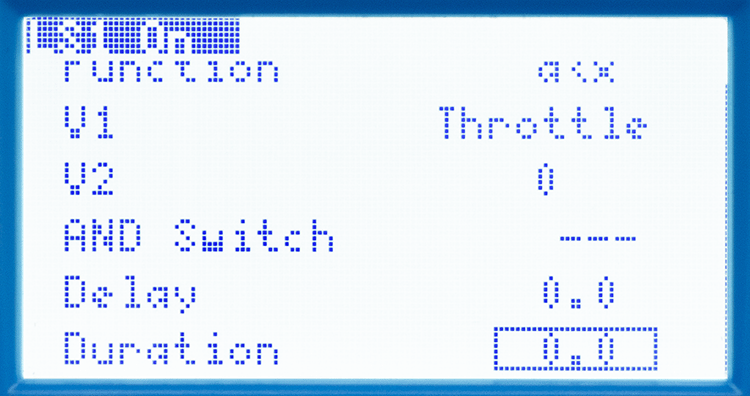

• Duration nastavuje čas, počas ktorého zostane logický spínač zapnutý po splnení podmienky.

Funkcia	Podmienka aktivácie
a=x	ON, ak zdroj V1 presne zodpovedá nastavenej konštante V2.
a≈x	ON, ak zdroj V1 približne zodpovedá nastavenej konštante V2.
a>x	ON, ak je zdroj V1 väčší než nastavená konštanta V2.
a<x	ON, ak je zdroj V1 menší než nastavená konštanta V2.
❘a❘>x	ON, ak je absolútna hodnota zdroja V1 väčšia než nastavená konštanta V2.
❘a❘<x	ON, ak je absolútna hodnota zdroja V1 menšia než nastavená konštanta V2.
AND	ON, ak sú pravdivé oba zdroje V1 a V2.
OR	ON, ak je pravdivý aspoň jeden zo zdrojov V1 a V2.
XOR	ON, ak sa logické stavy zdrojov V1 a V2 líšia.
Edge	Krátkodobá logická udalosť; nastavenia spúšťania a časovania je potrebné potvrdiť pre túto verziu ECOS.
a=b	ON, ak zdroj V1 presne zodpovedá zdroju V2.
a>b	ON, ak je zdroj V1 väčší než zdroj V2.
a<b	ON, ak je zdroj V1 menší než zdroj V2.
d>x	ON, ak je rozdiel zmenených hodnôt zdroja V1 väčší než konštanta V2.
❘d❘>x	ON, ak je absolútny rozdiel zmenených hodnôt zdroja V1 väčší než konštanta V2.
Timer	Strieda ON počas času konštanty V1 a OFF počas času konštanty V2.
Sticky	Pamäťový logický stav; správanie nastavovacieho a nulovacieho vstupu je potrebné potvrdiť pre túto verziu ECOS.

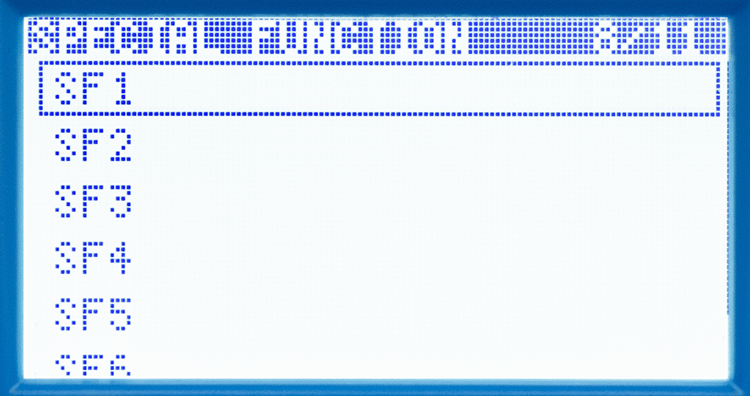

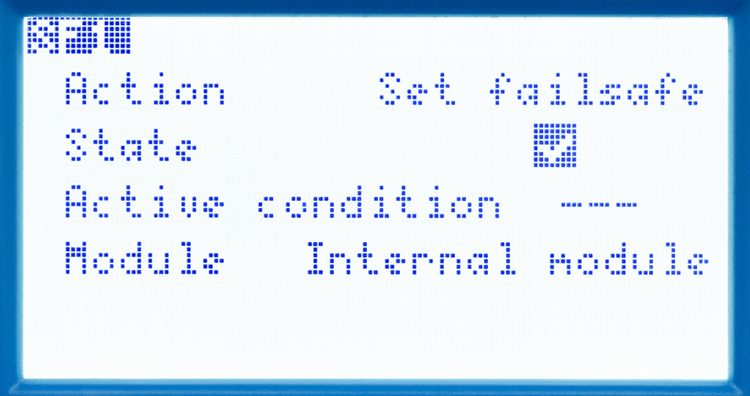

Special functions

Ponuka umožňuje priradiť až 7 špeciálnych funkcií.

Otáčaním KNOB prechádzajte špeciálne funkcie SF1–SF7.

Stlačením KNOB otvorte možnosti špeciálnej funkcie.

Stlačením BACK sa vráťte do zoznamu špeciálnych funkcií, ďalším stlačením do MODEL SETTINGS.

• Action vyberá funkciu.
  • Reset resetuje časovače.
    • Reset určuje, ktoré časovače sa resetujú.
  • Set failsafe nastavuje núdzové výchylky Fail-safe.
    • Module určuje modul, ktorého nastavenia Fail-safe sa použijú.
  • Play vario zapína zvukovú signalizáciu varia.
    • Source vyberá kanál varia.
• State povoľuje špeciálnu funkciu.
• Active condition nastavuje podmienky aktivácie špeciálnej funkcie.

Trainer

Táto ponuka obsahuje nastavenia učiteľ–žiak. Prepojenie využíva kábel so stereofónnymi konektormi jack 3,5 mm.

Stlačením KNOB otvorte možnosti Trainer.

Stlačením BACK sa vráťte do MODEL SETTINGS.

• Trainer mode

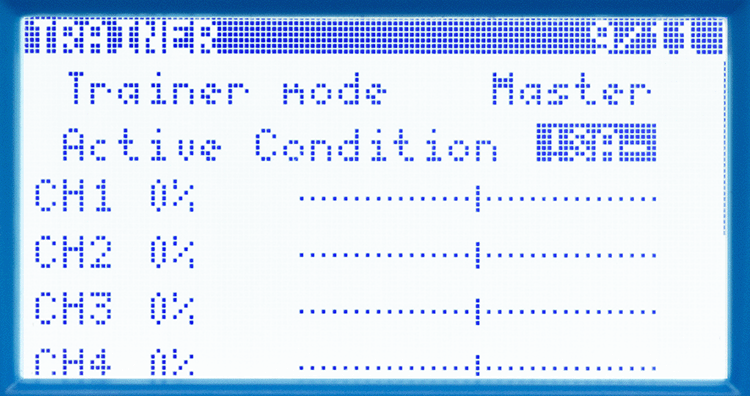

  • Master – vysielač učiteľa riadiaci model.
    • Active condition určuje, kedy vysielač učiteľa preberá vstupy žiaka. Na zemi a so zaisteným motorom overte odovzdanie riadenia aj okamžité prevzatie učiteľom.

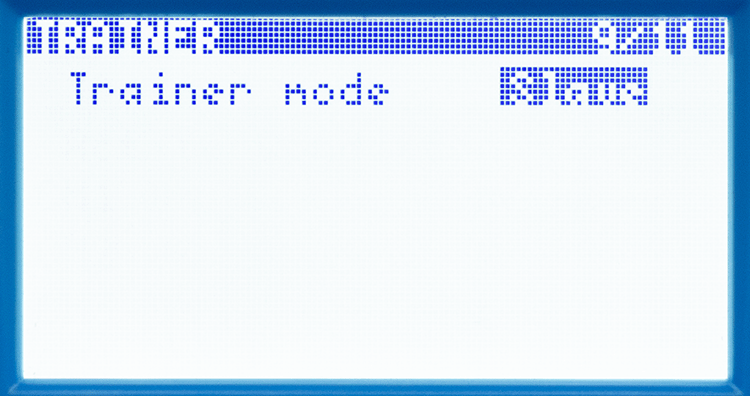

  • Slave – vysielač žiaka poskytujúci riadiace vstupy.

Telemetry

Táto ponuka zobrazuje prehľad prijatých telemetrických údajov.

Nastavenia vysielača

Radio setup

Date

Nastavuje dátum vo vysielači.

Tlačidlom KNOB prechádzajte položky roka, mesiaca a dňa.

Otáčaním KNOB meňte hodnotu zvolenej položky.

Stlačením BACK sa vráťte do RADIO SETUP.

Time

Nastavuje čas vo vysielači.

Tlačidlom KNOB prechádzajte položky hodín, minút a sekúnd.

Otáčaním KNOB meňte hodnotu zvolenej položky.

Stlačením BACK sa vráťte do RADIO SETUP.

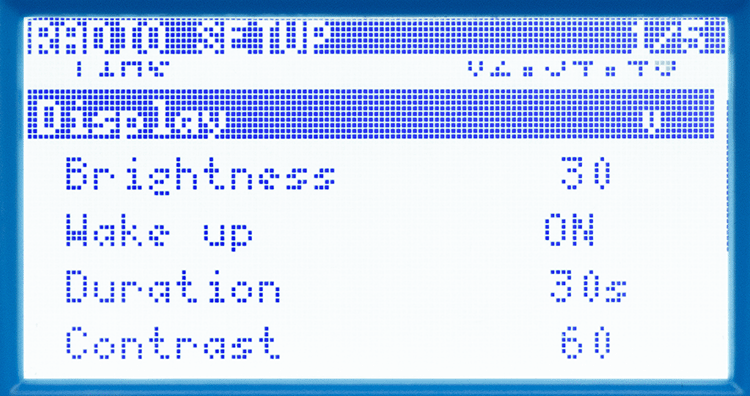

Display

• Brightness nastavuje intenzitu podsvietenia displeja.
• Wake up nastavuje podmienku zapnutia podsvietenia.
  • ON – podsvietenie svieti trvalo.
  • Keys – podsvietenie sa zapne obsluhou tlačidiel.
  • Ctrl – podsvietenie sa zapne pohybom ovládačov.
  • Both – podsvietenie sa zapne obsluhou tlačidiel alebo pohybom ovládačov.
  • OFF – podsvietenie je trvalo vypnuté.
• Duration nastavuje čas, počas ktorého zostáva podsvietenie zapnuté.
• Contrast nastavuje rozdiel medzi pozadím a znakmi displeja.

Buzzer

• Power on beep zapína zvukové upozornenie pri zapnutí vysielača.
• Op prompt zapína pípnutie pri stlačení tlačidla.
• Volt-Threshold nastavuje napätie akumulátora, pri ktorom sa spustí alarm.
• Volt-Alarm zapína alarm napätia akumulátora.
• RSSI-Threshold nastavuje úroveň prijímaného signálu, pri ktorej sa spustí alarm.
• RSSI-Alarm zapína alarm sily prijímaného signálu.

Motor

• Mode nastavuje, kedy sa spúšťajú vibrácie.
  • Silent – vibrácie sú vypnuté.
  • Alarms only – vibrácie iba pri alarme.
  • Always – vibrácie pri každom pípnutí.

Mode

Nastavuje režim ovládačov v softvéri vysielača. Vykonajte zodpovedajúce mechanické úpravy krížových ovládačov podľa stručného návodu, potom ich skalibrujte a overte všetky ovládacie funkcie.

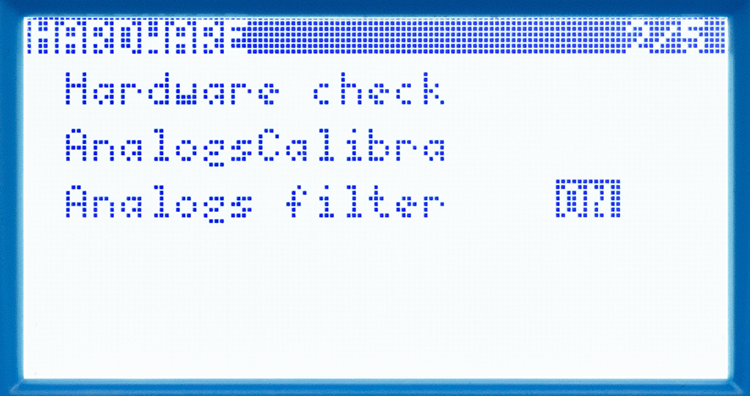

Hardware

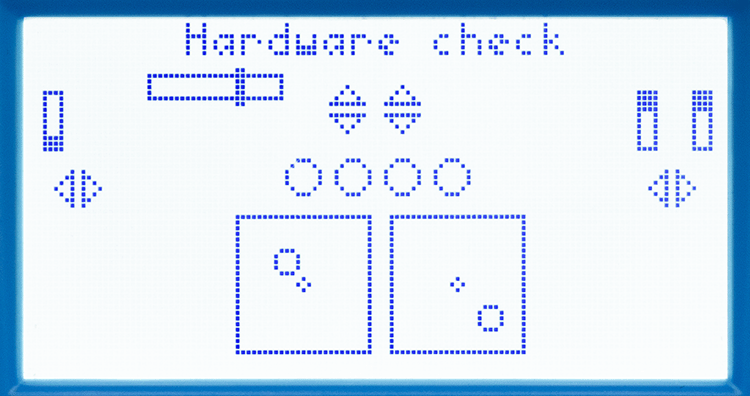

• Hardware Check zobrazuje činnosť jednotlivých analógových ovládačov.

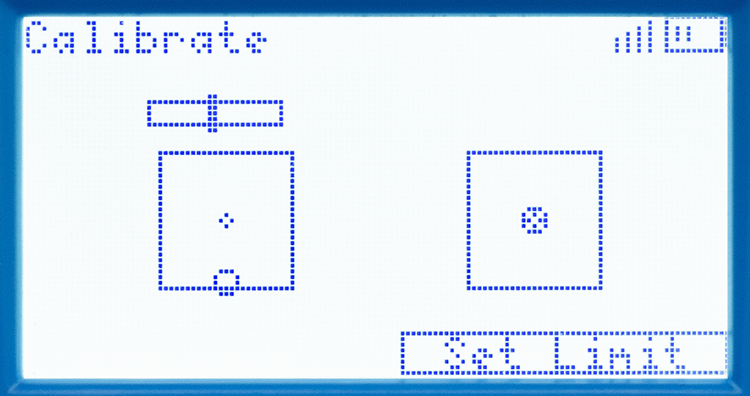

• Analogs Calibration slúži na kalibráciu neutrálnych a krajných polôh analógových ovládačov.
• Analogs filter zapína filter drobných zmien hodnôt analógových ovládačov.

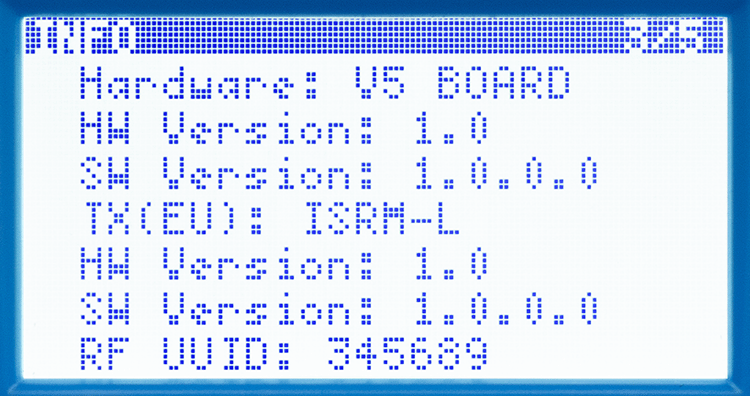

Info

Zobrazuje verzie firmvéru a hardvéru a ďalšie podrobné informácie.

Device config

Táto ponuka obsahuje možnosti nastavenia telemetrických senzorov a prijímačov.

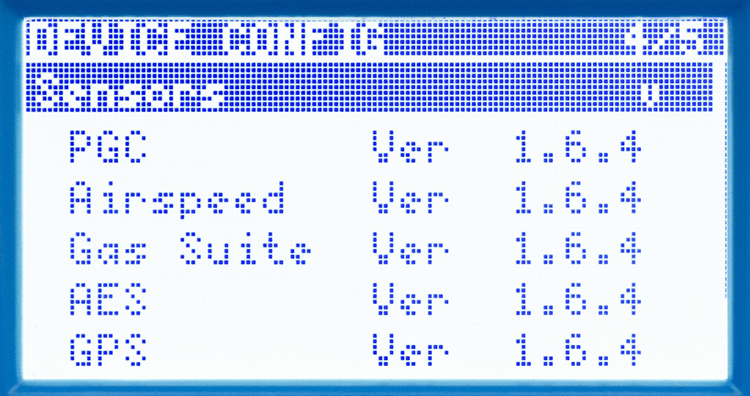

Sensors

Umožňuje nastaviť telemetrické senzory a ich vlastnosti, ak to podporujú.

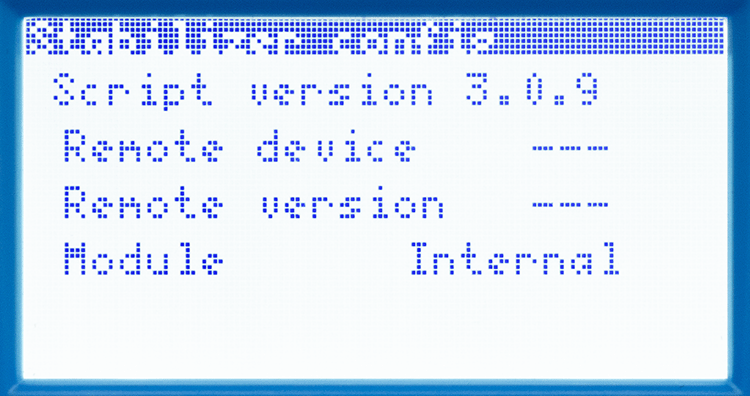

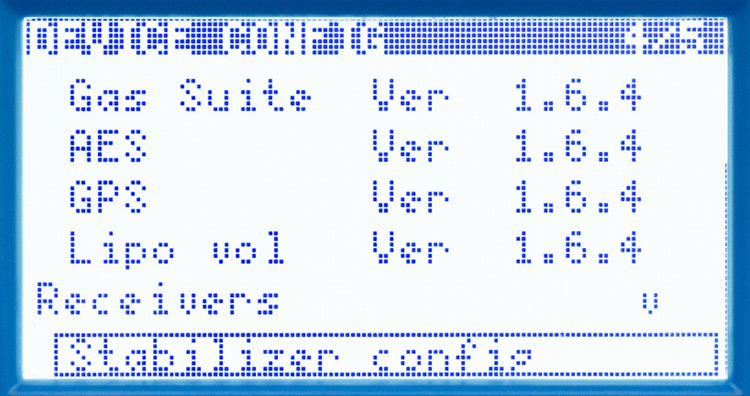

Receivers

Umožňuje nastaviť prijímače a ich vlastnosti, ak to podporujú.

Zobrazenie telemetrie

Zobrazuje prijímané telemetrické údaje v reálnom čase.

Príklady nastavenia funkcií

Táto časť opisuje nastavenie základných funkcií na praktických príkladoch.

Dvojité výchylky pomocou letových režimov a mixov

Cieľ

Prepnutím SB do polohy UP zmenšíte maximálne výchylky krídeliek zo 100 % na 50 %.

V tomto príklade prepína SB medzi letovými režimami FM0 a FM1. FM0 je východiskový režim aktívny vtedy, keď nie je aktívny žiadny iný režim.

Nastavíme dva mixy: východiskový so 100% výchylkami iba pre FM0 a druhý s 50% výchylkami krídeliek iba pre FM1.

1. Nastavenie letových režimov
   • Otvorte Model Settings → Flight Modes → FM1.
   • Nastavte prepínač na SBUp.
   • Vráťte sa na Main View.
2. Nastavenie mixov
   • Otvorte Model Settings → Mixes.
   • Skopírujte mix ROL funkciou Clone. Vznikne nový mix s rovnakými nastaveniami na nasledujúcej voľnej pozícii, v tomto príklade Mix5.
   • Otvorte ponuku Edit pri Mix5.
   • Nastavte Weight/rate na 50 %.
   • V Mode vypnite všetky čísla letových režimov okrem 1, aby bol mix aktívny iba v FM1.
   • Vráťte sa do Mixes.
   • Otvorte ponuku Edit pôvodného mixu ROL pre FM0.
   • V Mode vypnite všetky čísla letových režimov okrem 0, aby bol mix aktívny iba vo východiskovom FM0.
   • Vráťte sa na Main view.

Dvojité výchylky ovládané prepínačom SB sú nastavené. Skontrolujte ich funkciu a výstupné hodnoty kanálov:

Otvorte Channels monitor tlačidlom ENTER na Main view. Vychýľte ovládač krídeliek úplne vľavo alebo vpravo a prepnite SB z DOWN do UP. Pri plnej výchylke má veľkosť výstupu ROL v oboch smeroch klesnúť zo 100 % na 50 %. Znamienko závisí od smeru ovládača a reverzácie kanála. Pred letom ešte overte zmysel ovládania, Fail-safe a dosah.

Príloha

Súvisiaca dokumentácia

Pokyny k hardvéru, údržbe, bezpečnosti, recyklácii, vyhlásenie o zhode a záručné podmienky nájdete v stručnom návode V10. Nastavenia prijímačov a senzorov musia zodpovedať aj návodu pripojeného zariadenia.

Overenie firmvéru

Niektoré pokročilé možnosti pôvodnej dokumentácie zostávajú neoverené. Pri žiadosti o technickú podporu uveďte verziu z ponuky Info a neoverené nastavenia potvrďte pred ich použitím na riadenie modelu.
