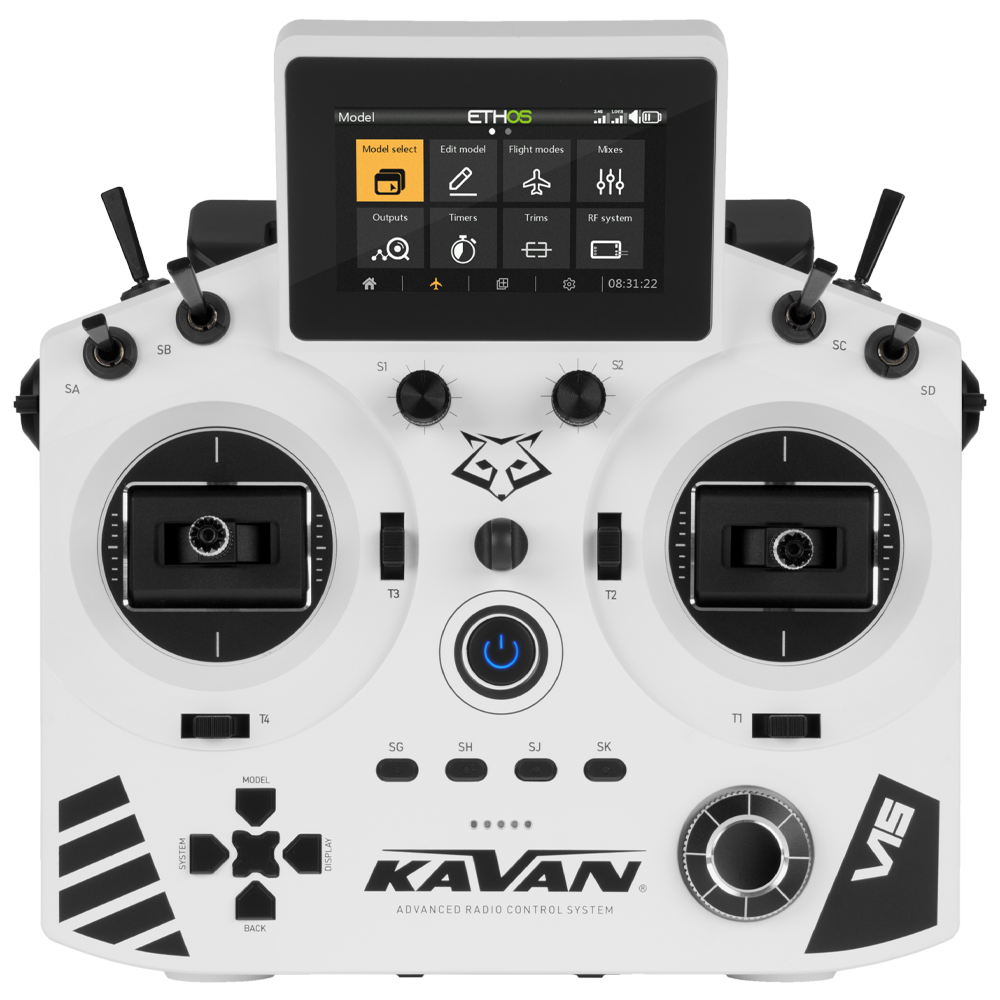

KAVAN V15 - biely

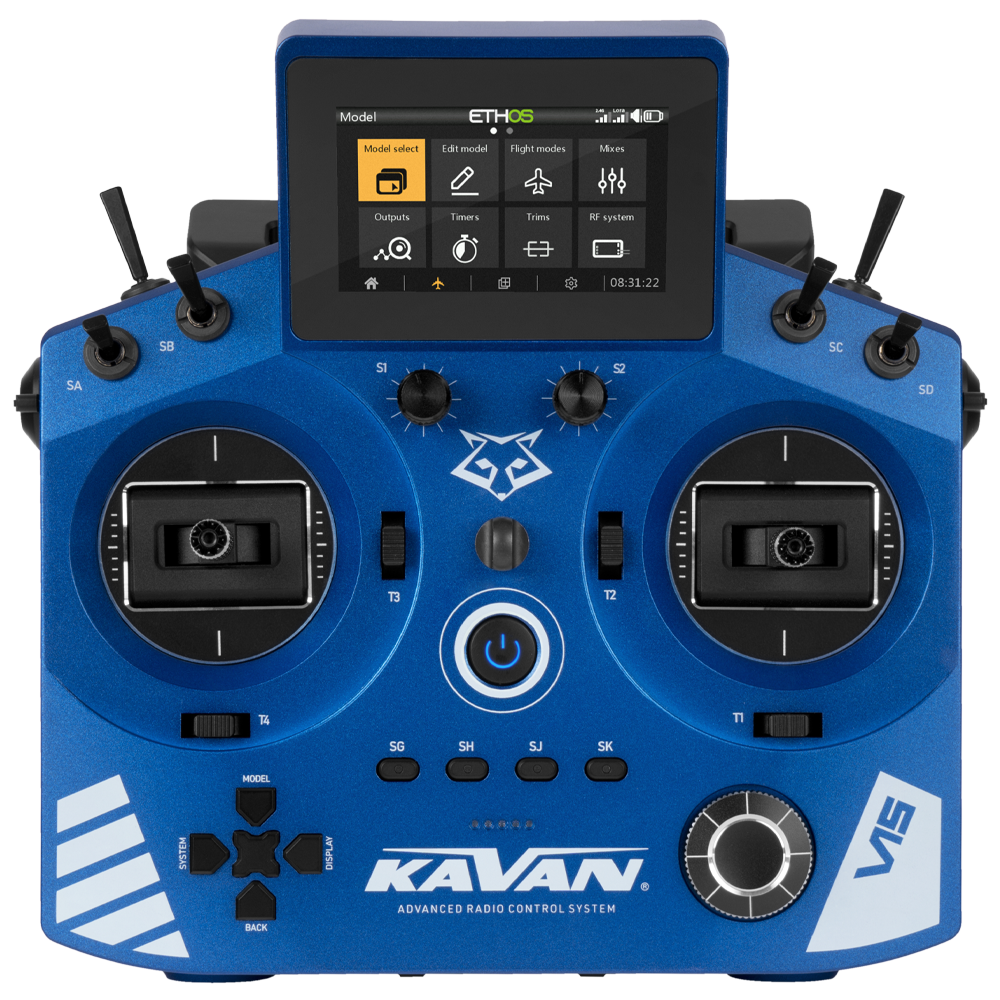

KAVAN V15 - modrý
Úvod
Tento návod opisuje presun funkcie plynu medzi krížovými ovládačmi a nastavenie ich neutralizácie, trenia a zúbkovania. Mechanické nastavenie musí zodpovedať módu ovládačov v softvéri.
Vypnite model aj vysielač. Pred otvorením vysielača odpojte a vyberte jeho akumulátor. Chráňte antény, káble a konektory; polovice skrine nerozťahujte proti ťahu kábla. Ak sa vyhotovenie líši od návodu, zastavte prácu a kontaktujte servis.
Hlavná časť

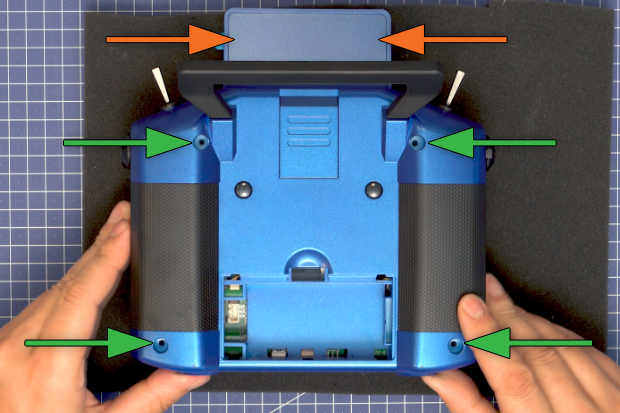

- Zložte kryt akumulátora, odpojte a vyberte akumulátor a vyskrutkujte štyri skrutky zadnej škrupiny. Otvárajte ju pomaly odspodu. Chráňte dva plastové čapy za displejom.

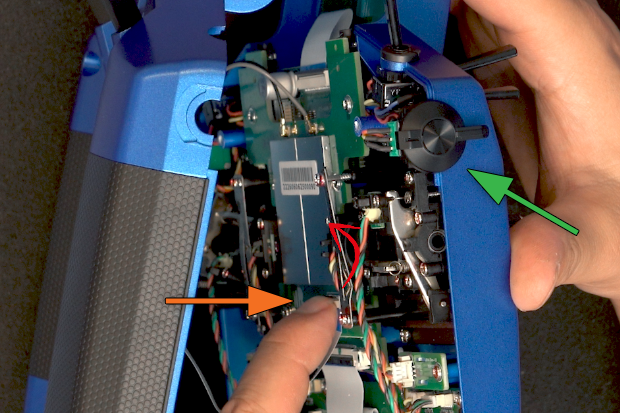

- Vyberte bočné otočné ovládače a umiestnite ich do úchytov prednej škrupiny mimo pracovného priestoru. Uvoľnite západku konektora plochého kábla nahor/k sebe a kábel vysuňte bez ťahania za vodiče.

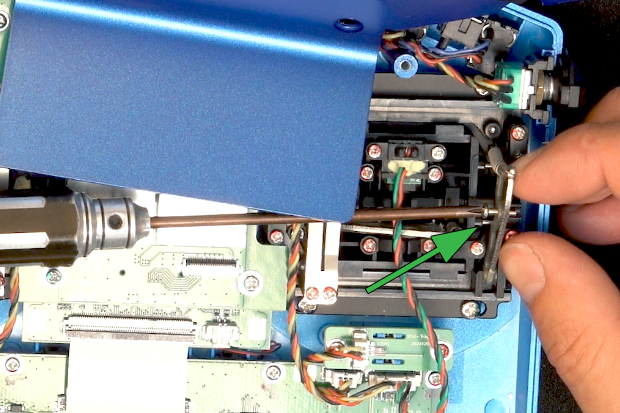

- Odskrutkujte a vyberte poistku neutralizačnej pružiny zo súčasného ovládača plynu. Mierne nadvihnutie ramena pružiny uľahčí vybratie.

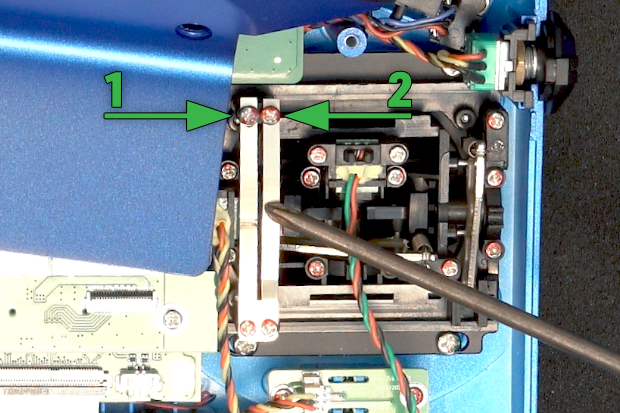

- Na tomto ovládači povoľte skrutku pásika zúbkovania [1] a prítlačného pásika [2]. Overte voľný pohyb všetkými smermi. Povolením prítlaku sa zmenšuje sila potrebná na pohyb páky.

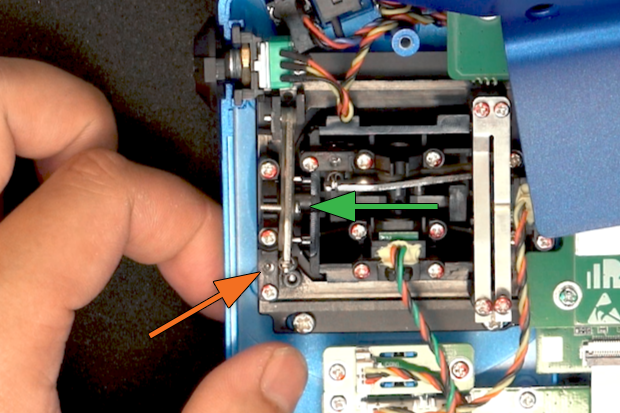

- Presuňte poistku neutralizačnej pružiny na nový ovládač plynu a upevnite ju; podľa potreby mierne nadvihnite rameno pružiny. Povoľte nastavenie zvislej neutralizácie tohto ovládača tak, aby sa plyn nevracal do stredu.

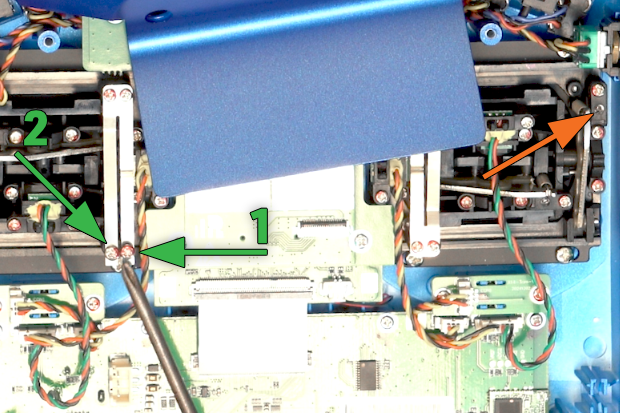

- Nastavte zúbkovanie [1] a trenie [2] nového ovládača plynu. Dotiahnutím prítlaku sa odpor zväčšuje. Na opačnom ovládači nastavte zvislú pružinu tak, aby sa páka správne vracala do stredu.

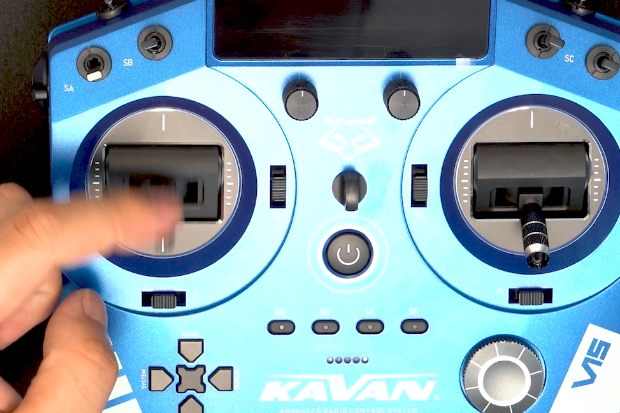

- Skontrolujte plný rozsah pohybu oboch ovládačov. Zúbkovanie a trenie dolaďte podľa potreby; skrutky nepreťahujte a neobmedzujte rozsah pohybu.

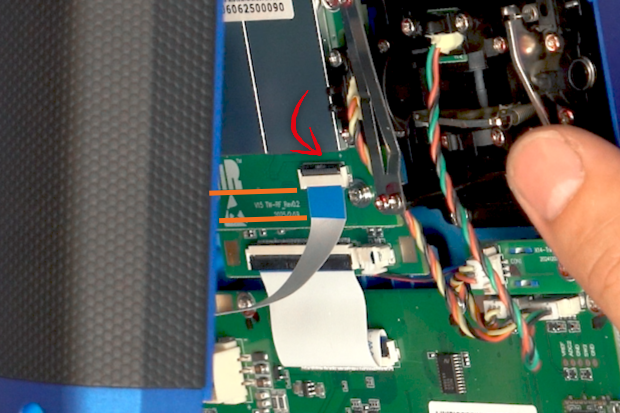

- Plochý kábel zasuňte rovno a úplne do konektora a zaistite západku. Overte správne vyrovnanie a zaistenie bez násilného namáhania konektora.

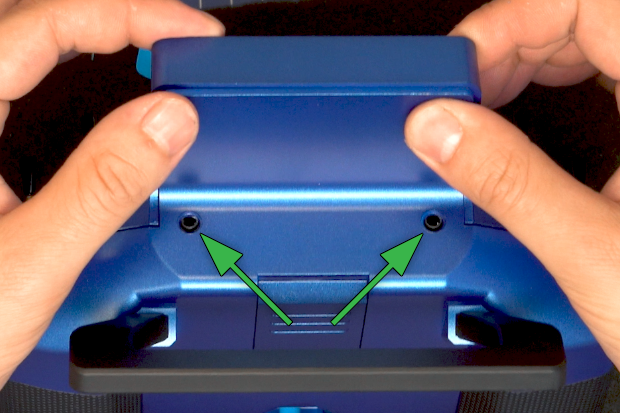

- Vráťte bočné ovládače a zadnú škrupinu. Vyrovnajte audio konektor a konektor učiteľ–žiak v otvoroch a overte, že nie sú pricviknuté káble ani antény. Zaskrutkujte štyri skrutky, pripojte akumulátor so správnou polaritou a zatvorte jeho kryt.

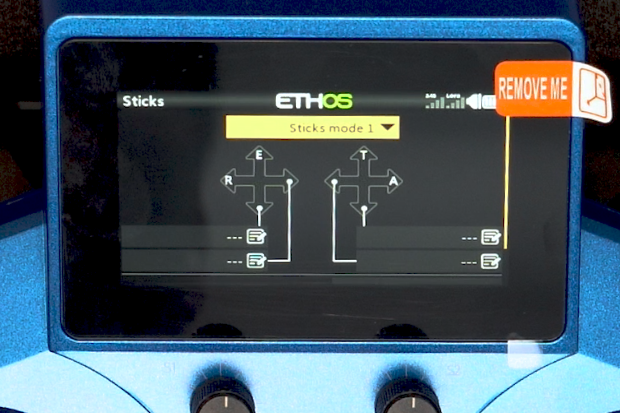

- Zapnite vysielač a v Systém → Ovládače vyberte zodpovedajúci mód, napríklad Mód 2 → Mód 1. Podľa návodu vysielača skalibrujte ovládače a v Model → Výstupy skontrolujte smery, neutrály a plné výchylky. Názvy ponúk sa môžu líšiť podľa firmvéru.
S vyradeným pohonom modelu skontrolujte všetky funkcie, zastavenie motora a failsafe pred ďalším použitím. Zmena módu sama automaticky neoverí nastavenie každej pamäte modelu.
Príloha
Videonávod
Ak potrebujete podrobnejšie pokyny, pozrite si tento videonávod, ktorý vás krok za krokom prevedie všetkými vyššie opísanými úkonmi.
