KAVAN V15 - Changer le mode des manches

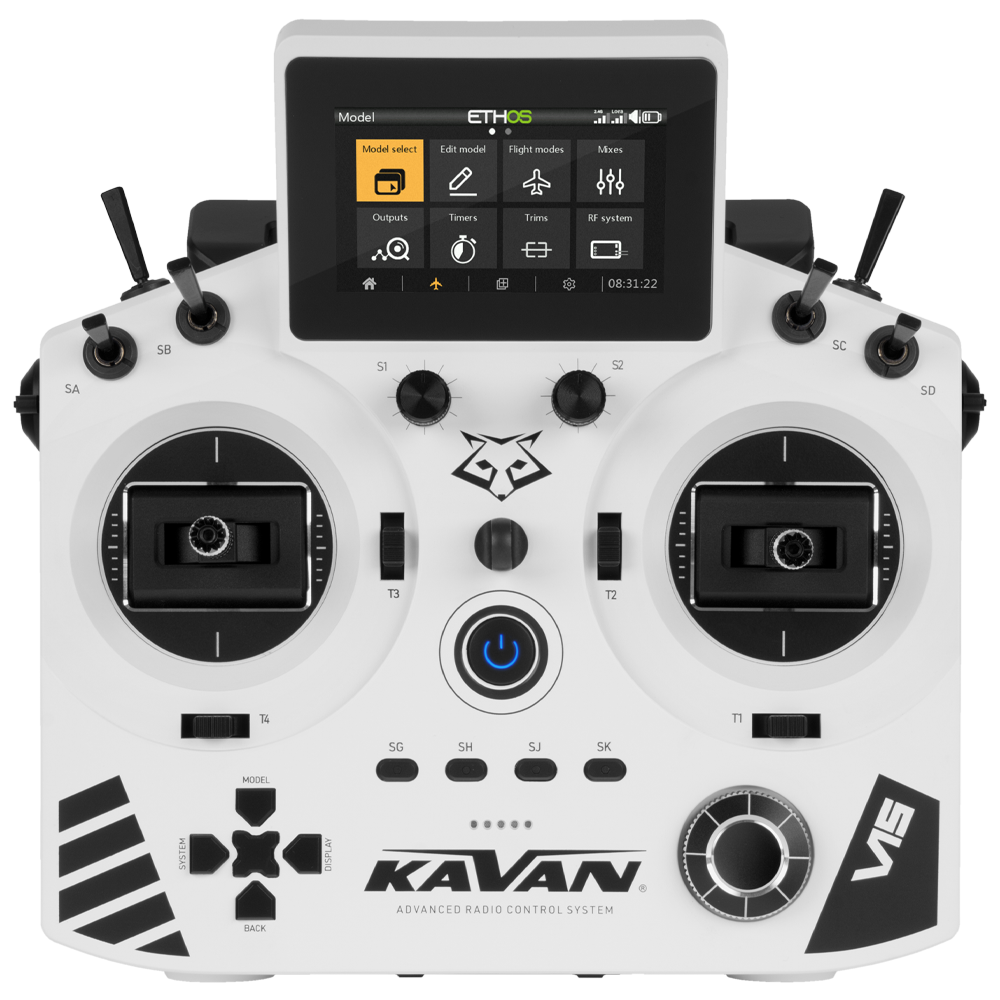

KAVAN V15 - blanc

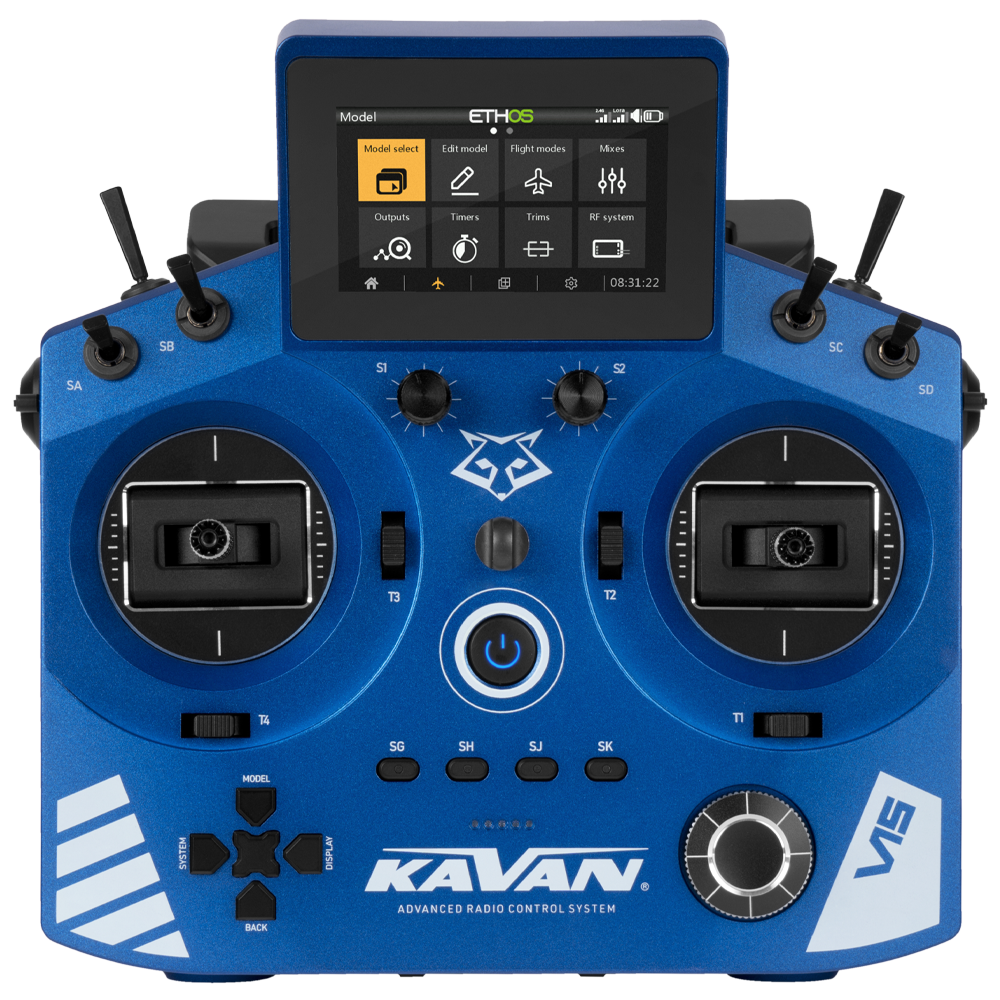

KAVAN V15 - bleu
Introduction
Ce guide explique le transfert de la fonction des gaz entre les deux manches et le réglage du rappel au neutre, du frottement et du crantage. Le réglage mécanique doit correspondre au mode des manches choisi dans le logiciel.
Éteignez le modèle et l’émetteur. Débranchez et retirez l’accumulateur avant d’ouvrir le boîtier. Protégez les antennes, câbles et connecteurs ; ne forcez jamais l’écartement des demi-coques contre un câble tendu. Si le matériel diffère du guide, arrêtez et contactez le service après-vente.
Partie principale

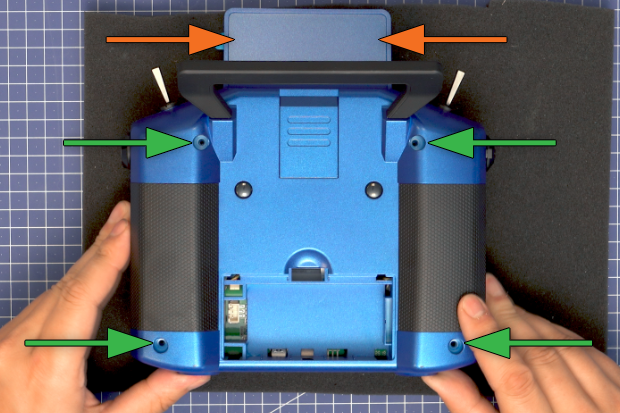

- Retirez le couvercle, débranchez et retirez l’accumulateur, puis dévissez les quatre vis de la coque arrière. Ouvrez doucement en commençant par le bas. Protégez les deux ergots en plastique derrière l’écran.

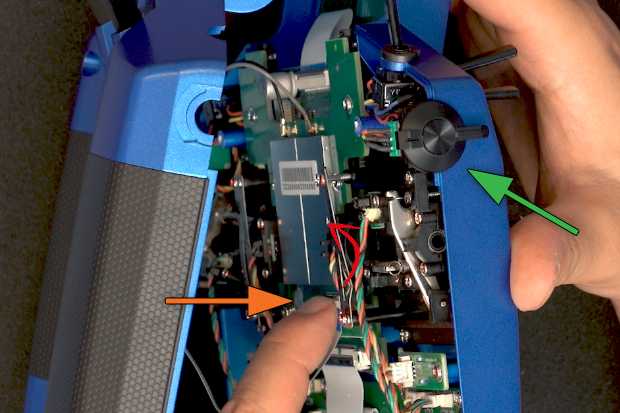

- Retirez les curseurs rotatifs latéraux et placez-les dans les supports de la coque avant, hors de la zone de travail. Relevez le verrou du connecteur de nappe vers vous, puis retirez la nappe sans tirer sur ses conducteurs.

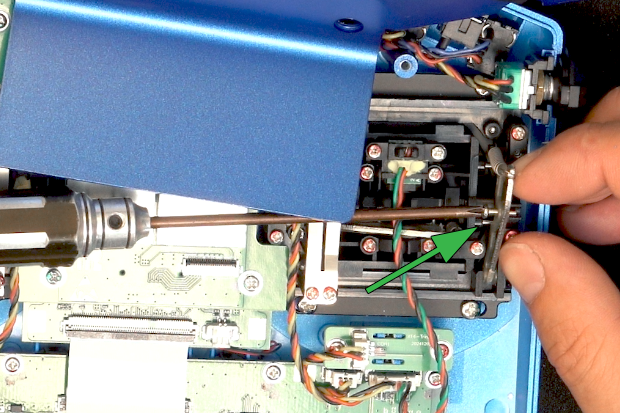

- Dévissez et retirez le verrou du ressort de rappel du manche des gaz actuel. Soulevez légèrement le bras du ressort pour faciliter l’opération.

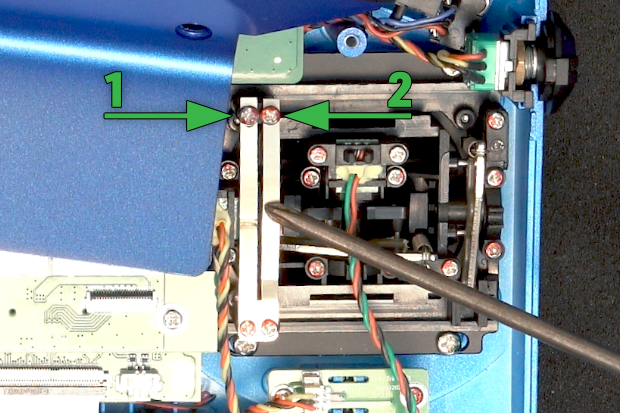

- Desserrez les vis de la lamelle de crantage [1] et de la lamelle de friction [2] de ce manche. Vérifiez sa liberté de mouvement dans toutes les directions. Le desserrage du frein réduit l’effort nécessaire.
- Transférez et fixez le verrou de rappel sur le nouveau manche des gaz, en soulevant légèrement le bras si nécessaire. Relâchez son réglage de rappel vertical afin que les gaz ne reviennent plus au neutre.

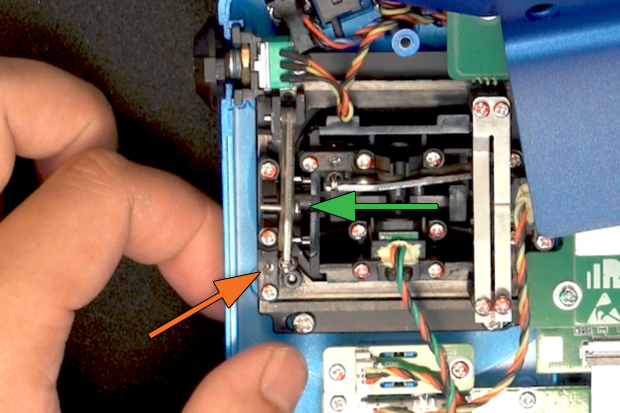

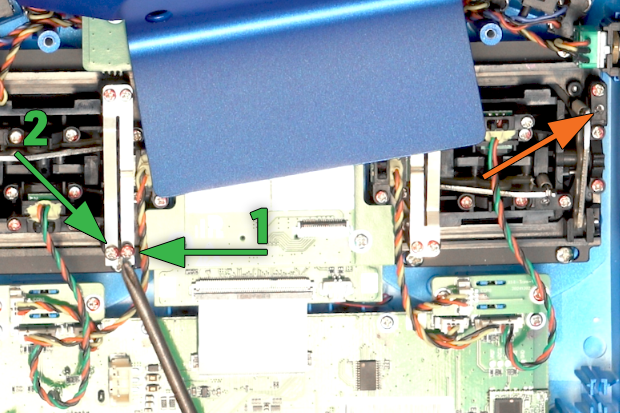

- Réglez le crantage [1] et le frottement [2] du nouveau manche des gaz. Le serrage du frein augmente la résistance. Réglez le ressort vertical de l’autre manche pour obtenir un rappel correct au neutre.

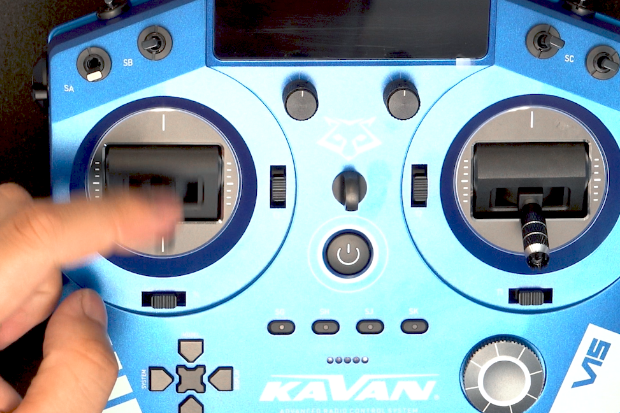

- Vérifiez la course complète des deux manches. Ajustez crantage et frottement sans serrer excessivement les vis ni limiter la course.

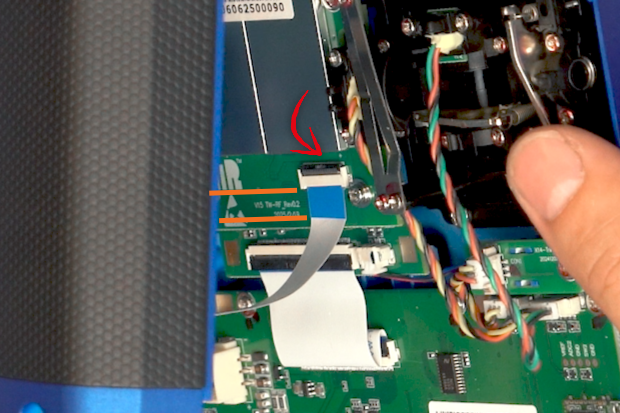

- Insérez la nappe droite et complètement dans le connecteur, puis fermez le verrou. Vérifiez son alignement et son maintien sans forcer le connecteur.

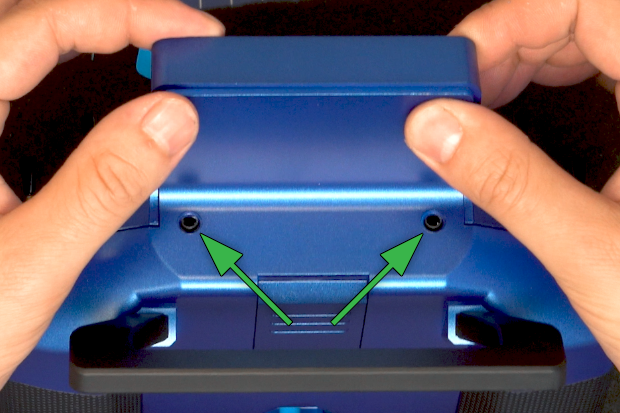

- Remettez les curseurs et la coque arrière. Centrez les prises audio et d’écolage dans leurs ouvertures et ne pincez aucun câble ni antenne. Revissez les quatre vis, rebranchez l’accumulateur en respectant la polarité et fermez son couvercle.

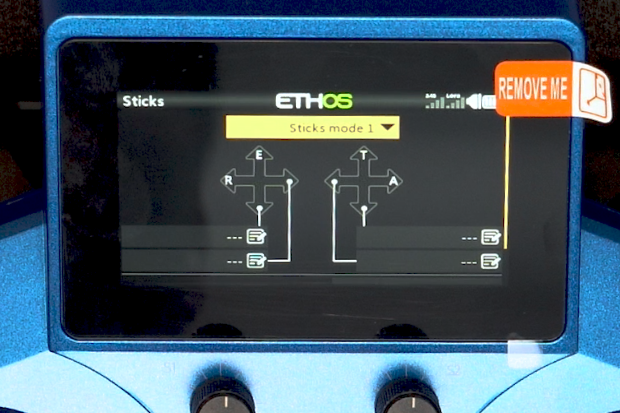

- Allumez l’émetteur et choisissez le mode correspondant dans Système → Manches, par exemple Mode 2 → Mode 1. Étalonnez les commandes selon le manuel, puis vérifiez les sens, neutres et courses complètes dans Modèle → Sorties. Les intitulés dépendent du micrologiciel.
Avec la propulsion du modèle désactivée, vérifiez toutes les commandes, l’arrêt moteur et le failsafe avant toute utilisation. Le changement de mode ne valide pas automatiquement chaque mémoire de modèle.
Annexe
Tutoriel vidéo
Pour des instructions plus détaillées, regardez ce tutoriel vidéo qui présente pas à pas tous les gestes décrits ci-dessus.
