KAVAN C1 Plus - Bedienungsanleitung

KAV34.1021P

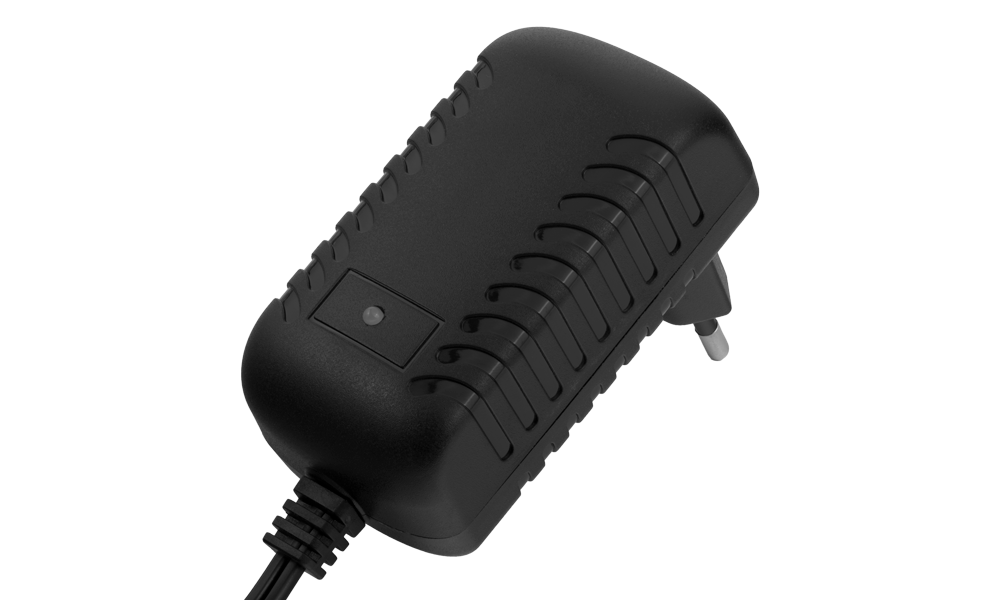

C1 Plus NiMH-Ladegerät

Einleitung

KAVAN C1 Plus ist ein netzbetriebenes Ladegerät für NiMH-Akkupacks mit 4–8 Zellen. Es lädt mit 1 A und beendet den Ladevorgang automatisch per Delta-Peak-Erkennung. Lesen Sie vor dem Anschließen eines Akkus die gesamte Anleitung und die Warn- und Sicherheitshinweise.

Warn- und Sicherheitshinweise

Gefahr

Falsche Akkuchemie, Zellenzahl, Polarität oder ein falscher Ladestrom können Brand oder Explosion verursachen. Lassen Sie einen ladenden Akku niemals unbeaufsichtigt.

• Kinder unter 15 Jahren und nicht eingewiesene Personen dürfen dieses Gerät nur unter ausreichender Aufsicht eines verantwortlichen Erwachsenen benutzen, der die sichere Bedienung gewährleistet.
• Lassen Sie das Ladegerät beim Laden nicht unbeaufsichtigt. Beenden Sie bei jeder Fehlfunktion sofort den Vorgang und beachten Sie die Anleitung. Kurzschluss oder Überladung können ätzende Chemikalien freisetzen oder Explosion und Brand verursachen.
• Überwachen Sie die Akkutemperatur während des Ladens. Leichte Erwärmung gegen Ladeende ist normal. Wird der Akku heiß, stoppen Sie den Ladevorgang und trennen Sie ihn sofort. Lassen Sie ihn vor erneutem Anschließen abkühlen.
• Laden Sie keine inkompatiblen Akkutypen oder Trockenbatterien wie Alkali- oder Zink-Kohle-Batterien. Dieses Ladegerät ist ausschließlich für Nickel-Metallhydrid-Akkus (NiMH) bestimmt.
• Laden Sie niemals die folgenden Akkus oder Batterien:
  • Packs aus unterschiedlichen Zelltypen, auch von verschiedenen Herstellern.
  • Nicht wiederaufladbare Batterien (Explosionsgefahr).
  • Akkus, die ein anderes Ladeverfahren als NiMH erfordern.
  • Fehlerhafte oder beschädigte Akkus.
  • Akkus mit integrierter Lade- oder Schutzschaltung.
  • Akkus, die in einem Gerät eingebaut oder elektrisch mit anderen Komponenten verbunden sind.
  • Akkus, die vom Hersteller nicht ausdrücklich für den Ladestrom dieses Ladegeräts freigegeben sind.
• Schützen Sie das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze, direkter Sonne und Vibrationen. Lassen Sie es nicht fallen.
• Lassen Sie keine Fremdkörper in das Ladegerät gelangen.
• Die zulässige Netzversorgung beträgt 220–240 V / 50 Hz. Das Ladegerät wird mit einem EU-Stecker geliefert.
• Legen Sie den Akku auf eine feste, ebene, hitzebeständige, nicht brennbare und elektrisch nicht leitende Unterlage. Legen Sie ihn niemals auf einen Teppich oder Ähnliches.
• Halten Sie alle flüchtigen, brennbaren Stoffe vom Arbeitsbereich fern.
• Prüfen Sie die technischen Daten des Akkus auf Eignung für dieses Ladegerät. Andernfalls können Akku und Ladegerät beschädigt werden; Überladung kann Brand oder Explosion verursachen.
• Laden Sie Akkus nicht mit übermäßig hohem Strom. Beachten Sie den vom Akkuhersteller angegebenen maximalen Ladestrom.
• Zerlegen Sie das Ladegerät nicht.
• Lassen Sie das Ladegerät bei Nichtgebrauch nicht an der Netzsteckdose angeschlossen.

Technische Daten

Netzeingang	220–240 V / 50 Hz; EU-Stecker
Akku	4–8 NiMH-Zellen, Tamiya®- oder Dean-T®-Stecker
Ladeabschaltung	Automatische Delta-Peak-Erkennung
Ladestrom	1 A
Abmessungen	83×44×32 mm

Hauptteil

Bedienung des Ladegeräts

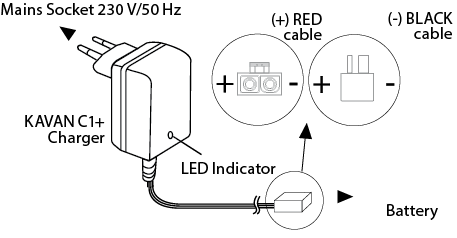

Beachten Sie die Steckerpolarität: Rot ist Plus (+), Schwarz ist Minus (−).

1. Schließen Sie Ihr Ladegerät KAVAN C1+ an eine Netzsteckdose (230 V/50 Hz) an. Die LED beginnt grün zu blinken und zeigt damit die Ladebereitschaft an.
2. Schließen Sie den NiMH-Akku mit 4–8 Zellen an den KAVAN C1+ an. Die LED leuchtet rot und zeigt den laufenden Ladevorgang an.
3. Wechselt die LED von Rot auf Grün, ist der Akku vollständig geladen.
4. Trennen Sie den Akku und ziehen Sie anschließend das Ladegerät aus der Netzsteckdose.

Anhang

Garantie

Für Produkte von KAVAN Europe s.r.o. gilt eine Garantie entsprechend den aktuellen gesetzlichen Anforderungen Ihres Landes. Wenden Sie sich bei einem Anspruch an den Händler, bei dem Sie das Gerät gekauft haben. Ausgeschlossen sind Fehler durch Unfälle, unsachgemäße Verwendung, falschen Anschluss, Verpolung, unsachgemäße Wartung, nicht von KAVAN Europe s.r.o. durchgeführte oder genehmigte Änderungen bzw. Reparaturen, versehentliche oder vorsätzliche Beschädigung, normalen Verschleiß und Betrieb außerhalb der Spezifikationen. Lesen Sie die entsprechenden Informationsblätter in der Produktdokumentation.

Wenden Sie sich für Serviceleistungen an den Händler, bei dem Sie das Produkt gekauft haben. Verwenden Sie nach Möglichkeit die Originalverpackung. Legen Sie eine datierte Beschreibung der Nutzung und des Fehlers sowie Ihre vollständige Anschrift und Telefonnummer bei.

Unsachgemäße Installation, unzureichende Befestigung oder Kühlung, mechanische Belastung der Kabel, Verpolung und Betrieb außerhalb der angegebenen Grenzen sind ausgeschlossen. Schützen Sie das Gerät vor übermäßiger Hitze, Feuchtigkeit und Staub und setzen Sie es nicht über längere Zeit direktem Sonnenlicht aus.

Recycling (Europäische Union)

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.

EU-Konformitätserklärung

Hiermit erklärt KAVAN Europe s.r.o., dass das Ladegerät KAVAN C1+ die wesentlichen Anforderungen der einschlägigen europäischen Richtlinien und Normen erfüllt. Die vollständige Konformitätserklärung finden Sie unter www.kavanrc.com/doc.
