KAVAN C3 - Bedienungsanleitung

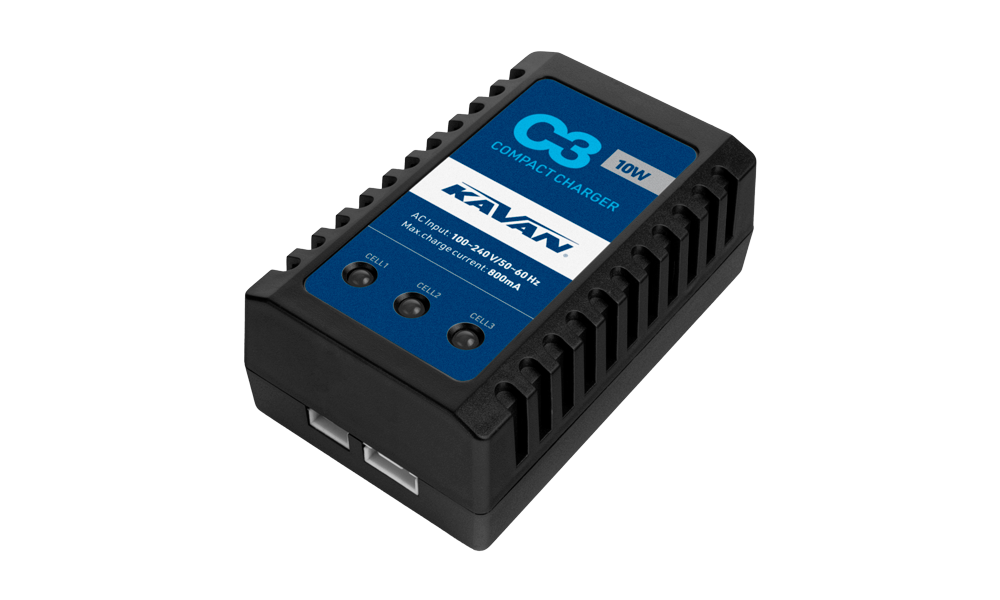

C3 Ladegerät
Einleitung
Wir gratulieren Ihnen zur Wahl des LiPo-Ladegeräts KAVAN C3. Das Gerät ist einfach zu bedienen; der korrekte Betrieb des Ladegeräts und die richtige Verwendung der Akkus erfordern jedoch gewisse Kenntnisse. Lesen Sie daher vor der ersten Verwendung Ihres neuen Ladegeräts die gesamte Bedienungsanleitung
Technische Daten
| Stromversorgung | 230 V AC / 50 Hz |
|---|---|
| Akkuchemie | Nur LiPo |
| Zellenzahl | 2S oder 3S (Nennspannung 7,4 V oder 11,1 V) |
| Ladestrom | 800 mA |
| Maximale Ladeleistung | 10 W |
| Ladeverfahren | Konstantstrom/Konstantspannung (CC/CV) |
| Anschluss | JST-XH-Balancerbuchse für 2S oder 3S |
| Gleichzeitig ladbare Akkus | Einer |
| Abmessungen | 90×58×33 mm |
| Gewicht | 151 g |
Lieferumfang
Ladegerät KAVAN C3 und Bedienungsanleitung
Sicherheitshinweise
Laden Sie ausschließlich wiederaufladbare 2S- oder 3S-LiPo-Packs. Schließen Sie niemals gleichzeitig an beide Buchsen einen Akku an. Laden Sie mit diesem Gerät keine LiHV-, LiFe-, Li-Ion-, NiCd-, NiMH- oder Bleiakkus und keine Primärbatterien.
- Lesen Sie die Ladehinweise des Akkuherstellers. Der Akku muss für einen Ladestrom von 800 mA geeignet sein.
- Laden Sie unter ständiger Aufsicht, außerhalb des Modells, auf einer festen, nicht brennbaren, hitzebeständigen und elektrisch nicht leitenden Unterlage. Halten Sie brennbare Materialien fern.
- Halten Sie Ladegerät und Akku kühl, trocken und gut belüftet. Decken Sie sie nicht ab und verwenden Sie sie nicht in direkter Sonne.
- Stoppen Sie den Ladevorgang, wenn der Akku aufbläht, ausläuft, ungewöhnlich heiß wird oder Schäden aufweist. Verwenden Sie einen beschädigten Akku nicht erneut.
- Halten Sie die Netzanschlüsse trocken. Verwenden Sie kein beschädigtes Kabel und zerlegen Sie das Ladegerät nicht.
- Kinder dürfen das Ladegerät nur unter Aufsicht eines verantwortlichen Erwachsenen verwenden.
- Lassen Sie den Akku vor dem Laden auf Raumtemperatur abkühlen. Trennen Sie nach Gebrauch den Akku und ziehen Sie den Netzstecker.
Hauptteil
Akku laden
- Schließen Sie das Netzkabel an das Ladegerät an.
- Stecken Sie das Netzkabel des Ladegeräts in eine Steckdose (230 V/50 Hz). Alle LEDs leuchten grün und blinken rot; das Ladegerät ist ladebereit.
- Stecken Sie den Balancer-Anschluss Ihrer Flugbatterie (JST-XH) in die entsprechende Buchse am Ladegerät.
- Das Ladegerät beginnt zu laden. Die LEDs leuchten rot. Bei einem angeschlossenen 2S-Akku leuchten Cell 1 und Cell 2 rot; bei einem angeschlossenen 3S-Akku leuchten Cell 1, Cell 2 und Cell 3 rot.
- Sobald eine Zelle des Flugakkus vollständig geladen ist, leuchtet die zugehörige LED grün. Ein 2S-Akku ist vollständig geladen, wenn Cell 1 und Cell 2 grün leuchten; ein 3S-Akku ist vollständig geladen, wenn Cell 1, Cell 2 und Cell 3 grün leuchten.
- Trennen Sie den Flugakku vom Ladegerät; die LEDs leuchten grün und zeigen an, dass ein weiterer Akku geladen werden kann. Ziehen Sie den Netzstecker, wenn Sie keinen weiteren Akku laden möchten.
Bedeutung der Anzeigen
| Grün mit rotem Blinken vor dem Anschließen | Bereitschaft; Akku kann angeschlossen werden |
|---|---|
| LED der betreffenden Zelle leuchtet rot | Diese Zelle wird geladen |
| LED der betreffenden Zelle leuchtet nach dem Laden grün | Diese Zelle ist vollständig geladen |
| Alle LEDs der angeschlossenen Zellen leuchten grün | Laden abgeschlossen; Akku trennen |
Wenn der Ladevorgang nicht startet
Trennen Sie Akku und Netzversorgung. Prüfen Sie Netzkabel, Akkuchemie, Zellenzahl, Steckerausrichtung und Leitungszustand. Umgehen Sie niemals den Balanceranschluss und verwenden Sie keinen anderen Akkutyp, um einen Ladevorgang zu erzwingen. Kehrt die erwartete Anzeige nicht zurück, verwenden Sie das Ladegerät nicht weiter und wenden Sie sich an Ihren Händler.
Bei einem 2S-Pack zeigen nur Cell 1 und Cell 2 die angeschlossenen Zellen an. Die unbenutzte Anzeige der dritten Zelle zählt bei der Prüfung des Ladeendes nicht mit.
Anhang
Garantie
Für Produkte von KAVAN Europe s.r.o. gilt eine Garantie entsprechend den aktuellen gesetzlichen Anforderungen Ihres Landes. Wenden Sie sich bei einem Anspruch an den Händler, bei dem Sie das Gerät gekauft haben. Ausgeschlossen sind Fehler durch Unfälle, unsachgemäße Verwendung, falschen Anschluss, Verpolung, unsachgemäße Wartung, nicht von KAVAN Europe s.r.o. durchgeführte oder genehmigte Änderungen bzw. Reparaturen, versehentliche oder vorsätzliche Beschädigung, normalen Verschleiß und Betrieb außerhalb der Spezifikationen. Lesen Sie die entsprechenden Informationsblätter in der Produktdokumentation.
Recycling (Europäische Union)
Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.
EU-Konformitätserklärung
Hiermit erklärt KAVAN Europe s.r.o., dass das Ladegerät KAVAN C3 die wesentlichen Anforderungen der einschlägigen europäischen Richtlinien und Normen erfüllt. Die vollständige Konformitätserklärung finden Sie unter www.kavanrc.com/doc.
