KAVAN C14 Plus - Bedienungsanleitung

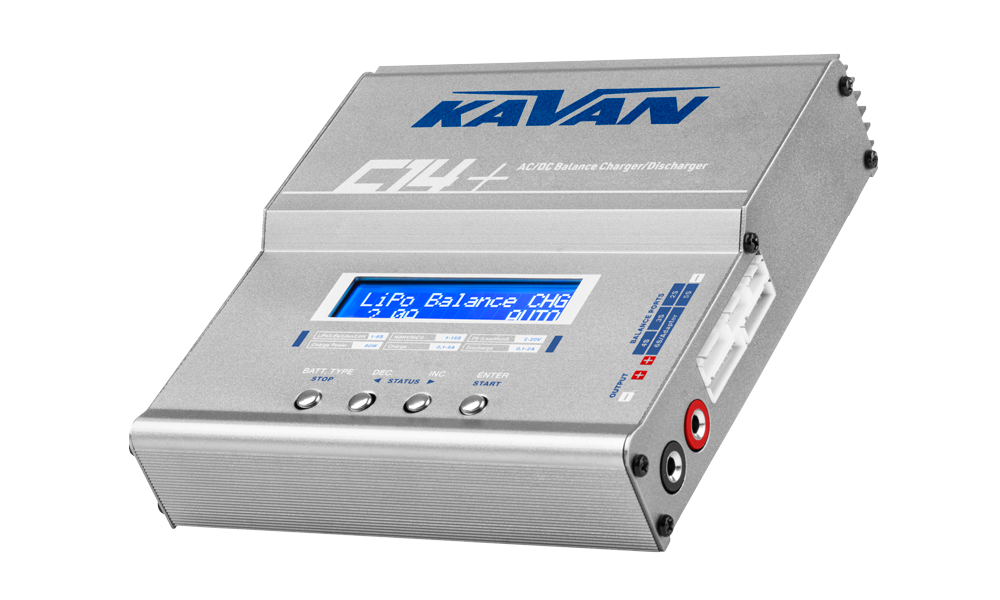

Ladegerät C14 Plus
Einleitung
Der KAVAN C14 Plus ist ein AC/DC-Lade- und Entladegerät mit Balancer, einer Ladeleistungsgrenze von 80 W, einer Entladeleistungsgrenze von 10 W, zwanzig Programmspeichern sowie zusätzlichen Akkuprüf- und Netzteilfunktionen. Lesen Sie vor dem Anschließen eines Akkus die gesamte Anleitung und die Warn- und Sicherheitshinweise.
Bedienelemente des Ladegeräts
Lieferumfang
- Ladegerät KAVAN C14 Plus
- Netzkabel
- Gleichstrom-Anschlusskabel
- Ladekabel
- Bedienungsanleitung.
Eigenschaften
- Einstellbare Lade-/Entladeschlussspannung für Lithium- und Bleiakkus. Halten Sie alle Einstellungen innerhalb der vom Akkuhersteller erlaubten Grenzen.
- Messung der Gesamtspannung und der einzelnen Zellspannungen von Lithiumakkus auch ohne Laden/Entladen.
- Messung des Innenwiderstands einzelner Zellen von Lithiumakkus.
- Netzteilmodus mit einstellbarer Spannungsbegrenzung (max. 6 A/80 W).
- Lademodus für Smart-Akkus (Lithiumakkus mit integrierten Schutzschaltungen).
Optimierte Software
Der KAVAN C14+ wird durch moderne Software zum sicheren und zuverlässigen Laden/Entladen nahezu aller gängigen Modellbauakkus gesteuert. Übersichtliche, intuitive Menüs bieten umfangreiche Einstellungen für Lade-/Entladevorgänge sowie erweiterte Funktionen wie Temperatur-, Zeit- oder Kapazitätsabschaltung, die die zuverlässige Beendigung des Vorgangs unterstützen.
- Programmspeicher (bis zu 20 verschiedene Lade-/Entladeprogramme)
- Integrierter Balancer für Lithiumakkus
- Schnelllade- und Lagermodus für Lithiumakkus
- Delta-Peak-Empfindlichkeit für NiMH/NiCd
- Zyklisches Laden/Entladen (1–5 Zyklen Laden → Entladen für NiMH/NiCd).
- Einstellbare Begrenzung des automatischen Ladestroms (für NiMH/NiCd).
- Spannungs- und Innenwiderstandsmesser für Lithiumakkus
- Netzteilfunktion
- Smart-Akku-Ladefunktion
Warn- und Sicherheitshinweise
Falsche Akkuchemie, Zellenzahl, Polarität oder ein falscher Ladestrom können Brand oder Explosion verursachen. Lassen Sie einen ladenden Akku niemals unbeaufsichtigt.
- Lassen Sie das Ladegerät beim Laden nicht unbeaufsichtigt. Beenden Sie bei jeder Fehlfunktion sofort den Vorgang und beachten Sie die Anleitung.
- Trennen Sie den Akku sofort ab, wenn er heiß wird. Lassen Sie ihn vor erneutem Anschließen abkühlen.
- Versuchen Sie NICHT, ungeeignete Akkutypen oder Trockenbatterien (Alkali, Zink-Kohle) zu laden. Das Ladegerät ist ausschließlich zum Laden und Entladen von Nickel-Cadmium-, Nickel-Metallhydrid-, Lithium-Ionen-, Lithium-Polymer- (Standard und HV), LiFePO4- und Bleiakkus bestimmt. Versuchen Sie niemals, folgende Batterien oder Akkus zu laden oder zu entladen:
- Packs aus unterschiedlichen Zelltypen, auch von verschiedenen Herstellern.
- Nicht wiederaufladbare Batterien (Explosionsgefahr).
- Akkus, die ein anderes Ladeverfahren als NiCd, NiMH, LiPo, LiIon, LiFe, LiHV oder Pb erfordern.
- Fehlerhafte oder beschädigte Akkus.
- Akkus mit integrierter Lade-/Schutzschaltung in einem normalen Ladeprogramm. Verwenden Sie Smart-Akkus laden nur, wenn der Akkuhersteller dieses Verfahren ausdrücklich erlaubt.
- Akkus, die in einem Gerät eingebaut oder elektrisch mit anderen Komponenten verbunden sind.
- Akkus, die vom Hersteller nicht ausdrücklich für den Ladestrom dieses Ladegeräts freigegeben sind.
- Halten Sie das Ladegerät von Staub, Feuchtigkeit, Regen, Hitze, direkter Sonneneinstrahlung und Vibrationen fern. Lassen Sie es nicht fallen.
- Lassen Sie keine Fremdkörper in das Ladegerät gelangen.
- Die zulässige Versorgung beträgt 100–240 V/50–60 Hz Wechselspannung oder 11–18 V Gleichspannung. Verwenden Sie NIEMALS Netz- und Gleichspannungseingang gleichzeitig.
- Stellen Sie Ladegerät und Akku auf eine feste, ebene, hitzebeständige, nicht brennbare und elektrisch nicht leitende Unterlage. Legen Sie sie niemals auf einen Autositz, Teppich oder Ähnliches.
- Halten Sie alle flüchtigen brennbaren Stoffe vom Arbeitsbereich fern.
- Decken Sie die Lüftungsöffnungen nicht ab; das Ladegerät könnte überhitzen.
- Informieren Sie sich über die Daten des zu ladenden oder zu entladenden Akkus und prüfen Sie seine Eignung für dieses Ladegerät. Falsche Programmeinstellungen können Akku und Ladegerät beschädigen. Überladung kann Brand oder Explosion verursachen.
- Laden Sie nicht mit übermäßig hohen Schnellladeströmen. Erfragen Sie beim Akkuhersteller den maximal zulässigen Ladestrom.
- Verwenden Sie keine Autobatterie-Ladegeräte zur Versorgung dieses Ladegeräts.
- Zerlegen Sie das Ladegerät nicht.
- Das Gerät ist nicht für kleine Kinder oder nicht eingewiesene Personen bestimmt, es sei denn, ein verantwortlicher Erwachsener beaufsichtigt sie angemessen und gewährleistet die sichere Benutzung.
Prüfpunkte vor Ladebeginn
- Ist das passende Programm für den zu ladenden Akkutyp gewählt?
- Ist ein geeigneter Lade- oder Entladestrom eingestellt?
- Ist die Akkuspannung geprüft?
- Sind alle Verbindungen fest und sicher? Im gesamten Stromkreis dürfen keine Wackelkontakte vorhanden sein.
Laden/Entladen – empfohlene Parameter
LiPo-, LiHV- und Li-Ion-Akkus
Laden Sie LiPo-, LiHV- und Li-Ion-Akkus mit 1C, sofern der Hersteller keinen anderen Wert empfiehlt. Halten Sie sich stets genau an die Herstelleranweisungen.
LiFe-Akkus
Originale A123Systems-LiFePO4-Nanophosphatakkus können mit 1–5C geladen werden. Beachten Sie bei LiFe-Akkus anderer Marken die vom jeweiligen Hersteller empfohlenen Werte.
Langzeitlagerung von Lithiumakkus
Wenn Sie einen Lithiumakku länger als einen Monat nicht verwenden, bringen Sie ihn mit Storage durch Laden oder Entladen auf einen für sichere Langzeitlagerung geeigneten Teilladezustand.
Maximale Akkutemperatur
Wir empfehlen eine Abschalttemperatur von 35–40 °C für LiPo und Li-Ion sowie 40–45 °C für LiFe-Zellen.
Zur Messung der Akkutemperatur ist der optionale Temperaturfühler erforderlich (#KAV34.1014.1).
NiCd- und NiMH-Akkus
Hochstrom-NiCd-Akkus der Größe Sub-C mit niedrigem Innenwiderstand (z. B. Panasonic N-1700SCR, allgemein NiCd-Packs für RC-Autos im Maßstab 1:10) können mit 1–2C geladen werden, also mit 1,7–3,4 A bei 1700 mAh. Andere NiCd- und NiMH-Akkus dürfen nicht mit mehr als 1C geladen werden.
Delta-Peak-Empfindlichkeit
Sie bestimmt die Empfindlichkeit der Delta-Peak-Abschaltung und ist im Bereich von 4–20 mV/Zelle einstellbar. Je niedriger der Wert, desto höher die Empfindlichkeit. Sinnvolle Werte sind 8–15 mV/Zelle für die meisten NiCd-Akkus und 4–10 mV/Zelle für die meisten NiMH-Akkus.
Entladen – Abschaltspannung
NiCd: 0,8–1,0 V/Zelle; NiMH: 1,0 V/Zelle.
Maximale Akkutemperatur
Für NiCd- und NiMH-Akkus empfehlen wir eine Abschalttemperatur von 40–45 °C.
Bleiakkus
Wir empfehlen, geschlossene Bleiakkus mit 0,1C zu laden und mit höchstens 1C zu entladen, sofern der Hersteller nichts anderes vorgibt. Die Pb-Abschaltspannung ist von 1,50 bis 2,50 V je Zelle einstellbar. Wählen Sie den für den jeweiligen Akku vorgeschriebenen Wert; verwenden Sie bei geschlossenen Gelakkus nicht pauschal 2,45 V je Zelle.
1C bezeichnet einen Strom, der einen Akku bestimmter Nennkapazität theoretisch in 1 Stunde laden würde.
Bei einem 2000mAh-Akku entspricht 1C einem Strom von 2 A (oder 2000 mA).
Standardparameter von Akkus
Diese Werte dienen als Orientierung. Beachten Sie stets die chemiespezifischen Spannungs-, Strom- und Lagervorgaben des Akkuherstellers. Gelten unterschiedliche Stromgrenzen, verwenden Sie den niedrigeren zulässigen Ladestrom.
| Parameter | LiPo | LiIon | LiFe | LiHV | NiCd | NiMH | Pb |
|---|---|---|---|---|---|---|---|
| Nennspannung | 3,7 V/Zelle | 3,6 V/Zelle | 3,3 V/Zelle | 3,7 V/Zelle | 1,2 V/Zelle | 1,2 V/Zelle | 2,0 V/Zelle |
| Max. Ladespannung | 4,2 V/Zelle | 4,1 V/Zelle | 3,6 V/Zelle | 4,35 V/Zelle | 1,5 V/Zelle | 1,5 V/Zelle | Typabhängig* |
| Lagerspannung | 3,8 V/Zelle | 3,7 V/Zelle | 3,3 V/Zelle | 3,85 V/Zelle | Vollständig entladen | Vollständig geladen | Vollständig geladen |
| Min. Entladespannung | 3,0 V/Zelle | 3,0 V/Zelle | 2,8 V/Zelle | 3,1 V/Zelle | 0,8 V/Zelle | 1,0 V/Zelle | 1,8 V/Zelle |
| Max. Ladestrom | ≤1C oder mehr** | ≤1C | ≤4–5C (A123) | ≤1C | 1–2C | 1–2C | ≤0,4C |
*) Geschlossene (gasdichte) Blei-Gel-Akkus bis 2,27–2,30 V/Zelle. Herkömmliche Bleiakkus („Autobatterien“) und ventilgeregelte Bleiakkus bis 2,46 V/Zelle.
**) Manche LiPo-Akkus dürfen mit 5C oder höheren Raten geladen werden – beachten Sie stets die Empfehlung des Akkuherstellers.
Technische Daten
| AC-Eingangsspannung | 100–240 V / 50–60 Hz |
|---|---|
| DC-Eingangsspannung | 11–18 V |
| Lithiumakkus | 1–6S LiPo/LiIon/LiFe/LiHV |
| Nickelakkus | 1–15 Zellen NiCd/NiMH |
| Bleiakkus | 6–20 V (Laden: Abschaltspannung 2,45 V/Zelle) |
| Ladeverfahren | Delta-Peak für NiCd/NiMH / CC/CV für Lithium/Pb |
| Ladestrom / Ladeleistung | 0,1–6,0 A / maximal 80 W |
| Entladestrom / Entladeleistung | 0,1–2,0 A / maximal 10 W |
| Delta-Peak-Empfindlichkeit | 4–20 mV je Zelle |
| Balancerstrom | 400 mA je Zelle |
| Programmspeicher | 20 Programme |
| Abmessungen | 137×144×40 mm (H×B×T) |
| Gewicht | 493 g |
Hauptteil
Bedienung des Ladegeräts
Nachfolgend wird die Bedienung des Ladegeräts erläutert. Das Programm LiPo BALANCE CHARGE dient als Beispiel für Anzeigen und Abläufe.
Anschluss
Anschluss der Stromversorgung
AC: Verbinden Sie den KAVAN C14+ mit dem mitgelieferten Netzkabel mit einer Netzsteckdose.
DC: Verbinden Sie den KAVAN C14+ mit dem mitgelieferten Gleichspannungskabel mit einer 12V-Autobatterie.
Akku anschließen
Prüfen Sie unmittelbar vor dem Anschließen des Akkus nochmals alle Parametereinstellungen. Falsche Einstellungen können den Akku beschädigen sowie Brand oder Explosion verursachen. Schließen Sie zur Vermeidung von Kurzschlüssen die Ladekabel immer zuerst an das Ladegerät und erst danach an den Akku an. Trennen Sie die Verbindung in umgekehrter Reihenfolge.
Balanceranschlüsse (nur Lithiumakkus)
Schließen Sie die Balancerleitung so an, dass das schwarze Kabel an der Minusmarkierung liegt. Beachten Sie die Polarität. Bei anderen Balancersteckern als JST-XH verwenden Sie einen passenden, separat erhältlichen Adapter. Beachten Sie für das Laden mit Balancer den Anschlussplan in (Abb.
Ein vom Diagramm abweichender Anschluss beschädigt das Ladegerät. Schließen Sie zur Vermeidung eines Kurzschlusses zwischen den Ladekabeln zuerst das Kabel an das Ladegerät und danach den Akku an. Trennen Sie in umgekehrter Reihenfolge.
Erste Schritte
Programmiertasten
Taste BATT. TYPE / STOP:
Stoppt den Vorgang, führt zum Hauptmenü zurück und dient zur Navigation darin.
Taste DEC:
Blättert durch die Menüs und verringert den Parameterwert.
Taste INC:
Blättert durch die Menüs und erhöht den Parameterwert.
Taste ENTER / START:
Startet das Laden, wählt ein Parameterfeld und speichert dessen Wert. Drücken Sie zum Ändern START/ENTER, bis der Wert blinkt, und ändern Sie ihn mit DEC und/oder INC. Erneutes Drücken von START/ENTER speichert den Wert. Ist ein weiterer Parameter auf derselben Anzeige einstellbar, blinkt dieser nach Bestätigung des ersten Werts.
Halten Sie START/ENTER 2 Sekunden gedrückt, um den Vorgang zu starten. Zum Stoppen oder Zurückkehren zum vorherigen Schritt bzw. Bildschirm drücken Sie einmal BATT. TYPE/STOP.
Nach dem Einschalten öffnet das Ladegerät das zuletzt verwendete Programm.
Sie können die Betriebsart wechseln (Balancerladen, normales Laden, Schnellladen, Lagern oder Entladen), das gewünschte Lade-/Entladeprogramm öffnen, die Parameter einstellen und den Vorgang starten.
Verwenden Sie beim Kennenlernen der Menüs das Programmablaufdiagramm. Halten Sie es zum Erlernen der Bedienung griffbereit.
Hauptmenü (Program select)
Nach dem Einschalten erscheint der Startbildschirm KAVAN C14+ KAVAN Europe, danach das Hauptmenü PROGRAM SELECT. Mit BATT. TYPE/STOP, DEC oder INC blättern Sie durch die Lademenüs für Lithium-, NiCd/NiMH- und Bleiakkus, Systemeinstellungen, Sonderfunktionen und Programmspeicher.
Lithium BATT
Lade-/Entladeprogramme für Lithiumakkus (LiPo, LiHV, LiFe/LiIo). Wählen Sie den Akkutyp im jeweiligen Funktionsmenü.
NiMH/NiCd BATT
Lade-/Entladeprogramme für Nickel-Metallhydrid- und Nickel-Cadmium-Akkus (NiMH, NiCd); wählen Sie den Typ im jeweiligen Funktionsmenü.
Pb (Lead Acid)
Lade-/Entladeprogramme für Bleiakkus (Pb).
User Settings
Benutzereinstellungen für allgemeine Funktionen: Summer, maximale Ausgangsleistung, Kapazitäts-, Temperatur- und Zeitabschaltung, Lade-/Entladeschlussspannung, Delta-Peak-Empfindlichkeit usw.
Extra Function
Sonderprogramme: Spannungs- und Innenwiderstandsmessung von Lithiumzellen, Netzteilmodus, Smart-Akku-Laden.
Load Memory
Speicher für 20 Lade-/Entladeprogramme. Das gewählte Programm kann sofort gestartet oder zuvor angepasst werden.
Benutzereinstellungen
User Settings
Beim ersten Einschalten verwendet das Ladegerät die Standardwerte der grundlegenden Benutzereinstellungen. Die aufeinanderfolgenden Anzeigen zeigen die für alle Ladeprogramme geltenden Parameter und ermöglichen deren Änderung. Suchen Sie mit BATT. TYPE/STOP das Menü User Settings PROGRAM → und öffnen Sie es mit START/ENTER. Blättern Sie mit INC oder DEC. Drücken Sie zum Ändern START/ENTER, verändern Sie den blinkenden Wert mit INC oder DEC und speichern Sie ihn durch erneutes Drücken von START/ENTER.
Buzzer On | OFF/ON OFF/LOW/MID/HIGH | Bei jedem Tastendruck bestätigt ein Signalton Ihre Eingabe. Die Lautstärke lässt sich in vier Stufen einstellen. |
Beep 1min | Off/1–5 min/Always | Hier können Sie die Dauer des Signaltons am Ende des Lade-/Entladevorgangs einstellen. |
5min | 1–60 Min | Eine Ruhezeit, in der der Akku zwischen Lade-/Entladezyklen abkühlen kann. |
Cut-Off 10.0V | Off/1–5 min/Always | Hier können Sie die Dauer des Signaltons am Ende des Lade-/Entladevorgangs einstellen. |
| OFF/ON (30–90 °C) | Die chemische Reaktion im Akku lässt seine Temperatur steigen. Beim Erreichen der Temperaturgrenze wird der Vorgang beendet. Der optionale Temperaturfühler ist erforderlich. | |
On 5000mAh | OFF/ON (100–60000 mAh) | Dieses Programm legt die maximale Ladekapazität fest, die dem Akku zugeführt wird. Wird aus irgendeinem Grund weder der Delta-Peak erkannt noch der Sicherheitstimer ausgelöst, beendet diese Funktion den Vorgang automatisch beim Erreichen der eingestellten Kapazität. |
On 240 min | OFF/ON (10–720 Min) | Mit dem Start des Ladevorgangs startet auch der eingebaute Sicherheitstimer. Er verhindert eine Überladung, wenn der Akku defekt ist oder die Abschaltschaltung den vollen Ladezustand nicht erkennt. Stellen Sie eine ausreichend lange Zeit ein, damit der Akku vollständig geladen werden kann. |
Limit 250 W | 10–80 W | Einstellung der maximalen Ladeleistung. Standard: 80 W (maximal verfügbare Ausgangsleistung). |
Control Standard | Fast/Standard/Accurate | Genauigkeit des Balancierens von Lithiumzellen; je höher die Genauigkeit, desto länger dauert das Balancieren. Fast – schnell, weniger genau. Standard – langsamer, aber genauer. Accurate – langsam, aber genau. |
Voltage Control | Untermenü: Lade-/Entladeschlussspannung für Lithium- und Bleiakkus sowie Delta-Peak-Empfindlichkeit und Entladeschlussspannung für NiCd- und NiMH-Akkus. Drücken Sie ENTER/START zum Öffnen und BATT. TYPE/STOP zum Verlassen. | |
TVC 4200mV/s | 4150–4250 mV | Ladeschlussspannung des LiPo-Akkus. Standard: 4200 mV (4,20 V). |
TVC 3200mV/s | 3000–3850 mV | Entladeschlussspannung des LiPo-Akkus. Standard: 3300 mV (3,30 V). |
TVC 4350mV/s | 4400–4300 mV | Ladeschlussspannung des LiHV-Akkus. Standard: 4350 mV (4,35 V). |
TVC 3300mV/s | 3000–3950 mV | Entladeschlussspannung des LiHV-Akkus. Standard: 3300 mV (3,30 V). |
TVC 4100mV/s | 3750–4200 mV | Ladeschlussspannung des Lilo-Akkus. Standard: 4100 mV (4,10 V). |
TVC 2500mV/s | 3000–3750 mV | Entladeschlussspannung des Lilo-Akkus. Standard: 3100 mV (3,10 V). |
TVC 3600mV/s | 3300–3800 mV | Ladeschlussspannung des LiFe-Akkus. Standard: 3650 mV (3,65 V). |
TVC 2500mV/s | 2500–3300 mV | Entladeschlussspannung des LiFe-Akkus. Standard: 2500 mV (2,50 V). |
D.Peak 4mV | Standard/4–20 mV/Zelle | Erkennt das Ladegerät, dass der Delta-Peak den eingestellten Wert erreicht hat, meldet es den Akku als vollständig geladen. Standard: 4 mV/Zelle. |
TVC 800mV | 500–1000 mV/Zelle | Entladeschlussspannung des NiMH-Akkus. Standard: 800 mV/Zelle (0,8 V/Zelle). |
D.Peak 7mV | Standard/4–20 mV/Zelle | Erkennt das Ladegerät, dass der Delta-Peak den eingestellten Wert erreicht hat, meldet es den Akku als vollständig geladen. Standard: 7 mV/Zelle. |
TVC 1000mV | 500–1000 mV/Zelle | Entladeschlussspannung des NiCd-Akkus. Standard: 1000 mV/Zelle (1,0 V/Zelle). |
TVC 2400mV/s | 1500–2500 mV | Ladeschlussspannung des Pb-Akkus. Standard: 2400 mV (2,40 V). |
TVC 1500mV/s | 1000–1500 mV | Entladeschlussspannung des Pb-Akkus. Standard: 1500 mV (1,50 V). |
Default Setting | Stellt die Werkseinstellungen wieder her. |
Ladegerät programmieren – manuelle Programmeinstellung
Lade-/Entladeprogramme
Suchen Sie im Hauptmenü mit BATT. TYPE/STOP oder DEC das Menü PROGRAM SELECT für den gewünschten Akkutyp und öffnen Sie es mit START/ENTER. Blättern Sie mit INC oder DEC durch das Akkumenü. Wählen Sie zuerst den gewünschten Akkutyp. Die Lade-/Entladeschlussspannung stellen Sie unter User Settings/Termination Voltage Control ein. Die verfügbaren Programme hängen vom Akkutyp ab.
| Akkutyp | Programm | Beschreibung |
|---|---|---|
| LiPo LiIon LiFe LiHV | Balance CHG | Lädt Lithiumakkus und gleicht dabei die Zellspannungen an. Balancerleitung erforderlich. |
| Charge (Laden) | Normales Laden von Lithiumakkus. | |
| Fast charge (Schnellladen) | Verkürzt die Ladezeit durch eine kürzere Konstantspannungsphase. Der Vorgang endet, sobald der Strom unter 1/5 des eingestellten Ladestroms fällt; bei den anderen Lademodi sind es 1/10. | |
| Lagerung | Lädt oder entlädt länger nicht verwendete Lithiumakkus auf „Lagerspannung“. Balancerleitung erforderlich. | |
| Entladen | Entlädt LiPo/LiFe/LiIon/LiHV-Akkus. | |
| NiMH NiCd | Charge (Laden) | Lädt NiMH- und NiCd-Akkus mit dem vom Benutzer eingestellten Strom. |
| Entladen | Entlädt NiMH/NiCd-Akkus. | |
| Cycle (Zyklen) | 1–5 aufeinanderfolgende Zyklen Laden → Entladen oder Entladen → Laden zur Auffrischung und Angleichung des Akkus sowie Verbesserung seiner Leistungsfähigkeit. | |
| Pb | Charge (Laden) | Lädt Bleiakkus. |
| Entladen | Entlädt Bleiakkus. |
Hauptmenü PROGRAM SELECT – Akkutyp wählen
Die Wahl des Programmspeichers und der Parameter wird am Beispiel einer LiPo-Ladung erläutert. Das Einstellverfahren für Lade- und Entladeprogramme ist für alle Lithiumtypen (LiPo, LiIo, LiHV, LiFe) und Bleiakkus Pb gleich (bei Pb nur Charge und Discharge).
Blättern Sie mit BATT. TYPE/STOP durch das Hauptmenü. Wählen Sie für LiPo PROGRAM SELECT Lithium BATT und öffnen Sie es mit START/ENTER.
Lade-/Entlademodus wählen
6.0A 22.2V (6S)
Blättern Sie mit INC oder DEC durch die Modi und wählen Sie LiPo Charge.
Ladeparameter einstellen
Drücken Sie START/ENTER; der Akkutyp blinkt. Wählen Sie mit INC oder DEC den gewünschten Typ und bestätigen Sie mit START/ENTER. Die Typwahl gilt auch für alle anderen Lade-/Entladeprogramme.
Der Ladestrom blinkt. Stellen Sie ihn mit INC oder DEC im Bereich 0,1–6,0 A ein und bestätigen Sie mit START/ENTER.
6.0A AUTO
Balance CHG: Statt Nennspannung/Zellenzahl erscheint „AUTO“. Nach dem Anschließen von Lade- und Balancerleitung und Drücken von START/ENTER zur Parametereinstellung wird die erkannte Spannung/Zellenzahl angezeigt.
Programmstart
CONFIRM(ENTER)
Halten Sie START/ENTER 2 Sekunden gedrückt, um das Programm zu starten.
Das Ladegerät ermittelt die Zellenzahl.
„R“ zeigt die erkannte Zellenzahl, „S“ die zuvor eingestellte. Stimmen beide nicht überein, gehen Sie mit BATT. TYPE/STOP zurück und prüfen Sie vor dem Fortfahren die Zellenzahl des Packs. Stimmen sie überein, drücken Sie START/ENTER, um das Laden zu starten.
Ladestatusanzeige
CHG 038:38 2998
Beim Laden wird der aktuelle Status angezeigt. 1. Zeile: abwechselnd Akkutyp/Zellenzahl, Ladestrom und Akkuspannung. 2. Zeile: Modus (BAL – Balance CHG, CHG – Charge, FAS – Fast Charge, STO – Storage, DSC – Discharge), verstrichene Zeit und eingeladene Kapazität.
Informationen während des Betriebs
Während des Ladens oder Entladens rufen Sie mit INC oder DEC weitere LCD-Informationen auf.
INC zeigt Folgendes an; mit START/ENTER kehren Sie zur Ladestatusanzeige zurück:
3700 3700 3700 mV
Spannung jeder Zelle des Lithiumakkus bei angeschlossener Balancerleitung.
DEC (automatische Rückkehr nach 5 Sekunden):
ON 8000mAh
Aktivierte Kapazitätsabschaltung und eingestellter Grenzwert.
ON 240Min
Aktivierter Sicherheitstimer und Zeitgrenze in Minuten.
80°C
Aktivierte Temperaturabschaltung und Temperaturgrenze in Grad Celsius.
30°C
Externe Temperatur.
Zur Anzeige der externen Temperatur ist der optionale Temperaturfühler erforderlich (#KAV34.1014.1).
12.10V
Gleichspannung am Eingang des Ladegeräts.
25.20V(6S)
Endspannung bei Programmabschluss.
Programm manuell stoppen
Drücken Sie während des Ladens BATT. TYPE/STOP, um den Vorgang zu stoppen.
Programmabschluss
CHG 088:38 4968
Ein Signalton meldet den Abschluss. Der Akkutyp blinkt abwechselnd mit FULL beim Laden bzw. END beim Entladen.
4198 4202 4200 mV
Mit INC zeigen Sie die einzelnen Zellspannungen an.
Hauptmenü PROGRAM SELECT – NiCd und NiMH
Die Lade-/Entladeprogramme für NiCd und NiMH sind grundsätzlich gleich. Die Standardwerte der Delta-Peak-Empfindlichkeit unterscheiden sich jedoch entsprechend dem Akkutyp.
NiMH/NiCd laden
6.0A
Blättern Sie mit BATT. TYPE/STOP durch das Hauptmenü. Wählen Sie für NiMH PROGRAM SELECT NiMH/NiCd und öffnen Sie es mit START/ENTER.
Blättern Sie mit INC oder DEC durch die NiMH-Menüs und wählen Sie NiMH Charge.
Drücken Sie START/ENTER; der Akkutyp blinkt. Wählen Sie mit INC oder DEC den gewünschten Typ und bestätigen Sie mit START/ENTER. Die Typwahl gilt auch für alle anderen Lade-/Entladeprogramme.
Der Ladestrom blinkt. Stellen Sie ihn mit INC oder DEC im Bereich 0,1–6,0 A ein und bestätigen Sie mit START/ENTER.
Halten Sie START/ENTER 2 Sekunden gedrückt, um das Programm zu starten.
CHG 038:38 2668
Aktueller Status: 1. Zeile – abwechselnd Akkutyp/Zellenzahl, Ladestrom und Akkuspannung; 2. Zeile – Modus (CHG – Charge, DSC – Discharge, C-D/D-C – Cycle), verstrichene Zeit und eingeladene Kapazität.
NiMH/NiCd entladen
2.0AS 10.0V(10S)
Drücken Sie START/ENTER; der Akkutyp blinkt. Wählen Sie mit INC oder DEC den gewünschten Typ und bestätigen Sie mit START/ENTER. Die Typwahl gilt auch für alle anderen Lade-/Entladeprogramme.
Der Entladestrom blinkt. Ändern Sie ihn mit INC oder DEC im Bereich 0,1–2,0 A und bestätigen Sie mit START/ENTER. Drücken Sie START/ENTER, um Entladeschlussspannung/Zellenzahl einzustellen. Die Spannung je Zelle stellen Sie unter User Settings/Termination Voltage Control ein; hier wählen Sie nur die Zellenzahl. Für NiCd gelten 0,8–1,0 V je Zelle bzw. 4,8–6,0 V für einen 6-Zellen-Pack. Verwenden Sie für NiMH 1,0 V je Zelle bzw. 6,0 V für einen 6-Zellen-Pack, sofern der Hersteller nichts anderes vorgibt. Bestätigen Sie mit START/ENTER.
Halten Sie START/ENTER 2 Sekunden gedrückt, um das Programm zu starten.
Aktueller Status: 1. Zeile – abwechselnd Akkutyp/Zellenzahl, Entladestrom und Akkuspannung; 2. Zeile – Modus DSC (Discharge), verstrichene Zeit und entladene Kapazität.
Zyklusbetrieb
C-D Times:3
Der Zyklusbetrieb bietet Laden → Entladen („CH → D“) und Entladen → Laden („D → C“) mit maximal 5 Zyklen. Er dient zum Angleichungsladen, Auffrischen und Formieren des Akkus. Eine unter User Settings/Cycle Waste Time einstellbare Abkühlpause begrenzt die Erwärmung. Stellen Sie den Zyklus mit INC und DEC ein und bestätigen Sie mit START/ENTER. Halten Sie START/ENTER 2 Sekunden gedrückt, um zu starten.
Drücken Sie einmal BATT. TYPE/STOP, um den Vorgang zu stoppen. Ein Signalton meldet den Abschluss.
Aktueller Status: 1. Zeile – abwechselnd Akkutyp/Zellenzahl, Lade-/Entladestrom und Akkuspannung; 2. Zeile – Zyklusmodus, verstrichene Zeit und eingeladene/entladene Kapazität.
Nach Abschluss können Sie die eingeladene oder entladene Kapazität jedes Zyklus ansehen. Mit DEC rufen Sie die Ergebnisse der Reihe nach auf.
Ladegerät programmieren – Programmspeicher laden
Das Ladegerät speichert automatisch die 20 zuletzt verwendeten Programme (01–20; das zuletzt verwendete trägt statt einer Nummer „LS“). Gespeicherte Programme können jederzeit unter „PROGRAM SELECT/Load Memory“ geladen werden.
Suchen Sie mit BATT. TYPE/STOP PROGRAM SELECT/Load Memory und öffnen Sie es mit START/ENTER.
Load memory
6.0A 22.2V(6S)
2.0A 12.0V(10S)
2.0A 9.9V(3S)
Wählen Sie mit INC und DEC den Speicher. Passen Sie die Parameter bei Bedarf an und halten Sie START/ENTER 2 Sekunden gedrückt, um zu starten.
Sonderprogramme
Extra Function
Suchen Sie mit BATT. TYPE/STOP PROGRAM SELECT/Extra Function und öffnen Sie es mit START/ENTER. Wählen Sie die gewünschte Funktion mit INC und DEC.
Spannungsprüfung von Lithiumakkus (Meter Lixx battery status)
Suchen Sie mit INC und DEC den Spannungstester „1 → Meter Lixx Battery Status“. Drücken Sie START/ENTER und wählen Sie den Lithiumakkutyp (LiPo, LiHV, LiIo, LiFe).
Schließen Sie den zu prüfenden Akku mit Lade- und Balancerleitung an. Halten Sie START/ENTER 2 Sekunden gedrückt, um den Test zu starten.
Battery Status
LiPo
Capacity: 99%
4200 4195 4198
Wechseln Sie mit INC und DEC zwischen den beiden Anzeigen: einzelne Zellspannungen sowie Akkutyp/Zellenzahl, Gesamtspannung und prozentualer Ladezustand.
Beenden Sie den Test mit BATT. TYPE/STOP.
Innenwiderstandsmessung von Lithiumakkus (Meter Lixx battery IR)
Suchen Sie mit INC und DEC den Innenwiderstandsmesser „2 → Meter Lixx Battery IR“.
Schließen Sie den zu prüfenden Akku mit Lade- und Balancerleitung an. Halten Sie START/ENTER 2 Sekunden gedrückt, um den Test zu starten.
Battery IR
C4: 9 10 11 m0
Nach kurzer Zeit erscheint der Innenwiderstand der einzelnen Zellen in Milliohm.
Beenden Sie den Test mit BATT. TYPE/STOP.
Balancer für Lithiumakkus (Balancer Lithium Battery)
Suchen Sie mit INC und DEC den Balancer „3 → Balancer Lithium Battery“. Drücken Sie START/ENTER und wählen Sie den Lithiumakkutyp (LiPo, LiHV, LiIo, LiFe).
Schließen Sie den Akku mit Lade- und Balancerleitung an. Halten Sie START/ENTER 2 Sekunden gedrückt, um den Ausgleich zu starten.
LiPo
Balancing…
3708 3700 3710 m
Wechseln Sie mit INC und DEC zwischen den Zellspannungen und der Anzeige von Akkutyp/Zellenzahl sowie Gesamtspannung. Nach abgeschlossenem Ausgleich blinkt „Balance End“.
Beenden Sie den Test mit BATT. TYPE/STOP.
Netzteilmodus (Digital Power)
Suchen Sie mit INC und DEC den Netzteilmodus „4 → Digital Power“.
Drücken Sie START/ENTER und stellen Sie die Ausgangsspannungsgrenze (5,0–27,0 V) und den Ausgangsstrom (0,1–6,0 A) ein.
Schließen Sie einen Verbraucher mit höchstens 80 W Leistungsaufnahme an die Ausgangsbuchsen (+)/(−) an. Halten Sie START/ENTER 2 Sekunden gedrückt, um die Versorgung zu starten.
12.0V 2.0A
000:30 24W
Die Anzeige zeigt den Netzteilmodus (PWR), Strom, Ausgangsspannung, Zeit und Ausgangsleistung (max. 80 W).
Beenden Sie den Netzteilmodus mit BATT. TYPE/STOP.
Smart-Akkus laden
Smart-Akkus sind Lithiumakkupacks mit integrierter Schutzelektronik. Im Modus Smart Battery Charge lassen sich Ladezeit, Ladestrom und maximale Akkuspannung einstellen. Beachten Sie bei der Parameterwahl die Anleitung des jeweiligen Smart-Akkus.
Suchen Sie mit INC und DEC „5 → Smart Battery Charge“.
Drücken Sie START/ENTER und stellen Sie Ladezeit (1–240 min), Ladestrom (0,1–6,0 A) und maximale Akkuspannung (5,0–27,0 V) ein.
Halten Sie START/ENTER 2 Sekunden gedrückt, um das Laden zu starten.
Charge
4.0A 17.4V
BATT 000:05 0.0W
Die Anzeige zeigt Ladestrom, Akkuspannung, Ladezeit und Ausgangsleistung (max. 80 W).
Beenden Sie das Smart-Akku-Laden mit BATT. TYPE/STOP.
Anhang
Warnungen und Fehlermeldungen
Bei einem Fehler zeigt das Display die Ursache an und ein Signalton ertönt.
TOO HIGH | Die Gleichspannung am Eingang überschreitet 18 V. Prüfen Sie die Versorgungsspannung. |
TOO LOW | Die Gleichspannung am Eingang liegt unter dem Grenzwert in User Settings/Low Input VOLT. Prüfen Sie die Versorgungsspannung. |
CHECK | Der Akku wurde mit falscher Polarität angeschlossen. |
DISCONNECT | Ladekabel oder interne Leitungen/Verbindungen des Akkus sind unterbrochen. |
OVER VOLTAGE | Die Packspannung liegt über der Ladeschlussspannung. Prüfen Sie den Akku und die Einstellung unter User Settings/Terminal Voltage Control. |
LOWER VOLTAGE | Die Packspannung liegt unter der Entladeschlussspannung. Prüfen Sie den Akku und die Einstellung unter User Settings/Terminal Voltage Control. |
CELL COUNT ERROR | Die Akkuspannung passt nicht zur eingestellten Zellenzahl. Prüfen Sie die Zellenzahl. |
OVER CELL VOLT | Eine Zellspannung liegt über der Ladeschlussspannung. Prüfen Sie jede Zellspannung und den eingestellten Ladeschlusswert. |
LOWER CELL VOLT | Eine Zellspannung liegt unter der Entladeschlussspannung. Prüfen Sie jede Zellspannung und den eingestellten Entladeschlusswert. |
FULL BATTERY | Der Akku ist bereits geladen; erneutes Laden ist nicht erforderlich. |
CUTOFF | Die mit dem optionalen Sensor gemessene Akkutemperatur überschreitet den Grenzwert in User Settings/Ext-TEMP Cut-off. |
CUTOFF | Die eingeladene Kapazität überschreitet den Grenzwert in User Settings/Capacity Cut-off. |
CUTOFF | Die Ladezeit hat den Grenzwert in User Settings/Safety Timer überschritten. |
Programmablaufdiagramm
Lade-/Entladebegrenzung
Die abführbare Wärmemenge ist begrenzt; deshalb begrenzt das Ladegerät den maximalen Lade- und Entladestrom automatisch. Abhängig von Akkuspannung, Geräte- und Umgebungstemperatur wird der Strom so begrenzt, dass die Leistung beim Laden 80 W und beim Entladen 10 W nicht überschreitet.
Der maximale Ladestrom beträgt:
Bei einer Akkuspannung von 11,1 V beträgt er:
Der maximale Entladestrom beträgt:
Bei einer Akkuspannung von 10 V beträgt er:
Recycling (Europäische Union)
Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.
EU-Konformitätserklärung
KAVAN Europe s.r.o. erklärt hiermit, dass das KAVAN C14 Plus die grundlegenden Anforderungen der geltenden EU-Richtlinien zur elektromagnetischen Verträglichkeit erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter www.kavanrc.com/doc verfügbar.
Garantie
Für Produkte von KAVAN Europe s.r.o. gilt eine Garantie entsprechend den aktuellen gesetzlichen Anforderungen Ihres Landes. Wenden Sie sich bei einem Garantieanspruch an den Händler, bei dem Sie das Gerät gekauft haben. Ausgeschlossen sind Fehler durch Abstürze, unsachgemäße Verwendung, falschen Anschluss, Verpolung, verspätete, fehlerhafte oder unterlassene Wartung sowie Wartung durch nicht autorisierte Personen, nicht originales Zubehör von KAVAN Europe s.r.o., Änderungen oder Reparaturen außerhalb von KAVAN Europe s.r.o. oder dessen autorisiertem Service, versehentliche oder vorsätzliche Beschädigung, normalen Verschleiß, Betrieb außerhalb der Spezifikationen oder zusammen mit Geräten anderer Hersteller. Beachten Sie die entsprechenden Informationsblätter in der Produktdokumentation.
