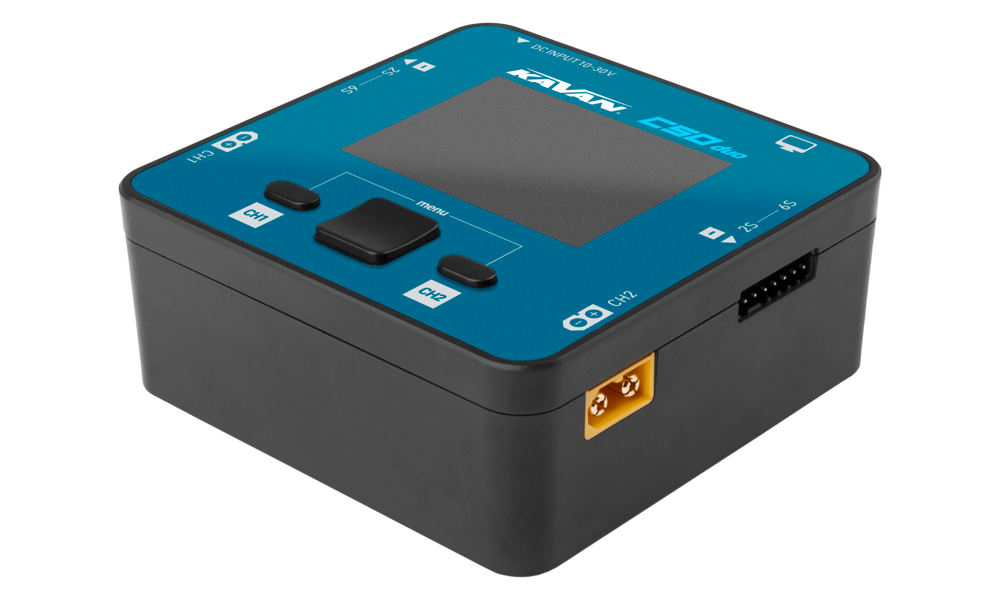

KAVAN C50 Duo - Bedienungsanleitung
C50 Duo
Einleitung
Der KAVAN C50 Duo ist ein Zweikanal-Gleichstromladegerät mit Balancer und bis zu 250 W je Kanal oder 400 W für einen Akku bei parallelgeschalteten Ausgängen. Es besitzt kein Entladeprogramm und kein Programm zum Entladen auf Lagerspannung. Lesen Sie vor dem Anschließen eines Akkus die gesamte Anleitung und die Warn- und Sicherheitshinweise.
Lieferumfang
- Ladegerät KAVAN C50 Duo
- Displayschutzfolie
- Bedienungsanleitung
Warn- und Sicherheitshinweise
Falsche Akkuchemie, Zellenzahl, Polarität oder ein falscher Ladestrom können Brand oder Explosion verursachen. Lassen Sie einen ladenden Akku niemals unbeaufsichtigt.
- Lesen und befolgen Sie diese Anleitung vor der ersten Benutzung, um das Ladegerät sicher und richtig zu verwenden.
- Dies ist kein Spielzeug. Kinder unter 14 Jahren und nicht eingewiesene Personen dürfen das Gerät nur unter geeigneter Aufsicht eines verantwortlichen Erwachsenen benutzen, der die sichere Bedienung gewährleistet.
- Betreiben Sie das Ladegerät niemals unbeaufsichtigt. Beenden Sie bei jeder Funktionsabweichung den Betrieb und beachten Sie die Anleitung.
- Schützen Sie das Ladegerät vor Staub, Feuchtigkeit, Regen, niedrigen und hohen Temperaturen, direkter Sonneneinstrahlung und starken Vibrationen.
- Stellen Sie das Ladegerät auf eine hitzebeständige, nicht brennbare und elektrisch isolierende Unterlage. Verwenden Sie es nicht auf Autositzen, Teppichen oder ähnlichen Flächen. Halten Sie brennbare und explosive Gegenstände und Stoffe vom Arbeitsbereich fern.
- Betreiben Sie das Gerät nur an einem kühlen, gut belüfteten Ort.
- Lesen Sie die Anleitung sorgfältig, machen Sie sich mit den Funktionen vertraut und stellen Sie vor dem Betrieb die richtigen Ladeparameter ein. Falsche Einstellungen oder Missachtung der Sicherheitshinweise können das Produkt beschädigen, Sachschäden und schwere Verletzungen verursachen.
- Versuchen Sie niemals, Primärbatterien (nicht wiederaufladbare Batterien) zu laden.
- Bei unsachgemäßem Umgang mit Akkus besteht erhebliche Brandgefahr.
- Das Gerät kann sich im Betrieb erwärmen.
Technische Daten
| Gleichspannungseingang | 10–30 V, maximal 20 A |
|---|---|
| Lithiumakkus | 1–6S LiPo/LiHV/ULiHV/LiFe/LiIon |
| Nickelakkus | 1–16 Zellen NiMH/NiCd |
| Bleiakkus | 1–10 Zellen (2–20 V Nennspannung) |
| Normales Laden | 0,2–10,0 A und bis zu 250 W je Kanal |
| Laden mit parallelgeschalteten Ausgängen | Ein Akku: 0,2–16,0 A, insgesamt bis zu 400 W |
| Balancerstrom | Bis zu 0,5 A je Zelle |
| Betriebstemperatur | 0–40 °C |
| USB-C | Anschluss für Firmware-Updates |
| Abmessungen | 90,5×90,5×47 mm |
| Gewicht | Etwa 250 g |

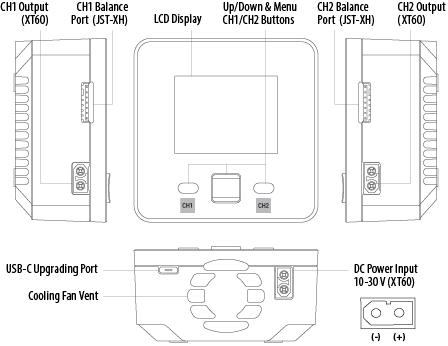

Bedienelemente des Ladegeräts
Hauptteil
Tastenbedienung im Bereitschaftszustand
Menütaste CH1
Drücken Sie CH1 kurz, um die detaillierten Parameter dieses Kanals anzuzeigen. Langes Drücken öffnet seine Programmeinstellungen.
Menütaste CH2
Drücken Sie CH2 kurz, um die detaillierten Parameter dieses Kanals anzuzeigen. Langes Drücken öffnet seine Programmeinstellungen.
Menütasten CH1 und CH2 gleichzeitig lange drücken
Öffnet das Menü der erweiterten Einstellungen.
Preset-Akkutypen und Parameter
| Parameter | Nennspannung | Ladeschlussspannung | Laden mit Balancer | Laden ohne Balancer | Unterstützte Zellenzahl | Max. Ladestrom |
|---|---|---|---|---|---|---|
| NiCd/MH | 1,20 V | 1,40 V | Nein | Ja | 1–16S | 10,0 A |
| Pb | 2,00 V | 2,40 V | Nein | Ja | 1–10S | 10,0 A |
| LiFe | 3,20 V | 3,65 V | Ja | Ja | 1–6S | 10,0 A |
| LiIon | 3,60 V | 4,10 V | Ja | Ja | 1–6S | 10,0 A |
| LiPo | 3,70 V | 4,20 V | Ja | Ja | 1–6S | 10,0 A |
| LiHV | 3,80 V | 4,35 V | Ja | Ja | 1–6S | 10,0 A |
| ULiHV | 3,90 V | 4,45 V | Ja | Ja | 1–6S | 10,0 A |
Bestimmung des Ladestroms
Ermitteln Sie vor dem Laden den maximal zulässigen Ladestrom des Akkus. Ein überhöhter Strom kann den Akku beschädigen und beim Laden Überhitzung oder Explosion verursachen. Lade- und Entladeraten werden üblicherweise als C-Wert angegeben. Der zulässige Lade-C-Wert multipliziert mit der Akkukapazität ergibt den maximalen Ladestrom. Bei einem Akku mit 1000 mAh und einer zulässigen Laderate von 5C beträgt dieser beispielsweise 1000×5 = 5000 mA, also 5 A.
Kann die zulässige Lade-C-Rate eines Lithiumakkus nicht bestätigt werden, stellen Sie einen Ladestrom unter 1C ein.
Als Näherung gilt: Ladezeit ≥60 Minuten / Lade-C-Wert. Bei 1C dauert das Laden beispielsweise etwa 60–70 Minuten. Wirkungsgrad und Verhalten des Akkus können diese Zeit verlängern.
Bedienung des Ladegeräts
- Schließen Sie einen Versorgungsakku oder ein geregeltes Netzteil mit 10–30 V Gleichspannung und ausreichender Strombelastbarkeit an. Für die volle Nennleistung sind mindestens 24 V erforderlich. Passen Sie die maximale Eingangsleistung an die Stromquelle an.
- Schließen Sie die Ladekabel zuerst an das Ladegerät und danach an den Akku an. Verbinden Sie bei mehrzelligen Lithiumakkus auch die passende Balancerleitung.
- Halten Sie CH1 oder CH2 gedrückt, um die Programmeinstellungen des gewünschten Kanals zu öffnen. Stellen Sie folgende Parameter ein:
| Parameter | Wert |
|---|---|
| Task (Programm) | Charge (Laden) |
| Chemistry (Akkuchemie) | ULiHV, LiHV, LiPo, LiIon, LiFe, Pb, NiMH/Cd |
| Condition (Abschaltbedingung) | Ladeschlussspannung, Delta-Peak-Empfindlichkeit für NiMH/NiCd |
| Cells (Zellenzahl) | LiFe, LiIon, LiPo, LiHV, ULiHV (1–6S); Pb (1–10S); NiMH/Cd (1–16S) |
| Current (Strom) | 0,2–10,0 A |
Charge (Laden)
Schließen Sie den Hauptanschluss des Akkus an den gewählten Kanal an. Hat der Lithiumakku einen Balancerstecker, verbinden Sie ihn zusätzlich mit dem passenden Balanceranschluss desselben Kanals. Beachten Sie die getrennten Kanalanschlüsse in (Abb. 3). Verwenden Sie für einen Akku im Normalbetrieb einen Kanal und lassen Sie den anderen frei. Das Laden mit verbundenen Ausgängen erfordert den Parallelbetrieb.
Verwenden Sie beim Laden mehrzelliger LiPo-Akkus den Balanceranschluss, damit jede Zellspannung überwacht und ausgeglichen werden kann. Vor dem Start einer LiPo-Ladung ohne Balanceranschluss gibt das Ladegerät eine Warnung aus.
Einstellbereich des Stroms: 0,2–10,0 A
Programm starten und stoppen
Prüfen Sie die Einstellungen, wählen Sie Start und drücken Sie zum Starten die Taste CH1 oder CH2 des jeweiligen Kanals.
Die einzelnen Zellspannungen und Innenwiderstände werden nur bei angeschlossener Balancerleitung angezeigt.
Zum jederzeitigen Stoppen halten Sie die jeweilige Taste CH1 oder CH2 gedrückt, wählen Stop und drücken sie erneut. Trennen Sie nach Abschluss oder Abbruch zuerst Akku und Balancerleitung, danach Ladekabel und Stromversorgung.
Erweiterte Einstellungen
Halten Sie im Bereitschaftszustand CH1 und CH2 gleichzeitig gedrückt, um die erweiterten Einstellungen zu öffnen.
Dualbetrieb

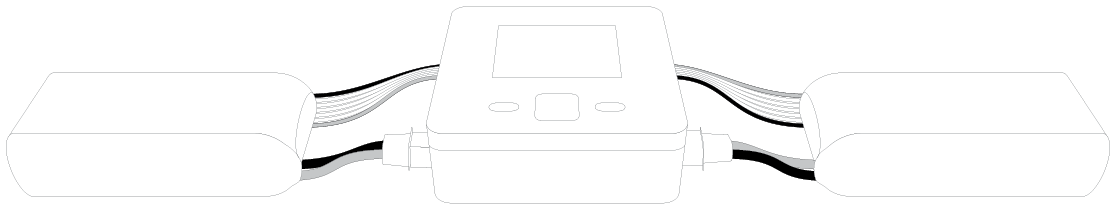

Dual task lädt zwei identische Akkus an CH1 und CH2 gleichzeitig mit denselben Einstellungen. Schalten Sie das Ladegerät ein, schließen Sie beide Akkus an und wählen Sie anschließend diese Funktion im erweiterten Menü, um die Programmparameter einzustellen.
Vor dem Start des DualTask-Modus müssen beide Akkus an den Ausgängen CH1 und CH2 angeschlossen sein.

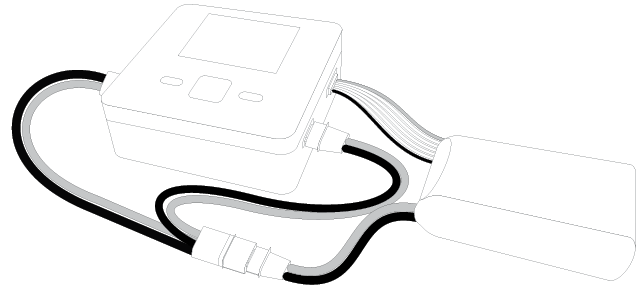

Parallelbetrieb
Verwenden Sie das Kabel für den kombinierten Ausgang.
Die verbundenen Ausgänge laden einen Akku, nicht zwei parallelgeschaltete Akkus. Der maximale Gesamtstrom beträgt 16 A, die maximale Leistung 400 W.
Schalten Sie das Ladegerät ein. Verbinden Sie beide Ausgangsenden eines geeigneten Verbindungskabels mit CH1 und CH2 und danach dessen einzelnen Akkuanschluss mit dem Pack. Schließen Sie den Balancerstecker an einen beliebigen der beiden Balanceranschlüsse an. Wählen Sie Parallel task im erweiterten Menü und stellen Sie die Parameter ein. Vor dem Start des Parallelmodus muss der Akku mit beiden Ausgängen verbunden sein.
Gleichspannungsversorgung CH1
Stoppen Sie vor dem Anschließen eines Verbrauchers den Ladevorgang und trennen Sie den Akku von CH1. Prüfen Sie Spannungs- und Strombedarf des Verbrauchers.
Im Modus DC power CH1 arbeitet Kanal CH1 als geregelte Stromversorgung mit einstellbarer Ausgangsspannung von 5–24 V und Strombegrenzung von 0,2–5,0 A (max. 100 W).
Systemeinstellungsmenü
Wählen Sie im erweiterten Menü System setting, um folgende Einstellungen aufzurufen:
Minimale Eingangsspannung: 10–24 V
Fällt die Versorgungsspannung unter den eingestellten Wert, stoppen alle laufenden Programme und eine Unterspannungswarnung erscheint. Das schützt den Versorgungsakku vor Tiefentladung, beispielsweise bei Betrieb an einer Autobatterie.
Maximale Eingangsleistung: 100–550 W
Kann die Stromquelle weniger als die maximale Eingangsleistung des Ladegeräts von 550 W liefern, stellen Sie die Grenze auf ihre tatsächliche Leistungsfähigkeit ein. Das verhindert eine Überlastung der Quelle und gewährleistet stabilen Betrieb.
Backlight (Hintergrundbeleuchtung)
Stellt die Helligkeit der Hintergrundbeleuchtung ein.
Volume (Lautstärke)
Stellt die Lautstärke der Signaltöne ein.
Abschlusston
Wählt den Ton bei Programmabschluss.
Geteilter Bildschirm
Für den automatischen Wechsel zum geteilten Bildschirm gibt es 3 Optionen: 60 Sekunden, 30 Sekunden und OFF. Damit lässt sich die Anzeige der Parameter eines Kanals auf die gemeinsame Anzeige beider Kanäle umschalten. Mit „Off“ deaktivieren Sie den automatischen Wechsel.
Language (Sprache)
Wählen Sie die gewünschte Menüsprache.
Anzeigestil
Wählt den Anzeigestil.
Keep trickle (Ladezustand erhalten)
Wählen Sie nach Abschluss des Ladevorgangs, ob die Erhaltungsladung fortgesetzt werden soll. Die Erhaltungsladefunktion hält die Spannung des Lithiumakkus im vollständig geladenen Zustand; diese Funktion ist standardmäßig aktiviert.
Selbsttest
Führt einen Selbsttest des Ladegeräts aus.
Kalibrierung
Mit dieser Funktion lassen sich Eingangsspannung, Ausgangsspannung und Balancerspannungen des Ladegeräts kalibrieren.
Systeminformationen
Informationen zu Hardware- und Firmwareversion.
Anhang
Recycling (Europäische Union)
Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.
EU-Konformitätserklärung
KAVAN Europe s.r.o. erklärt hiermit, dass das KAVAN C50 Duo die grundlegenden Anforderungen der geltenden EU-Richtlinien zur elektromagnetischen Verträglichkeit erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter www.kavanrc.com/doc verfügbar.
Garantie
Für Produkte von KAVAN Europe s.r.o. gilt eine Garantie entsprechend den aktuellen gesetzlichen Anforderungen Ihres Landes. Wenden Sie sich bei einem Garantieanspruch an den Händler, bei dem Sie das Gerät gekauft haben. Ausgeschlossen sind Fehler durch Abstürze, unsachgemäße Verwendung, falschen Anschluss, Verpolung, verspätete, fehlerhafte oder unterlassene Wartung sowie Wartung durch nicht autorisierte Personen, nicht originales Zubehör von KAVAN Europe s.r.o., Änderungen oder Reparaturen außerhalb von KAVAN Europe s.r.o. oder dessen autorisiertem Service, versehentliche oder vorsätzliche Beschädigung, normalen Verschleiß, Betrieb außerhalb der Spezifikationen oder zusammen mit Geräten anderer Hersteller. Beachten Sie die entsprechenden Informationsblätter in der Produktdokumentation.
