KAVAN C50 Duo - Návod na obsluhu
C50 Duo
Úvod

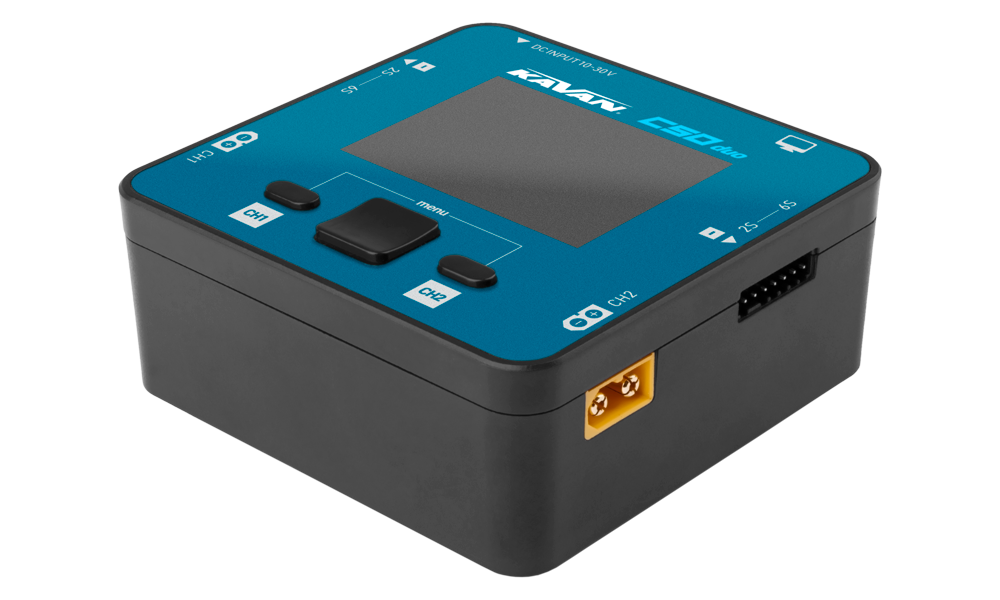

KAVAN C50 Duo je dvojkanálový jednosmerný nabíjač s balancérom a výkonom až 250 W na kanál alebo 400 W pre jeden akumulátor pri paralelnom prepojení výstupov. Nemá program vybíjania ani vybíjania na skladovacie napätie. Pred pripojením akumulátora si prečítajte celý návod a Zásady bezpečnej prevádzky.
Obsah súpravy nabíjača
- Nabíjač KAVAN C50 Duo
- Ochranná fólia displeja
- Návod na obsluhu
Zásady bezpečnej prevádzky
Nesprávny typ akumulátora, počet článkov, polarita alebo nabíjací prúd môžu spôsobiť požiar či výbuch. Nabíjaný akumulátor nikdy nenechávajte bez dozoru.
- Pre bezpečné používanie a plné využitie nabíjača si pred prvým zapojením prečítajte tento návod a dodržiavajte jeho pokyny.
- Nabíjač nie je hračka. Deti do 14 rokov a nepoučené osoby ho smú používať iba pod náležitým dohľadom zodpovednej dospelej osoby, ktorá zaistí bezpečnú obsluhu.
- Nabíjač nikdy nepoužívajte bez dozoru. Pri akejkoľvek funkčnej odchýlke ho prestaňte používať a preštudujte návod.
- Chráňte nabíjač pred prachom, vlhkosťou, dažďom, nízkymi aj vysokými teplotami, priamym slnkom a silnými vibráciami.
- Nabíjač umiestnite na tepelne odolný, nehorľavý a elektricky nevodivý povrch. Nepoužívajte ho na sedadlách auta, koberci ani podobných miestach. Z pracovného priestoru odstráňte horľavé a výbušné predmety a látky.
- Zariadenie prevádzkujte iba na chladnom, dobre vetranom mieste.
- Dôkladne si preštudujte návod, oboznámte sa s funkciami nabíjača a pred použitím nastavte správne nabíjacie parametre. Nesprávne nastavenie alebo nedodržanie bezpečnostných pokynov môže poškodiť výrobok, spôsobiť škody na majetku aj vážne zranenie.
- Nikdy sa nepokúšajte nabíjať primárne (nenabíjateľné) batérie.
- Nesprávne zaobchádzanie s akumulátormi predstavuje vážne riziko požiaru.
- Zariadenie sa pri prevádzke môže zahrievať.
Technické údaje
| Jednosmerné napájanie | 10–30 V, najviac 20 A |
|---|---|
| Lítiové akumulátory | 1–6S LiPo/LiHV/ULiHV/LiFe/LiIon |
| Niklové akumulátory | 1–16 článkov NiMH/NiCd |
| Olovené akumulátory | 1–10 článkov (menovite 2–20 V) |
| Bežné nabíjanie | 0,2–10,0 A a až 250 W na kanál |
| Nabíjanie s paralelne prepojenými výstupmi | Jeden akumulátor: 0,2–16,0 A, celkovo až 400 W |
| Prúd balancéra | Až 0,5 A na článok |
| Prevádzková teplota | 0–40 °C |
| USB-C | Pripojenie na aktualizáciu firmvéru |
| Rozmery | 90,5×90,5×47 mm |
| Hmotnosť | Približne 250 g |

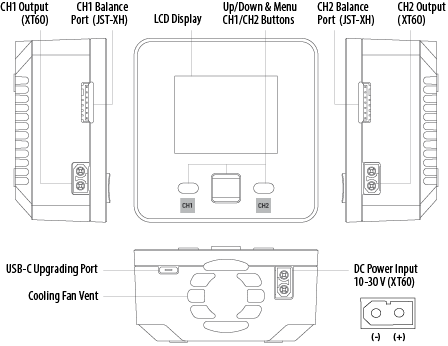

Ovládacie prvky nabíjača
Hlavná časť
Funkcie tlačidiel v pohotovostnom režime
Tlačidlo menu CH1
Krátkym stlačením CH1 zobrazíte podrobné parametre daného kanála. Dlhým stlačením otvorte jeho programové menu.
Tlačidlo menu CH2
Krátkym stlačením CH2 zobrazíte podrobné parametre daného kanála. Dlhým stlačením otvorte jeho programové menu.
Súčasné dlhé stlačenie tlačidiel menu CH1 a CH2
Otvorí menu pokročilých nastavení.
Prednastavené typy akumulátorov a parametre
| Parameter | Menovité napätie | Koncové nabíjacie napätie | Nabíjanie s balancovaním | Nabíjanie bez balancovania | Podporovaný počet článkov | Max. nabíjací prúd |
|---|---|---|---|---|---|---|
| NiCd/MH | 1,20 V | 1,40 V | Nie | Áno | 1–16S | 10,0 A |
| Pb | 2,00 V | 2,40 V | Nie | Áno | 1–10S | 10,0 A |
| LiFe | 3,20 V | 3,65 V | Áno | Áno | 1–6S | 10,0 A |
| LiIon | 3,60 V | 4,10 V | Áno | Áno | 1–6S | 10,0 A |
| LiPo | 3,70 V | 4,20 V | Áno | Áno | 1–6S | 10,0 A |
| LiHV | 3,80 V | 4,35 V | Áno | Áno | 1–6S | 10,0 A |
| ULiHV | 3,90 V | 4,45 V | Áno | Áno | 1–6S | 10,0 A |
Určenie správneho nabíjacieho prúdu
Pred nabíjaním zistite maximálny prípustný nabíjací prúd akumulátora. Nadmerný prúd môže akumulátor poškodiť a spôsobiť prehriatie alebo výbuch pri nabíjaní. Nabíjací prúd a vybíjacia zaťažiteľnosť sa obvykle udávajú hodnotou C. Vynásobením povolenej nabíjacej hodnoty C kapacitou akumulátora získate maximálny nabíjací prúd. Napríklad pri akumulátore s kapacitou 1000 mAh a povoleným nabíjaním 5C je maximum 1000×5 = 5000 mA, teda 5 A.
Ak nemožno overiť povolenú nabíjaciu hodnotu C lítiového akumulátora, nastavte nabíjací prúd nižší než 1C.
Orientačný vzťah je: čas nabíjania ≥60 minút / nabíjacia hodnota C. Napríklad nabíjanie prúdom 1C trvá približne 60–70 minút. Účinnosť a správanie akumulátora môžu tento čas predĺžiť.
Prevádzka nabíjača
- Pripojte jednosmerný akumulátor alebo stabilizovaný zdroj 10–30 V s dostatočnou prúdovou zaťažiteľnosťou. Pre plný menovitý výkon je nutné napätie najmenej 24 V. Nastavte maximálny príkon podľa možností zdroja.
- Najprv pripojte nabíjacie káble k nabíjaču, potom akumulátor. Pri viacčlánkových lítiových sadách pripojte zodpovedajúci servisný konektor.
- Dlhým stlačením CH1 alebo CH2 otvorte programové menu príslušného kanála. Nastavte nasledujúce parametre:
| Parameter | Hodnota |
|---|---|
| Task (Program) | Charge (Nabíjanie) |
| Chemistry (Typ akumulátora) | ULiHV, LiHV, LiPo, LiIon, LiFe, Pb, NiMH/Cd |
| Condition (Ukončenie) | Koncové nabíjacie napätie, citlivosť delta-peak detekcie pre NiMH/NiCd |
| Cells (Počet článkov) | LiFe, LiIon, LiPo, LiHV, ULiHV (1–6S); Pb (1–10S); NiMH/Cd (1–16S) |
| Current (Prúd) | 0,2–10,0 A |
Charge (Nabíjanie)
Silový konektor akumulátora pripojte k vybranému kanálu. Ak má lítiová sada servisný konektor, pripojte ho aj do zodpovedajúcej zásuvky balancéra toho istého kanála. Použite zapojenie oddelených kanálov na (Obr. 3). Pre jeden akumulátor v bežnom režime použite jeden kanál a druhý ponechajte voľný. Nabíjanie so spojenými výstupmi vyžaduje Paralelnú prevádzku.
Pri nabíjaní viacčlánkovej LiPo sady používajte servisný konektor, aby nabíjač mohol sledovať a vyrovnávať napätie každého článku. Pred začatím nabíjania LiPo bez balancéra nabíjač vydá varovanie.
Rozsah nastavenia prúdu: 0,2–10,0 A
Spustenie a zastavenie programu
Overte nastavenie, zvoľte Start a spustite program stlačením tlačidla CH1 alebo CH2 príslušného kanála.
Napätie jednotlivých článkov a ich vnútorný odpor sa zobrazujú iba s pripojeným servisným konektorom.
Program môžete kedykoľvek zastaviť dlhým stlačením príslušného tlačidla CH1 alebo CH2, voľbou Stop a ďalším stlačením toho istého tlačidla. Po dokončení alebo zastavení odpojte akumulátor a servisný konektor, potom nabíjacie káble a napájanie.
Pokročilé nastavenia
V pohotovostnom režime súčasne dlho stlačte CH1 a CH2; otvorí sa menu pokročilých nastavení.
Dvojkanálová prevádzka

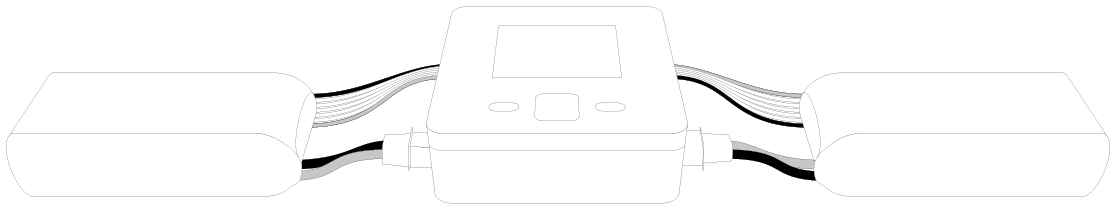

Dual task nabíja súčasne dva identické akumulátory pripojené k CH1 a CH2 s rovnakým nastavením. Zapnite nabíjač, pripojte oba akumulátory, potom zvoľte túto funkciu v pokročilom menu a nastavte parametre programu.
Pred spustením režimu DualTask musia byť oba akumulátory pripojené k výstupom CH1 a CH2.
Paralelná prevádzka

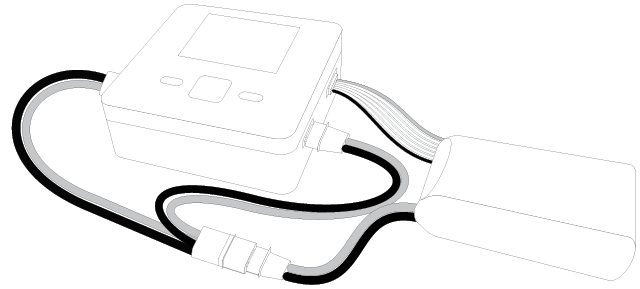

Použite kábel pre zlúčené výstupy.
Spojené výstupy nabíjajú jeden akumulátor, nie dva akumulátory zapojené paralelne. Maximálny celkový prúd je 16 A a maximálny výkon 400 W.
Zapnite nabíjač. Oba výstupné konce vhodného prepojovacieho kábla pripojte k CH1 a CH2 a potom jeho jediný akumulátorový koniec k sade. Servisný konektor sady pripojte k balancéru ktoréhokoľvek kanála. V pokročilom menu zvoľte Parallel task a nastavte parametre. Pred spustením paralelného režimu musí byť akumulátor pripojený k obom výstupom.
Režim zdroja CH1
Pred pripojením spotrebiča zastavte nabíjanie a odpojte akumulátor od CH1. Overte požadované napätie a prúd spotrebiča.
V režime DC power CH1 funguje kanál CH1 ako stabilizovaný zdroj s nastaviteľným výstupným napätím 5–24 V a prúdovým obmedzením 0,2–5,0 A (max. 100 W).
Menu systémových nastavení
V pokročilom menu zvoľte System setting pre prístup k nasledujúcim nastaveniam:
Minimálne vstupné napätie: 10–24 V
Ak napájacie napätie klesne pod nastavenú hodnotu, všetky prebiehajúce programy sa zastavia a zobrazí sa výstraha nízkeho napätia. Táto funkcia chráni napájací akumulátor pred nadmerným vybitím, napríklad pri napájaní z autobatérie.
Maximálny príkon: 100–550 W
Ak zdroj nedokáže dodať maximálny príkon nabíjača 550 W, nastavte limit podľa skutočných možností zdroja. Zabránite jeho preťaženiu a zaistíte stabilnú prevádzku.
Backlight (Podsvietenie)
Nastavuje intenzitu podsvietenia displeja.
Volume (Hlasitosť)
Nastavuje hlasitosť zvukovej signalizácie.
Zvuk dokončenia
Volí zvuk pri dokončení programu.
Rozdelená obrazovka
Automatické prepínanie na rozdelenú obrazovku má 3 možnosti: 60 sekúnd, 30 sekúnd a OFF. Môžete tak prepnúť zobrazenie parametrov jedného kanála na súčasné zobrazenie oboch kanálov. Voľbou „Off“ automatické prepínanie vypnete.
Language (Jazyk)
Zvoľte požadovaný jazyk menu.
Štýl zobrazenia
Volí štýl zobrazenia.
Keep trickle (Udržiavanie plného nabitia)
Po dokončení nabíjania zvoľte, či má pokračovať udržiavacie nabíjanie. Funkcia udržiavacieho nabíjania udržiava napätie lítiového akumulátora v stave plného nabitia; v predvolenom nastavení je zapnutá.
Autotest
Spustí automatický test nabíjača.
Kalibrácia
Táto funkcia umožňuje kalibráciu vstupného napätia, výstupného napätia a napätia balancéra nabíjača.
Systémové informácie
Informácie o verzii hardvéru a firmvéru.
