KAVAN C3 - Návod na obsluhu

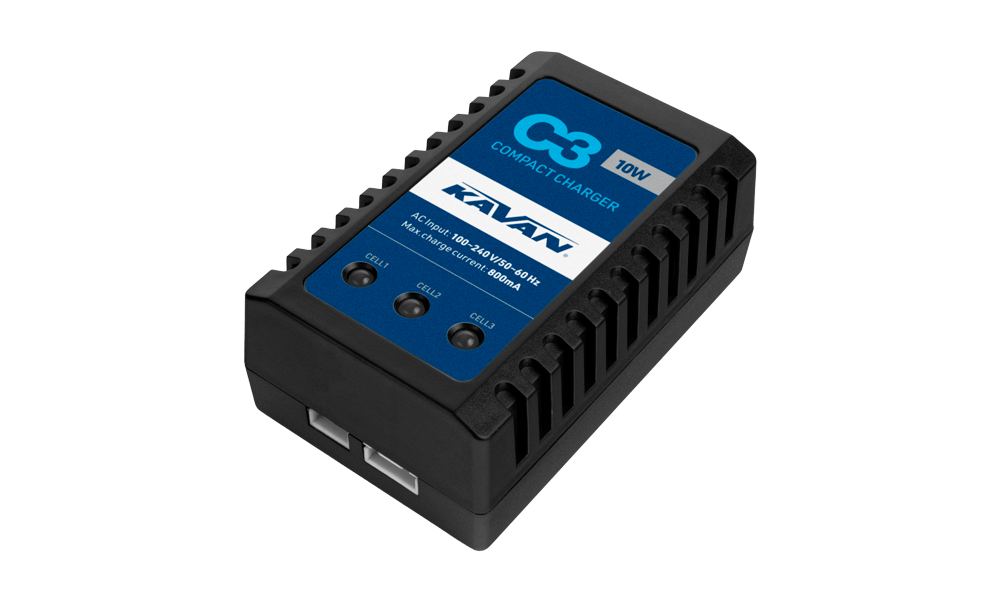

Nabíjač C3
Úvod
Blahoželáme k výberu nabíjača LiPo akumulátorov KAVAN C3. Toto zariadenie sa ľahko používa, správna obsluha nabíjača aj správne používanie akumulátorov však vyžadujú určité znalosti. Preto si pred prvým použitím nového nabíjača prečítajte celý návod na obsluhu
Technické údaje
| Napájanie | 230 V AC / 50 Hz |
|---|---|
| Typ akumulátora | Iba LiPo |
| Počet článkov | 2S alebo 3S (menovite 7,4 V alebo 11,1 V) |
| Nabíjací prúd | 800 mA |
| Maximálny nabíjací výkon | 10 W |
| Spôsob nabíjania | Konštantný prúd/konštantné napätie (CC/CV) |
| Pripojenie | Servisná zásuvka JST-XH 2S alebo 3S |
| Súčasne nabíjané akumulátory | Jeden |
| Rozmery | 90×58×33 mm |
| Hmotnosť | 151 g |
Obsah sady
Nabíjač KAVAN C3 a návod na obsluhu
Bezpečnostné zásady
Nabíjajte iba akumulátory LiPo 2S alebo 3S. Nikdy nepripájajte akumulátor do oboch zásuviek súčasne. Týmto nabíjačom nenabíjajte LiHV, LiFe, Li-ion, NiCd, NiMH, olovené akumulátory ani primárne batérie.
- Prečítajte si pokyny výrobcu akumulátora k nabíjaniu. Akumulátor musí byť vhodný pre nabíjací prúd 800 mA.
- Nabíjajte pod stálym dohľadom, mimo modelu, na pevnom, nehorľavom, žiaruvzdornom a elektricky nevodivom povrchu. Horľavé materiály udržiavajte v bezpečnej vzdialenosti.
- Nabíjač aj akumulátor udržiavajte v chlade, suchu a dobre vetranom priestore. Nezakrývajte ich a nepoužívajte ich na priamom slnku.
- Nabíjanie zastavte, ak sa akumulátor nafukuje, uniká z neho elektrolyt, je nezvyčajne horúci alebo je poškodený. Poškodený akumulátor znovu nepoužívajte.
- Sieťové prípojky nabíjača udržiavajte suché. Nepoužívajte poškodený kábel a nabíjač nerozoberajte.
- Deti smú nabíjač používať iba pod dohľadom zodpovednej dospelej osoby.
- Pred nabíjaním nechajte akumulátor vychladnúť na izbovú teplotu. Po použití odpojte akumulátor a nabíjač vytiahnite zo zásuvky.
Hlavná časť
Nabíjanie akumulátora
- Do nabíjačky zapojte sieťový kábel.
- Zapojte napájací kábel nabíjača do sieťovej zásuvky (230 V/50 Hz). Všetky LED svietia nazeleno a blikajú načerveno, čo znamená, že je nabíjač pripravený na nabíjanie.
- Servisný konektor vášho akumulátora (konektor systému JST-XH) zapojte do zodpovedajúcej zásuvky na prednej strane nabíjača.
- Nabíjač začne nabíjať. LED sa rozsvietia načerveno. Ak je pripojený 2S akumulátor, svietia načerveno LED Cell 1 a Cell 2; ak je pripojený 3S akumulátor, svietia načerveno LED Cell 1, Cell 2 a Cell 3.
- Keď je jednotlivý článok pohonného akumulátora plne nabitý, príslušná LED svieti nazeleno. 2S akumulátor je plne nabitý, ak svietia nazeleno LED Cell 1 a Cell 2; 3S akumulátor je plne nabitý, ak svietia nazeleno LED Cell 1, Cell 2 a Cell 3.
- Odpojte pohonný akumulátor od nabíjača; LED svietia nazeleno a signalizujú pripravenosť na nabíjanie ďalšieho akumulátora. Odpojte nabíjač od sieťovej zásuvky, ak nebudete nabíjať ďalší akumulátor.
Význam indikácie
| Zelená s červeným preblikávaním pred pripojením | Pohotovostný režim; možno pripojiť akumulátor |
|---|---|
| LED príslušného článku svieti červeno | Článok sa nabíja |
| LED príslušného článku svieti po nabíjaní zeleno | Článok je úplne nabitý |
| Všetky LED pripojených článkov svietia zeleno | Nabíjanie je dokončené; odpojte akumulátor |
Ak nabíjanie nezačne
Odpojte akumulátor a sieťové napájanie. Skontrolujte sieťový kábel, typ akumulátora, počet článkov, orientáciu konektora a stav vodičov. Nabíjanie sa nikdy nepokúšajte vynútiť obídením servisného konektora ani použitím iného typu akumulátora. Ak sa správna indikácia neobnoví, nabíjač prestaňte používať a obráťte sa na predajcu.
Pri sade 2S indikujú pripojené články iba Cell 1 a Cell 2. Nepoužitá LED tretieho článku sa pri kontrole dokončenia nabíjania nezohľadňuje.
Príloha
Záruka
Na výrobky KAVAN Europe s.r.o. sa vzťahuje záruka spĺňajúca platné právne požiadavky vašej krajiny. Záruku uplatňujte u predajcu, od ktorého ste zariadenie zakúpili. Nevzťahuje sa na poruchy spôsobené haváriou, nesprávnym použitím či zapojením, prepólovaním, nesprávnou údržbou, úpravami alebo opravami nevykonanými či neschválenými spoločnosťou KAVAN Europe s.r.o., náhodným alebo úmyselným poškodením, bežným opotrebovaním ani prevádzkou mimo špecifikácií. Preštudujte príslušné informačné listy v dokumentácii výrobku.
Recyklácia (Európska únia)
Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.
EÚ vyhlásenie o zhode
Spoločnosť KAVAN Europe s.r.o. týmto vyhlasuje, že nabíjač KAVAN C3 spĺňa základné požiadavky príslušných európskych smerníc a noriem. Úplné znenie vyhlásenia o zhode je dostupné na www.kavanrc.com/doc.
