KAVAN C3 - Notice d’utilisation

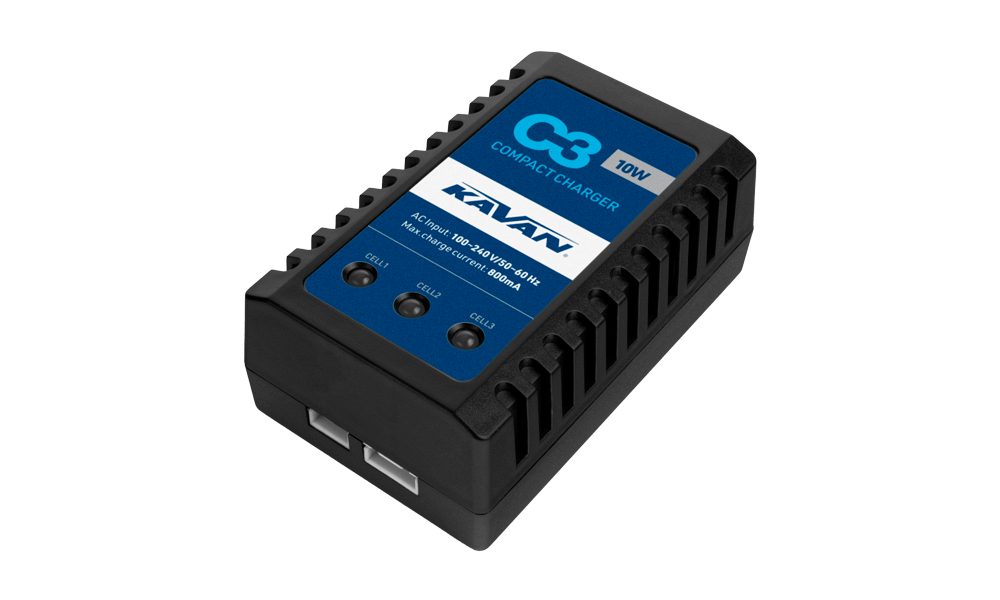

Chargeur C3
Introduction
Nous vous félicitons d’avoir choisi le chargeur LiPo KAVAN C3. Cet appareil est simple à utiliser, mais son bon fonctionnement et l’utilisation correcte des accus nécessitent certaines connaissances. Il est donc essentiel de lire toute la notice avant la première utilisation de votre nouveau chargeur
Caractéristiques techniques
| Alimentation | 230 V AC / 50 Hz |
|---|---|
| Chimie de l’accu | LiPo uniquement |
| Nombre d’éléments | 2S ou 3S (tension nominale de 7,4 V ou 11,1 V) |
| Courant de charge | 800 mA |
| Puissance de charge maximale | 10 W |
| Méthode de charge | Courant constant/tension constante (CC/CV) |
| Connexion | Prise d’équilibrage JST-XH 2S ou 3S |
| Accus chargés simultanément | Un seul |
| Dimensions | 90×58×33 mm |
| Masse | 151 g |
Contenu de la boîte
Chargeur KAVAN C3 et notice d’utilisation
Consignes de sécurité
Chargez uniquement des accus LiPo rechargeables 2S ou 3S. Ne branchez jamais un accu sur chaque prise simultanément. N’utilisez pas ce chargeur pour des LiHV, LiFe, Li-ion, NiCd, NiMH, accus au plomb ou piles primaires.
- Lisez les instructions de charge du fabricant de l’accu. Celui-ci doit accepter un courant de charge de 800 mA.
- Chargez sous surveillance constante, hors du modèle, sur une surface stable, ininflammable, résistante à la chaleur et non conductrice. Éloignez les matériaux combustibles.
- Gardez le chargeur et l’accu au frais, au sec et bien ventilés. Ne les couvrez pas et ne les utilisez pas en plein soleil.
- Arrêtez la charge si l’accu gonfle, fuit, devient anormalement chaud ou présente des dommages. Ne réutilisez pas un accu endommagé.
- Gardez les raccordements secteur au sec. N’utilisez pas de câble endommagé et ne démontez pas le chargeur.
- Les enfants doivent utiliser le chargeur sous la surveillance d’un adulte responsable.
- Laissez l’accu revenir à température ambiante avant de le charger. Après utilisation, débranchez l’accu puis le chargeur du secteur.
Partie principale
Charger l’accu
- Branchez le câble d'alimentation au chargeur.
- Branchez le câble d’alimentation du chargeur sur une prise secteur (230 V/50 Hz). Toutes les LED s’allument en vert et clignotent en rouge, indiquant que le chargeur est prêt.
- Branchez la prise d'équilibrage de votre batterie de vol (JST-XH) dans la prise correspondante du chargeur.
- Le chargeur commence la charge. Les LED s’allument en rouge. Si un accu 2S est branché, les LED Cell 1 et Cell 2 sont rouges ; si un accu 3S est branché, les LED Cell 1, Cell 2 et Cell 3 sont rouges.
- Lorsqu’un élément de l’accu de propulsion est complètement chargé, la LED correspondante devient verte. Un accu 2S est complètement chargé si les LED Cell 1 et Cell 2 sont vertes ; un accu 3S est complètement chargé si les LED Cell 1, Cell 2 et Cell 3 sont vertes.
- Débranchez l’accu de propulsion du chargeur ; les LED s’allument en vert, indiquant que le chargeur est prêt à charger un autre accu. Débranchez le chargeur du secteur si vous n’allez pas charger un autre accu.
Interpréter les voyants
| Vert avec des éclats rouges avant branchement | Veille ; prêt à recevoir un pack |
|---|---|
| Voyant de l’élément concerné rouge | Cet élément est en charge |
| Voyant de l’élément concerné vert après la charge | Cet élément est complètement chargé |
| Tous les voyants des éléments connectés sont verts | Charge terminée ; débranchez l’accu |
Si la charge ne démarre pas
Débranchez l’accu et l’alimentation secteur. Vérifiez le câble secteur, la chimie, le nombre d’éléments, l’orientation du connecteur et l’état des fils. Ne contournez jamais le branchement d’équilibrage et ne substituez pas une autre chimie pour forcer la charge. Si l’indication attendue ne revient pas, cessez d’utiliser le chargeur et contactez votre revendeur.
Avec un pack 2S, seules Cell 1 et Cell 2 correspondent aux éléments connectés. Le voyant inutilisé du troisième élément n’intervient pas dans la vérification de fin de charge.
Annexe
Garantie
Les produits KAVAN Europe s.r.o. bénéficient d’une garantie conforme aux exigences légales en vigueur dans votre pays. Pour la faire valoir, contactez le revendeur auprès duquel vous avez acheté l’appareil. Sont exclus les défauts dus aux accidents, à une mauvaise utilisation, un branchement incorrect, une inversion de polarité, un entretien inadapté, des modifications ou réparations non réalisées ou autorisées par KAVAN Europe s.r.o., des dommages accidentels ou volontaires, l’usure normale et le fonctionnement hors spécifications. Lisez les fiches d’information correspondantes de la documentation du produit.
Recyclage (Union européenne)
Les équipements électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les ordures ménagères. Ils doivent être remis à un centre spécialisé de collecte et de recyclage. Dans les pays de l’UE (Union européenne), les appareils électriques ne doivent pas suivre la filière des déchets ménagers ordinaires (DEEE – déchets d’équipements électriques et électroniques, directive 2012/19/UE). Vous pouvez déposer les appareils inutilisés au centre de collecte ou de recyclage le plus proche, où ils seront éliminés ou recyclés gratuitement et en sécurité. Vous contribuez ainsi à la protection de l’environnement.
Déclaration UE de conformité
Par la présente, KAVAN Europe s.r.o. déclare que le chargeur KAVAN C3 satisfait aux exigences essentielles des directives et normes européennes applicables. Le texte complet de la déclaration de conformité est disponible sur www.kavanrc.com/doc.
