KAVAN C3 - Návod k obsluze

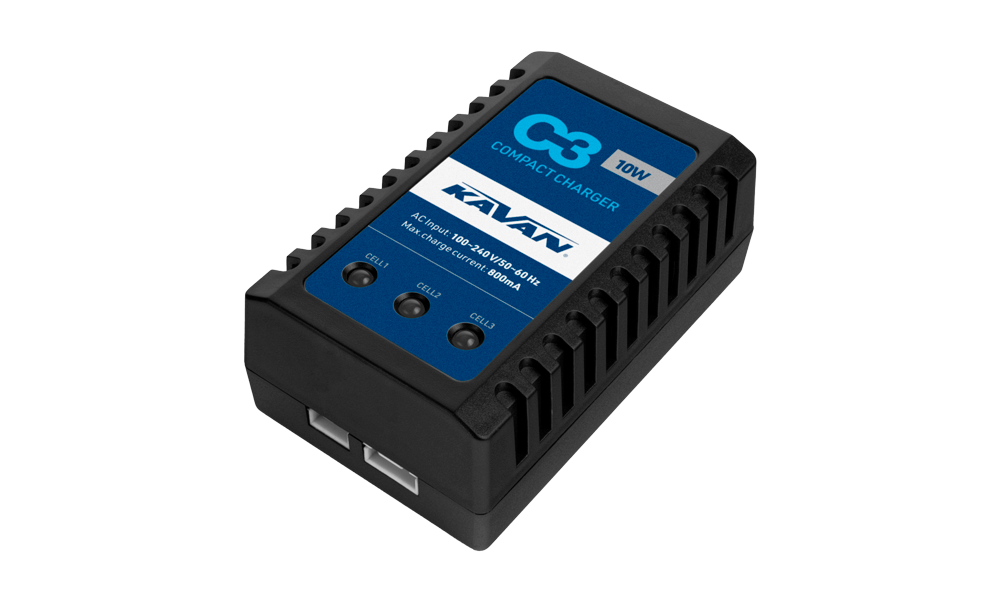

Nabíječ C3
Úvod
Blahopřejeme k výběru nabíječe LiPo akumulátorů KAVAN C3. Toto zařízení se snadno používá, správná obsluha nabíječe i správné používání akumulátorů však vyžadují určité znalosti. Proto si před prvním použitím nového nabíječe přečtěte celý návod k obsluze
Technické údaje
| Napájení | 230 V AC / 50 Hz |
|---|---|
| Typ akumulátoru | Pouze LiPo |
| Počet článků | 2S nebo 3S (jmenovitě 7,4 V nebo 11,1 V) |
| Nabíjecí proud | 800 mA |
| Maximální nabíjecí výkon | 10 W |
| Způsob nabíjení | Konstantní proud/konstantní napětí (CC/CV) |
| Připojení | Servisní zásuvka JST-XH 2S nebo 3S |
| Současně nabíjené akumulátory | Jeden |
| Rozměry | 90×58×33 mm |
| Hmotnost | 151 g |
Obsah sady
Nabíječ KAVAN C3 a návod k obsluze
Bezpečnostní zásady
Nabíjejte pouze akumulátory LiPo 2S nebo 3S. Nikdy nepřipojujte akumulátor do obou zásuvek současně. Tímto nabíječem nenabíjejte LiHV, LiFe, Li-ion, NiCd, NiMH, olověné akumulátory ani primární baterie.
- Přečtěte si pokyny výrobce akumulátoru k nabíjení. Akumulátor musí být vhodný pro nabíjecí proud 800 mA.
- Nabíjejte pod stálým dohledem, mimo model, na pevném, nehořlavém, žáruvzdorném a elektricky nevodivém povrchu. Hořlavé materiály udržujte v bezpečné vzdálenosti.
- Nabíječ i akumulátor udržujte v chladu, suchu a dobře větraném prostoru. Nezakrývejte je a nepoužívejte je na přímém slunci.
- Nabíjení zastavte, pokud se akumulátor nafukuje, uniká z něj elektrolyt, je nezvykle horký nebo je poškozený. Poškozený akumulátor znovu nepoužívejte.
- Síťové přípojky nabíječe udržujte suché. Nepoužívejte poškozený kabel a nabíječ nerozebírejte.
- Děti smějí nabíječ používat pouze pod dohledem odpovědné dospělé osoby.
- Před nabíjením nechte akumulátor vychladnout na pokojovou teplotu. Po použití odpojte akumulátor a nabíječ vytáhněte ze zásuvky.
Hlavní část
Nabíjení akumulátoru
- Do nabíječe zapojte síťový kabel.
- Zapojte napájecí kabel nabíječe do síťové zásuvky (230 V/50 Hz). Všechny LED svítí zeleně a blikají červeně, což znamená, že je nabíječ připraven k nabíjení.
- Servisní konektor vašeho akumulátoru (konektor systému JST-XH) zapojte do odpovídající zásuvky na přední straně nabíječe.
- Nabíječ začne nabíjet. LED se rozsvítí červeně. Pokud je připojen 2S akumulátor, svítí červeně LED Cell 1 a Cell 2; pokud je připojen 3S akumulátor, svítí červeně LED Cell 1, Cell 2 a Cell 3.
- Jakmile je jednotlivý článek pohonného akumulátoru plně nabitý, příslušná LED svítí zeleně. 2S akumulátor je plně nabitý, pokud svítí zeleně LED Cell 1 a Cell 2; 3S akumulátor je plně nabitý, pokud svítí zeleně LED Cell 1, Cell 2 a Cell 3.
- Odpojte pohonný akumulátor od nabíječe; LED svítí zeleně a signalizují připravenost k nabíjení dalšího akumulátoru. Odpojte nabíječ od síťové zásuvky, pokud nebudete nabíjet další akumulátor.
Význam indikace
| Zelená s červeným problikáváním před připojením | Pohotovostní režim; lze připojit akumulátor |
|---|---|
| LED příslušného článku svítí červeně | Článek se nabíjí |
| LED příslušného článku svítí po nabíjení zeleně | Článek je plně nabitý |
| Všechny LED připojených článků svítí zeleně | Nabíjení je dokončeno; odpojte akumulátor |
Pokud nabíjení nezačne
Odpojte akumulátor a síťové napájení. Zkontrolujte síťový kabel, typ akumulátoru, počet článků, orientaci konektoru a stav vodičů. Nabíjení se nikdy nepokoušejte vynutit obejitím servisního konektoru ani použitím jiného typu akumulátoru. Pokud se správná indikace neobnoví, nabíječ přestaňte používat a obraťte se na prodejce.
U sady 2S indikují připojené články pouze Cell 1 a Cell 2. Nepoužitá LED třetího článku se při kontrole dokončení nabíjení nezohledňuje.
Příloha
Záruka
Na výrobky KAVAN Europe s.r.o. se vztahuje záruka splňující platné právní požadavky vaší země. Záruku uplatňujte u prodejce, od kterého jste zařízení zakoupili. Nevztahuje se na závady způsobené havárií, nesprávným použitím či zapojením, přepólováním, nesprávnou údržbou, úpravami nebo opravami neprovedenými či neschválenými společností KAVAN Europe s.r.o., náhodným nebo úmyslným poškozením, běžným opotřebením ani provozem mimo specifikace. Prostudujte příslušné informační listy v dokumentaci výrobku.
Recyklace (Evropská unie)
Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.
EU prohlášení o shodě
Společnost KAVAN Europe s.r.o. tímto prohlašuje, že nabíječ KAVAN C3 splňuje základní požadavky příslušných evropských směrnic a norem. Úplné znění prohlášení o shodě je dostupné na www.kavanrc.com/doc.
