KAVAN C50 Duo - Návod k obsluze
C50 Duo
Úvod

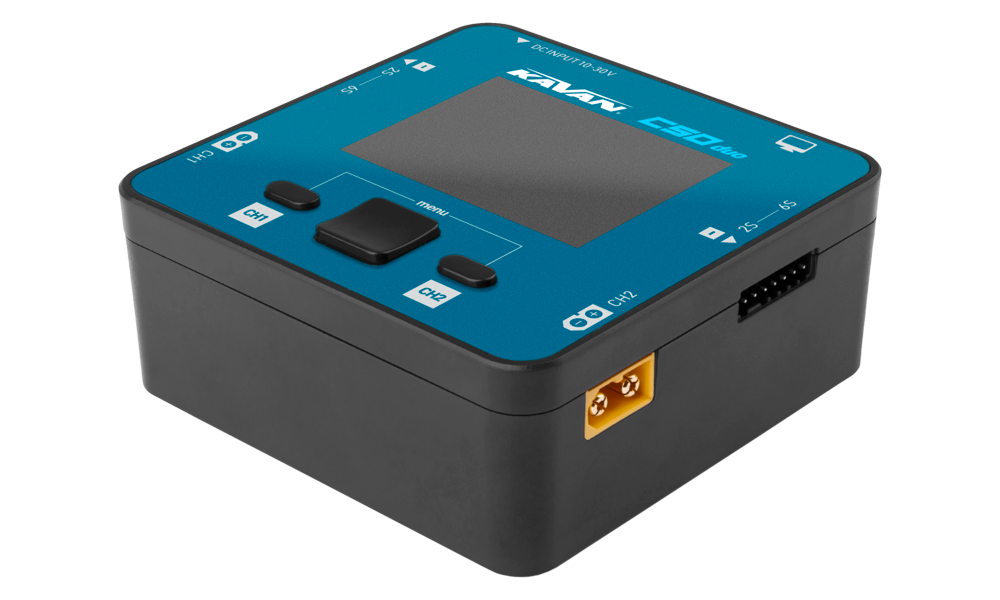

KAVAN C50 Duo je dvoukanálový stejnosměrný nabíječ s balancerem a výkonem až 250 W na kanál nebo 400 W pro jeden akumulátor při paralelním propojení výstupů. Nemá program vybíjení ani vybíjení na skladovací napětí. Před připojením akumulátoru si přečtěte celý návod a Zásady bezpečného provozu.
Obsah sady nabíječe
- Nabíječ KAVAN C50 Duo
- Ochranná fólie displeje
- Návod k obsluze
Zásady bezpečného provozu
Nesprávný typ akumulátoru, počet článků, polarita nebo nabíjecí proud mohou způsobit požár či výbuch. Nabíjený akumulátor nikdy nenechávejte bez dozoru.
- Pro bezpečné používání a plné využití nabíječe si před prvním zapojením přečtěte tento návod a dodržujte jeho pokyny.
- Nabíječ není hračka. Děti do 14 let a nepoučené osoby jej smějí používat pouze pod náležitým dohledem odpovědné dospělé osoby, která zajistí bezpečnou obsluhu.
- Nabíječ nikdy nepoužívejte bez dozoru. Při jakékoliv funkční odchylce jej přestaňte používat a prostudujte návod.
- Chraňte nabíječ před prachem, vlhkostí, deštěm, nízkými i vysokými teplotami, přímým sluncem a silnými vibracemi.
- Nabíječ umístěte na tepelně odolný, nehořlavý a elektricky nevodivý povrch. Nepoužívejte jej na sedadlech auta, koberci ani podobných místech. Z pracovního prostoru odstraňte hořlavé a výbušné předměty a látky.
- Zařízení provozujte pouze na chladném, dobře větraném místě.
- Důkladně si prostudujte návod, seznamte se s funkcemi nabíječe a před použitím nastavte správné nabíjecí parametry. Nesprávné nastavení nebo nedodržení bezpečnostních pokynů může poškodit výrobek, způsobit škody na majetku i vážné zranění.
- Nikdy se nepokoušejte nabíjet primární (nenabíjecí) baterie.
- Nesprávné zacházení s akumulátory představuje vážné riziko požáru.
- Zařízení se při provozu může zahřívat.
Technické údaje
| Stejnosměrné napájení | 10–30 V, nejvýše 20 A |
|---|---|
| Lithiové akumulátory | 1–6S LiPo/LiHV/ULiHV/LiFe/LiIon |
| Niklové akumulátory | 1–16 článků NiMH/NiCd |
| Olověné akumulátory | 1–10 článků (jmenovitě 2–20 V) |
| Běžné nabíjení | 0,2–10,0 A a až 250 W na kanál |
| Nabíjení s paralelně propojenými výstupy | Jeden akumulátor: 0,2–16,0 A, celkem až 400 W |
| Proud balanceru | Až 0,5 A na článek |
| Provozní teplota | 0–40 °C |
| USB-C | Připojení pro aktualizaci firmwaru |
| Rozměry | 90,5×90,5×47 mm |
| Hmotnost | Přibližně 250 g |

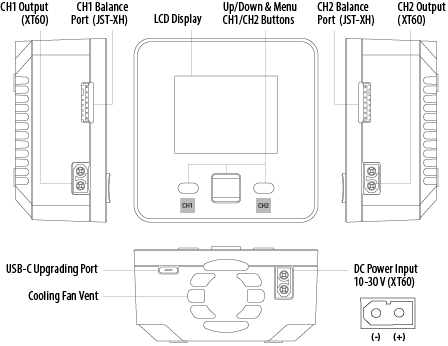

Ovládací prvky nabíječe
Hlavní část
Funkce tlačítek v pohotovostním režimu
Tlačítko menu CH1
Krátkým stiskem CH1 zobrazíte podrobné parametry daného kanálu. Dlouhým stiskem otevřete jeho programové menu.
Tlačítko menu CH2
Krátkým stiskem CH2 zobrazíte podrobné parametry daného kanálu. Dlouhým stiskem otevřete jeho programové menu.
Současný dlouhý stisk tlačítek menu CH1 a CH2
Otevře menu pokročilých nastavení.
Přednastavené typy akumulátorů a parametry
| Parametr | Jmenovité napětí | Koncové nabíjecí napětí | Nabíjení s balancováním | Nabíjení bez balancování | Podporovaný počet článků | Max. nabíjecí proud |
|---|---|---|---|---|---|---|
| NiCd/MH | 1,20 V | 1,40 V | Ne | Ano | 1–16S | 10,0 A |
| Pb | 2,00 V | 2,40 V | Ne | Ano | 1–10S | 10,0 A |
| LiFe | 3,20 V | 3,65 V | Ano | Ano | 1–6S | 10,0 A |
| LiIon | 3,60 V | 4,10 V | Ano | Ano | 1–6S | 10,0 A |
| LiPo | 3,70 V | 4,20 V | Ano | Ano | 1–6S | 10,0 A |
| LiHV | 3,80 V | 4,35 V | Ano | Ano | 1–6S | 10,0 A |
| ULiHV | 3,90 V | 4,45 V | Ano | Ano | 1–6S | 10,0 A |
Určení správného nabíjecího proudu
Před nabíjením zjistěte maximální přípustný nabíjecí proud akumulátoru. Nadměrný proud může akumulátor poškodit a způsobit přehřátí nebo výbuch při nabíjení. Nabíjecí proud a vybíjecí zatížitelnost se obvykle udávají hodnotou C. Vynásobením povolené nabíjecí hodnoty C kapacitou akumulátoru získáte maximální nabíjecí proud. Například u akumulátoru s kapacitou 1000 mAh a povoleným nabíjením 5C je maximum 1000×5 = 5000 mA, tedy 5 A.
Pokud nelze ověřit povolenou nabíjecí hodnotu C lithiového akumulátoru, nastavte nabíjecí proud nižší než 1C.
Orientační vztah je: doba nabíjení ≥60 minut / nabíjecí hodnota C. Například nabíjení proudem 1C trvá přibližně 60–70 minut. Účinnost a chování akumulátoru mohou tuto dobu prodloužit.
Provoz nabíječe
- Připojte stejnosměrný akumulátor nebo stabilizovaný zdroj 10–30 V s dostatečnou proudovou zatížitelností. Pro plný jmenovitý výkon je nutné napětí nejméně 24 V. Nastavte maximální příkon podle možností zdroje.
- Nejprve připojte nabíjecí kabely k nabíječi, potom akumulátor. U vícečlánkových lithiových sad připojte odpovídající servisní konektor.
- Dlouhým stiskem CH1 nebo CH2 otevřete programové menu příslušného kanálu. Nastavte následující parametry:
| Parametr | Hodnota |
|---|---|
| Task (Program) | Charge (Nabíjení) |
| Chemistry (Typ akumulátoru) | ULiHV, LiHV, LiPo, LiIon, LiFe, Pb, NiMH/Cd |
| Condition (Ukončení) | Koncové nabíjecí napětí, citlivost delta-peak detekce pro NiMH/NiCd |
| Cells (Počet článků) | LiFe, LiIon, LiPo, LiHV, ULiHV (1–6S); Pb (1–10S); NiMH/Cd (1–16S) |
| Current (Proud) | 0,2–10,0 A |
Charge (Nabíjení)

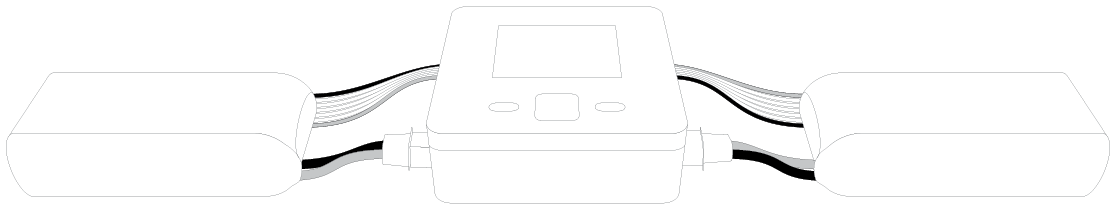

Silový konektor akumulátoru připojte k vybranému kanálu. Má-li lithiová sada servisní konektor, připojte jej rovněž do odpovídající zásuvky balanceru téhož kanálu. Použijte zapojení oddělených kanálů na (Obr. 3). Pro jeden akumulátor v běžném režimu použijte jeden kanál a druhý ponechte volný. Nabíjení se spojenými výstupy vyžaduje Paralelní provoz.
Při nabíjení vícečlánkové LiPo sady používejte servisní konektor, aby nabíječ mohl sledovat a vyrovnávat napětí každého článku. Před zahájením nabíjení LiPo bez balanceru nabíječ vydá varování.
Rozsah nastavení proudu: 0,2–10,0 A
Spuštění a zastavení programu
Ověřte nastavení, zvolte Start a spusťte program stiskem tlačítka CH1 nebo CH2 příslušného kanálu.
Napětí jednotlivých článků a jejich vnitřní odpor se zobrazují pouze s připojeným servisním konektorem.
Program můžete kdykoliv zastavit dlouhým stiskem příslušného tlačítka CH1 nebo CH2, volbou Stop a dalším stiskem téhož tlačítka. Po dokončení nebo zastavení odpojte akumulátor a servisní konektor, potom nabíjecí kabely a napájení.
Pokročilá nastavení
V pohotovostním režimu současně dlouze stiskněte CH1 a CH2; otevře se menu pokročilých nastavení.
Dvoukanálový provoz
Dual task nabíjí současně dva identické akumulátory připojené k CH1 a CH2 se stejným nastavením. Zapněte nabíječ, připojte oba akumulátory, poté zvolte tuto funkci v pokročilém menu a nastavte parametry programu.
Před spuštěním režimu DualTask musejí být oba akumulátory připojeny k výstupům CH1 a CH2.

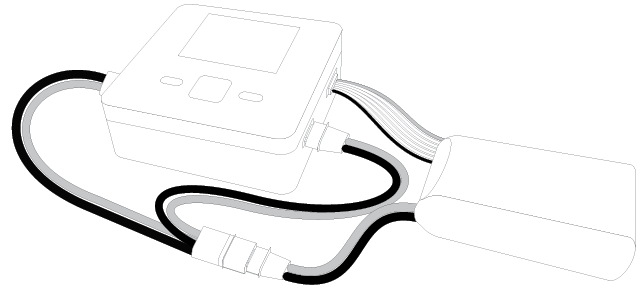

Paralelní provoz
Použijte kabel pro sloučené výstupy.
Spojené výstupy nabíjejí jeden akumulátor, nikoliv dva akumulátory zapojené paralelně. Maximální celkový proud je 16 A a maximální výkon 400 W.
Zapněte nabíječ. Oba výstupní konce vhodného propojovacího kabelu připojte k CH1 a CH2 a potom jeho jediný akumulátorový konec k sadě. Servisní konektor sady připojte k balanceru kteréhokoliv kanálu. V pokročilém menu zvolte Parallel task a nastavte parametry. Před spuštěním paralelního režimu musí být akumulátor připojen k oběma výstupům.
Režim zdroje CH1
Před připojením spotřebiče zastavte nabíjení a odpojte akumulátor od CH1. Ověřte požadované napětí a proud spotřebiče.
V režimu DC power CH1 funguje kanál CH1 jako stabilizovaný zdroj s nastavitelným výstupním napětím 5–24 V a proudovým omezením 0,2–5,0 A (max. 100 W).
Menu systémových nastavení
V pokročilém menu zvolte System setting pro přístup k následujícím nastavením:
Minimální vstupní napětí: 10–24 V
Pokud napájecí napětí klesne pod nastavenou hodnotu, všechny probíhající programy se zastaví a zobrazí se výstraha nízkého napětí. Tato funkce chrání napájecí akumulátor před nadměrným vybitím, například při napájení z autobaterie.
Maximální příkon: 100–550 W
Pokud zdroj nedokáže dodat maximální příkon nabíječe 550 W, nastavte limit podle skutečných možností zdroje. Zabráníte jeho přetížení a zajistíte stabilní provoz.
Backlight (Podsvícení)
Nastavuje intenzitu podsvícení displeje.
Volume (Hlasitost)
Nastavuje hlasitost zvukové signalizace.
Zvuk dokončení
Volí zvuk při dokončení programu.
Rozdělená obrazovka
Automatické přepínání na rozdělenou obrazovku má 3 možnosti: 60 sekund, 30 sekund a OFF. Můžete tak přepnout zobrazení parametrů jednoho kanálu na současné zobrazení obou kanálů. Volbou „Off“ automatické přepínání vypnete.
Language (Jazyk)
Zvolte požadovaný jazyk menu.
Styl zobrazení
Volí styl zobrazení.
Keep trickle (Udržování plného nabití)
Po dokončení nabíjení zvolte, zda má pokračovat udržovací nabíjení. Funkce udržovacího nabíjení udržuje napětí lithiového akumulátoru ve stavu plného nabití; ve výchozím nastavení je zapnutá.
Autotest
Spustí automatický test nabíječe.
Kalibrace
Tato funkce umožňuje kalibraci vstupního napětí, výstupního napětí a napětí balanceru nabíječe.
Systémové informace
Informace o verzi hardwaru a firmwaru.
Příloha
Recyklace (Evropská unie)
Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.
EU prohlášení o shodě
KAVAN Europe s.r.o. tímto prohlašuje, že KAVAN C50 Duo splňuje základní požadavky příslušných směrnic EU týkajících se elektromagnetické kompatibility. Úplné znění EU prohlášení o shodě je k dispozici na www.kavanrc.com/doc.
Záruka
Na výrobky KAVAN Europe s.r.o. se vztahuje záruka splňující platné právní požadavky vaší země. Při uplatnění záruky se obraťte na prodejce, u kterého jste zařízení zakoupili. Záruka se nevztahuje na závady způsobené havárií, nesprávným použitím, chybným zapojením, přepólováním, opožděnou, nesprávnou či neprovedenou údržbou nebo údržbou neoprávněnými osobami, použitím jiného než originálního příslušenství KAVAN Europe s.r.o., úpravami nebo opravami neprovedenými společností KAVAN Europe s.r.o. či jejím autorizovaným servisem, náhodným nebo úmyslným poškozením, běžným opotřebením, provozem mimo specifikace nebo ve spojení se zařízeními jiných výrobců. Prostudujte příslušné informační listy v dokumentaci výrobku.
