KAVAN C50 Duo - Notice d’utilisation
C50 Duo
Introduction
Le KAVAN C50 Duo est un chargeur sur alimentation continue à deux voies avec équilibrage, délivrant jusqu’à 250 W par voie ou 400 W pour un seul accu avec les sorties en parallèle. Il ne possède aucun programme de décharge ni de décharge à la tension de stockage. Lisez toute la notice et les Consignes de sécurité avant de brancher un accu.
Contenu du coffret
- Chargeur KAVAN C50 Duo
- Film de protection d’écran
- Notice d’utilisation
Consignes de sécurité
Une chimie, un nombre d’éléments, une polarité ou un courant de charge inadaptés peuvent provoquer un incendie ou une explosion. Ne laissez jamais un accu en charge sans surveillance.
- Pour utiliser le chargeur correctement et en sécurité, lisez cette notice avant la première utilisation et suivez ses instructions.
- Ce chargeur n’est pas un jouet. Les enfants de moins de 14 ans et les personnes non formées ne doivent l’utiliser que sous la surveillance appropriée d’un adulte responsable garantissant une utilisation sûre.
- N’utilisez jamais le chargeur sans surveillance. En cas d’anomalie de fonctionnement, cessez de l’utiliser et consultez la notice.
- Protégez le chargeur de la poussière, de l’humidité, de la pluie, des températures basses ou élevées, du soleil direct et des fortes vibrations.
- Placez le chargeur sur une surface résistante à la chaleur, ininflammable et électriquement isolante. Ne l’utilisez pas sur un siège de voiture, un tapis ou une surface similaire. Éloignez les objets et substances inflammables ou explosifs de la zone de travail.
- Utilisez l’appareil uniquement dans un endroit frais et bien ventilé.
- Lisez attentivement la notice pour connaître les fonctions du chargeur et réglez correctement les paramètres de charge avant utilisation. Des réglages incorrects ou le non-respect des consignes de sécurité peuvent endommager le produit et d’autres biens, et provoquer de graves blessures.
- Ne tentez jamais de charger des piles primaires (non rechargeables).
- Une mauvaise manipulation des accus présente un risque grave d’incendie.
- L’appareil peut chauffer pendant son utilisation.
Caractéristiques techniques
| Alimentation continue | 10–30 V, 20 A maximum |
|---|---|
| Accus lithium | 1–6S LiPo/LiHV/ULiHV/LiFe/LiIon |
| Accus au nickel | 1–16 éléments NiMH/NiCd |
| Accus au plomb | 1–10 éléments (2–20 V nominaux) |
| Charge normale | 0,2–10,0 A et jusqu’à 250 W par voie |
| Charge avec sorties en parallèle | Un seul accu : 0,2–16,0 A, jusqu’à 400 W au total |
| Courant d’équilibrage | Jusqu’à 0,5 A par élément |
| Température de fonctionnement | 0–40 °C |
| USB-C | Connexion pour la mise à jour du micrologiciel |
| Dimensions | 90,5×90,5×47 mm |
| Masse | Environ 250 g |

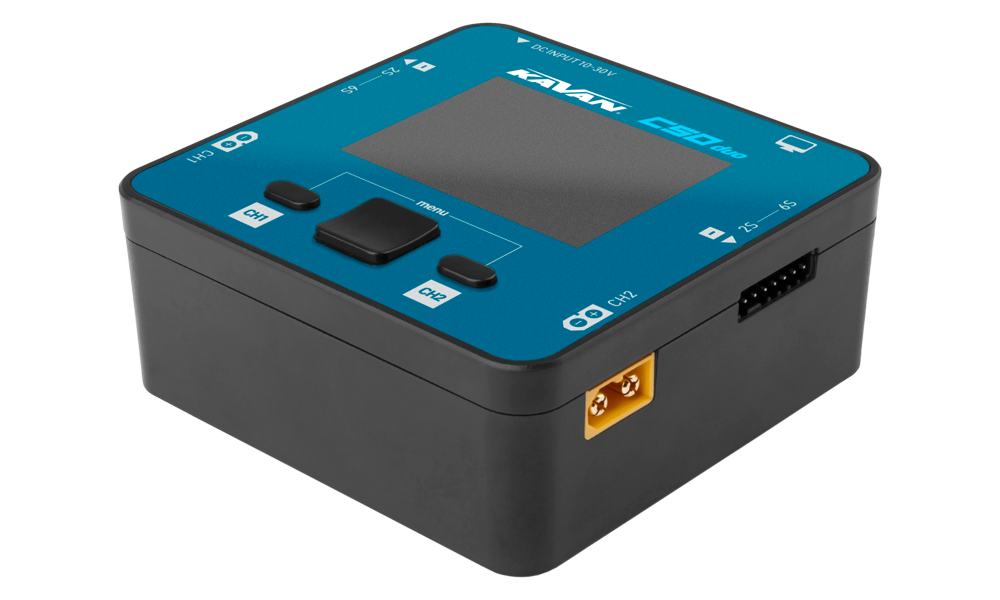

Présentation du chargeur

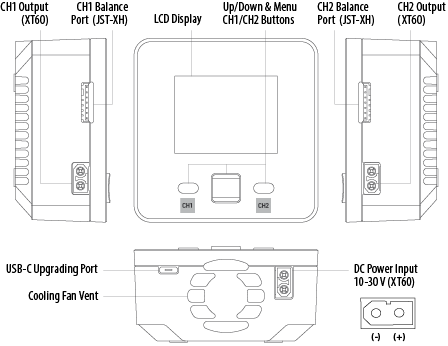

Partie principale
Fonction des boutons en veille
Bouton de menu CH1
Appuyez brièvement sur CH1 pour afficher les paramètres détaillés de cette voie. Un appui long ouvre les paramètres de son programme.
Bouton de menu CH2
Appuyez brièvement sur CH2 pour afficher les paramètres détaillés de cette voie. Un appui long ouvre les paramètres de son programme.
Appui long simultané sur les boutons de menu CH1 et CH2
Ouvre le menu des paramètres avancés.
Types d’accus et paramètres prédéfinis
| Paramètre | Tension nominale | Tension de fin de charge | Charge équilibrée | Charge sans équilibrage | Nombre d’éléments accepté | Courant de charge max. |
|---|---|---|---|---|---|---|
| NiCd/MH | 1,20 V | 1,40 V | Non | Oui | 1–16S | 10,0 A |
| Pb | 2,00 V | 2,40 V | Non | Oui | 1–10S | 10,0 A |
| LiFe | 3,20 V | 3,65 V | Oui | Oui | 1–6S | 10,0 A |
| LiIon | 3,60 V | 4,10 V | Oui | Oui | 1–6S | 10,0 A |
| LiPo | 3,70 V | 4,20 V | Oui | Oui | 1–6S | 10,0 A |
| LiHV | 3,80 V | 4,35 V | Oui | Oui | 1–6S | 10,0 A |
| ULiHV | 3,90 V | 4,45 V | Oui | Oui | 1–6S | 10,0 A |
Détermination du courant de charge
Avant la charge, déterminez le courant maximal autorisé pour l’accu. Un courant excessif peut l’endommager et provoquer une surchauffe ou une explosion pendant la charge. Les taux de charge et de décharge sont généralement exprimés par une valeur C. Le taux C de charge autorisé multiplié par la capacité de l’accu donne le courant de charge maximal. Par exemple, pour un accu de 1000 mAh autorisant une charge à 5C, le maximum est de 1000×5 = 5000 mA, soit 5 A.
Si le taux C de charge autorisé pour un accu lithium ne peut pas être confirmé, réglez un courant de charge inférieur à 1C.
La relation approximative est : durée de charge ≥60 minutes / taux C de charge. Par exemple, une charge à 1C prend environ 60–70 minutes. Le rendement et le comportement de l’accu peuvent prolonger cette durée.
Utiliser le chargeur
- Branchez un accu d’alimentation ou une alimentation régulée de 10–30 V continus capable de fournir le courant nécessaire. Une tension d’au moins 24 V est requise pour la pleine puissance nominale. Réglez la puissance d’entrée maximale selon les capacités de la source.
- Branchez d’abord les câbles de charge au chargeur, puis à l’accu. Pour les packs lithium à plusieurs éléments, branchez aussi la prise d’équilibrage correspondante.
- Appuyez longuement sur CH1 ou CH2 pour ouvrir les paramètres du programme de la voie souhaitée. Réglez les paramètres suivants :
| Paramètre | Valeur |
|---|---|
| Task (Programme) | Charge |
| Chemistry (Chimie de l’accu) | ULiHV, LiHV, LiPo, LiIon, LiFe, Pb, NiMH/Cd |
| Condition (Critère de fin) | Tension de fin de charge, sensibilité de détection delta-peak pour NiMH/NiCd |
| Cells (Nombre d’éléments) | LiFe, LiIon, LiPo, LiHV, ULiHV (1–6S); Pb (1–10S); NiMH/Cd (1–16S) |
| Current (Courant) | 0,2–10,0 A |
Charge
Branchez le câble principal de l’accu à la voie choisie. Si le pack lithium dispose d’une prise d’équilibrage, branchez-la aussi au port correspondant de cette même voie. Suivez les connexions des voies séparées de la (Fig. 3). Pour un seul accu en mode normal, utilisez une voie et laissez l’autre libre. La charge avec sorties combinées nécessite le Mode parallèle.
Utilisez la prise d’équilibrage lors de la charge d’un pack LiPo à plusieurs éléments pour permettre au chargeur de surveiller et d’équilibrer chaque élément. Le chargeur émet un avertissement avant de démarrer une charge LiPo sans connexion d’équilibrage.
Plage de réglage du courant : 0,2–10,0 A
Démarrage et arrêt du programme
Vérifiez les réglages, sélectionnez Start et appuyez sur le bouton CH1 ou CH2 de la voie concernée pour démarrer.
Les tensions et résistances internes des éléments ne s’affichent que si la prise d’équilibrage est branchée.
Pour arrêter à tout moment, appuyez longuement sur le bouton CH1 ou CH2 concerné, sélectionnez Stop, puis appuyez de nouveau sur ce bouton. Après la fin ou l’arrêt du programme, débranchez l’accu et la prise d’équilibrage, puis les câbles de charge et l’alimentation.
Paramètres avancés
En veille, appuyez longuement et simultanément sur CH1 et CH2 pour ouvrir les paramètres avancés.
Mode double

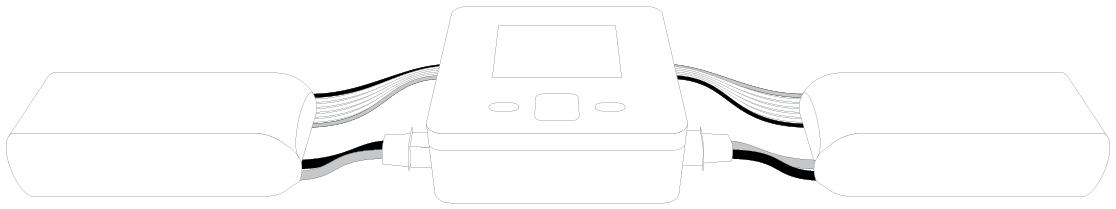

Dual task charge simultanément deux accus identiques branchés à CH1 et CH2 avec les mêmes réglages. Mettez le chargeur sous tension, branchez les deux accus, puis sélectionnez cette fonction dans le menu avancé et réglez les paramètres du programme.
Les deux accus doivent être branchés aux sorties CH1 et CH2 avant de lancer le mode DualTask.
Mode parallèle
Utilisez le câble de couplage des sorties.
Les sorties combinées chargent un seul accu, et non deux accus branchés en parallèle. Le courant total maximal est de 16 A et la puissance maximale de 400 W.

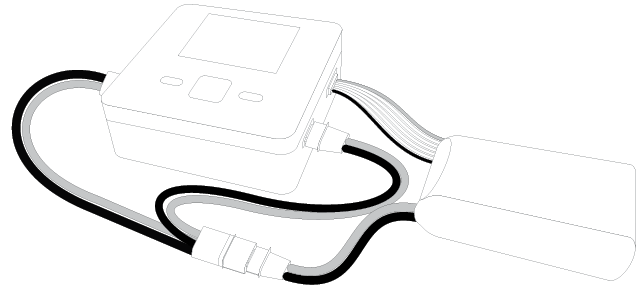

Mettez le chargeur sous tension. Branchez les deux extrémités côté sorties d’un câble combiné adapté à CH1 et CH2, puis son unique extrémité côté accu au pack. Branchez la prise d’équilibrage du pack au port d’équilibrage de l’une ou l’autre voie. Sélectionnez Parallel task dans le menu avancé et réglez les paramètres. L’accu doit être relié aux deux sorties avant de démarrer le mode parallèle.
Alimentation continue CH1
Avant de brancher une charge, arrêtez le programme de charge et débranchez l’accu de CH1. Vérifiez la tension et le courant nécessaires à l’appareil.
En mode DC power CH1, la voie CH1 fonctionne comme une alimentation régulée à tension réglable de 5–24 V et limitation de courant de 0,2–5,0 A (100 W max.).
Menu des paramètres système
Sélectionnez System setting dans le menu avancé pour accéder aux réglages suivants :
Tension d’entrée minimale : 10–24 V
Si la tension d’alimentation descend sous ce seuil, tous les programmes actifs s’arrêtent et un avertissement de sous-tension apparaît. Cette fonction protège l’accu d’alimentation contre une décharge excessive, par exemple lors de l’utilisation d’une batterie automobile.
Puissance d’entrée maximale : 100–550 W
Si la source ne peut pas fournir la puissance d’entrée maximale du chargeur de 550 W, réglez cette limite selon ses capacités réelles. Cela évite de surcharger la source et assure un fonctionnement stable.
Backlight (Rétroéclairage)
Règle l’intensité du rétroéclairage.
Volume (Volume sonore)
Règle le volume des signaux sonores.
Signal de fin
Sélectionne le signal de fin de programme.
Écran partagé
Le passage automatique à l’écran partagé offre 3 options : 60 secondes, 30 secondes et OFF. Il permet de passer de l’affichage des paramètres d’une seule voie à celui des deux voies. Sélectionnez « Off » pour désactiver le passage automatique.
Language (Langue)
Sélectionnez la langue souhaitée pour le menu.
Thème
Sélectionne le style d’affichage.
Keep trickle (Maintien de la pleine charge)
À la fin de la charge, choisissez si la charge d’entretien doit continuer. La fonction de charge d’entretien maintient la tension de l’accu au lithium à l’état complètement chargé ; elle est activée par défaut.
Autotest
Lance l’autotest du chargeur.
Étalonnage
Cette fonction permet d’étalonner la tension d’entrée, la tension de sortie et les tensions d’équilibrage du chargeur.
Informations système
Informations sur les versions matérielle et du micrologiciel.
