HaoSheng HS-30KT - Bedienungsanleitung

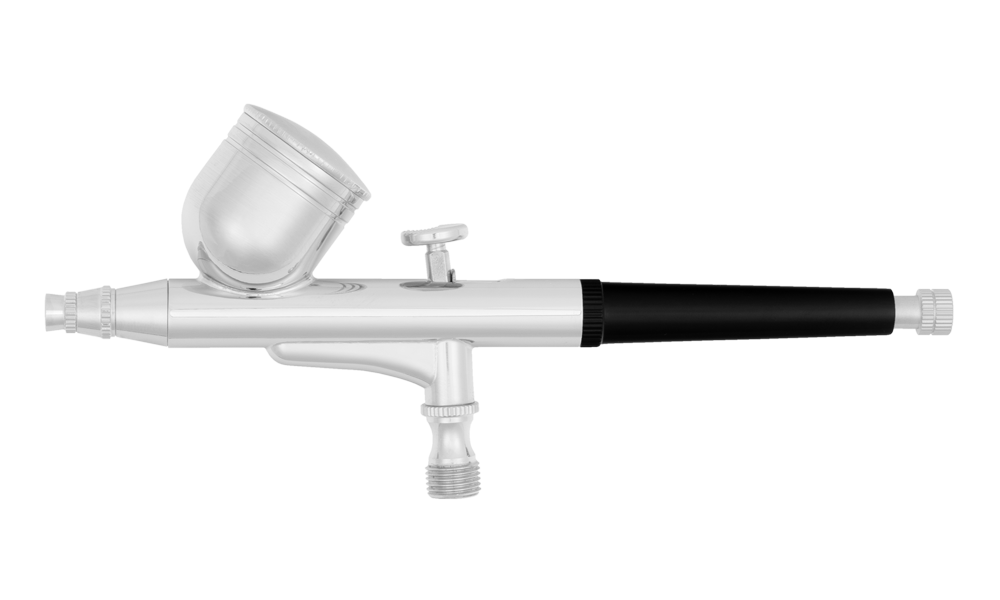

HaoSheng HS-30KT
Einleitung
Die HaoSheng HS-30KT ist eine vielseitige Double-Action-Airbrush mit Farbzufuhr durch Schwerkraft von oben, geeignet für feine Details und größere Flächen. Austauschbare Düsen und Nadeln ermöglichen die Anpassung an unterschiedliche Modellbauarbeiten.
Bei einer Single-Action-Airbrush steuert der Hebel nur die Luft; die Farbmenge wird von Hand mit einem Anschlag eingestellt. Bei einer Double-Action-Airbrush öffnet das Herunterdrücken die Luftzufuhr, während das Zurückziehen Farbe freigibt. So lassen sich Luft und Farbe mit einer fließenden Fingerbewegung steuern.
Bei Fragen zum Airbrush-Modell HaoSheng HS-30KT und seinem Betrieb wenden Sie sich an den technischen Kundendienst von KAVAN Europe s.r.o.: per E-Mail an info@kavanrc.com für technische Auskünfte oder service@kavanrc.com für Serviceanfragen, telefonisch unter +420 466 260 133 für technische Auskünfte oder +420 463 358 700 für Serviceanfragen, Montag bis Freitag von 8:00–16:00 CET.
Technische Daten
| Betätigung | Double Action |
|---|---|
| Farbzufuhr | Schwerkraft |
| Nadeln und Düsen | Ø0,2 mm, Ø0,3 mm, Ø0,5 mm |
| Farbbechervolumen | 7 ml |
| Betriebsluftdruck | 15–50 psi (≈ 1,03–3,45 bar) |
| Gewinde des Luftanschlusses | 1/8" |
| Luftversorgung | Saubere, trockene Druckluft über einen Druckregler |

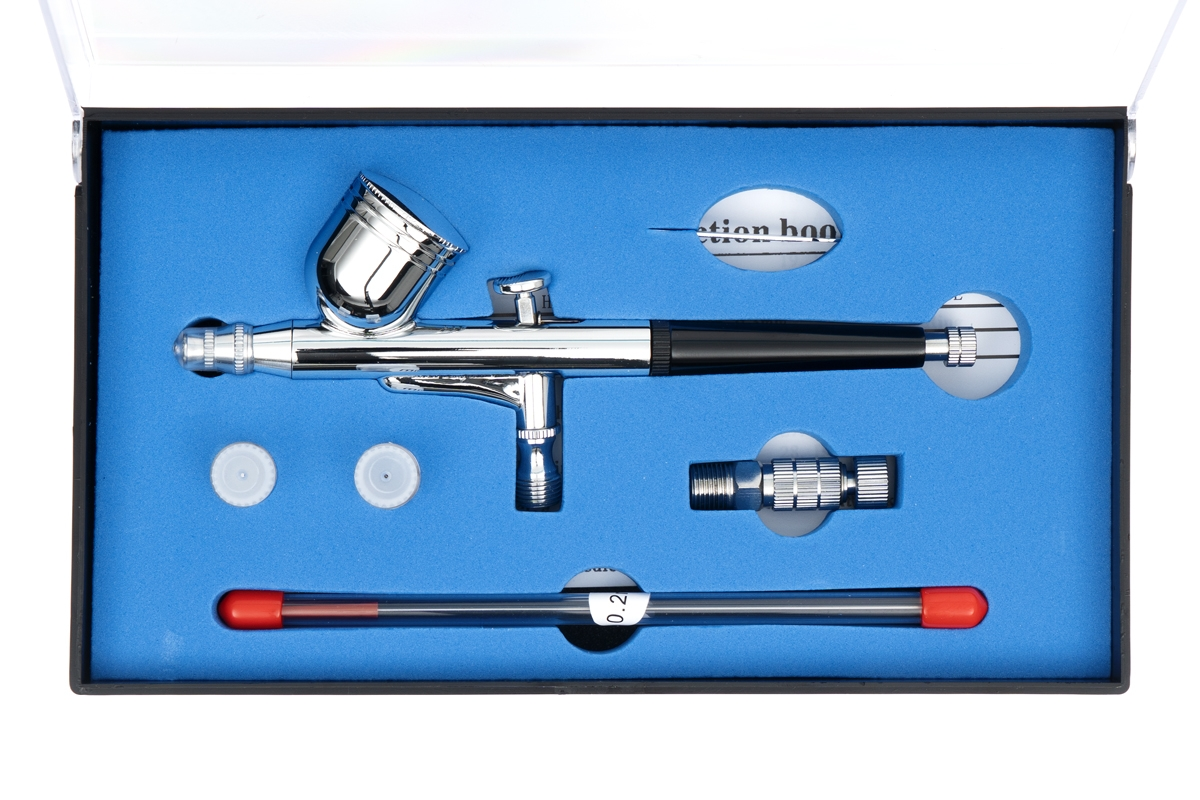

Lieferumfang
- Airbrush HS-30
- Farbbecher 7 ml mit Deckel
- Nadeln und Düsen Ø0,2 mm, Ø0,3 mm und Ø0,5 mm
- Düsenschlüssel
- Schnellkupplung
Zusätzlich erforderlich
- Geeigneter Airbrush-Kompressor mit Druckregler, Manometer und Wasserabscheider
- Passender Luftschlauch
- Airbrush-Farbe, der empfohlene Verdünner und ein verträglicher Reiniger.
- Stabiler Airbrush-Halter, Mischgefäße, weiche Reinigungspinsel und fusselfreie Tücher.
- Reinigungsbehälter zum Aussprühen, Testkarton und Abdeckmaterial.
- Geeignete Belüftung oder Absaugung, Augenschutz und die für Farbe und Reiniger vorgeschriebene Schutzausrüstung.
Sicherheitshinweise
Beim Sprühen entstehen Farbnebel und gegebenenfalls Lösemitteldämpfe. Sorgen Sie für wirksame Belüftung, schützen Sie Ihre Augen und verwenden Sie einen zum Material passenden Atemschutz. Lesen Sie vor Gebrauch die Etiketten und Sicherheitsdatenblätter von Farbe, Verdünner und Reiniger. Halten Sie brennbare Stoffe von Flammen, Funken und heißen Oberflächen fern.
- Bewahren Sie Airbrush, Chemikalien und Kleinteile außerhalb der Reichweite von Kindern auf. Dieses Gerät ist kein Spielzeug.
- Richten Sie den Sprühstrahl oder die Druckluft niemals auf sich selbst, andere Personen oder Tiere.
- Verwenden Sie ausschließlich geregelte Druckluft. Schließen Sie die Airbrush nicht an Sauerstoff oder brennbare Gase an.
- Halten Sie den vorgeschriebenen Betriebsdruckbereich ein. Beachten Sie gegebenenfalls niedrigere Druckgrenzen von Schlauch, Kupplung oder anderen angeschlossenen Geräten.
- Schalten Sie vor dem Trennen eines Schlauchs oder dem Ausbau von Teilen den Kompressor aus, sperren Sie die Luftzufuhr ab und lassen Sie den im Schlauch eingeschlossenen Druck ab.
- Prüfen Sie vor Gebrauch Schlauch, Anschlüsse, Nadel und Düse. Unterbrechen Sie die Arbeit, wenn der Hebel klemmt, ein Anschluss undicht oder ein Bauteil beschädigt ist.
- Die Nadelspitze ist scharf. Schützen Sie sie bei der Lagerung und handhaben Sie eine ausgebaute Nadel so, dass sie nicht von der Werkbank rollen kann.
- Halten Sie Farbe und Reinigungsflüssigkeit vom Kompressor und seinen elektrischen Anschlüssen fern. Beachten Sie die Anleitung des Kompressors.
Verwenden Sie nur Medien und Reiniger, die mit den Werkstoffen und Dichtungen der Airbrush verträglich sind. Die Eignung einer Farbe für Airbrush-Anwendungen bedeutet nicht, dass jeder Verdünner oder jedes Reinigungsmittel für dieses Gerät geeignet ist. Klären Sie die Verträglichkeit im Zweifel vor Gebrauch mit Ihrem Händler.
Hauptteil
Ausrüstung vorbereiten
- Packen Sie das Set auf einer sauberen, gut beleuchteten Werkbank aus. Prüfen Sie vor dem Luftanschluss auf fehlende Teile, Beschädigungen und eine verbogene Nadelspitze.

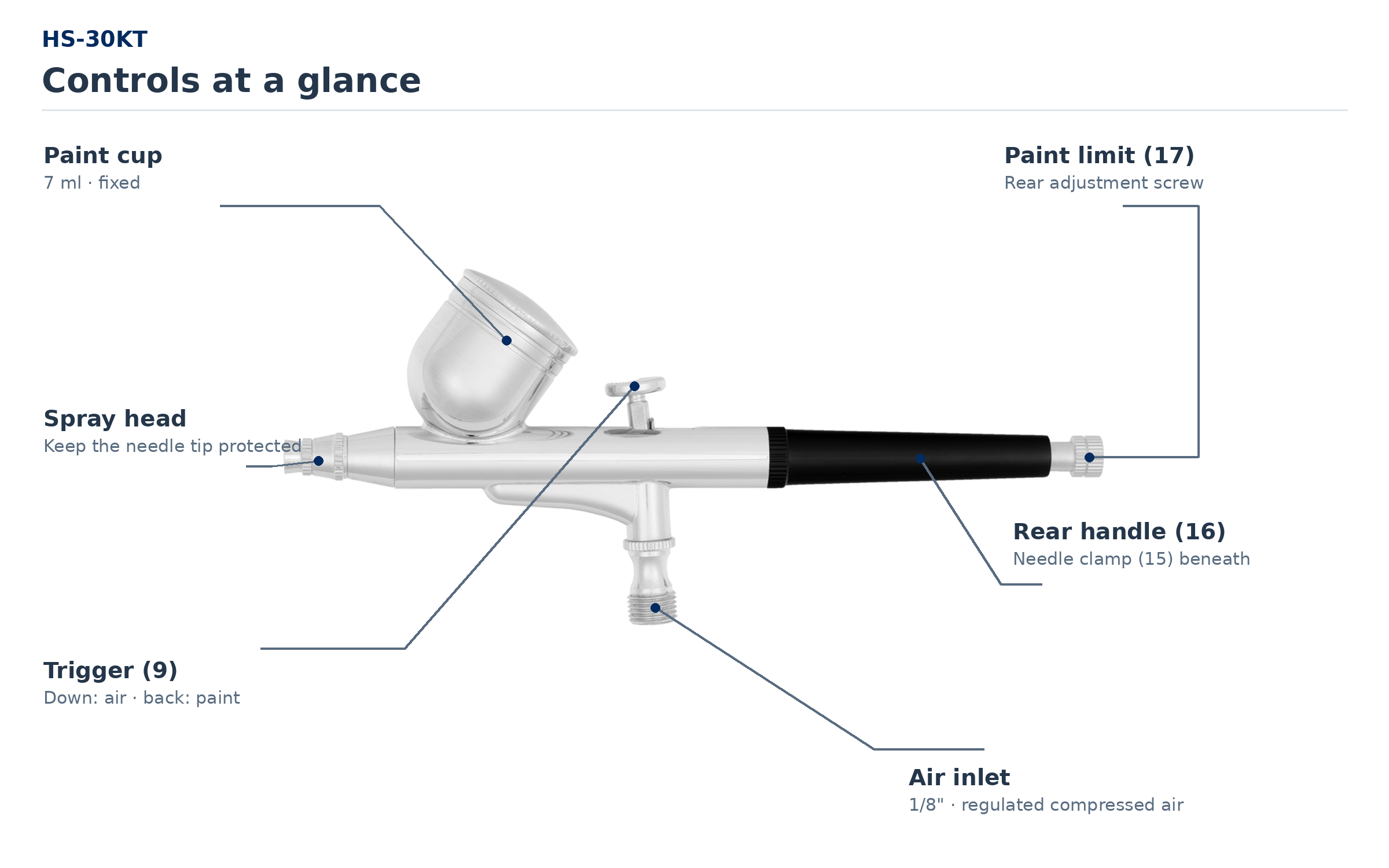

- Machen Sie sich mit den Bedienelementen und vorderen Bauteilen vertraut. (Abb. 1)
- Prüfen Sie, ob der fest eingebaute Farbbecher sauber ist und sein Deckel passt. Versuchen Sie nicht, den Becher vom Gehäuse abzuschrauben.
- Prüfen Sie, ob sich der Hebel frei bewegt und beim Loslassen zurückkehrt. Lassen Sie Nadel und Düse für den ersten Test eingebaut, sofern kein Düsenwechsel nötig ist.
- Stellen Sie Halter und Abfallbehälter in Reichweite. Decken Sie umliegende Flächen ab und führen Sie den Schlauch so, dass er die Airbrush nicht von der Werkbank ziehen kann.
| Bedienelement / Bauteil | Funktion |
|---|---|
| Oberer Bedienhebel (9) | Herunterdrücken öffnet das Luftventil; Zurückziehen erhöht den Farbfluss. |
| Hintere Einstellschraube (17) | Begrenzt, wie weit der Hebel die Nadel zurückziehen kann. |
| Nadelspannmutter (15) | Klemmt die Nadel im Mechanismus; nur zur Wartung lösen. |
| Farbbecher; Deckel (8) | Halten die Farbe oberhalb des Gehäuses zur Schwerkraftzufuhr. |
| Luftanschluss | Verbindet die Airbrush mit der geregelten Druckluftversorgung. |

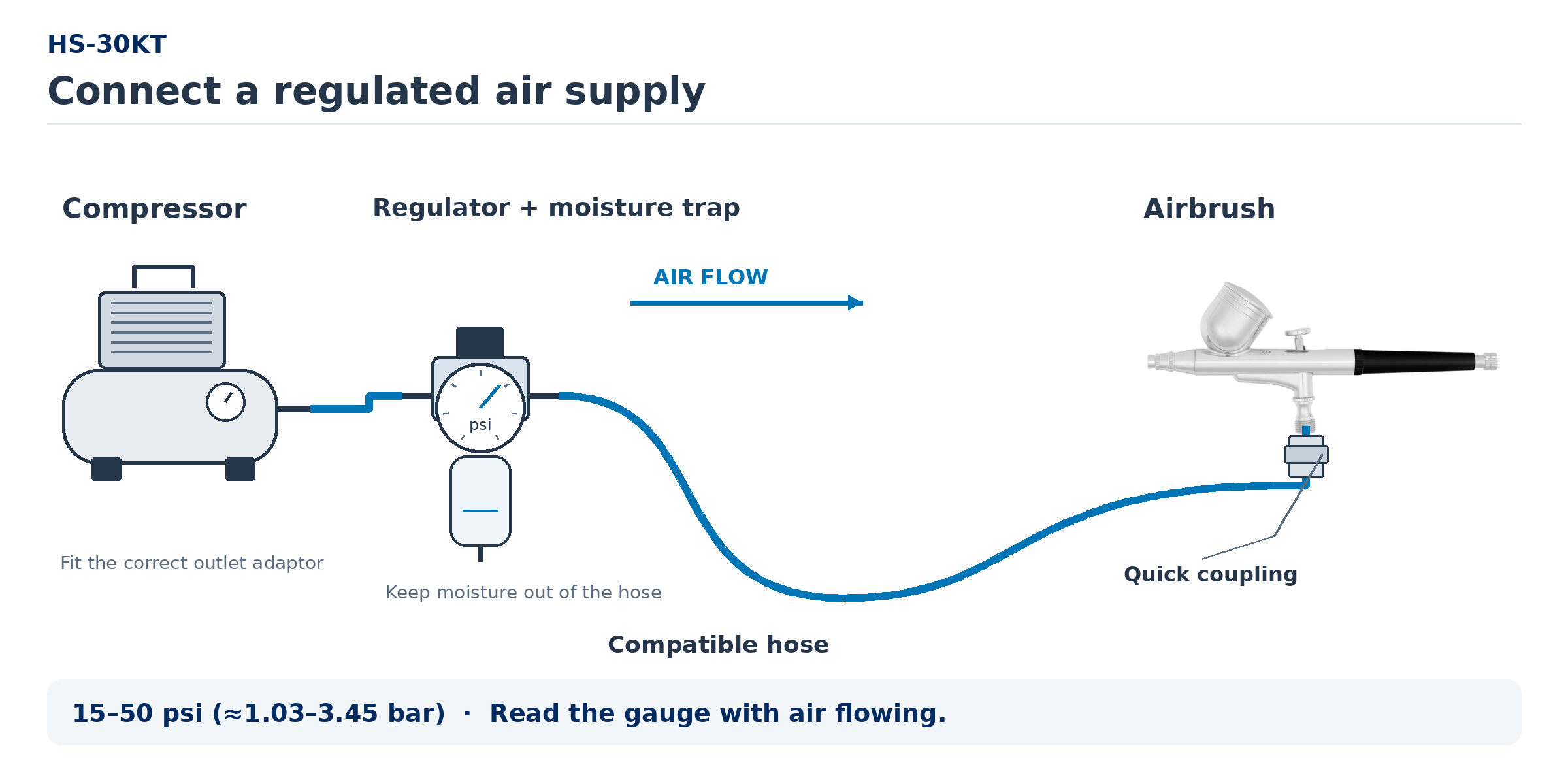

Luftversorgung anschließen und einstellen
- Schalten Sie vor dem Anschließen des Schlauchs den Kompressor aus und stellen Sie den Druckregler herunter.
- Verbinden Sie den geregelten Kompressorausgang über den Schlauch mit der Airbrush. Bei Verwendung der mitgelieferten Schnellkupplung montieren Sie deren passende Hälften an Airbrush und Schlauch und stecken sie vollständig zusammen. Prüfen Sie die Verriegelung, bevor Sie die Luftzufuhr öffnen.
- Prüfen Sie den korrekten Sitz aller Anschlüsse und den Schlauch auf Schäden. Verwenden Sie passende Anschlussstücke; versuchen Sie nicht, ein falsches Gewinde durch stärkeres Anziehen auszugleichen.
- Schalten Sie den Kompressor ein. Richten Sie die leere Airbrush auf den Reinigungsbehälter und betätigen Sie den Hebel nur für Luft. (Abb. 2)
- Lesen Sie das Reglermanometer bei strömender Luft ab. Beginnen Sie am unteren Ende des Betriebsbereichs und erhöhen Sie den Druck beim Sprühtest nur nach Bedarf. Halten Sie 15–50 psi (etwa 1,03–3,45 bar) ein.
- Lassen Sie den Hebel los und prüfen Sie auf Undichtigkeiten. Schalten Sie bei einem undichten Anschluss das System aus und machen Sie es drucklos, bevor Sie den Anschluss neu setzen.
Der Druck im Kompressortank entspricht nicht unbedingt dem Druck an der Airbrush. Verwenden Sie das Manometer am geregelten Ausgang und prüfen Sie die Einstellung bei strömender Luft. Die hintere Nadelhubschraube regelt die Farbmenge; sie ersetzt keinen Luftdruckregler.
Farbe vorbereiten
- Wählen Sie eine für Airbrush und den Untergrund geeignete Farbe. Beachten Sie die Herstellerangaben zu Mischen, Verdünnen und Trocknen.
- Rühren Sie die Farbe in einem separaten Gefäß gründlich um. Geben Sie nur den empfohlenen Verdünner in kleinen Mengen hinzu. Spritzfertige Farben benötigen gegebenenfalls keine weitere Verdünnung.
- Entfernen Sie Klumpen und getrocknete Partikel mit einem geeigneten Farbsieb. Verwenden Sie eine feine, gut fließende Mischung, die durch die gewählte Düse passt.
- Bereiten Sie zunächst eine kleine Testmenge vor. Prüfen Sie Haftung und Verträglichkeit an einem Materialrest, bevor Sie das fertige Modell lackieren.
- Füllen Sie nur die benötigte Menge in den Becher und lassen Sie Platz unter dem Rand. Halten Sie die Airbrush mit dem Becher nach oben und vorhandene Deckelentlüftungen frei.
Eine milchähnliche Konsistenz ist eine erste optische Orientierung, kein festes Mischungsverhältnis. Farbtyp, Pigmentgröße, Düsengröße und Druck beeinflussen das Ergebnis. Erreichen Sie die Deckung mit mehreren dünnen Spritzgängen statt mit einer einzigen dicken Schicht.

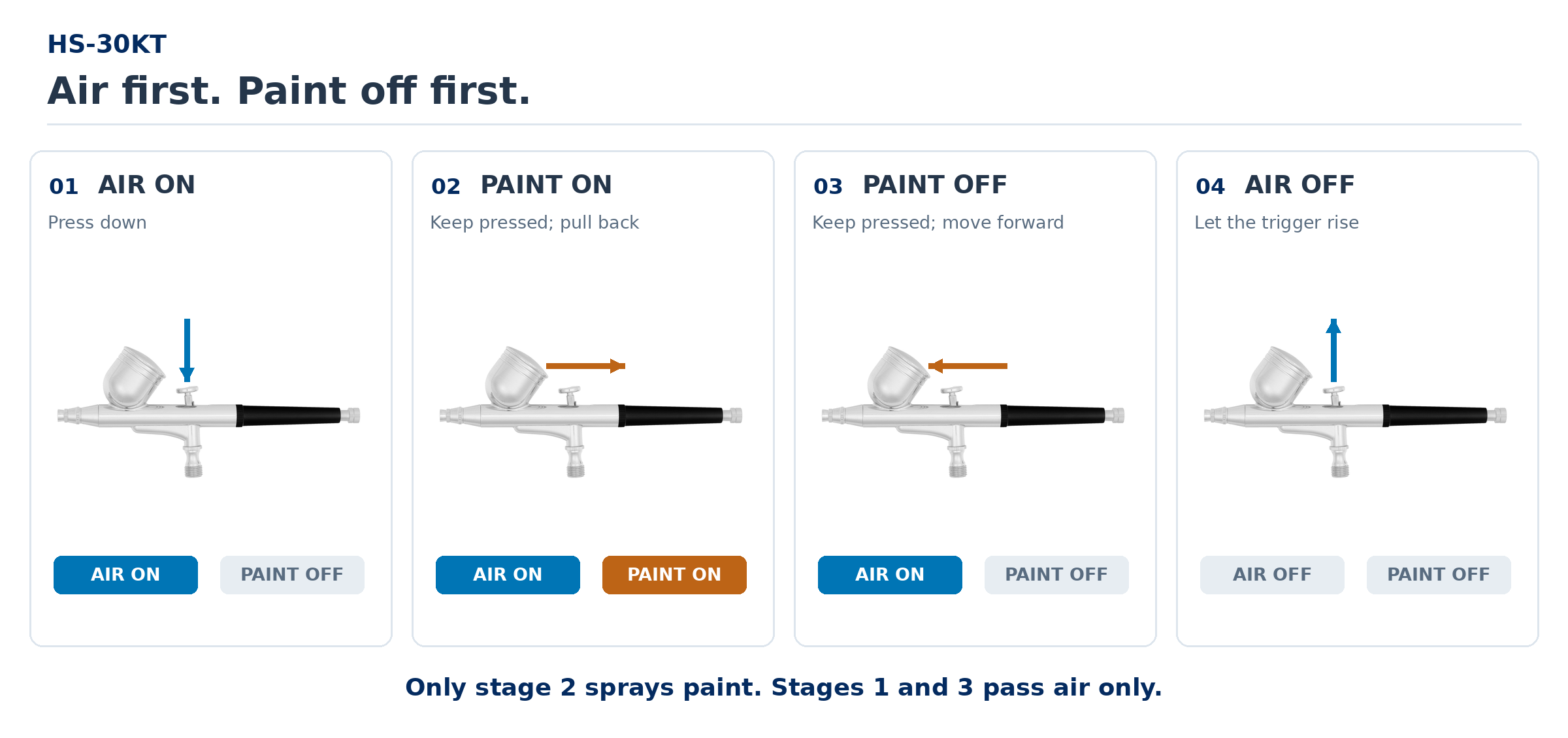

Hebelbetätigung üben
Führen Sie den ersten Funktionstest mit wenig sauberem Wasser oder verträglicher Reinigungsflüssigkeit im Reinigungsbehälter durch. Prüfen Sie die Bedienfolge vor dem Einfüllen von Farbe. (Abb. 3)
- Halten Sie die Airbrush wie einen Stift, mit dem Zeigefinger auf dem oberen Hebel. Halten Sie den Farbbecher aufrecht.
- Luft ein: Drücken Sie den Hebel gerade nach unten, ohne ihn zurückzuziehen. Es darf nur Luft austreten.
- Farbe ein: Halten Sie den Hebel gedrückt und ziehen Sie ihn allmählich zurück. Ein kleiner Weg liefert wenig Farbe; ein größerer Weg erhöht die Menge.
- Farbe aus: Schieben Sie den weiterhin gedrückten Hebel vollständig nach vorn.
- Luft aus: Lassen Sie den Hebel hochkommen. Üben Sie diese Reihenfolge, bis sie flüssig gelingt.
In der Stellung für reine Luft darf nur Luft austreten. Flüssigkeit muss stoppen, sobald der Hebel in diese Stellung zurückkehrt. Ist dies nicht der Fall, trennen Sie die Luftversorgung und prüfen Sie Nadelsitz und Sauberkeit, bevor Sie fortfahren.
Wird der Hebel vor dem Herunterdrücken zurückgezogen, kann Farbe an der Spitze verbleiben. Der nächste Luftstoß kann sie auf das Werkstück spritzen. Halten Sie die Reihenfolge ein: „Zuerst Luft → dann Farbe → zuerst Farbe aus → zuletzt Luft aus.“
Farbmenge einstellen und sprühen
- Drehen Sie bei losgelassenem Hebel die hintere Einstellschraube im Uhrzeigersinn, um den verfügbaren Nadelhub zu verringern, oder gegen den Uhrzeigersinn, um ihn zu vergrößern. Beginnen Sie mit einer kleinen Farböffnung. Drehen Sie die Schraube niemals mit Gewalt gegen den Anschlag.
- Halten Sie die Airbrush für die erste Übung etwa 7,5 cm vom Testkarton entfernt. Richten Sie sie auf die Abfallfläche neben dem geplanten Strich.
- Bewegen Sie zunächst die Hand, drücken Sie für Luft nach unten und ziehen Sie dann allmählich für Farbe zurück. Führen Sie die Airbrush gleichmäßig über den Karton.
- Stoppen Sie die Farbe vor der Luft und führen Sie die Bewegung über das Strichende hinaus fort.
- Prüfen Sie das Ergebnis. Verändern Sie jeweils nur Verdünnung, Farbmenge oder geregelten Druck und testen Sie erneut. Bleiben Sie im Betriebsdruckbereich.
- Gehen Sie für feinere Linien näher heran und verringern Sie die Farbmenge. Ein größerer Abstand ergibt ein breiteres, weicheres Spritzbild. Verweilen Sie nicht an einer Stelle, sonst können Läufer entstehen.
- Tragen Sie dünne, überlappende Spritzgänge auf. Halten Sie vor einer weiteren Schicht oder dem Entfernen der Abdeckung die vorgeschriebene Trocknungszeit der Farbe ein.
Üben Sie eine gleichmäßige Linie mit sauberem Anfang und Ende. Soll sie an einem genauen Punkt beginnen, nähern Sie sich mit bereits strömender Luft und geben Sie beim Überqueren des Punktes Farbe hinzu. Stoppen Sie am Ende die Farbe und bewegen Sie die Airbrush kurz mit reiner Luft weiter.
Farbwechsel oder Pause
- Beenden Sie das Sprühen und entleeren Sie die restliche Farbe in einen geeigneten Abfallbehälter.
- Wischen Sie den Becher mit einem fusselfreien Tuch oder weichen Pinsel aus, angefeuchtet mit geeignetem Reiniger. Schieben Sie keine getrocknete Farbe in den Farbkanal.
- Füllen Sie etwas frischen Reiniger ein und sprühen Sie ihn in den Reinigungsbehälter, bis er klar austritt. Wiederholen Sie dies bei verbleibender Färbung.
- Entleeren Sie den Reiniger vor dem Einfüllen der nächsten Farbe. Reinigen Sie beim Wechsel zwischen unverträglichen Farbsystemen gründlich mit einer vom Farbhersteller empfohlenen geeigneten Zwischenspülung.
- Reinigen Sie die Airbrush vor längeren Pausen, damit keine Farbe im Becher, in der Düse oder an der Nadel antrocknet. Stellen Sie sie in den Halter.
Tauchen Sie die montierte Airbrush nicht in Reiniger und lassen Sie sie nicht darin einweichen. Kratzen Sie die Düse nicht mit Draht, Bohrer oder hartem Werkzeug aus. Verschließen Sie den Sprühkopf nicht mit einem Finger, um Flüssigkeit rückwärts zu drücken; spülen Sie nach vorn und befolgen Sie die nachstehende Wartung.
Arbeit beenden
- Spülen Sie den Farbkanal wie oben beschrieben; lassen Sie Belüftung oder Absaugung weiterlaufen.
- Schalten Sie den Kompressor aus und sperren Sie die Luftzufuhr ab. Richten Sie die Düse in den Reinigungsbehälter und lassen Sie den restlichen Schlauchdruck über den Hebel ab. Trennen Sie den Schlauch erst, wenn er drucklos ist.
- Reinigen Sie Nadel und vordere Kappen wie unter Nadel und Kappen reinigen beschrieben. Prüfen Sie auf Schäden und Farbablagerungen.
- Bauen Sie die Airbrush wieder zusammen und führen Sie den dort beschriebenen kurzen Funktionstest durch. Schalten Sie anschließend wieder aus, lassen Sie den Druck ab und trennen Sie die Versorgung.
- Lassen Sie den Becher leer und die Airbrush sauber und trocken. Entleeren Sie Wasserabscheider oder Kompressortank gemäß dessen Anleitung. Lagern Sie die Airbrush mit geschützter Nadel.
Anhang
Wartung
Arbeiten Sie bei guter Beleuchtung über einer sauberen Schale. Halten Sie Kleinteile geordnet und verwenden Sie die Teileübersicht zur Zuordnung. Zur normalen Reinigung müssen Hebel, Luftventilmechanismus und Nadelführungsdichtung nicht ausgebaut werden.

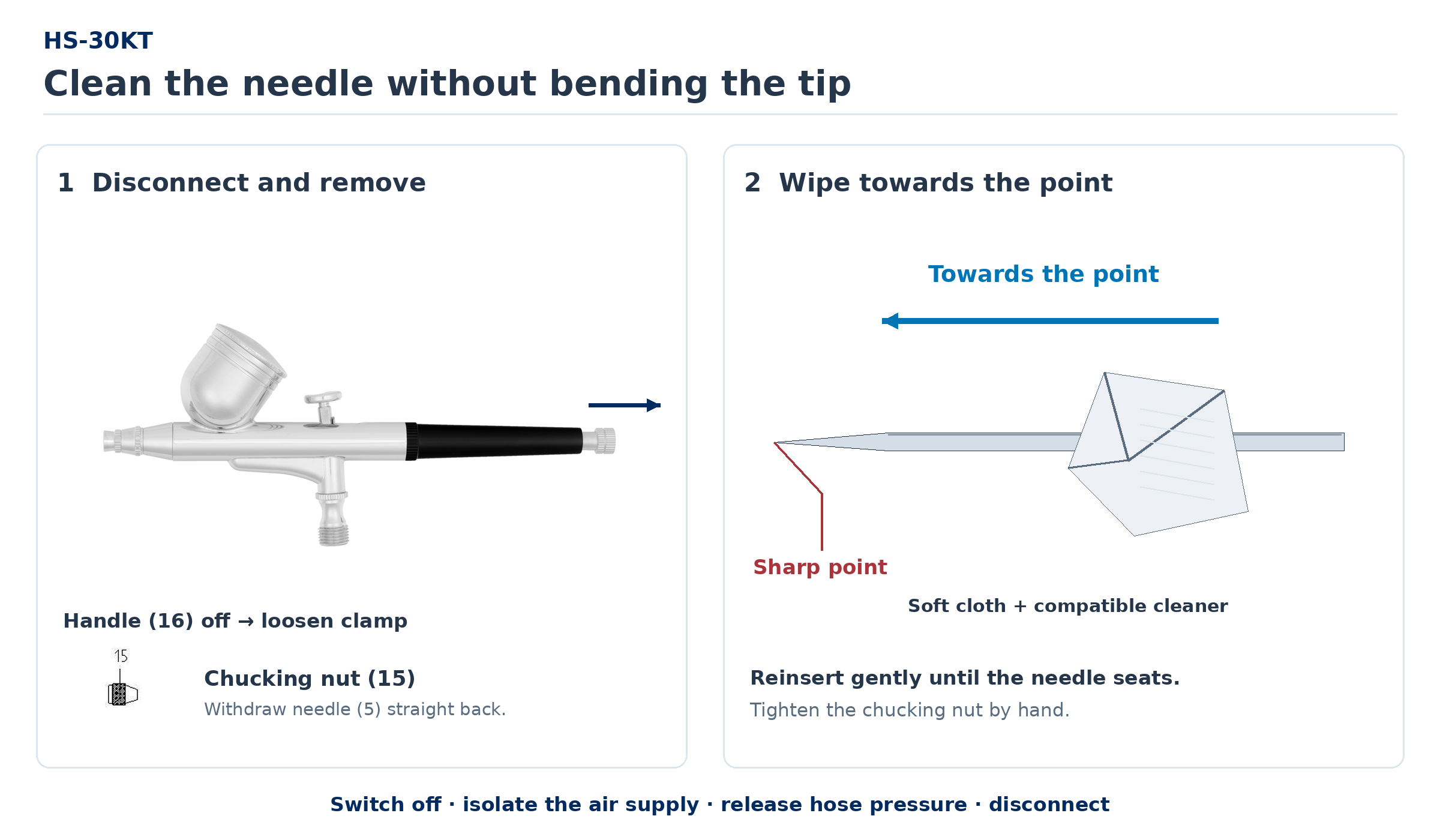

Nadel und Kappen reinigen
- Spülen Sie die Airbrush, sperren Sie die Luftzufuhr ab, lassen Sie den Druck ab und trennen Sie den Schlauch.
- Schrauben Sie das hintere Griffstück (16) ab. Lösen Sie die Nadelspannmutter (15) von Hand.
- Ziehen Sie die Nadel (5) gerade nach hinten heraus. Wird sie durch getrocknete Farbe festgehalten, weichen Sie die Ablagerungen mit verträglichem Reiniger auf; ziehen Sie nicht mit Gewalt.
- Wischen Sie die Nadel mit einem weichen, reinigerfeuchten Tuch vom Schaft zur Spitze ab. Halten Sie die Spitze von Ihren Fingern fern und verbiegen Sie sie nicht. (Abb. 5)
- Schrauben Sie Nadelkappe (1) und Düsenkappe (2) ab. Entfernen Sie Farbreste mit weichem Pinsel und geeignetem Reiniger. Halten Sie Reiniger vom Luftventilmechanismus fern und prüfen Sie die Düse, ohne sie unnötig auszubauen.
- Montieren Sie die sauberen vorderen Kappen und Dichtungen. Führen Sie die saubere Nadel bei ruhendem Hebel vorsichtig nach vorn, bis sie gerade in der Düse anliegt. Stoppen Sie bei Widerstand; drücken oder drehen Sie die Spitze nicht mit Kraft in den Sitz.
- Ziehen Sie die Spannmutter von Hand fest und montieren Sie das hintere Griffstück. Prüfen Sie die freie Rückkehr des Hebels.
- Schließen Sie für einen Test mit wenig sauberem Wasser oder verträglichem Reiniger die geregelte Luft wieder an. Drücken Sie den Hebel zunächst nur nach unten, ohne ihn zurückzuziehen: Es darf keine Flüssigkeit sprühen. Geben Sie dann Flüssigkeit frei und prüfen Sie gleichmäßiges Sprühen und sauberes Stoppen. Leeren Sie den Becher, schalten Sie aus, lassen Sie den Druck ab und trennen Sie erneut.
Nadel und Düse bilden ein Präzisionspaar. Eine verbogene Nadel oder beschädigte Düse muss ersetzt werden. Gewaltsames Einsetzen der Nadel kann die Düse aufspalten und dauerhaften Farbaustritt verursachen.
Nadel- und Düsengröße wechseln
Verwenden Sie zusammenpassende Nadel und Düse: Ø0,2 mm, Ø0,3 mm und Ø0,5 mm. Die Nenngröße bezeichnet den passenden Nadel-Düsen-Satz, nicht den Durchmesser des Nadelschafts. Verwenden Sie Teile für dieses Modell.
- Spülen Sie die Airbrush, machen Sie sie drucklos und trennen Sie sie. Entfernen Sie wie oben beschrieben das hintere Griffstück, lösen Sie die Spannmutter und ziehen Sie die Nadel heraus.
- Entfernen Sie Nadelkappe (1) und Düsenkappe (2). Bewahren Sie den O-Ring der Düsenkappe (4) sicher auf.
- Setzen Sie den mitgelieferten Schlüssel (29) auf die Schlüsselflächen der eingeschraubten Düse (3). Schrauben Sie die Düse vorsichtig heraus. Greifen Sie die Düsenspitze nicht mit einer Zange.
- Setzen Sie die Ersatzdüse der gewünschten Größe ein. Setzen Sie das Gewinde gerade an und ziehen Sie die Düse mit dem Schlüssel nur vorsichtig bis zum Sitz an. Niemals mit Gewalt festziehen.
- Montieren Sie die richtige Düsenkappe samt Dichtung und die Nadelkappe. Enthält der Ersatzsatz eine größenabhängige Kappe, verwenden Sie diese passende Kappe.
- Setzen Sie eine Nadel derselben Nenngröße wie die Düse gemäß Nadel und Kappen reinigen ein. Ziehen Sie die Spannmutter von Hand fest und montieren Sie das hintere Griffstück.
- Testen Sie mit verträglicher Reinigungsflüssigkeit. Prüfen Sie auf Lecks, Blasen im Becher, ungleichmäßiges Spritzbild oder Flüssigkeitsaustritt in der reinen Luftstellung. Beheben Sie alle Fehler vor dem Einfüllen von Farbe.
Die Bauteile der vorderen Baugruppe finden Sie in (Abb. 6).
Die HS-30 besitzt eine kleine eingeschraubte Düse. Ihr Gewinde kann bei zu starkem Anziehen abbrechen. Bauen Sie sie bei normalen Farbwechseln nicht aus. Passt ein Teil nicht leicht in seinen Sitz, prüfen Sie Größe und Ausrichtung, bevor Sie fortfahren.
Regelmäßige Prüfung
- Vor jedem Einsatz: Nadelspitze, Schlauch und Anschlüsse prüfen; freie Hebelbewegung prüfen und einen Flüssigkeitstest durchführen.
- Bei jedem Farbwechsel: Becher und Farbkanal spülen, bevor Rückstände antrocknen.
- Nach jedem Einsatz: Nadel und Kappen reinigen, Becher leeren und trocken lagern.
- Bleibt ein Fehler nach der Reinigung bestehen, lassen Sie Düse, Dichtungen und Mechanismus vom Händler prüfen. Stellen Sie die Nadelabdichtung nicht ein und zerlegen Sie das Luftventil nicht ohne die richtigen Serviceanweisungen.
Fehlerbehebung
Sperren Sie vor dem Öffnen der Airbrush oder Korrigieren eines Anschlusses die Luftzufuhr ab, lassen Sie den Druck ab und trennen Sie die Verbindung. Schließen Sie nur für einen kontrollierten Funktionstest wieder an.
| Symptom | Prüfung / Abhilfe |
|---|---|
| Keine Luft | Luftversorgung, Regler, Schlauch und Kupplung prüfen. |
| Luft, aber keine Farbe | Becher nachfüllen, Farbkanal reinigen sowie Verdünnung und Nadelklemmung prüfen. |
| Spucken | Nadelspitze und Kappen reinigen; Farbvorbereitung und Druck bei strömender Luft prüfen. |
| Blasen im Farbbecher | Sitz der Kopfbaugruppe prüfen; Düse und Dichtungen kontrollieren. |
| Farbe in reiner Luftstellung | Nadel reinigen und neu einsetzen; auf Beschädigungen prüfen. |
| Schwergängiger Hebel oder Nadel | Farbablagerungen aufweichen und entfernen; bei anhaltendem Klemmen Service aufsuchen. |
| Läufer oder verlaufende Linien | Farbmenge verringern, gleichmäßig weiterbewegen und Schichten trocknen lassen. |
Teileübersicht
| Zeichnungsnummer | Komponente |
|---|---|
| 1 | Nadelkappe |
| 2 | Düsenkappe |
| 3 | Düse |
| 4 | O-Ring der Düsenkappe |
| 5 | Nadel |
| 6 | O-Ring der Nadelführung |
| 7 | Nadelführung |
| 8 | Farbbecherdeckel |
| 9 | Bedienhebel / Abzug |
| 10 | Hebelführung |
| 11 | Anschlag |
| 12 | Feder |
| 13 | Federgehäuse |
| 14 | Nadelspannführung |
| 15 | Nadelspannmutter |
| 16 | Hinteres Griffstück |
| 17 | Nadelhub-Einstellschraube |
| 18 | Führungsschraube |
| 19 | O-Ring der Hebelführung |
| 20 | O-Ring des Luftventils |
| 21 | Ventilkörper |
| 22 | O-Ring der Ventilstange |
| 23 | Ventilstange |
| 24 | Ventilfeder |
| 25 | Ventilschraube |
| 26 | Schlauchanschlussmutter |
| 27 | O-Ring des Schlauchanschlusses |
| 28 | Schlauchanschluss |
| 29 | Düsenschlüssel |
Lagerung
Lagern Sie die saubere, trockene Airbrush im Etui oder einem geschützten Halter mit aufgesetzter Nadelkappe. Bewahren Sie passende Ersatznadeln und Düsen zusammen auf und schützen Sie die Nadelspitzen. Lagern Sie Farben und Reiniger in den beschrifteten Originalbehältern gemäß den Lieferantenangaben.
Verbraucherrechte und Garantie
Wenn Sie dieses Produkt als Neuware bei einem gewerblichen Verkäufer in der Europäischen Union kaufen und Verbraucher sind, haben Sie gesetzliche Rechte gegenüber dem Verkäufer, falls die Ware nicht dem Kaufvertrag entspricht. Der Verkäufer haftet für bei Lieferung vorhandene Mängel, die während des gesetzlichen Haftungszeitraums erkennbar werden. Bei Neuware beträgt dieser mindestens 2 Jahre ab Lieferung; längere Fristen und Verlängerungen nach dem anwendbaren nationalen Recht bleiben unberührt.
Unter den gesetzlichen Voraussetzungen haben Sie Anspruch auf kostenlose Reparatur oder Ersatzlieferung und gegebenenfalls auf eine angemessene Preisminderung oder Rücktritt vom Kaufvertrag. Nationale Regeln zu Beweislast, Mängelanzeige, Fristen und deren Verlängerung, auch nach einer Reparatur, bleiben anwendbar. Dieser Hinweis beschränkt Ihre zwingenden gesetzlichen Rechte nicht.
Normaler Verschleiß und Schäden, die nach der Lieferung durch überhöhten Druck, unverträgliche Chemikalien, unsachgemäße Reinigung oder andere Fehlanwendung entstehen, sind von einem Mangel zu unterscheiden, für den der Verkäufer gesetzlich haftet. Nadeln, Düsen und Dichtungen sind nicht pauschal ausgeschlossen: Beruht ihr Ausfall auf einem Sachmangel, bleiben Ihre gesetzlichen Rechte bestehen. Jeder Anspruch ist nach dem anwendbaren Recht zu prüfen.
Diese Anleitung gewährt für sich genommen keine zusätzliche freiwillige Garantie. Eine mit dem Produkt erteilte oder beim Kauf zugesagte Garantie unterliegt ihren Bedingungen und dem anwendbaren Recht und schränkt Ihre gesetzlichen Rechte nicht ein.
Service und Mängelansprüche
-
Wenden Sie sich an den Verkäufer und nennen Sie Modell, Düsengröße und Fehlerbild. Legen Sie einen Kaufbeleg oder einen anderen Nachweis über Kauf und Lieferdatum vor. Beschreiben Sie Luftdruck, Farbe, Verdünner und Reiniger. Diese Angaben erleichtern die Fehlerprüfung; sie ersetzen Ihre gesetzlichen Rechte nicht.
-
Vereinbaren Sie vor dem Versand die Rückgabe mit dem Verkäufer. Sperren Sie die Luftzufuhr ab, lassen Sie den Druck ab und trennen Sie die Airbrush, entleeren und reinigen Sie sie, soweit dies sicher möglich ist, schützen Sie die Nadel und verpacken Sie das Produkt transportsicher. Informieren Sie den Empfänger über verbleibende chemische Verunreinigungen. Die Originalverpackung ist hilfreich, aber keine Voraussetzung für Ihre gesetzlichen Rechte.
-
Für Arbeiten außerhalb gesetzlicher Mängelrechte oder einer anwendbaren Garantie lassen Sie sich vor Beauftragung eines kostenpflichtigen Services einen Kostenvoranschlag geben.
Produktunterlagen
Für Produktidentifikation und gegebenenfalls einschlägige Konformitätsunterlagen wenden Sie sich an Ihren Verkäufer oder KAVAN Europe s.r.o. Nennen Sie das genaue Modell HS-30KT oder HS-116C sowie vorhandene Chargen- oder Serienkennzeichnungen auf Produkt oder Verpackung. Beachten Sie die gesonderten Anleitungen und Kennzeichnungen des Kompressors und weiterer angeschlossener Geräte.
Entsorgung
Sammeln Sie Farb-, Verdünner- und Reinigungsreste in geeigneten geschlossenen Behältern. Beachten Sie die Sicherheitsdatenblätter und örtlichen Entsorgungsvorgaben; gießen Sie diese Flüssigkeiten nicht in den Abfluss. Erfragen Sie bei der örtlichen Sammelstelle die Entsorgung der Airbrush und mit Farbe oder Lösemitteln verunreinigter Teile. Führen Sie saubere Verpackungen dem Recycling zu. Entsorgen Sie separate elektrische Geräte nach deren Anleitung und den geltenden Sammelvorgaben.
