KAVAN Smart PRO MPSW15 Interrupteur magnétique - Notice d’utilisation

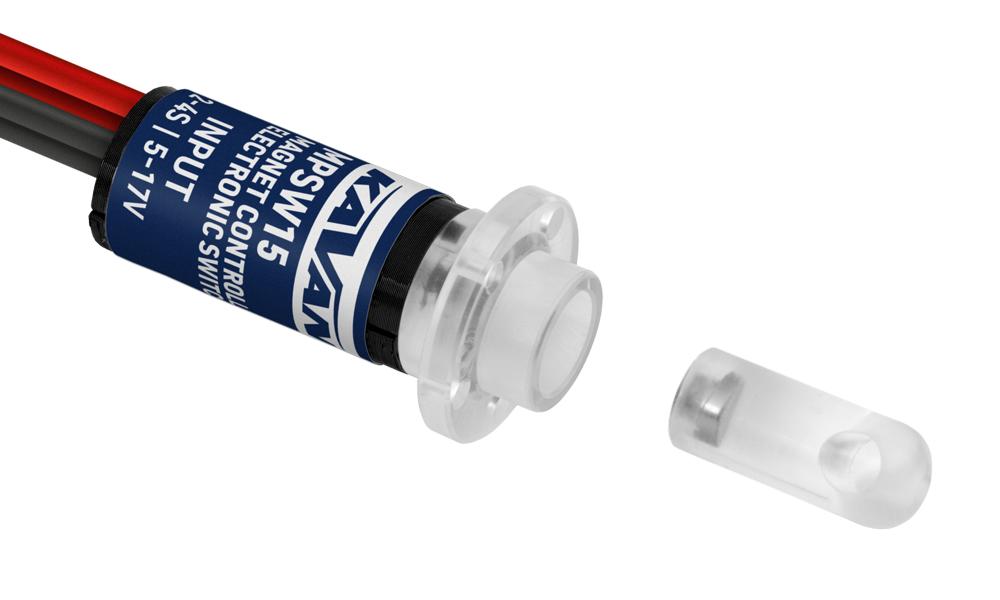

Interrupteur magnétique KAVAN Smart PRO MPSW15
Introduction
L’interrupteur magnétique KAVAN Smart PRO MPSW15 est un interrupteur numérique performant de type « REMOVE BEFORE FLIGHT ». Il fonctionne par activation magnétique. L’insertion de la goupille magnétique fournie dans l’ouverture coupe l’alimentation et ouvre le circuit. Son retrait met l’appareil sous tension et active le circuit connecté. Les LED s’allument lorsque la sortie est active.
Ce système permet de commander de façon sûre et fiable les récepteurs, les allumages et les autres équipements embarqués sans contacts mécaniques. L’interrupteur se commande par aimant et accepte différents types de charges, y compris inductives. Sa conception sans contact élimine l’usure due aux cycles de commutation ou au passage du courant.
Caractéristiques
- Indicateur LED de l’état de fonctionnement
- Commande fiable et sûre par aimant
- Sans usure
- Utilisation rapide et simple
Caractéristiques techniques
| Caractéristiques techniques | MPSW15 |
|---|---|
| Dimensions | (Ø22,5/Ø15)×42 mm |
| Poids avec câbles | 16 g |
| Câbles | 4×1 mm² (17 AWG) |
| Connecteurs | — |
| Courant continu | 15 A |
| Courant de pointe (2 s) | 25 A |
| Courant à l’arrêt | < 3 µA |
| Température de fonctionnement | −20–85 °C |
| Plage de tension commutée | 5–17 V |
| LED d’état | Oui |
Partie principale
Installation
Branchez l’appareil selon les repères d’entrée et de sortie commutée portés sur le produit. Voir la. Respectez la polarité :
- Fil rouge : positif (+).
- Fil noir : négatif (−).
Nous recommandons vivement des connecteurs détrompés pour éviter une inversion de polarité susceptible d’endommager l’interrupteur. Un aimant est fourni.
Utilisation
- Insérez la goupille magnétique fournie pour couper la sortie.
- Retirez la goupille pour activer la sortie. Les LED s’allument pour indiquer la mise sous tension.
Annexe
Fabricant
L’interrupteur magnétique KAVAN Smart PRO MPSW15 est fabriqué en Tchéquie par MAV Sense s.r.o.
E-mail : info@mavsense.com | Site : www.mavsense.com
Recyclage (Union européenne)
Les équipements électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les ordures ménagères. Ils doivent être remis à un centre spécialisé de collecte et de recyclage. Dans les pays de l’UE (Union européenne), les appareils électriques ne doivent pas suivre la filière des déchets ménagers ordinaires (DEEE – déchets d’équipements électriques et électroniques, directive 2012/19/UE). Vous pouvez déposer les appareils inutilisés au centre de collecte ou de recyclage le plus proche, où ils seront éliminés ou recyclés gratuitement et en sécurité. Vous contribuez ainsi à la protection de l’environnement.
Déclaration UE de conformité
KAVAN Europe s.r.o. déclare que l’interrupteur magnétique KAVAN Smart PRO MPSW15 satisfait aux exigences essentielles des directives européennes applicables en matière de compatibilité électromagnétique. Le texte intégral de la déclaration UE de conformité est disponible sur www.kavanrc.com/doc.
Garantie
Les produits KAVAN Europe s.r.o. bénéficient d’une garantie conforme aux exigences légales en vigueur dans votre pays. Pour la faire valoir, contactez le revendeur auprès duquel vous avez acheté l’appareil. La garantie exclut les défauts causés par les accidents, une utilisation inappropriée, un branchement incorrect, une inversion de polarité, un entretien tardif, incorrect, absent ou réalisé par une personne non autorisée, l’utilisation d’accessoires autres que ceux d’origine KAVAN Europe s.r.o., des modifications ou réparations non effectuées par KAVAN Europe s.r.o. ou son service agréé, des dommages accidentels ou volontaires, l’usure normale, un fonctionnement hors spécifications ou l’emploi avec des appareils d’autres fabricants. Lisez les fiches d’information correspondantes dans la documentation du produit.
Demandez les réparations sous garantie au magasin où vous avez acheté le produit. Si possible, utilisez l’emballage d’origine pour renvoyer le produit au service après-vente. Joignez une description datée de son utilisation et du défaut, ainsi que votre adresse complète et votre numéro de téléphone.
Joignez une preuve d’achat à toute demande de garantie.
