KAVAN Smart PRO Interface USB-C - Notice d’utilisation

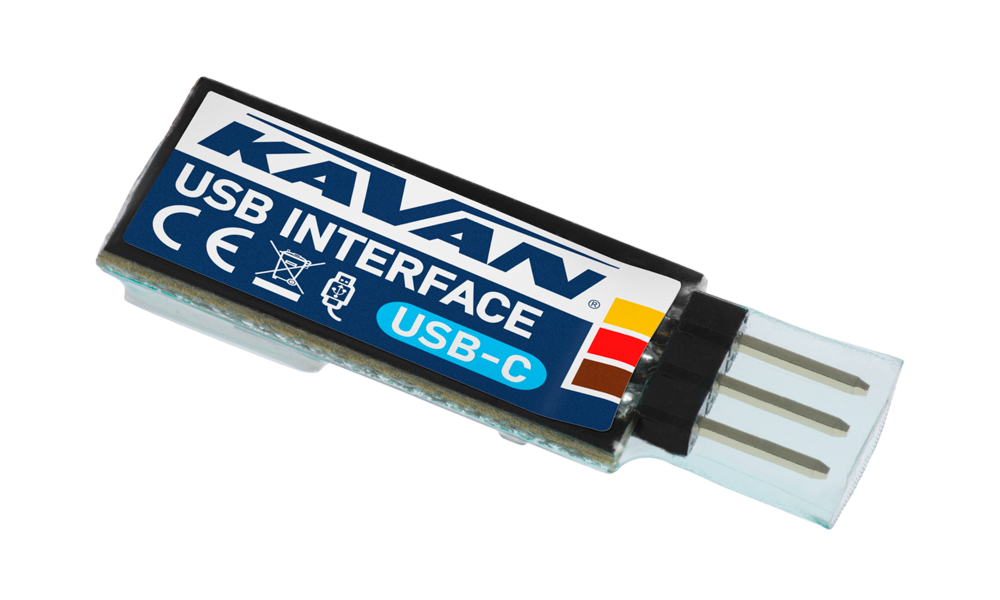

Interface USB-C KAVAN Smart PRO
Introduction
L’interface USB-C KAVAN Smart PRO relie les appareils compatibles KAVAN Smart PRO et MAV Sense à un PC pour leur configuration, la mise à jour du firmware et le transfert des données télémétriques.
Caractéristiques
- Mise à jour des appareils compatibles avec MAV Manager.
- Téléchargement des données enregistrées par les capteurs.
- Affichage de la télémétrie en temps réel sur le PC.
- Configuration des appareils et enregistrement de sauvegardes.
- Connecteur USB Type-C (USB 2.0).
Caractéristiques techniques
| Dimensions | 33×12×6 mm |
|---|---|
| Masse | 2 g |
| Connecteur USB | USB Type-C (USB 2.0) |
| Tension d’alimentation | 5 V nominal depuis le PC ; 4,5–5,5 V |
| Température de fonctionnement | −20–85 °C |
| Système d’exploitation | Windows 7 ou ultérieur ; vérifiez les exigences des versions de MAV Manager et du pilote installées |
Partie principale
Installation
- Branchez l’interface au PC avec un câble de données USB-A vers USB-C. Le câble n’est pas fourni ; la longueur maximale recommandée est de 3 m.
- Le système d’exploitation installe généralement le pilote automatiquement. L’interface apparaît ensuite dans le Gestionnaire de périphériques comme un port COM virtuel. Voir la (Fig. 1).
- Si l’installation automatique échoue, installez le pilote Silicon Labs USB-to-UART VCP adapté.
- Installez MAV Manager et vérifiez sa configuration système requise.
Mise à jour d’un appareil connecté
- Débranchez l’appareil de son installation habituelle et retirez les accessoires raccordés, en suivant sa propre notice.
- Branchez l’interface USB au PC, lancez MAV Manager, ouvrez Tools → Device Updater et sélectionnez le bon port COM.
- Reliez l’appareil à l’interface USB par le port indiqué dans sa notice. Pour un T70 ou un T75, utilisez le port Data et branchez l’alimentation externe sur B1 ou B2, comme décrit dans cette notice.
- Sélectionnez le fichier
*.BINadapté à l’appareil connecté et cliquez sur Update. Voir la (Fig. 2). - Attendez la fin de la mise à jour, puis débranchez l’appareil.
L’ancienne illustration de branchement montre une prise Mini-USB. Pour l’interface USB-C actuelle, utilisez un câble de données USB-A vers USB-C. Consultez la notice de l’appareil connecté pour choisir le bon port et déterminer si une alimentation externe est nécessaire.
Annexe
Fabricant
L’interface USB-C KAVAN Smart PRO est fabriquée en Tchéquie par MAV Sense s.r.o.
E-mail : info@mavsense.com | Site : www.mavsense.com
Recyclage (Union européenne)
Les équipements électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les ordures ménagères. Ils doivent être remis à un centre spécialisé de collecte et de recyclage. Dans les pays de l’UE (Union européenne), les appareils électriques ne doivent pas suivre la filière des déchets ménagers ordinaires (DEEE – déchets d’équipements électriques et électroniques, directive 2012/19/UE). Vous pouvez déposer les appareils inutilisés au centre de collecte ou de recyclage le plus proche, où ils seront éliminés ou recyclés gratuitement et en sécurité. Vous contribuez ainsi à la protection de l’environnement.
Déclaration UE de conformité
KAVAN Europe s.r.o. déclare que l’interface USB-C KAVAN Smart PRO satisfait aux exigences essentielles des directives européennes applicables en matière de compatibilité électromagnétique. Le texte intégral de la déclaration UE de conformité est disponible sur www.kavanrc.com/doc.
Garantie
Les produits KAVAN Europe s.r.o. bénéficient d’une garantie conforme aux exigences légales en vigueur dans votre pays. Pour la faire valoir, contactez le revendeur auprès duquel vous avez acheté l’appareil. La garantie exclut les défauts causés par les accidents, une utilisation inappropriée, un branchement incorrect, une inversion de polarité, un entretien tardif, incorrect, absent ou réalisé par une personne non autorisée, l’utilisation d’accessoires autres que ceux d’origine KAVAN Europe s.r.o., des modifications ou réparations non effectuées par KAVAN Europe s.r.o. ou son service agréé, des dommages accidentels ou volontaires, l’usure normale, un fonctionnement hors spécifications ou l’emploi avec des appareils d’autres fabricants. Lisez les fiches d’information correspondantes dans la documentation du produit.
Demandez les réparations sous garantie au magasin où vous avez acheté le produit. Si possible, utilisez l’emballage d’origine pour renvoyer le produit au service après-vente. Joignez une description datée de son utilisation et du défaut, ainsi que votre adresse complète et votre numéro de téléphone.
Une installation incorrecte, une fixation ou un refroidissement insuffisant, des contraintes sur les câbles, une inversion de polarité et un fonctionnement hors limites ne sont pas couverts. Protégez l’appareil de la chaleur excessive, de l’humidité et de la poussière, et ne le laissez pas longtemps en plein soleil.
