KAVAN Smart PRO USB-C rozhranie - Návod na použitie

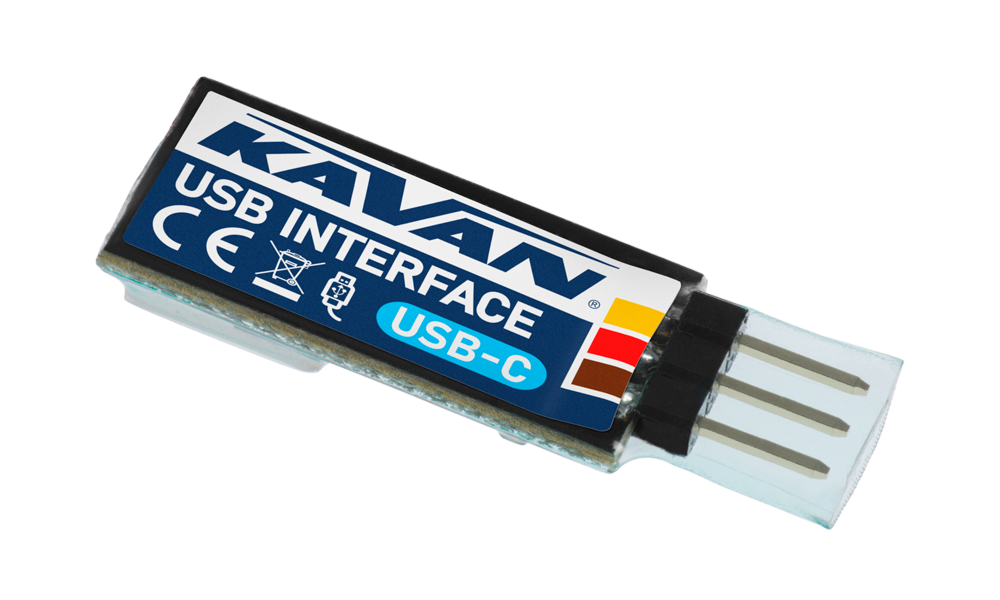

KAVAN Smart PRO USB-C rozhranie
KAV16.21534

KAVAN Smart PRO USB-C rozhranie

Úvod​

Rozhranie KAVAN Smart PRO USB-C prepája kompatibilné zariadenia KAVAN Smart PRO a MAV Sense s počítačom na nastavovanie, aktualizáciu firmvéru a prenos telemetrických dát.

Vlastnosti​

  • Aktualizácia kompatibilných zariadení pomocou MAV Manager.
  • Sťahovanie zaznamenaných dát zo senzorov.
  • Zobrazenie živej telemetrie na počítači.
  • Nastavovanie zariadení a ukladanie záloh.
  • Konektor USB Type-C (USB 2.0).

Technické údaje​

Rozmery33×12×6 mm
Hmotnosť2 g
USB konektorUSB Type-C (USB 2.0)
Napájacie napätieMenovite 5 V z PC; 4,5–5,5 V
Prevádzková teplota−20–85 °C
Operačný systémWindows 7 alebo novší; overte požiadavky nainštalovaných verzií MAV Manager a ovládača
Virtuálny COM port v Správcovi zariadení Windows

Hlavná časť​

Inštalácia​

  1. Rozhranie pripojte k počítaču pomocou dátového kábla USB-A na USB-C. Kábel nie je súčasťou balenia; odporúčaná maximálna dĺžka je 3 m.
  2. Operačný systém zvyčajne nainštaluje ovládač automaticky. Rozhranie sa potom zobrazí v Správcovi zariadení ako virtuálny COM port. Pozrite (Obr. 1).
  3. Ak automatická inštalácia zlyhá, nainštalujte zodpovedajúci ovládač Silicon Labs USB-to-UART VCP.
  4. Nainštalujte MAV Manager a overte jeho systémové požiadavky.

Aktualizácia pripojeného zariadenia​

  1. Odpojte zariadenie od jeho bežného zapojenia a odpojte pripojené príslušenstvo podľa jeho návodu.
  2. Pripojte USB rozhranie k počítaču, spustite MAV Manager, otvorte Tools → Device Updater a vyberte správny COM port.
  3. Zariadenie pripojte k USB rozhraniu pomocou portu určeného v jeho návode. Pri T70 alebo T75 použite port Data a pripojte externé napájanie cez B1 alebo B2 podľa príslušného návodu.
  4. Vyberte správny súbor *.BIN pre pripojené zariadenie a stlačte Update. Pozrite (Obr. 2).
  5. Počkajte na dokončenie aktualizácie a potom zariadenie odpojte.
Pripojenie zariadenia cez USB rozhranie (starší obrázok s Mini-USB)
Poznámka

Starší obrázok zapojenia zobrazuje Mini-USB. Pre súčasné rozhranie USB-C použite dátový kábel USB-A na USB-C. Správny port zariadenia a prípadné externé napájanie zvoľte podľa návodu pripojeného zariadenia.

Príloha​

Výrobca​

Rozhranie KAVAN Smart PRO USB-C vyrába v Českej republike spoločnosť MAV Sense s.r.o.

E-mail: info@mavsense.com | Web: www.mavsense.com

Recyklácia (Európska únia)​

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.

EÚ vyhlásenie o zhode​

KAVAN Europe s.r.o. týmto vyhlasuje, že rozhranie KAVAN Smart PRO USB-C spĺňa základné požiadavky príslušných smerníc EÚ týkajúcich sa elektromagnetickej kompatibility. Úplné znenie EÚ vyhlásenia o zhode je k dispozícii na www.kavanrc.com/doc.

Záruka​

Na výrobky KAVAN Europe s.r.o. sa vzťahuje záruka spĺňajúca platné právne požiadavky vašej krajiny. Pri uplatnení záruky sa obráťte na predajcu, u ktorého ste zariadenie zakúpili. Záruka sa nevzťahuje na poruchy spôsobené haváriou, nesprávnym použitím, chybným zapojením, prepólovaním, oneskorenou, nesprávnou či nevykonanou údržbou alebo údržbou neoprávnenými osobami, použitím iného než originálneho príslušenstva KAVAN Europe s.r.o., úpravami alebo opravami nevykonanými spoločnosťou KAVAN Europe s.r.o. či jej autorizovaným servisom, náhodným alebo úmyselným poškodením, bežným opotrebovaním, prevádzkou mimo špecifikácií alebo v spojení so zariadeniami iných výrobcov. Preštudujte príslušné informačné listy v dokumentácii výrobku.

Záručné opravy uplatňujte v predajni, kde ste výrobok zakúpili. Ak je to možné, pri odosielaní výrobku do servisu použite pôvodný obal. Priložte opis používania a poruchy s dátumom spolu s úplnou adresou a telefónnym číslom.

Záruka nekryje nesprávnu inštaláciu, nedostatočné upevnenie alebo chladenie, mechanické namáhanie káblov, prepólovanie ani prevádzku mimo stanovených medzí. Chráňte zariadenie pred nadmerným teplom, vlhkosťou a prachom a nenechávajte ho dlhodobo na priamom slnku.
