KAVAN Smart PRO USB-C Interface - Bedienungsanleitung

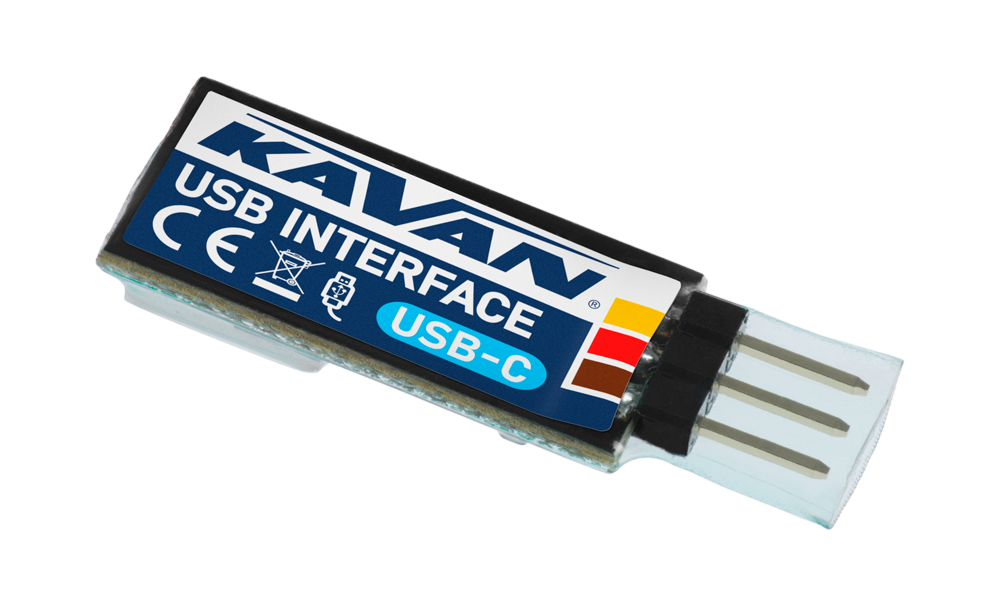

KAVAN Smart PRO USB-C Interface
Einleitung
Das KAVAN Smart PRO USB-C Interface verbindet kompatible KAVAN Smart PRO und MAV Sense Geräte mit einem PC zur Konfiguration, Firmware-Aktualisierung und Übertragung von Telemetriedaten.
Eigenschaften
- Aktualisierung kompatibler Geräte mit MAV Manager.
- Herunterladen aufgezeichneter Sensordaten.
- Anzeige von Live-Telemetrie am PC.
- Konfiguration von Geräten und Speichern von Sicherungen.
- USB-Type-C-Anschluss (USB 2.0).
Technische Daten
| Abmessungen | 33×12×6 mm |
|---|---|
| Gewicht | 2 g |
| USB-Anschluss | USB Type-C (USB 2.0) |
| Versorgungsspannung | Nennspannung 5 V vom PC; 4,5–5,5 V |
| Betriebstemperatur | −20–85 °C |
| Betriebssystem | Windows 7 oder neuer; prüfen Sie die Anforderungen der installierten MAV Manager und Treiberversionen |
Hauptteil
Installation
- Verbinden Sie das Interface über ein USB-A-auf-USB-C-Datenkabel mit dem PC. Das Kabel ist nicht im Lieferumfang enthalten; die empfohlene maximale Länge beträgt 3 m.
- Das Betriebssystem installiert den Treiber normalerweise automatisch. Das Interface erscheint anschließend im Geräte-Manager als virtueller COM-Port. Siehe (Abb. 1).
- Falls die automatische Installation fehlschlägt, installieren Sie den passenden Silicon Labs USB-to-UART-VCP-Treiber.
- Installieren Sie MAV Manager und prüfen Sie die Systemanforderungen.
Angeschlossenes Gerät aktualisieren
- Trennen Sie das Gerät von seiner normalen Installation und entfernen Sie angeschlossenes Zubehör entsprechend seiner Anleitung.
- Verbinden Sie das USB-Interface mit dem PC, starten Sie MAV Manager, öffnen Sie Tools → Device Updater und wählen Sie den richtigen COM-Port.
- Verbinden Sie das Gerät über den in seiner Anleitung angegebenen Anschluss mit dem USB-Interface. Verwenden Sie bei T70 oder T75 den Data-Anschluss und legen Sie die externe Versorgung gemäß der jeweiligen Anleitung an B1 oder B2 an.
- Wählen Sie die richtige
*.BIN-Datei für das angeschlossene Gerät und klicken Sie auf Update. Siehe (Abb. 2). - Warten Sie, bis die Aktualisierung abgeschlossen ist, und trennen Sie anschließend das Gerät.
Die ältere Anschlussabbildung zeigt Mini-USB. Verwenden Sie für das aktuelle USB-C Interface ein USB-A-auf-USB-C-Datenkabel. Beachten Sie die Anleitung des angeschlossenen Geräts für dessen korrekten Anschluss und eine gegebenenfalls erforderliche externe Versorgung.
Anhang
Hersteller
Das KAVAN Smart PRO USB-C Interface wird in Tschechien von MAV Sense s.r.o. hergestellt.
E-Mail: info@mavsense.com | Web: www.mavsense.com
Recycling (Europäische Union)
Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.
EU-Konformitätserklärung
KAVAN Europe s.r.o. erklärt hiermit, dass das KAVAN Smart PRO USB-C Interface die grundlegenden Anforderungen der geltenden EU-Richtlinien zur elektromagnetischen Verträglichkeit erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter www.kavanrc.com/doc verfügbar.
Garantie
Für Produkte von KAVAN Europe s.r.o. gilt eine Garantie entsprechend den aktuellen gesetzlichen Anforderungen Ihres Landes. Wenden Sie sich bei einem Garantieanspruch an den Händler, bei dem Sie das Gerät gekauft haben. Ausgeschlossen sind Fehler durch Abstürze, unsachgemäße Verwendung, falschen Anschluss, Verpolung, verspätete, fehlerhafte oder unterlassene Wartung sowie Wartung durch nicht autorisierte Personen, nicht originales Zubehör von KAVAN Europe s.r.o., Änderungen oder Reparaturen außerhalb von KAVAN Europe s.r.o. oder dessen autorisiertem Service, versehentliche oder vorsätzliche Beschädigung, normalen Verschleiß, Betrieb außerhalb der Spezifikationen oder zusammen mit Geräten anderer Hersteller. Beachten Sie die entsprechenden Informationsblätter in der Produktdokumentation.
Machen Sie Garantiereparaturen bei dem Geschäft geltend, in dem Sie das Produkt gekauft haben. Verwenden Sie nach Möglichkeit die Originalverpackung für den Versand zum Service. Legen Sie eine datierte Beschreibung der Verwendung und des Fehlers sowie Ihre vollständige Anschrift und Telefonnummer bei.
Unsachgemäße Installation, unzureichende Befestigung oder Kühlung, mechanische Belastung der Kabel, Verpolung und Betrieb außerhalb der angegebenen Grenzen sind ausgeschlossen. Schützen Sie das Gerät vor übermäßiger Hitze, Feuchtigkeit und Staub und setzen Sie es nicht über längere Zeit direktem Sonnenlicht aus.
