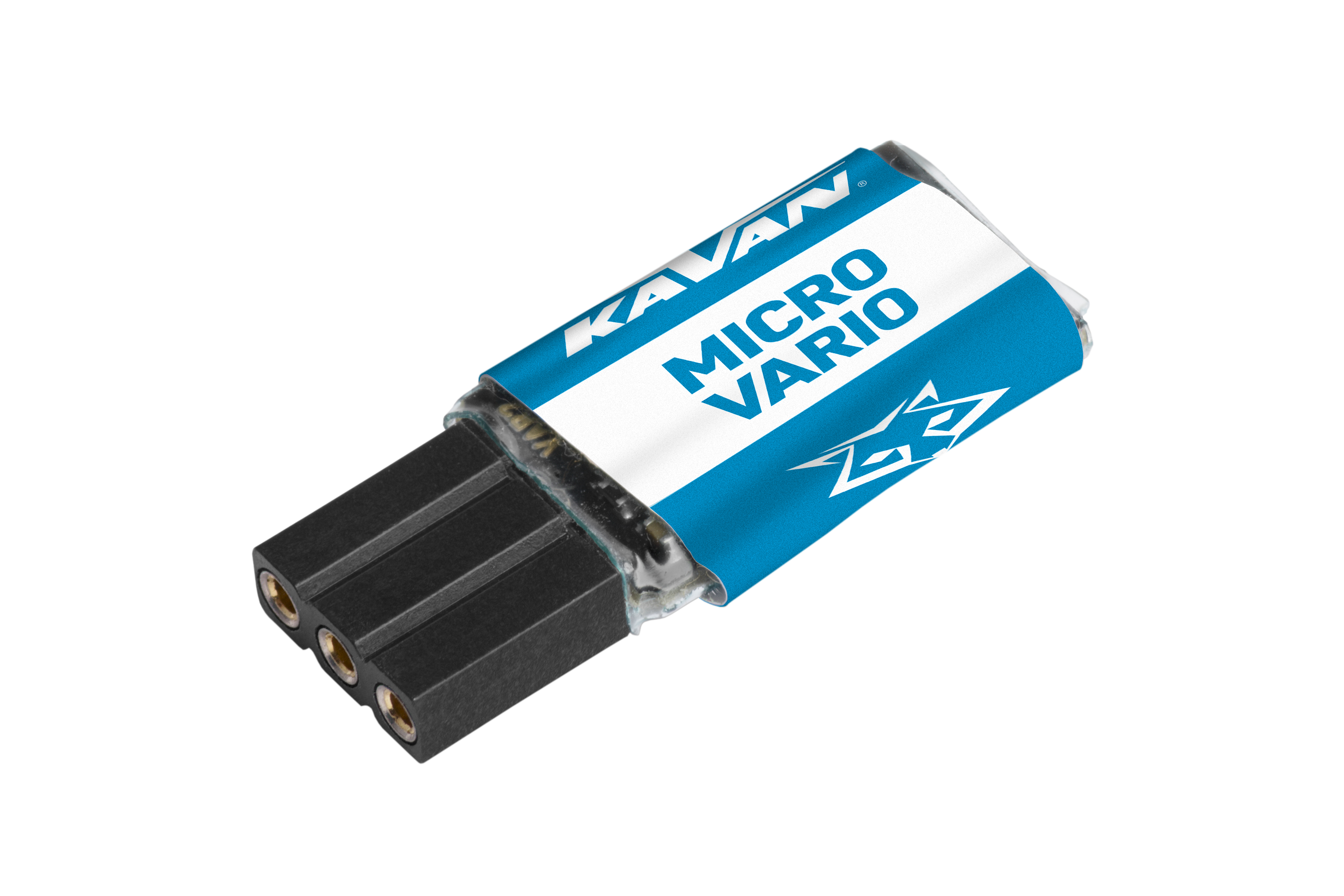

KAVAN MicroVario

Einleitung

MicroVario ist ein empfindlicher Höhenmesser und Variometer, der mit aktueller MEMS-Technologie hohe Genauigkeit bei kleinsten Abmessungen erreicht. Der Sensor erkennt geringste Luftdruckänderungen und ermittelt daraus die Steig- und Sinkgeschwindigkeit.

Eigenschaften

• Kleinste Abmessungen. Der Sensor wird direkt an den Telemetrieanschluss des Empfängers angeschlossen.
• Genaue Messung der absoluten und relativen Höhe sowie der Steig- und Sinkgeschwindigkeit.
• Automatische Telemetrieerkennung: Duplex EX, HoTT, MSB, S.Bus2.
• Einstellbare Alarme für Höhe und Steiggeschwindigkeit.
• Konfiguration über den Sender.
• Firmware-Updates.

Technische Daten

Parameter	Technische Daten
Abmessungen	15×9×4 mm
Gewicht	2 g
Druckmessbereich	300–1200 hPa
Höhenauflösung	0,1 m
Typisches Variometerrauschen	±0,05 m/s
Stromaufnahme	15 mA
Betriebstemperatur	−20–85 °C
Versorgungsspannung	3,5–12 V
Telemetrie	Duplex EX, Multiplex MSB, Graupner HoTT, Futaba S.Bus2
Status-LED	Ja

Hauptteil

Installation

Schließen Sie MicroVario direkt an den Telemetrieanschluss des Empfängers an. Der Sensor reagiert sehr empfindlich auf Luftdruckänderungen und mechanische Belastung. Achten Sie für möglichst genaue Höhenmessungen auf die Platzierung des Empfängers. Vermeiden Sie jegliche mechanische Belastung des Sensors. MicroVario darf weder direkter Luftströmung ausgesetzt sein noch in unmittelbarer Nähe wärmeerzeugender Komponenten wie Motoren oder Drehzahlreglern liegen.

Telemetrie und Einstellungen

Das Gerät ist mit der JETIBOX kompatibel und lässt sich damit programmieren. (Ältere JETIBOX-Versionen aus der Zeit vor 2015 können möglicherweise nicht mit MicroVario kommunizieren; nach dem Anschluss erscheint die Meldung „Communication error“.)

Das JETIBOX-Menü ist in drei Bereiche unterteilt:

• Aktuelle Werte – Zeigt die aktuellen Telemetriewerte (Höhe, Vario, Druck, Temperatur) zusammen mit ihren Minimal- und Maximalwerten an.
  • Reset Min/Max – Drücken Sie gleichzeitig ⮜ + ⮞, um alle Minimal- und Maximalwerte zurückzusetzen.
• Einstellungen – Grundeinstellungen des Sensors
  • Sprache – Wählt die Anzeigesprache der JETIBOX.
  • Varioempfindlichkeit – Bestimmt die Filterung der Drucksensordaten. Eine höhere Empfindlichkeit beschleunigt die Reaktion auf Höhenänderungen, kann jedoch auch das angezeigte Rauschen erhöhen. (Standardwert: Mittel)
  • Sinkgeschwindigkeit – Sinkrate des Modells ohne Thermikeinfluss. Dieser Wert wird zur Steiggeschwindigkeit addiert, um Thermik genauer zu erkennen. Beispiel: Sinkt das Modell mit seiner normalen Sinkgeschwindigkeit von 0,5 m/s, bleibt das Vario stumm. Sobald das Modell in einen thermischen Aufwind einfliegt, beginnt das Vario zu piepen, auch wenn das Modell noch sinkt.
  • Luftdruck auf Meereshöhe – Dient als Referenz zur Berechnung der absoluten Höhe. Stellen Sie für eine möglichst genaue Berechnung den örtlichen, auf Meereshöhe umgerechneten Luftdruck ein. Die hier verwendete Standardreferenz auf Meereshöhe beträgt 1013 hPa.
  • Höhe runden – Aktiviert oder deaktiviert das Runden der am Sender angezeigten Höhe. Relative und absolute Höhe werden in ganzen Metern angezeigt; der Dezimalanteil entfällt.
  • Höhenalarm – Ermöglicht einen Alarm bei Überschreiten einer Höhe.
  • Varioalarm – Ermöglicht einen Alarm bei zu hoher Steig- oder Sinkgeschwindigkeit.
  • Alarmintervall – Legt den zeitlichen Abstand zwischen den Alarmmeldungen fest.
• Service – Zeigt die Geräteversion an und ermöglicht das Zurücksetzen auf Werkseinstellungen.

Hinweis

Höhen- und Varioalarme sind mit Duplex- und HoTT-Systemen verfügbar.

Anschluss an die JETIBOX

Stecken Sie MicroVario in den Sensoranschluss der JETIBOX. Schließen Sie einen Akku mit geeigneter Spannung (4,5–8,4 V) an. Nun können Sie den Sensor mit ⮝, ⮟, ⮜ und ⮞ an der JETIBOX konfigurieren.

Vollständige Menüstruktur

Graupner-HoTT-Menüstruktur

MicroVario stellt Telemetrie als standardmäßiges VARIO-Telemetriemodul bereit.

Anschluss an Futaba und Multiplex

Futaba- und Multiplex-Systeme ermöglichen keine drahtlose Gerätekonfiguration. Die Telemetrieübertragung erfolgt über die folgenden festen Sensoradressen:

Parameter	Futaba S.Bus2	Multiplex MSB
Höhe	19	6
Vario	18	7
Hinweis	Manuelle Erkennung im Menü Linkage – Sensor. Wählen Sie das Vario F1672 auf Slot 18.	Wird vom Sender automatisch erkannt.

Sicherheitshinweise

• Schützen Sie das Gerät vor Feuchtigkeit, Staub und längerer direkter Sonneneinstrahlung.
• Betreiben Sie MicroVario stets in trockener Umgebung und innerhalb der in dieser Anleitung angegebenen Grenzwerte. Setzen Sie das Gerät niemals übermäßiger Hitze oder Kälte aus.
• Setzen Sie MicroVario keiner mechanischen Belastung oder übermäßigen Kraft aus. Krafteinwirkung kann das Messelement beschädigen oder ungenaue Messungen verursachen.
• Entfernen Sie den Schrumpfschlauch nicht und nehmen Sie keine Änderungen am Gerät vor. Dies kann zur vollständigen Zerstörung und zur Ablehnung von Garantieansprüchen führen.
• Prüfen Sie stets die Polarität des Anschlusses. Verpolen Sie ihn niemals – dies kann das Gerät vollständig zerstören.

Anhang

Hersteller

KAVAN MicroVario wird in Tschechien von MAV Sense s.r.o. hergestellt. E-Mail: info@mavsense.com | Web: www.mavsense.com

Recycling (Europäische Union)

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.

EU-Konformitätserklärung

KAVAN Europe s.r.o. erklärt hiermit, dass das KAVAN MicroVario die grundlegenden Anforderungen der geltenden EU-Richtlinien zur elektromagnetischen Verträglichkeit erfüllt. Der vollständige Text der EU-Konformitätserklärung ist unter www.kavanrc.com/doc verfügbar.

Garantie

Für Produkte von KAVAN Europe s.r.o. gilt eine Garantie entsprechend den aktuellen gesetzlichen Anforderungen Ihres Landes. Wenden Sie sich bei einem Garantieanspruch an den Händler, bei dem Sie das Gerät gekauft haben. Ausgeschlossen sind Fehler durch Abstürze, unsachgemäße Verwendung, falschen Anschluss, Verpolung, verspätete, fehlerhafte oder unterlassene Wartung sowie Wartung durch nicht autorisierte Personen, nicht originales Zubehör von KAVAN Europe s.r.o., Änderungen oder Reparaturen außerhalb von KAVAN Europe s.r.o. oder dessen autorisiertem Service, versehentliche oder vorsätzliche Beschädigung, normalen Verschleiß, Betrieb außerhalb der Spezifikationen oder zusammen mit Geräten anderer Hersteller. Beachten Sie die entsprechenden Informationsblätter in der Produktdokumentation.

Wenden Sie sich für Serviceleistungen an den Händler, bei dem Sie das Produkt gekauft haben. Verwenden Sie nach Möglichkeit die Originalverpackung. Legen Sie eine datierte Beschreibung der Nutzung und des Fehlers sowie Ihre vollständige Anschrift und Telefonnummer bei.

Unsachgemäße Installation, unzureichende Befestigung oder Kühlung, mechanische Belastung der Kabel, Verpolung und Betrieb außerhalb der angegebenen Grenzen sind ausgeschlossen. Schützen Sie das Gerät vor übermäßiger Hitze, Feuchtigkeit und Staub und setzen Sie es nicht über längere Zeit direktem Sonnenlicht aus.
