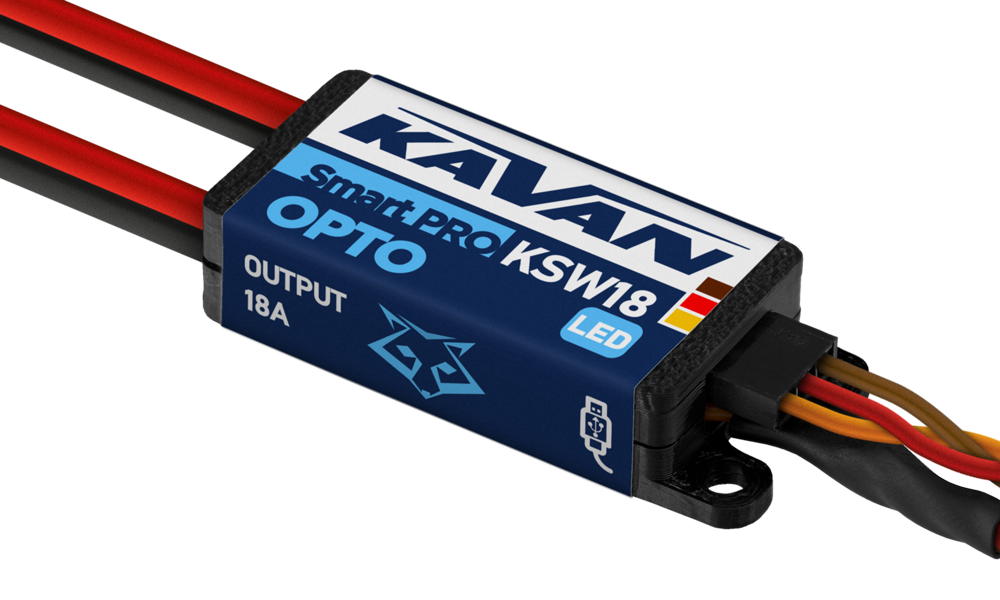

KAVAN Smart PRO KSW18 Kill switch

Einleitung

Der KAVAN Smart PRO KSW18 Kill switch ist ein leistungsfähiger digitaler Schalter mit optisch isoliertem Schaltkreis. Seine hohe Störfestigkeit und Signaltrennung machen ihn zum unabhängigen Zündschalter geeignet. Er lässt sich über einen RC-Kanal, einen mechanischen Schalter oder beide gemeinsam steuern. Zahlreiche Einstellungen ermöglichen unterschiedliche Anwendungen.

Eigenschaften

• Optisch isolierter Schaltkreis mit unabhängiger Stromversorgung
• Unterstützt verschiedene Lasten: Motoren, Relais, Beleuchtung, Heizelemente
• Anschluss zusätzlicher magnetischer, mechanischer oder elektronischer Schalter und Taster möglich (optionale Touch-Schalter-Unterstützung)
• Zwei Steuereingänge für erhöhte Sicherheit
• Unterstützt Duplex EX und FrSky-Telemetrie zur Konfiguration
• Konfiguration über den Sender oder die PC-Software MAV Manager.
• Firmware-Updates.

Technische Daten

Technische Daten	KSW18
Abmessungen	50×19×10 mm
Gewicht einschließlich Kabel	19 g
Gewicht (mit Kabeln und Magnet-/Touch-Schalter)	24 g
Kabel	3×1 mm² (17 AWG)
Steckverbinder	—
Dauerstrom	18 A
Spitzenstrom (2 s)	30 A
Stromaufnahme	< 10 mA
Betriebstemperatur	−20–85 °C
Versorgungsspannung (Rx-Eingang)	4–16 V
Versorgungsspannung (isolierter Schaltkreis)	5–26 V
Telemetrie	FrSky (nur Konfiguration), Duplex
Touch-Schalter-Unterstützung	Ja
BEC	Nein
Wählbarer Touch-Schalter/mechanischer Schalter/Taster	Ja
Status-LED	Ja

Hauptteil

Installation

Schließen Sie das Gerät gemäß (Abb. 1) an. Schaltschwelle und Polarität des RC-Eingangssignals lassen sich in den Einstellungen anpassen.

Grundanschluss mit zwei Akkus

Optionaler mechanischer/elektronischer Schalter

Der KSW18 kann zwei Steuereingänge kombinieren, um die Betriebssicherheit zu erhöhen. Standardmäßig wird nur der primäre Eingang (Rx-Leitung) verwendet. Nutzen Sie für zusätzliche Sicherheit, etwa gegen unbeabsichtigtes Einschalten der Motorzündung, beide Eingänge. Stellen Sie Typ und Verhalten des sekundären Schalters im Einstellungsmenü ein.

Einbau des Touch-Schalters

• Bringen Sie die Touch-Taste an einer beliebigen Stelle des Modells auf einer nichtleitenden Oberfläche an.
• Die Status-LED muss von außen am Rumpf sichtbar sein.

Aktivierung

1. Schließen Sie den Empfängerakku an den KSW18 an und berühren Sie kurz die Taste. Die Status-LED sollte blinken. Erhöhen Sie andernfalls die Berührungsempfindlichkeit in der Konfiguration.
2. Halten Sie die Taste etwa 2 Sekunden lang berührt. Sobald die LED blinkt, nehmen Sie den Finger weg. Der Hauptausgang wird aktiviert.

Telemetrie und Einstellungen

Das Gerät lässt sich mit der JETIBOX programmieren. Das JETIBOX-Menü ist in drei Bereiche unterteilt:

• Aktuelle Werte – Zeigt Echtzeit-Telemetriedaten einschließlich der Temperatur und ihrer Minimal- und Maximalwerte an.
  • Reset Min/Max – Drücken Sie gleichzeitig ⮜ + ⮞, um alle Minimal- und Maximalwerte zurückzusetzen.
• Einstellungen – Grundkonfiguration des Geräts.
  • Sprache – Wählt die Anzeigesprache der JETIBOX.
  • Eingangstyp – Legt den primären Steuereingang des Schalters fest:
    • Servosignal (Standard) – Steuert den Schalter über ein PWM-Signal des Empfängers.
    • Spannungspegel – Steuert über einen logischen Spannungspegel am Rx-Signaleingang (2,0–5,0 V = EIN, 0,0–0,7 V = AUS). Führen Sie die Versorgung stets über das „Rx“-Kabel zu. Am Eingang wird automatisch ein Pulldown-Widerstand aktiviert.
    • Serieller Buskanal – Steuert den Schalter über einen bestimmten Kanal des seriellen Busses (S.Bus, EX Bus, P²Bus, FPort, FBus). Das Rx-Kabel muss mit dem Busausgang des Empfängers verbunden sein.
  • Servosignalschwelle – Legt den Schaltschwellenwert des Servosignals fest. Werte oberhalb der Schwelle (Standard: 1,5 ms) aktivieren den Ausgang; niedrigere Werte deaktivieren ihn.
  • Serieller Buskanal – Wählt einen bestimmten Kanal, wenn als Eingangstyp Serieller Buskanal eingestellt ist.
  • Sekundäreingang (Keiner/Mechanisch/Hall/Taster/Touch). Optionaler zweiter Steuereingang. Er kann mit einer Anzeige-LED ausgestattet sein.
  • Berührungsempfindlichkeit – Stellt die Empfindlichkeit des Berührungssensors ein. Höhere Werte ermöglichen die Montage hinter dickeren nichtleitenden Oberflächen, können aber Fehlauslösungen begünstigen.
  • Schalterverhalten – Legt das Zusammenspiel von primärem und sekundärem Eingang fest:
    • Nur primärer Eingang (Standard) – Der Schalter wird ausschließlich vom primären Eingang gesteuert.
    • Primärer und sekundärer Eingang – Beide Eingänge müssen aktiv sein, um den Ausgang einzuschalten. Sobald einer inaktiv ist, schaltet der Schalter aus.
    • Nur sekundärer Eingang – Der Schalter wird ausschließlich vom sekundären Eingang gesteuert.
  • Ausgang invertieren – Kehrt den logischen Ausgangszustand als Reaktion auf das Steuersignal um.
  • Erforderliche Startposition – Legt das Verhalten beim Einschalten fest:
    • Beliebige Position (Standard) – Der Schalter reagiert sofort auf das Steuersignal.
    • Position Aus – Der Ausgang bleibt beim Start ausgeschaltet und reagiert erst, nachdem das Eingangssignal auf Aus gewechselt hat.
    • Position Ein – Der Ausgang ist beim Start eingeschaltet und reagiert, nachdem das Eingangssignal auf Ein gewechselt hat.
  • Fail-Safe-Verhalten – Legt die Reaktion auf den Verlust des Steuersignals fest:
    • Wiederholen – Behält den letzten bekannten Zustand bei.
    • Ausschalten – Schaltet den Ausgang AUS.
    • Einschalten – Schaltet den Ausgang EIN.
  • Fail-Safe-Verzögerung – Legt die Verzögerung in Sekunden zwischen Signalverlust und Fail-Safe-Aktivierung fest.
• Service – Zeigt die Firmwareversion des Geräts an und ermöglicht das Zurücksetzen auf Werkseinstellungen.

JETIBOX-Menüstruktur

FrSky/KAVAN-Integration

Der Schalter KSW18 ist mit Empfängern kompatibel, die die Protokolle FPort und FBus unterstützen, wodurch sowohl die Übertragung von Steuerungs- und Telemetriedaten als auch die Konfiguration möglich sind. Der KSW18 empfängt Informationen von den Kanälen und sendet Telemetriedaten zurück. Das Gerät kann alle Kanaldaten von FBus 8 bis FBus 24 dekodieren, aber nur die ersten 16 Kanäle für interne Funktionen wie die Schaltersteuerung nutzen.

Zur Konfiguration des KSW18 ist Ethos ab Version 1.6.0 erforderlich. Laden Sie die passende Lua-App auf den Sender und legen Sie sie im Ordner scripts ab. Starten Sie die App auf der zweiten Seite des Menüs Konfiguration. Schließen Sie zur Vermeidung von Adresskonflikten immer nur einen KSW18 an den Telemetriebus an.

Die App KillSwitch Config ist im Menü Konfiguration verfügbar.

Das KillSwitch-Hauptmenü zeigt den Gerätestatus und bietet Zugang zu allen Untermenüs.

Statistikanzeige.

Steuereinstellungen.

Fail-Safe-Einstellungen.

Servicemenü.

Sicherheitshinweise

• Schützen Sie das Gerät vor Feuchtigkeit, Staub und längerer direkter Sonneneinstrahlung.
• Betreiben Sie KSW18 stets in trockener Umgebung und innerhalb der in dieser Anleitung angegebenen Grenzwerte. Setzen Sie das Gerät niemals übermäßiger Hitze oder Kälte aus.
• Entfernen Sie die Kunststoffabdeckung nicht und nehmen Sie keine Änderungen am Gerät vor. Dies kann zur Zerstörung und zur Ablehnung von Garantieansprüchen führen.
• Prüfen Sie stets die Polarität des Anschlusses. Verpolen Sie ihn niemals – dies kann das Gerät vollständig zerstören.
• Verwenden Sie stets eine Stromquelle, die für den Verbrauch der angeschlossenen Last ausgelegt ist. Überschreiten Sie niemals deren maximal zulässige Betriebsspannung.

Firmware-Update

Firmware-Updates für den KSW18 werden über das USB-Interface vom PC übertragen. Die benötigten Programme und Dateien finden Sie unter www.mavsense.com.

Installieren Sie MAV Manager und die USB-Treiber auf Ihrem Computer. Prüfen Sie die Systemanforderungen.

1. Trennen Sie alle an den KSW18 angeschlossenen Geräte.
2. Verbinden Sie das USB-Interface mit dem PC, starten Sie MAV Manager, öffnen Sie Tools → Device Updater und wählen Sie den richtigen COM-Port.
3. Verbinden Sie den KSW18 über seinen Rx-Anschluss mit dem USB-Interface.
4. Wählen Sie die richtige *.BIN-Datei für das angeschlossene Gerät und klicken Sie auf Update.
5. Warten Sie, bis die Aktualisierung abgeschlossen ist, und trennen Sie anschließend das Gerät.

Konfiguration am PC

Mit MAV Manager (Version 1.16.0 und neuer) können Sie alle Geräteeinstellungen bequem konfigurieren, Echtzeittelemetrie anzeigen und Einstellungen sichern. Die obere Werkzeugleiste enthält die folgenden Konfigurationsschaltflächen, siehe (Abb. 14):

• Refresh – Lädt die Konfiguration erneut aus dem Gerät.
• Import – Importiert Einstellungen aus einer Datei. Wenn mehrere Geräte identisch konfiguriert werden sollen, importieren Sie dieselben Einstellungen in jedes Gerät.
• Export – Exportiert die Geräteeinstellungen in eine Datei. So können Sie die Konfiguration auf Ihrem PC sichern. Nach der Sicherung können Sie mit Einstellungen experimentieren und später zur ursprünglichen Konfiguration zurückkehren: Klicken Sie auf Import und wählen Sie die ursprünglich exportierte Datei.
• Reset default – Setzt das Gerät auf Werkseinstellungen zurück und lädt alle Einstellungen neu.

Verbinden Sie das Gerät über das USB-Interface mit Ihrem PC. MAV Manager erkennt es automatisch. Siehe (Abb. 13).

Klicken Sie auf Configure, um die Geräteeigenschaften anzuzeigen. Siehe (Abb. 14).

Echtzeittelemetrie mit minimaler und maximaler Temperatur. Durch Aktivieren der Echtzeitsteuerung können Sie die richtige Reaktion auf den Eingangssignalwert überprüfen. MAV Manager kann die Telemetriedaten auch in einer Datei aufzeichnen, die sich anzeigen, analysieren, importieren und exportieren lässt. Siehe (Abb. 15).

Einstellungen des KillSwitch. Jede Änderung wird sofort an das Gerät übertragen und gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich. Siehe (Abb. 16).

Anhang

Hersteller

KAVAN Smart PRO KSW18 Kill switch wird in Tschechien von MAV Sense s.r.o. hergestellt.

E-Mail: info@mavsense.com | Web: www.mavsense.com

Recycling (Europäische Union)

Elektrogeräte mit dem Symbol der durchgestrichenen Mülltonne dürfen nicht im normalen Hausmüll entsorgt werden. Geben Sie sie bei einer spezialisierten Sammel- und Recyclingstelle ab. In den Ländern der EU (Europäische Union) dürfen Elektrogeräte gemäß der WEEE-Richtlinie 2012/19/EU nicht über den Hausmüll entsorgt werden. Nicht mehr benötigte Geräte können Sie bei der nächstgelegenen Sammel- oder Recyclingstelle abgeben, wo sie kostenlos sicher entsorgt oder recycelt werden. Damit leisten Sie einen wichtigen Beitrag zum Umweltschutz.
