KAVAN Smart PRO KSW18 Kill switch - Návod k obsluze

KAV32.32006

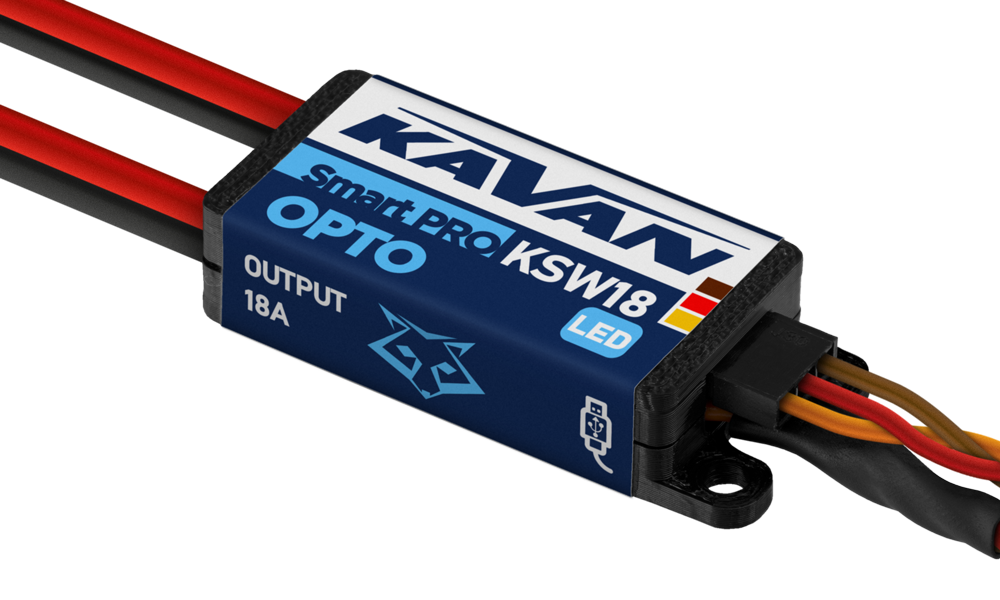

KAVAN Smart PRO KSW18 Kill switch

Úvod

KAVAN Smart PRO KSW18 Kill switch je výkonný digitální spínač s opticky odděleným spínacím obvodem. Díky vysoké odolnosti proti rušení a oddělení signálu je vhodný jako nezávislý spínač zapalování. Lze jej ovládat RC kanálem, mechanickým spínačem nebo jejich kombinací. Nabízí řadu nastavení pro různé způsoby použití.

Vlastnosti

• Opticky oddělený spínací obvod s nezávislým napájením
• Podpora různých zátěží: motory, relé, osvětlení, topná tělesa
• Možnost připojení magnetických, mechanických či elektronických spínačů nebo tlačítek (volitelná podpora dotykového ovládání)
• Dva řídicí vstupy pro vyšší bezpečnost
• Podpora telemetrie Duplex EX a FrSky pro nastavování
• Nastavování pomocí vysílače nebo programu MAV Manager pro PC.
• Aktualizace firmwaru.

Technické údaje

Technické údaje	KSW18
Rozměry	50×19×10 mm
Hmotnost včetně kabelů	19 g
Hmotnost (včetně kabelů a magnetického/dotykového spínače)	24 g
Kabely	3×1 mm² (17 AWG)
Konektory	—
Trvalý proud	18 A
Špičkový proud (2 s)	30 A
Pracovní proud	< 10 mA
Provozní teplota	−20–85 °C
Napájecí napětí (vstup Rx)	4–16 V
Napájecí napětí (izolovaný spínací obvod)	5–26 V
Telemetrie	FrSky (pouze konfigurace), Duplex
Podpora dotykového spínače	Ano
BEC	Ne
Volitelný dotykový/mechanický spínač/tlačítko	Ano
Stavová LED	Ano

Hlavní část

Instalace

Zapojte zařízení podle (Obr. 1). Spínací bod a polaritu vstupního RC signálu lze upravit v nastavení.

Základní zapojení se dvěma akumulátory

Přídavný mechanický/elektronický spínač

KSW18 umožňuje kombinovat dva řídicí vstupy pro zvýšení provozní bezpečnosti. Ve výchozím nastavení se používá pouze hlavní vstup (linka Rx). Pro vyšší bezpečnost, například proti nechtěnému zapnutí zapalování motoru, použijte hlavní i sekundární vstup. V menu nastavte typ a chování sekundárního spínače.

Instalace dotykového spínače

• Umístěte dotykové tlačítko na model na povrch z nevodivého materiálu.
• Stavová LED musí být viditelná zvenku trupu.

Postup aktivace

1. Připojte přijímačový akumulátor ke KSW18 a krátce se dotkněte tlačítka. Stavová LED má začít blikat. Pokud nebliká, zvyšte v konfiguraci citlivost dotyku.
2. Přidržte prst na tlačítku přibližně 2 sekundy. Jakmile LED začne blikat, prst oddalte. Hlavní výstup se zapne.

Telemetrie a nastavení

Zařízení lze programovat pomocí JETIBOXu. Menu JETIBOXu je rozděleno do tří částí:

• Aktuální hodnoty – Zobrazuje telemetrické údaje v reálném čase včetně teploty a jejích minimálních a maximálních hodnot.
  • Reset Min/Max – Současným stiskem tlačítek ⮜ + ⮞ vynulujete všechna minima a maxima.
• Nastavení – Základní konfigurace zařízení.
  • Jazyk – Volba jazyka zobrazení na JETIBOXu.
  • Typ vstupu – Určuje hlavní řídicí vstup spínače:
    • Servosignál (výchozí) – Spínač je ovládán PWM signálem z přijímače.
    • Napěťová úroveň – Ovládání logickou napěťovou úrovní na signálovém vstupu Rx (2,0–5,0 V = zapnuto, 0,0–0,7 V = vypnuto). Napájení vždy přivádějte kabelem „Rx“. Na vstupu se automaticky aktivuje pulldown rezistor.
    • Kanál sériové sběrnice – Ovládání spínače zvoleným kanálem sériové sběrnice (S.Bus, EX Bus, P²Bus, FPort, FBus). Kabel Rx musí být připojen k výstupu sběrnice přijímače.
  • Práh servosignálu – Určuje prahovou hodnotu servosignálu pro spínání. Hodnoty nad prahem (výchozí: 1,5 ms) výstup zapnou; nižší hodnoty jej vypnou.
  • Kanál sériové sběrnice – Volba konkrétního kanálu, když je typ vstupu nastaven na Kanál sériové sběrnice.
  • Sekundární vstup (Žádný/Mechanický/Hall/Tlačítko/Dotyk). Volitelný druhý řídicí vstup. Sekundární vstup může být vybaven indikační LED.
  • Citlivost dotyku – Nastavuje citlivost dotykového senzoru. Vyšší hodnoty umožňují instalaci pod silnější nevodivé povrchy, ale mohou zvýšit riziko falešného sepnutí.
  • Chování spínače – Určuje vzájemnou funkci hlavního a sekundárního vstupu:
    • Pouze hlavní vstup (výchozí) – Spínač je ovládán výhradně hlavním vstupem.
    • Hlavní i sekundární vstup – Pro zapnutí výstupu musí být aktivní oba vstupy. Pokud je některý neaktivní, spínač se vypne.
    • Pouze sekundární vstup – Spínač je ovládán výhradně sekundárním vstupem.
  • Invertovat výstup – Obrací logický stav výstupu spínače v reakci na řídicí signál.
  • Požadovaná počáteční poloha – Určuje chování spínače po zapnutí napájení:
    • Libovolná poloha (výchozí) – Spínač ihned reaguje na řídicí signál.
    • Poloha Vypnuto – Výstup zůstává po zapnutí vypnutý a začne reagovat teprve poté, co vstupní signál přejde do stavu vypnuto.
    • Poloha Zapnuto – Výstup je po zapnutí aktivní a začne reagovat poté, co vstupní signál přejde do stavu zapnuto.
  • Chování fail-safe – Určuje reakci spínače na ztrátu řídicího signálu:
    • Opakovat – Zachová poslední známý stav.
    • Vypnout – Vypne výstup.
    • Zapnout – Zapne výstup.
  • Zpoždění fail-safe – Určuje prodlevu v sekundách mezi ztrátou signálu a aktivací fail-safe.
• Servis – Zobrazuje verzi firmwaru zařízení a umožňuje obnovit tovární nastavení.

Struktura menu JETIBOXu

Integrace FrSky/KAVAN

Spínač KSW18 je kompatibilní s přijímači podporujícími protokoly FPort a FBus, což umožňuje jak přenos řízení a telemetrie, tak konfiguraci. KSW18 přijímá informace z kanálů a zpětně odesílá telemetrická data. Zařízení dokáže dekódovat všechna kanálová data od FBus 8 po FBus 24, ale pro vnitřní funkce, například ovládání spínače, lze použít pouze prvních 16 kanálů.

Pro nastavení KSW18 je vyžadován systém Ethos (minimálně verze 1.6.0). Stáhněte odpovídající Lua aplikaci do vysílače a umístěte ji do složky scripts. Spusťte ji z druhé stránky menu Konfigurace. K telemetrické sběrnici připojujte vždy pouze jeden KSW18, aby nedocházelo ke konfliktům adres.

Aplikace KillSwitch Config je dostupná v menu Konfigurace.

Hlavní menu KillSwitch zobrazuje stav zařízení a nabízí odkazy na všechna podmenu.

Obrazovka statistik.

Nastavení ovládání.

Nastavení fail-safe.

Servisní menu.

Bezpečnostní informace

• Chraňte zařízení před vlhkostí, prachem a dlouhodobým působením přímého slunce.
• KSW18 používejte vždy v suchém prostředí a v mezích uvedených v tomto návodu. Nikdy zařízení nevystavujte nadměrnému teplu ani chladu.
• Neodstraňujte plastový kryt zařízení a neprovádějte žádné změny ani úpravy. Mohlo by dojít ke zničení zařízení a zamítnutí záručních nároků.
• Vždy zkontrolujte polaritu zapojení. Nikdy ji neobracejte – mohlo by dojít k úplnému zničení zařízení.
• Vždy použijte zdroj dostatečně dimenzovaný pro spotřebu připojené zátěže. Nikdy nepřekračujte její maximální povolené provozní napětí.

Aktualizace firmwaru

Aktualizace firmwaru KSW18 se přenášejí z PC přes USB rozhraní. Potřebné programy a soubory najdete na www.mavsense.com.

Nainstalujte do počítače program MAV Manager a ovladače USB. Ověřte systémové požadavky.

1. Odpojte všechna zařízení připojená ke KSW18.
2. Připojte USB rozhraní k počítači, spusťte MAV Manager, otevřete Tools → Device Updater a vyberte správný COM port.
3. Připojte KSW18 k USB rozhraní přes port Rx.
4. Vyberte správný soubor *.BIN pro připojené zařízení a stiskněte Update.
5. Počkejte na dokončení aktualizace a poté zařízení odpojte.

Nastavování pomocí PC

Program MAV Manager (verze 1.16.0 a novější) umožňuje pohodlně měnit všechna nastavení zařízení, zobrazovat telemetrii v reálném čase a zálohovat nastavení. Horní lišta obsahuje následující konfigurační tlačítka, viz (Obr. 14):

• Refresh – Znovu načte nastavení ze zařízení.
• Import – Načte nastavení ze souboru. Pokud chcete několik zařízení nastavit stejně, importujte do všech stejný soubor nastavení.
• Export – Uloží nastavení zařízení do souboru. Snadno tak vytvoříte zálohu konfigurace v počítači. Po zálohování můžete zkoušet různá nastavení a později se vrátit k původní konfiguraci tlačítkem Import a výběrem původního exportovaného souboru.
• Reset default – Obnoví tovární nastavení zařízení a znovu načte všechny hodnoty.

Připojte zařízení k počítači přes USB rozhraní. MAV Manager je automaticky rozpozná. Viz (Obr. 13).

Vlastnosti zařízení zobrazíte tlačítkem Configure. Viz (Obr. 14).

Telemetrie v reálném čase s minimální a maximální teplotou. Zapnutím ovládání v reálném čase můžete ověřit správnou reakci na hodnotu vstupního signálu. MAV Manager umožňuje také zaznamenávat telemetrická data do souboru, který lze prohlížet, analyzovat, importovat a exportovat. Viz (Obr. 15).

Nastavení KillSwitch. Každá změněná hodnota se okamžitě přenese do zařízení a uloží do paměti. Další potvrzení není potřeba. Viz (Obr. 16).

Příloha

Výrobce

KAVAN Smart PRO KSW18 Kill switch vyrábí v České republice MAV Sense s.r.o.

E-mail: info@mavsense.com | Web: www.mavsense.com

Recyklace (Evropská unie)

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.

EU prohlášení o shodě

KAVAN Europe s.r.o. tímto prohlašuje, že KAVAN Smart PRO KSW18 Kill switch splňuje základní požadavky příslušných směrnic EU týkajících se elektromagnetické kompatibility. Úplné znění EU prohlášení o shodě je k dispozici na www.kavanrc.com/doc.

Záruka

Na výrobky KAVAN Europe s.r.o. se vztahuje záruka splňující platné právní požadavky vaší země. Při uplatnění záruky se obraťte na prodejce, u kterého jste zařízení zakoupili. Záruka se nevztahuje na závady způsobené havárií, nesprávným použitím, chybným zapojením, přepólováním, opožděnou, nesprávnou či neprovedenou údržbou nebo údržbou neoprávněnými osobami, použitím jiného než originálního příslušenství KAVAN Europe s.r.o., úpravami nebo opravami neprovedenými společností KAVAN Europe s.r.o. či jejím autorizovaným servisem, náhodným nebo úmyslným poškozením, běžným opotřebením, provozem mimo specifikace nebo ve spojení se zařízeními jiných výrobců. Prostudujte příslušné informační listy v dokumentaci výrobku.

V případě potřeby servisu kontaktujte prodejce, u kterého jste výrobek zakoupili. Pokud je k dispozici, použijte původní obal. Přiložte datovaný popis používání výrobku a závady, svou úplnou adresu a telefonní číslo.

Záruka nekryje nesprávnou instalaci, nedostatečné upevnění nebo chlazení, mechanické namáhání kabelů, přepólování ani provoz mimo stanovené meze. Chraňte zařízení před nadměrným teplem, vlhkostí a prachem a nenechávejte jej dlouhodobě na přímém slunci.
