KAVAN MicroVario - Návod k obsluze

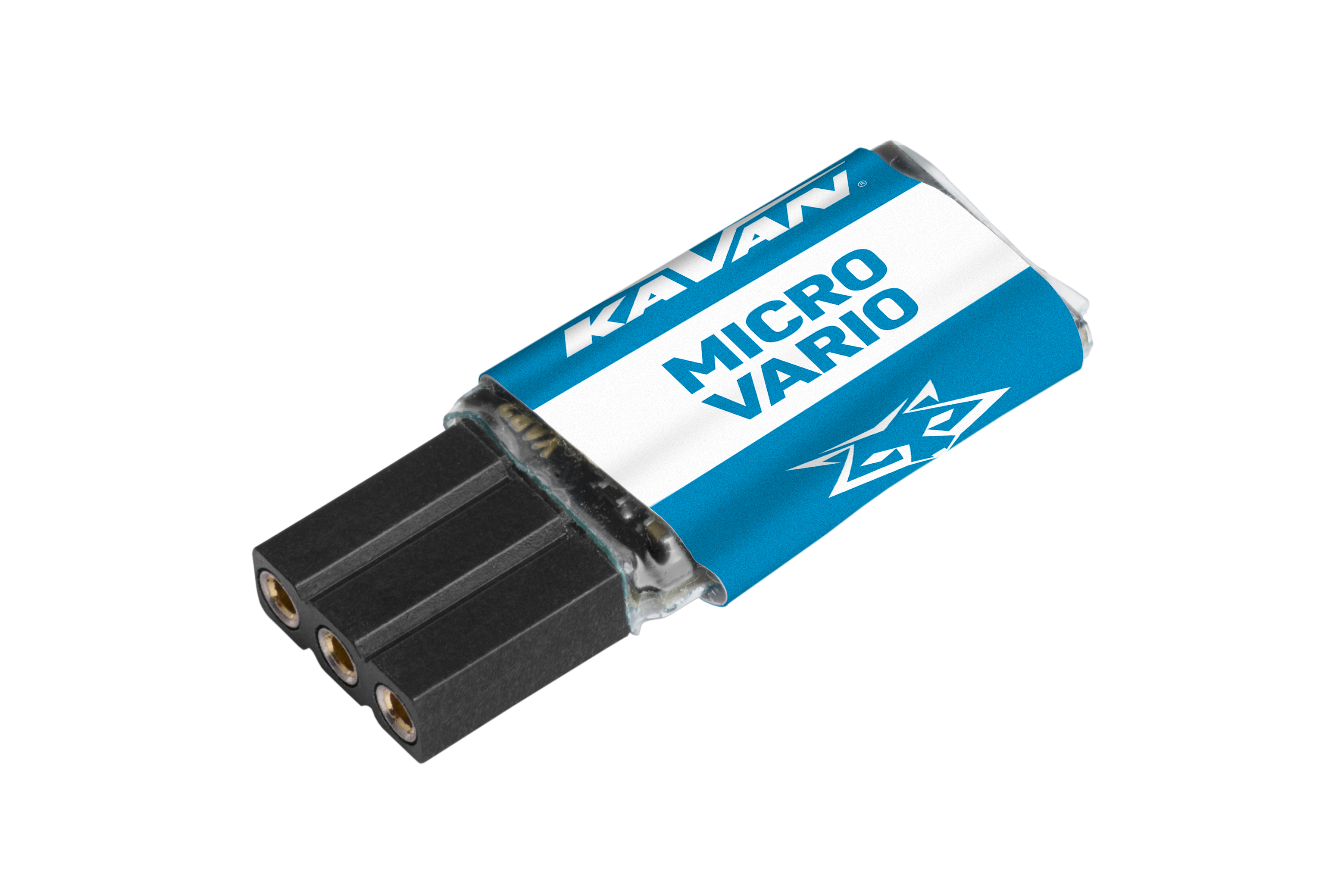

KAVAN MicroVario
Úvod
MicroVario je citlivý výškoměr/variometr, který využívá nejnovější technologii MEMS k dosažení vysoké přesnosti při zachování miniaturních rozměrů. Senzor dokáže rozpoznat nepatrné změny atmosférického tlaku a určit z nich rychlost stoupání/klesání.
Vlastnosti
- Miniaturní rozměry. Senzor se připojuje přímo k telemetrickému portu přijímače.
- Přesné měření absolutní/relativní výšky a rychlosti stoupání/klesání.
- Automatická detekce telemetrie: Duplex EX, HoTT, MSB, S.Bus2.
- Nastavitelné alarmy výšky a rychlosti stoupání.
- Nastavování pomocí vysílače.
- Aktualizace firmwaru.
Technické údaje
| Parametr | Technické údaje |
|---|---|
| Rozměry | 15×9×4 mm |
| Hmotnost | 2 g |
| Rozsah měření tlaku | 300–1200 hPa |
| Rozlišení výšky | 0,1 m |
| Typický šum variometru | ±0,05 m/s |
| Pracovní proud | 15 mA |
| Provozní teplota | −20–85 °C |
| Napájecí napětí | 3,5–12 V |
| Telemetrie | Duplex EX, Multiplex MSB, Graupner HoTT, Futaba S.Bus2 |
| Stavová LED | Ano |
Hlavní část
Instalace
Připojte MicroVario přímo k telemetrickému portu přijímače. Senzor je velmi citlivý na změny atmosférického tlaku i na mechanické namáhání. Pro co nejpřesnější měření výšky věnujte pozornost umístění přijímače. Vyvarujte se jakéhokoli mechanického namáhání senzoru. MicroVario nesmí být vystaveno přímému proudění vzduchu ani umístěno v těsné blízkosti součástí vyzařujících teplo, například motorů nebo regulátorů otáček.
Telemetrie a nastavení
Zařízení je kompatibilní s terminálem JETIBOX, který lze použít k programování. (Starší verze JETIBOXu vyrobené před rokem 2015 nemusí s MicroVario komunikovat; po připojení se zobrazí hlášení „Communication error“.)
Menu JETIBOXu je rozděleno do tří částí:
- Aktuální hodnoty – Zobrazuje aktuální telemetrické hodnoty (výška, vario, tlak, teplota) spolu s jejich minimy a maximy.
- Reset Min/Max – Současným stiskem tlačítek ⮜ + ⮞ vynulujete všechna minima a maxima.
- Nastavení – Základní nastavení senzoru
- Jazyk – Volba jazyka zobrazení na JETIBOXu.
- Citlivost varia – Určuje míru filtrování údajů tlakového senzoru. Vyšší citlivost znamená rychlejší odezvu na změny výšky, ale může také zvýšit indikovaný šum. (Výchozí hodnota: Střední)
- Opadání – Rychlost klesání modelu bez vlivu termiky. Hodnota opadání se přičítá k rychlosti stoupání, což umožňuje přesnější vyhledávání termických proudů. Příklad: Když model klesá svou nominální rychlostí opadání 0,5 m/s, vario je tiché. Jakmile model vstoupí do stoupavého proudu, vario začne pípat, i když model může stále klesat.
- Tlak u moře – Tlak na hladině moře slouží jako reference pro výpočet absolutní výšky. Pro co nejpřesnější výpočet nastavte místní tlak přepočtený na hladinu moře. Zde použitá standardní reference na hladině moře je 1013 hPa.
- Zaokrouhlit výšku – Povoluje nebo zakazuje zaokrouhlování výšky zobrazované na vysílači. Relativní i absolutní výška se zobrazují v celých metrech, desetinná část se vynechá.
- Alarm výšky – Umožňuje nastavit alarm při překročení výšky.
- Alarm varia – Umožňuje nastavit alarm při příliš rychlém stoupání nebo klesání.
- Interval alarmu – Určuje časový odstup mezi jednotlivými hlášeními alarmu.
- Servis – Zobrazuje verzi zařízení a umožňuje obnovit výchozí tovární nastavení.
Alarmy výšky a varia jsou dostupné se systémy Duplex a HoTT.
Připojení JETIBOXu
Zapojte MicroVario do zásuvky pro senzor na JETIBOXu. Připojte akumulátor s odpovídajícím napětím (4,5–8,4 V). Nyní můžete senzor nastavovat tlačítky ⮝, ⮟, ⮜ a ⮞ na JETIBOXu.
Úplná struktura menu
Struktura menu Graupner HoTT
MicroVario poskytuje telemetrii jako standardní telemetrický modul VARIO.
Připojení k systémům Futaba a Multiplex
Systémy Futaba a Multiplex neumožňují bezdrátové nastavování zařízení. Telemetrické údaje lze přenášet na následujících pevných adresách senzorů:
| Parametr | Futaba S.Bus2 | Multiplex MSB |
|---|---|---|
| Výška | 19 | 6 |
| Vario | 18 | 7 |
| Poznámka | Ruční detekce v menu Linkage – Sensor. Vyberte vario F1672 na adrese 18. | Automaticky detekováno vysílačem. |
Bezpečnostní informace
- Chraňte zařízení před vlhkostí, prachem a dlouhodobým působením přímého slunce.
- MicroVario používejte vždy v suchém prostředí a v mezích uvedených v tomto návodu. Nikdy zařízení nevystavujte nadměrnému teplu ani chladu.
- MicroVario mechanicky nenamáhejte a nepůsobte na něj nadměrnou silou. Namáhání může poškodit měřicí prvek nebo způsobit nepřesné měření.
- Neodstraňujte smršťovací bužírku a neprovádějte žádné změny ani úpravy zařízení. Mohlo by dojít k jeho úplnému zničení a zamítnutí záručních nároků.
- Vždy zkontrolujte polaritu zapojení. Nikdy ji neobracejte – mohlo by dojít k úplnému zničení zařízení.
Příloha
Výrobce
KAVAN MicroVario vyrábí v České republice MAV Sense s.r.o. E-mail: info@mavsense.com | Web: www.mavsense.com
Recyklace (Evropská unie)
Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.
EU prohlášení o shodě
KAVAN Europe s.r.o. tímto prohlašuje, že KAVAN MicroVario splňuje základní požadavky příslušných směrnic EU týkajících se elektromagnetické kompatibility. Úplné znění EU prohlášení o shodě je k dispozici na www.kavanrc.com/doc.
Záruka
Na výrobky KAVAN Europe s.r.o. se vztahuje záruka splňující platné právní požadavky vaší země. Při uplatnění záruky se obraťte na prodejce, u kterého jste zařízení zakoupili. Záruka se nevztahuje na závady způsobené havárií, nesprávným použitím, chybným zapojením, přepólováním, opožděnou, nesprávnou či neprovedenou údržbou nebo údržbou neoprávněnými osobami, použitím jiného než originálního příslušenství KAVAN Europe s.r.o., úpravami nebo opravami neprovedenými společností KAVAN Europe s.r.o. či jejím autorizovaným servisem, náhodným nebo úmyslným poškozením, běžným opotřebením, provozem mimo specifikace nebo ve spojení se zařízeními jiných výrobců. Prostudujte příslušné informační listy v dokumentaci výrobku.
V případě potřeby servisu kontaktujte prodejce, u kterého jste výrobek zakoupili. Pokud je k dispozici, použijte původní obal. Přiložte datovaný popis používání výrobku a závady, svou úplnou adresu a telefonní číslo.
Záruka nekryje nesprávnou instalaci, nedostatečné upevnění nebo chlazení, mechanické namáhání kabelů, přepólování ani provoz mimo stanovené meze. Chraňte zařízení před nadměrným teplem, vlhkostí a prachem a nenechávejte jej dlouhodobě na přímém slunci.
