KAVAN MicroVario - Návod na obsluhu
KAVAN MicroVario
Úvod

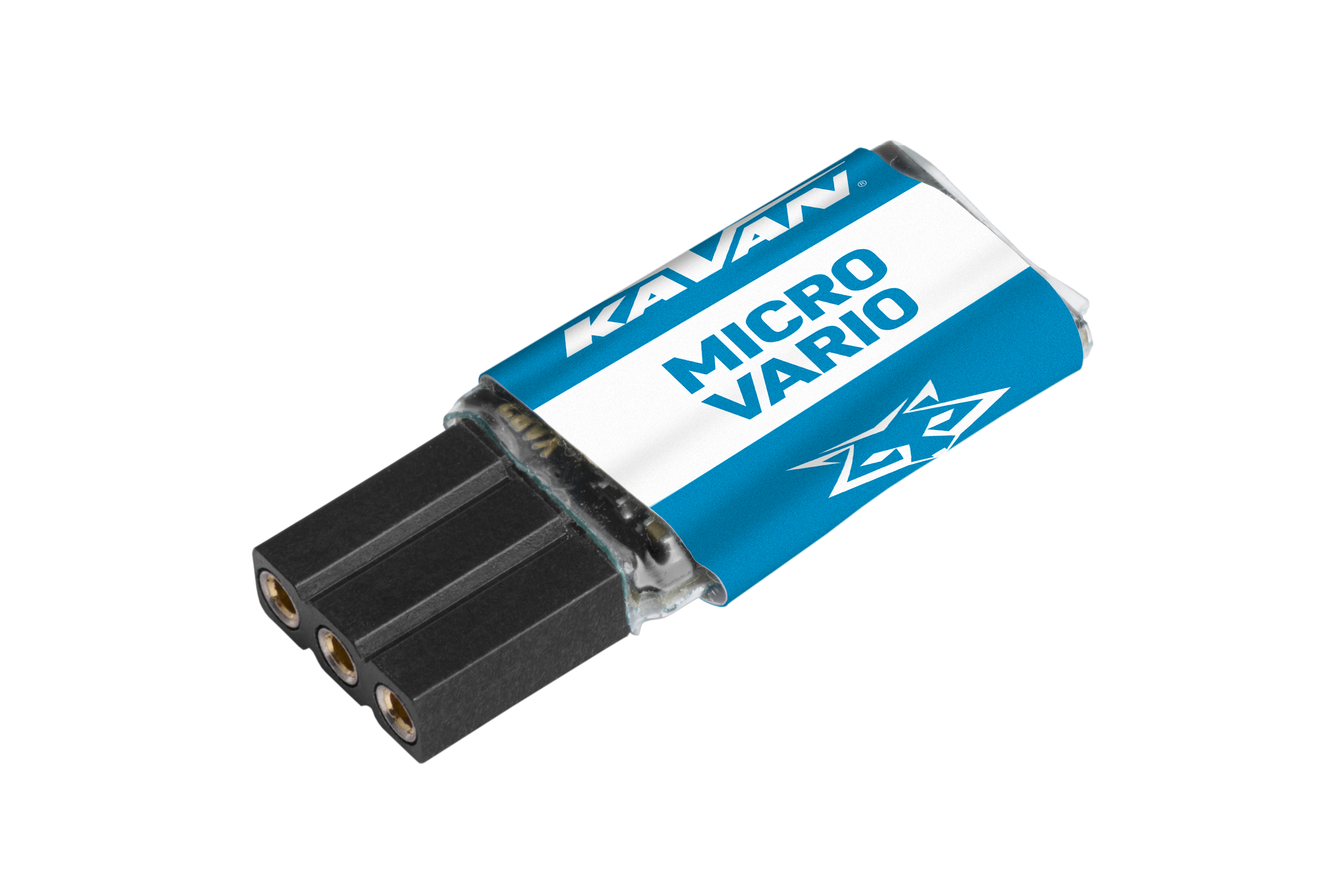

MicroVario je citlivý výškomer/variometer, ktorý využíva najnovšiu technológiu MEMS na dosiahnutie vysokej presnosti pri zachovaní miniatúrnych rozmerov. Senzor dokáže rozpoznať nepatrné zmeny atmosférického tlaku a určiť z nich rýchlosť stúpania/klesania.
Vlastnosti
- Miniatúrne rozmery. Senzor sa pripája priamo k telemetrickému portu prijímača.
- Presné meranie absolútnej/relatívnej výšky a rýchlosti stúpania/klesania.
- Automatická detekcia telemetrie: Duplex EX, HoTT, MSB, S.Bus2.
- Nastaviteľné alarmy výšky a rýchlosti stúpania.
- Nastavovanie pomocou vysielača.
- Aktualizácie firmvéru.
Technické údaje
| Parameter | Technické údaje |
|---|---|
| Rozmery | 15×9×4 mm |
| Hmotnosť | 2 g |
| Rozsah merania tlaku | 300–1200 hPa |
| Rozlíšenie výšky | 0,1 m |
| Typický šum variometra | ±0,05 m/s |
| Pracovný prúd | 15 mA |
| Prevádzková teplota | −20–85 °C |
| Napájacie napätie | 3,5–12 V |
| Telemetria | Duplex EX, Multiplex MSB, Graupner HoTT, Futaba S.Bus2 |
| Stavová LED | Áno |
Hlavná časť
Inštalácia
Pripojte MicroVario priamo k telemetrickému portu prijímača. Senzor je veľmi citlivý na zmeny atmosférického tlaku aj na mechanické namáhanie. Pre čo najpresnejšie meranie výšky venujte pozornosť umiestneniu prijímača. Vyvarujte sa akéhokoľvek mechanického namáhania senzora. MicroVario nesmie byť vystavené priamemu prúdeniu vzduchu ani umiestnené v tesnej blízkosti súčastí vyžarujúcich teplo, napríklad motorov alebo regulátorov otáčok.
Telemetria a nastavenia
Zariadenie je kompatibilné s terminálom JETIBOX, ktorý možno použiť na programovanie. (Staršie verzie JETIBOXu vyrobené pred rokom 2015 nemusia s MicroVario komunikovať; po pripojení sa zobrazí hlásenie „Communication error“.)
Menu JETIBOXu je rozdelené do troch častí:
- Aktuálne hodnoty – Zobrazuje aktuálne telemetrické hodnoty (výška, vario, tlak, teplota) spolu s ich minimami a maximami.
- Reset Min/Max – Súčasným stlačením tlačidiel ⮜ + ⮞ vynulujete všetky minimá a maximá.
- Nastavenia – Základné nastavenia senzora
- Jazyk – Voľba jazyka zobrazenia na JETIBOXe.
- Citlivosť varia – Určuje mieru filtrovania údajov tlakového senzora. Vyššia citlivosť znamená rýchlejšiu odozvu na zmeny výšky, ale môže tiež zvýšiť indikovaný šum. (Predvolená hodnota: Stredná)
- Opadanie – Rýchlosť klesania modelu bez vplyvu termiky. Hodnota opadania sa pripočítava k rýchlosti stúpania, čo umožňuje presnejšie vyhľadávanie termických prúdov. Príklad: Keď model klesá svojou nominálnou rýchlosťou opadania 0,5 m/s, vario je tiché. Hneď ako model vstúpi do stúpavého prúdu, vario začne pípať, aj keď model môže stále klesať.
- Tlak pri mori – Tlak na hladine mora slúži ako referencia na výpočet absolútnej výšky. Pre čo najpresnejší výpočet nastavte miestny tlak prepočítaný na hladinu mora. Tu použitá štandardná referencia na hladine mora je 1013 hPa.
- Zaokrúhliť výšku – Povoľuje alebo zakazuje zaokrúhľovanie výšky zobrazovanej na vysielači. Relatívna aj absolútna výška sa zobrazujú v celých metroch, desatinná časť sa vynechá.
- Alarm výšky – Umožňuje nastaviť alarm pri prekročení výšky.
- Alarm varia – Umožňuje nastaviť alarm pri príliš rýchlom stúpaní alebo klesaní.
- Interval alarmu – Určuje časový odstup medzi jednotlivými hláseniami alarmu.
- Servis – Zobrazuje verziu zariadenia a umožňuje obnoviť predvolené výrobné nastavenia.
Alarmy výšky a varia sú dostupné so systémami Duplex a HoTT.
Pripojenie JETIBOXu
Zapojte MicroVario do zásuvky pre senzor na JETIBOXe. Pripojte akumulátor so zodpovedajúcim napätím (4,5–8,4 V). Teraz môžete senzor nastavovať tlačidlami ⮝, ⮟, ⮜ a ⮞ na JETIBOXe.
Úplná štruktúra menu
Štruktúra menu Graupner HoTT
MicroVario poskytuje telemetriu ako štandardný telemetrický modul VARIO.
Pripojenie k systémom Futaba a Multiplex
Systémy Futaba a Multiplex neumožňujú bezdrôtové nastavovanie zariadenia. Telemetrické údaje možno prenášať na nasledujúcich pevných adresách senzorov:
| Parameter | Futaba S.Bus2 | Multiplex MSB |
|---|---|---|
| Výška | 19 | 6 |
| Vario | 18 | 7 |
| Poznámka | Ručná detekcia v menu Linkage – Sensor. Vyberte vario F1672 na adrese 18. | Automaticky detegované vysielačom. |
Bezpečnostné informácie
- Chráňte zariadenie pred vlhkosťou, prachom a dlhodobým pôsobením priameho slnka.
- MicroVario používajte vždy v suchom prostredí a v medziach uvedených v tomto návode. Nikdy zariadenie nevystavujte nadmernému teplu ani chladu.
- MicroVario mechanicky nenamáhajte a nepôsobte naň nadmernou silou. Namáhanie môže poškodiť merací prvok alebo spôsobiť nepresné meranie.
- Neodstraňujte zmršťovaciu bužírku a nevykonávajte žiadne zmeny ani úpravy zariadenia. Mohlo by dôjsť k jeho úplnému zničeniu a zamietnutiu záručných nárokov.
- Vždy skontrolujte polaritu zapojenia. Nikdy ju neobracajte – mohlo by dôjsť k úplnému zničeniu zariadenia.
Príloha
Výrobca
KAVAN MicroVario vyrába v Českej republike MAV Sense s.r.o. E-mail: info@mavsense.com | Web: www.mavsense.com
Recyklácia (Európska únia)
Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.
EÚ vyhlásenie o zhode
KAVAN Europe s.r.o. týmto vyhlasuje, že KAVAN MicroVario spĺňa základné požiadavky príslušných smerníc EÚ týkajúcich sa elektromagnetickej kompatibility. Úplné znenie EÚ vyhlásenia o zhode je k dispozícii na www.kavanrc.com/doc.
Záruka
Na výrobky KAVAN Europe s.r.o. sa vzťahuje záruka spĺňajúca platné právne požiadavky vašej krajiny. Pri uplatnení záruky sa obráťte na predajcu, u ktorého ste zariadenie zakúpili. Záruka sa nevzťahuje na poruchy spôsobené haváriou, nesprávnym použitím, chybným zapojením, prepólovaním, oneskorenou, nesprávnou či nevykonanou údržbou alebo údržbou neoprávnenými osobami, použitím iného než originálneho príslušenstva KAVAN Europe s.r.o., úpravami alebo opravami nevykonanými spoločnosťou KAVAN Europe s.r.o. či jej autorizovaným servisom, náhodným alebo úmyselným poškodením, bežným opotrebovaním, prevádzkou mimo špecifikácií alebo v spojení so zariadeniami iných výrobcov. Preštudujte príslušné informačné listy v dokumentácii výrobku.
V prípade potreby servisu kontaktujte predajcu, u ktorého ste výrobok zakúpili. Ak je k dispozícii, použite pôvodný obal. Priložte datovaný opis používania výrobku a poruchy, svoju úplnú adresu a telefónne číslo.
Záruka nekryje nesprávnu inštaláciu, nedostatočné upevnenie alebo chladenie, mechanické namáhanie káblov, prepólovanie ani prevádzku mimo stanovených medzí. Chráňte zariadenie pred nadmerným teplom, vlhkosťou a prachom a nenechávajte ho dlhodobo na priamom slnku.
