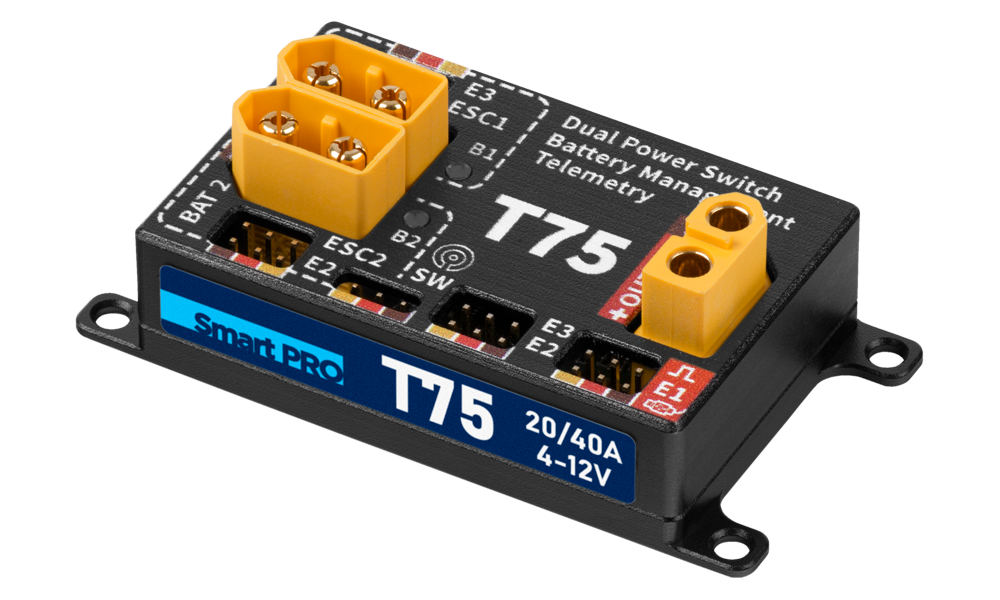

KAVAN Smart PRO T75 prepínač dvoch akumulátorov s expandérom telemetrie
Úvod
KAVAN Smart PRO T75 je výkonný digitálny systém zálohovania napájania z dvoch akumulátorov s pokročilou telemetriou. Obsahuje nabíjací obvod a funkciu dotykového spínača. Je vhodný pre stredne veľké modely používajúce vysokonapäťové servá bez stabilizácie napätia.
Zariadenie je vhodné pre modely s dvoma prijímačovými akumulátormi alebo s obvodom BEC regulátora ako hlavným zdrojom a malým záložným akumulátorom. Prepínač uprednostňuje primárny batériový vstup a pri poklese napätia automaticky prechádza na sekundárny vstup. Voliteľne možno povoliť nabíjanie záložného akumulátora z primárneho vstupu či obvodu BEC.
Zariadenie slúži na zapínanie a vypínanie elektroniky modelu a môže nahradiť mechanický vypínač. Pamätá si posledný prevádzkový stav; pri náhodnom odpojení akumulátora sa po jeho opätovnom pripojení automaticky znovu spustí.
Vlastnosti
- Inteligentný prepínač dvoch akumulátorov s nastaviteľným prahom prepínacieho napätia.
- Dotykový spínač s možnosťou pripojenia magnetického, mechanického či elektronického spínača alebo tlačidla.
- Podpora telemetrie FPort, Duplex EX, S.Bus2, MSB, HoTT a P²Bus: prúd, napätie a kapacita oboch batériových vstupov.
- Voliteľné nabíjanie záložného akumulátora.
- Pamäť posledného prevádzkového stavu.
- Dva rozširujúce porty pre ďalšie snímače Duplex EX/EX Bus, prípadne na použitie ako digitálne vstupy a výstupy.
- Nastavovanie pomocou vysielača alebo programu MAV Manager pre PC.
- Aktualizácie firmvéru.
Technické údaje
| Rozmery | 56×36×16 mm |
|---|---|
| Hmotnosť vrátane káblov | 55 g |
| Konektory | XT60 |
| Trvalý prúd | 20 A |
| Špičkový prúd (2 s) | 40 A |
| Pohotovostný prúd | 100 µA |
| Pracovný prúd | 40 mA |
| Nabíjací prúd pre Batt.2 | Až 200 mA |
| Prevádzková teplota | −20–85 °C |
| Napájacie napätie | 4–12,6 V |
| Odporúčané napájacie napätie | 5–8,4 V |
| Telemetria | KAVAN/FrSky FPort, JETI Duplex EX, Multiplex MSB, Graupner HoTT, Futaba S.Bus2, PowerBox P²Bus |
| Expandér telemetrie | 2 rozširujúce porty Duplex EX/EX Bus |
| Podpora dotykového spínača | Áno |
| BEC | Nie |
| Voliteľný dotykový/mechanický/RC spínač | Áno |
| Stavová LED | Áno |
Hlavná časť
Inštalácia
Zapojte prepínač medzi prijímač a primárny akumulátor či BEC. Záložný akumulátor pripojte k vstupu B2. Zvoľte vhodný spôsob inštalácie a riaďte sa zodpovedajúcou schémou.
Zapojenie dvoch akumulátorov bez BEC
Porty E2/E3 na strane prijímača možno využiť pre ďalšie snímače EX/EX Bus. Snímače sa zapínajú a vypínajú spoločne s prijímačom. V takom prípade nepripájajte žiadne zariadenia k portom E2/E3 na strane batériových vstupov.
Zapojenie BEC regulátora a záložného akumulátora
Použite regulátor s BEC alebo samostatný stabilizovaný zdroj v povolenom rozsahu vstupného napätia. Nižšie uvedené staršie schémy označujú regulátor OPTO ako zdroj BEC, ale regulátor OPTO výstup BEC nemá. Jeho vysokonapäťové pohonné napájanie nepripájajte k batériovým vstupom T75.
Pre telemetriu regulátora použite port E3 na strane batériových vstupov. Signál plynu môžete viesť medzi prijímačom a regulátorom cez pripojenie ESC1 na T75. Port E2 na strane prijímača možno použiť pre ďalší snímač EX/EX Bus; v takom prípade nepripájajte žiadne zariadenie k E2 na strane batériových vstupov.
Každé zariadenie pripojené na strane batériových vstupov odoberá prúd z akumulátora aj po vypnutí T75!
Zapojenie dvoch regulátorov
Pre telemetriu regulátorov použite porty E2/E3 na strane batériových vstupov. Signál plynu môžete viesť medzi prijímačom a jednotlivými regulátormi cez pripojenie ESC1/ESC2 na T75. K portom E2/E3 na strane prijímača nepripájajte žiadne zariadenia.
Pripojenie voliteľného mechanického či elektronického spínača
Pri použití bezdrôtového spínača R3/RSW zmeňte nastavenie T75 z „Touch“ na „Electronic“. Pred dlhodobým skladovaním odpojte záložný akumulátor, pretože R3/RSW trvalo odoberá prúd.
Ako príslušenstvo je k dispozícii kompatibilný magnetický spínač (KAV32.32004).
Funkcia záložného napájania
Prepínač zvyčajne používa primárny batériový vstup B1 ako hlavný zdroj. Ak napätie B1 klesne pod nastavený prah, môže prejsť na B2; použije sa zdroj s vyšším napätím. Keď napätie B1 opäť prekročí prah vrátane hysterézie, T75 automaticky prejde späť na B1 bez ohľadu na napätie B2. T75 možno využiť napríklad takto:
- Kombinácia regulátora a akumulátora: Nastavte napäťový prah pod výstupné napätie obvodu BEC. Napájanie potom zabezpečuje výhradne BEC a sekundárny vstup B2 slúži iba ako záloha. BEC regulátora aj záložný akumulátor musia každý samostatne zvládnuť plné zaťaženie pripojených serv.
- Rovnomerné vybíjanie dvoch akumulátorov: Nastavte napäťový prah nad maximálne napätie akumulátora. Oba akumulátory sa budú vybíjať rovnomerne pri zachovaní rovnakého napätia. Musia mať rovnakú chémiu, počet článkov a podobnú kapacitu. Zvoľte hysteréziu zodpovedajúcu ich vlastnostiam: LiPo/Li-Ion vysokú alebo strednú, LiFe strednú alebo nízku.
T75 vždy odoberá energiu iba z jedného batériového vstupu. Riešenie je odolné proti náhodnému skratu jedného akumulátora. Aktívny vstup označuje červená LED.
Každý zdroj musí samostatne zvládnuť plné zaťaženie serv. Prepínač nestabilizuje výstupné napätie; dodržujte napäťové limity prijímača aj serv.
Nabíjací obvod
Prepínač obsahuje nabíjací obvod pre záložný akumulátor 2S LiPo/Li-Ion alebo 2S LiFe bez vyrovnávania článkov. Voliteľným nabíjaním možno udržiavať akumulátor B2 pripravený bez vyberania z modelu. Odporúčame však najmenej raz mesačne nabiť akumulátor nabíjačom s balancérom. Pri nabíjaní platia tieto bezpečnostné podmienky:
- Napätie B1 musí byť vyššie než napätie B2 a vstup B1 musí byť aktívny, čo signalizuje LED.
- Napätie B2 musí byť v predpísanom rozsahu: 5,5–8,3 V pre LiPo/Li-Ion alebo 5,0–7,1 V pre LiFe.
- T75 nikdy nenabíja na plnú kapacitu.
- Rozdiel napätia musí byť menší než 5 V.
- Teplota musí byť nižšia než 70 °C.
Nabíjací obvod nevyrovnáva napätie článkov ani nenabíja záložný akumulátor úplne. Aspoň raz mesačne akumulátor nabite a vyrovnajte napätie článkov vhodným externým nabíjačom.
Rozširujúce porty
Prepínač ponúka dva konfigurovateľné rozširujúce porty s konektormi JR. Schémy označujú fyzické porty ako E2/E3, ale staršie konfiguračné menu a nižšie uvedená tabuľka používajú E1/E2. Pred aktiváciou digitálnych výstupov overte priradenie položiek menu ku konektorom svojho zariadenia. Porty rozširujú funkcie zariadenia pri použití vybraných RC systémov.
- Expandér EX – umožňuje pripojiť k prepínaču ďalšie snímače Duplex EX/EX Bus.
- Digitálny vstup – stav signálového pinu sa prenáša telemetrickým kanálom do vysielača.
- Digitálny výstup – stav signálového pinu závisí od hodnoty príslušného kanála zbernice; logická 1 zodpovedá hodnote nad 1,5 ms.
| Rozširujúci port | Expandér EX | Digitálny vstup | Digitálny výstup |
|---|---|---|---|
| E1 | Duplex EX/EX Bus | Duplex EX/EX Bus, telemetria P²Bus | EX Bus, S.Bus2, P²Bus |
| E2 | Duplex EX/EX Bus | Duplex EX/EX Bus, telemetria P²Bus | EX Bus, S.Bus2, P²Bus |
Dotykové ovládanie
Inštalácia vnútri trupu.
Inštalácia na povrchu trupu.
Funkcia dotykového ovládania
- Umiestnite dotykové tlačidlo na ľubovoľné miesto modelu na povrch z nevodivého materiálu. Možno ho umiestniť aj dovnútra trupu s hrúbkou steny najviac 3 mm.
- Stavovú LED ponechajte viditeľnú zvonku trupu a na dotykovú plochu nalepte označovaciu nálepku „touch“.
- Pripojte prijímačový akumulátor k prepínaču a krátko sa dotknite tlačidla. Stavová LED má raz bliknúť. Ak neblikne, zvýšte v nastaveniach citlivosť dotyku.
- Dotknite sa tlačidla a držte ho približne 2 sekundy. Po úvodnom bliknutí začne LED znovu blikať. V tomto okamihu tlačidlo uvoľnite; hlavný výstup sa aktivuje.
Telemetria a nastavenia
Prepínač možno nastavovať pomocou JETIBOXu alebo SMART-BOXu. Menu JETIBOXu je rozdelené do troch častí:
- Aktuálne hodnoty – zobrazuje najnovšie telemetrické hodnoty prúdu, napätia, kapacity a teploty vrátane miním a maxím.
- Hlavná obrazovka zobrazuje teplotu zariadenia a napätie a prúd aktívneho akumulátora. Pri povolenom a prebiehajúcom nabíjaní sa zobrazí stav „CHG“.
- Na obrazovke Kapacita vynulujete nameranú kapacitu súčasným stlačením ⮜ + ⮞. Hviezdička označuje aktívny batériový vstup.
- Obrazovka „Time“ ukazuje súhrnnú dobu použitia primárneho a sekundárneho batériového vstupu, teda ako dlho každý zdroj napájal zariadenie.
- Reset Min/Max – súčasným stlačením ⮜ + ⮞ vynulujete všetky minimá a maximá.
- Nastavenia – Základné nastavenia senzora
- Jazyk – Voľba jazyka zobrazenia na JETIBOXe.
- Typ spínača (dotykový/elektronický/mechanický/Hallov/tlačidlo) určuje spôsob zapínania a vypínania zariadenia. Voľba Elektronický umožňuje pripojiť elektronický spínač s napäťovým výstupom, napríklad magnetický alebo rádiovo ovládaný spínač.
- Citlivosť dotyku – pri použití dotykového spínača môžete zmenou tejto hodnoty citlivosť zvýšiť alebo znížiť. Vyššia citlivosť umožňuje inštaláciu pod hrubším plášťom trupu, ale zároveň zvyšuje náchylnosť na chybné zopnutie.
- Napäťový prah – určuje prepínacie napätie vstupov B1 a B2; pozri Funkcia záložného napájania.
- Hysterézia napätia – uplatňuje sa pri prepínaní napájania medzi akumulátormi. Pre rovnomerné vybíjanie má byť nízka, ale zároveň dostatočne vysoká, aby pri zaťažení nedochádzalo k rýchlemu prepínaniu tam a späť. Dostupné sú tri možnosti:
- Vysoká hysterézia (LiPo), približne 1,2 V – predvolená a odporúčaná voľba pre kombináciu LiPo(Li-Ion)/LiPo(Li-Ion) alebo regulátor–LiPo(Li-Ion). Vhodná aj pre akumulátory s vysokým vnútorným odporom.
- Stredná, približne 0,5 V – vhodná na rovnomerné vybíjanie akumulátorov LiPo(Li-Ion) s nízkym vnútorným odporom.
- Nízka (LiFe), približne 0,3 V – pre akumulátory LiFe s nízkym vnútorným odporom.
- Reset kapacity – Určuje, kedy sa hodnota kapacity vynuluje. Dostupné voľby:
- Po zapnutí (predvolené) – kapacita sa vynuluje po každom pripojení akumulátora.
- Zmena napätia – kapacita sa vynuluje po pripojení akumulátora s napätím odlišným o najmenej 15 %. Snímač tak môže rozlíšiť nabitý a vybitý akumulátor.
- Ručne – kapacita sa nikdy nenuluje automaticky.
- Nabíjanie – povoľuje nabíjanie záložného akumulátora B2 typu 2S Li-Ion/LiPo alebo 2S LiFe.
- Funkcia E1/E2 – zvoľte funkciu oboch rozširujúcich portov: telemetrický vstup EX/EX Bus, digitálny vstup alebo digitálny výstup.
- Výstupný kanál E1/E2 – pri voľbe digitálneho výstupu je potrebné zvoliť príslušný kanál.
- Servis – Zobrazuje verziu zariadenia a umožňuje obnoviť predvolené výrobné nastavenia.
Štruktúra menu JETIBOXu
Štruktúra menu Graupner HoTT
Prepínač poskytuje telemetriu ako „Electric Air Module“.
Pripojenie k systémom Futaba a Multiplex
Systémy Futaba a Multiplex neumožňujú bezdrôtové nastavenie zariadenia. Telemetria používa nasledujúce publikované priradenie slotov snímačov:
| Parameter | Futaba S.Bus2 | Multiplex MSB |
|---|---|---|
| Prúd 1 | 2 | 3 |
| Napätie 1 | 3 | 2 |
| Kapacita 1 | 4 | 4 |
| Prúd 2 | 5 | 6 |
| Napätie 2 | 6 | 5 |
| Kapacita 2 | 7 | 7 |
| Poznámka | Ručné rozpoznanie v menu Linkage – Sensor. Zvoľte snímač prúdu S1678 na slotoch 2 a 5. | Automaticky detegované vysielačom. |
Aktualizácia firmvéru
Firmvér prepínača sa aktualizuje z PC pomocou USB rozhrania.
Potrebné programy a súbory sú dostupné na www.mavsense.com.
Nainštalujte do počítača program MAV Manager a ovládače USB. Overte systémové požiadavky.
- Odpojte všetky zariadenia pripojené k prepínaču.
- Pripojte USB rozhranie k počítaču, spustite MAV Manager, otvorte Tools → Device Updater a vyberte správny COM port.
- Pripojte batériový prepínač k USB rozhraniu cez telemetrický port E1 na strane prijímača.
- Pripojte externé napájanie k vstupu B1 alebo B2 prepínača.
- Vyberte správny súbor
*.BINpre pripojené zariadenie a stlačte Update. - Počkajte na dokončenie aktualizácie a potom zariadenie odpojte.
Starší obrázok zapojenia zobrazuje Mini-USB. Pre súčasné rozhranie USB-C použite dátový kábel USB-A na USB-C. Správny port zariadenia a prípadné externé napájanie zvoľte podľa návodu pripojeného zariadenia.
Nastavovanie pomocou PC
Program MAV Manager verzie 1.7.0 a novšej umožňuje pohodlne meniť všetky nastavenia zariadenia, zobrazovať telemetriu v reálnom čase a zálohovať konfiguráciu. Horná lišta obsahuje nasledujúce tlačidlá, pozri (Obr. 14):
- Refresh – Znova načíta nastavenia zo zariadenia.
- Import – Načíta nastavenia zo súboru. Ak chcete niekoľko zariadení nastaviť rovnako, importujte do všetkých rovnaký súbor nastavení.
- Export – Uloží nastavenia zariadenia do súboru. Ľahko tak vytvoríte zálohu konfigurácie v počítači. Po zálohovaní môžete skúšať rôzne nastavenia a neskôr sa vrátiť k pôvodnej konfigurácii tlačidlom Import a výberom pôvodného exportovaného súboru.
- Reset default – Obnoví výrobné nastavenia zariadenia a znova načíta všetky hodnoty.
Pripojte prepínač k PC pomocou USB rozhrania. MAV Manager ho automaticky rozpozná.
Vlastnosti zariadenia zobrazíte tlačidlom Configure.
Telemetria v reálnom čase s minimálnymi a maximálnymi hodnotami. MAV Manager tiež umožňuje vytvoriť súbor so záznamom živých telemetrických údajov, ktorý možno zobrazovať, analyzovať, importovať a exportovať.
Nastavenie prepínača. Každá zmena konfigurácie sa ihneď prenesie do zariadenia a uloží do pamäte. Ďalšie potvrdenie nie je potrebné.
Nastavenie telemetrických slotov.
Bezpečnostné informácie
- Chráňte zariadenie pred vlhkosťou, prachom a dlhodobým pôsobením priameho slnka.
- Prepínač používajte vždy v suchom prostredí a dodržujte limity uvedené v tomto návode. Nikdy ho nevystavujte nadmernému teplu ani chladu.
- Neodstraňujte kryt zariadenia a nevykonávajte žiadne zmeny ani úpravy. Mohlo by dôjsť k poškodeniu výrobku a zamietnutiu záručných nárokov.
- Vždy skontrolujte polaritu káblov. Nikdy ju neobracajte, inak hrozí poškodenie výrobku.
- Vždy používajte zdroj dostatočne dimenzovaný pre spotrebu pripojených serv. Nikdy neprekračujte ich maximálne povolené prevádzkové napätie.
