KAVAN Smart PRO TW30 Vypínač napájania s telemetriou - Návod na obsluhu

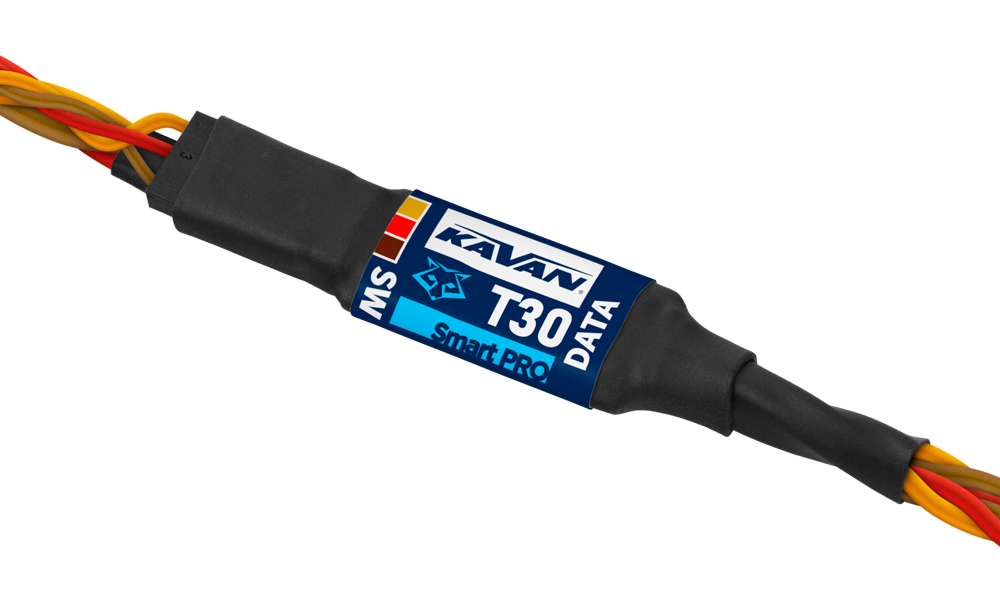

KAVAN Smart PRO TW30 Vypínač napájania s telemetriou
Úvod
KAVAN Smart PRO TW30 kombinuje elektronický vypínač napájania s telemetrickým sledovaním napätia, prúdu a vyčerpanej kapacity. Spína elektroniku modelu a pamätá si posledný prevádzkový stav. Ak sa akumulátor nechcene odpojí pri zapnutom výstupe, výstup sa po opätovnom pripojení akumulátora znova zapne.
TW30 neobsahuje stabilizátor napätia. Možno ho ovládať dotykovou plochou alebo mechanickým spínačom. Mechanickým spínačom prechádza iba riadiaci signál; hlavný prúd záťaže prechádza TW30. V konfigurácii zvoľte Touch alebo Standard podľa použitého spínača.
Vlastnosti
- Ovládanie dotykovou plochou alebo mechanickým spínačom.
- Telemetria FPort, Duplex EX, Graupner HoTT, Multiplex MSB a Futaba S.Bus2.
- Voliteľné vypnutie pri nízkom napätí.
- Pamäť telemetrických hodnôt a prevádzkového stavu.
Technické údaje
| Rozmery | 25×12×5 mm |
|---|---|
| Hmotnosť | 9 g |
| Napájacie napätie | 5–12 V |
| Trvalý prúd | 10 A |
| Špičkový prúd | 30 A |
| Stabilizácia napätia | Žiadna |
Hlavná časť
Inštalácia
Zapojte zariadenie medzi prijímač a akumulátor. Ak používate BEC, zapojte TW30 medzi akumulátor a BEC.
Pri použití BEC vyberte z konektora a zaizolujte prostredný kladný (červený) vodič telemetrického kábla medzi TW30 a prijímačom. Postupujte podľa schémy zapojenia s BEC (Obr. 2).
Priame zapojenie (bez BEC)
Zapojenie s BEC
Dotykové ovládanie
Inštalácia vnútri trupu
Inštalácia na vonkajšej strane trupu
Funkcia dotykového ovládania
- Pripevnite dotykovú plochu obojstrannou lepiacou páskou na vnútornú alebo vonkajšiu stranu trupu. Použite nevodivý povrch s hrúbkou najviac 3 mm.
- Stavová LED musí byť viditeľná zvonka trupu. Pri vnútornej inštalácii podľa potreby vytvorte malý otvor pre LED. Miesto dotyku označte dodanou nálepkou terčíka.
- Pripojte prijímačový akumulátor k TW30 a krátko sa dotknite tlačidla. Stavová LED má raz bliknúť. Ak neblikne, zvýšte v konfigurácii citlivosť dotyku.
- Na zapnutie alebo vypnutie výstupu pridržte prst na dotykovej ploche. Po úvodnom potvrdzovacom bliknutí počkajte, kým LED začne opakovane blikať. Počas tohto 2s intervalu blikania prst oddiaľte. Oddialenie mimo tohto intervalu sa vyhodnotí ako falošný podnet a stav výstupu sa nezmení.
Telemetria a nastavenia
Zariadenie možno programovať pomocou JETIBOXu. Použite prepojovací kábel dodaný s JETIBOXom. (Staršie verzie JETIBOXu vyrobené pred rokom 2015 nemusia s TW30 komunikovať; po pripojení sa zobrazí hlásenie „Communication error“.)
Úplná štruktúra menu
Menu JETIBOXu je rozdelené do troch častí:
Aktuálne hodnoty – Zobrazuje aktuálne telemetrické hodnoty (prúd, napätie, kapacita, teplota) spolu s minimami a maximami.
- Na obrazovke kapacity môžete súčasným stlačením tlačidiel ⮜ + ⮞ vynulovať zmeranú kapacitu.
- Reset Min/Max – Súčasným stlačením tlačidiel ⮜ + ⮞ vynulujete všetky minimá a maximá.
Nastavenia – Základné nastavenia senzora
- Jazyk – Voľba jazyka zobrazenia na JETIBOXe.
- Typ spínača (Touch/Standard) – Zvoľte dotykové ovládanie alebo mechanický spínač.
- Citlivosť dotyku – Pri použití dotykového ovládania možno touto hodnotou zvýšiť jeho citlivosť. Vyššia citlivosť umožňuje inštaláciu TW30 vnútri hrubších trupov, ale súčasne zvyšuje náchylnosť dotykového senzora na falošné podnety.
- Reset kapacity – Určuje, kedy sa hodnota kapacity vynuluje. Dostupné voľby:
- Po zapnutí (predvolené) – Kapacita sa vynuluje pri každom pripojení akumulátora.
- Zmena napätia – Kapacita sa vynuluje pri pripojení akumulátora s napätím odlišným aspoň o 15 %. Senzor tak môže rozlišovať nabité a vybité akumulátory.
- Ručné – Kapacita sa nikdy nenuluje automaticky.
- Vypínacie napätie – Nastavuje minimálne napätie pre bezpečnú prevádzku modelu. Ak vstupné napätie zostane pod zvolenou úrovňou dlhšie než 30 s, TW30 odpojí napájanie prijímača a serv.
Servis – Zobrazuje verziu zariadenia a umožňuje obnoviť predvolené výrobné nastavenia.
Vypnutie pri nízkom napätí odpojí prijímač a servá. Pri nastavovaní prahu počítajte s touto stratou ovládania.
Štruktúra menu Graupner HoTT
TW30 poskytuje telemetriu ako regulátor otáčok „Air-ESC“.
Bezpečnostné informácie
- Chráňte zariadenie pred vlhkosťou, prachom a dlhodobým pôsobením priameho slnka.
- TW30 používajte vždy v suchom prostredí a v medziach uvedených v tomto návode. Nikdy zariadenie nevystavujte nadmernému teplu ani chladu.
- Neodstraňujte zmršťovaciu bužírku a nevykonávajte žiadne zmeny ani úpravy zariadenia. Mohlo by dôjsť k jeho úplnému zničeniu a zamietnutiu záručných nárokov.
- Vždy skontrolujte polaritu zapojenia. Nikdy ju neobracajte – mohlo by dôjsť k úplnému zničeniu zariadenia.
Príloha
Výrobca
KAVAN Smart PRO TW30 Vypínač napájania s telemetriou vyrába v Českej republike MAV Sense s.r.o.
E-mail: info@mavsense.com | Web: www.mavsense.com
Recyklácia (Európska únia)
Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.
EÚ vyhlásenie o zhode
KAVAN Europe s.r.o. týmto vyhlasuje, že KAVAN Smart PRO TW30 Vypínač napájania s telemetriou spĺňa základné požiadavky príslušných smerníc EÚ týkajúcich sa elektromagnetickej kompatibility. Úplné znenie EÚ vyhlásenia o zhode je k dispozícii na www.kavanrc.com/doc.
Záruka
Na výrobky KAVAN Europe s.r.o. sa vzťahuje záruka spĺňajúca platné právne požiadavky vašej krajiny. Pri uplatnení záruky sa obráťte na predajcu, u ktorého ste zariadenie zakúpili. Záruka sa nevzťahuje na poruchy spôsobené haváriou, nesprávnym použitím, chybným zapojením, prepólovaním, oneskorenou, nesprávnou či nevykonanou údržbou alebo údržbou neoprávnenými osobami, použitím iného než originálneho príslušenstva KAVAN Europe s.r.o., úpravami alebo opravami nevykonanými spoločnosťou KAVAN Europe s.r.o. či jej autorizovaným servisom, náhodným alebo úmyselným poškodením, bežným opotrebovaním, prevádzkou mimo špecifikácií alebo v spojení so zariadeniami iných výrobcov. Preštudujte príslušné informačné listy v dokumentácii výrobku.
V prípade potreby servisu kontaktujte predajcu, u ktorého ste výrobok zakúpili. Ak je k dispozícii, použite pôvodný obal. Priložte datovaný opis používania výrobku a poruchy, svoju úplnú adresu a telefónne číslo.
Záruka nekryje nesprávnu inštaláciu, nedostatočné upevnenie alebo chladenie, mechanické namáhanie káblov, prepólovanie ani prevádzku mimo stanovených medzí. Chráňte zariadenie pred nadmerným teplom, vlhkosťou a prachom a nenechávajte ho dlhodobo na priamom slnku.
