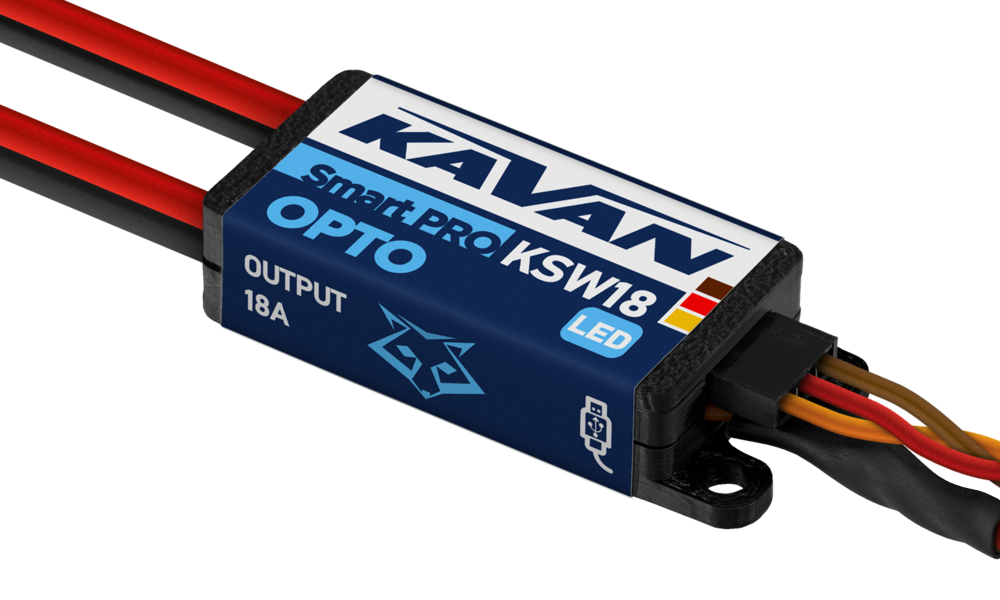

KAVAN Smart PRO KSW18 Kill switch

Úvod

KAVAN Smart PRO KSW18 Kill switch je výkonný digitálny spínač s opticky oddeleným spínacím obvodom. Vďaka vysokej odolnosti proti rušeniu a oddeleniu signálu je vhodný ako nezávislý spínač zapaľovania. Možno ho ovládať RC kanálom, mechanickým spínačom alebo ich kombináciou. Ponúka rad nastavení pre rôzne spôsoby použitia.

Vlastnosti

• Opticky oddelený spínací obvod s nezávislým napájaním
• Podpora rôznych záťaží: motory, relé, osvetlenie, vykurovacie telesá
• Možnosť pripojenia magnetických, mechanických či elektronických spínačov alebo tlačidiel (voliteľná podpora dotykového ovládania)
• Dva riadiace vstupy pre vyššiu bezpečnosť
• Podpora telemetrie Duplex EX a FrSky na nastavovanie
• Nastavovanie pomocou vysielača alebo programu MAV Manager pre PC.
• Aktualizácie firmvéru.

Technické údaje

Technické údaje	KSW18
Rozmery	50×19×10 mm
Hmotnosť vrátane káblov	19 g
Hmotnosť (vrátane káblov a magnetického/dotykového spínača)	24 g
Káble	3×1 mm² (17 AWG)
Konektory	—
Trvalý prúd	18 A
Špičkový prúd (2 s)	30 A
Pracovný prúd	< 10 mA
Prevádzková teplota	−20–85 °C
Napájacie napätie (vstup Rx)	4–16 V
Napájacie napätie (izolovaný spínací obvod)	5–26 V
Telemetria	FrSky (iba konfigurácia), Duplex
Podpora dotykového spínača	Áno
BEC	Nie
Voliteľný dotykový/mechanický spínač/tlačidlo	Áno
Stavová LED	Áno

Hlavná časť

Inštalácia

Zapojte zariadenie podľa (Obr. 1). Spínací bod a polaritu vstupného RC signálu možno upraviť v nastaveniach.

Základné zapojenie s dvoma akumulátormi

Prídavný mechanický/elektronický spínač

KSW18 umožňuje kombinovať dva riadiace vstupy na zvýšenie prevádzkovej bezpečnosti. V predvolenom nastavení sa používa iba hlavný vstup (linka Rx). Pre vyššiu bezpečnosť, napríklad proti nechcenému zapnutiu zapaľovania motora, použite hlavný aj sekundárny vstup. V menu nastavte typ a správanie sekundárneho spínača.

Inštalácia dotykového spínača

• Umiestnite dotykové tlačidlo na model na povrch z nevodivého materiálu.
• Stavová LED musí byť viditeľná zvonka trupu.

Postup aktivácie

1. Pripojte prijímačový akumulátor ku KSW18 a krátko sa dotknite tlačidla. Stavová LED má začať blikať. Ak nebliká, zvýšte v konfigurácii citlivosť dotyku.
2. Pridržte prst na tlačidle približne 2 sekundy. Hneď ako LED začne blikať, prst oddiaľte. Hlavný výstup sa zapne.

Telemetria a nastavenia

Zariadenie možno programovať pomocou JETIBOXu. Menu JETIBOXu je rozdelené do troch častí:

• Aktuálne hodnoty – Zobrazuje telemetrické údaje v reálnom čase vrátane teploty a jej minimálnych a maximálnych hodnôt.
  • Reset Min/Max – Súčasným stlačením tlačidiel ⮜ + ⮞ vynulujete všetky minimá a maximá.
• Nastavenia – Základná konfigurácia zariadenia.
  • Jazyk – Voľba jazyka zobrazenia na JETIBOXe.
  • Typ vstupu – Určuje hlavný riadiaci vstup spínača:
    • Servosignál (predvolené) – Spínač je ovládaný PWM signálom z prijímača.
    • Napäťová úroveň – Ovládanie logickou napäťovou úrovňou na signálovom vstupe Rx (2,0–5,0 V = zapnuté, 0,0–0,7 V = vypnuté). Napájanie vždy privádzajte káblom „Rx“. Na vstupe sa automaticky aktivuje pulldown rezistor.
    • Kanál sériovej zbernice – Ovládanie spínača zvoleným kanálom sériovej zbernice (S.Bus, EX Bus, P²Bus, FPort, FBus). Kábel Rx musí byť pripojený k výstupu zbernice prijímača.
  • Prah servosignálu – Určuje prahovú hodnotu servosignálu na spínanie. Hodnoty nad prahom (predvolené: 1,5 ms) výstup zapnú; nižšie hodnoty ho vypnú.
  • Kanál sériovej zbernice – Voľba konkrétneho kanála, keď je typ vstupu nastavený na Kanál sériovej zbernice.
  • Sekundárny vstup (Žiadny/Mechanický/Hall/Tlačidlo/Dotyk). Voliteľný druhý riadiaci vstup. Sekundárny vstup môže byť vybavený indikačnou LED.
  • Citlivosť dotyku – Nastavuje citlivosť dotykového senzora. Vyššie hodnoty umožňujú inštaláciu pod hrubšie nevodivé povrchy, ale môžu zvýšiť riziko falošného zopnutia.
  • Správanie spínača – Určuje vzájomnú funkciu hlavného a sekundárneho vstupu:
    • Iba hlavný vstup (predvolené) – Spínač je ovládaný výhradne hlavným vstupom.
    • Hlavný aj sekundárny vstup – Na zapnutie výstupu musia byť aktívne oba vstupy. Ak je niektorý neaktívny, spínač sa vypne.
    • Iba sekundárny vstup – Spínač je ovládaný výhradne sekundárnym vstupom.
  • Invertovať výstup – Obracia logický stav výstupu spínača v reakcii na riadiaci signál.
  • Požadovaná počiatočná poloha – Určuje správanie spínača po zapnutí napájania:
    • Ľubovoľná poloha (predvolené) – Spínač ihneď reaguje na riadiaci signál.
    • Poloha Vypnuté – Výstup zostáva po zapnutí vypnutý a začne reagovať až potom, ako vstupný signál prejde do stavu vypnuté.
    • Poloha Zapnuté – Výstup je po zapnutí aktívny a začne reagovať potom, ako vstupný signál prejde do stavu zapnuté.
  • Správanie fail-safe – Určuje reakciu spínača na stratu riadiaceho signálu:
    • Opakovať – Zachová posledný známy stav.
    • Vypnúť – Vypne výstup.
    • Zapnúť – Zapne výstup.
  • Oneskorenie fail-safe – Určuje oneskorenie v sekundách medzi stratou signálu a aktiváciou fail-safe.
• Servis – Zobrazuje verziu firmvéru zariadenia a umožňuje obnoviť výrobné nastavenia.

Štruktúra menu JETIBOXu

Integrácia FrSky/KAVAN

Spínač KSW18 je kompatibilný s prijímačmi podporujúcimi protokoly FPort a FBus, čo umožňuje prenos riadenia, telemetrie aj konfiguráciu. KSW18 prijíma informácie z kanálov a spätne odosiela telemetrické dáta. Zariadenie dokáže dekódovať všetky kanálové dáta od FBus 8 po FBus 24, ale pre vnútorné funkcie, napríklad ovládanie spínača, možno použiť iba prvých 16 kanálov.

Na nastavenie KSW18 je vyžadovaný systém Ethos (minimálne verzia 1.6.0). Stiahnite zodpovedajúcu Lua aplikáciu do vysielača a umiestnite ju do priečinka scripts. Spustite ju z druhej stránky menu Konfigurácia. K telemetrickej zbernici pripájajte vždy iba jeden KSW18, aby nedochádzalo ku konfliktom adries.

Aplikácia KillSwitch Config je dostupná v menu Konfigurácia.

Hlavné menu KillSwitch zobrazuje stav zariadenia a ponúka odkazy na všetky podmenu.

Obrazovka štatistík.

Nastavenia ovládania.

Nastavenia fail-safe.

Servisné menu.

Bezpečnostné informácie

• Chráňte zariadenie pred vlhkosťou, prachom a dlhodobým pôsobením priameho slnka.
• KSW18 používajte vždy v suchom prostredí a v medziach uvedených v tomto návode. Nikdy zariadenie nevystavujte nadmernému teplu ani chladu.
• Neodstraňujte plastový kryt zariadenia a nevykonávajte žiadne zmeny ani úpravy. Mohlo by dôjsť k zničeniu zariadenia a zamietnutiu záručných nárokov.
• Vždy skontrolujte polaritu zapojenia. Nikdy ju neobracajte – mohlo by dôjsť k úplnému zničeniu zariadenia.
• Vždy použite zdroj dostatočne dimenzovaný pre spotrebu pripojenej záťaže. Nikdy neprekračujte jej maximálne povolené prevádzkové napätie.

Aktualizácia firmvéru

Aktualizácie firmvéru KSW18 sa prenášajú z PC cez USB rozhranie. Potrebné programy a súbory nájdete na www.mavsense.com.

Nainštalujte do počítača program MAV Manager a ovládače USB. Overte systémové požiadavky.

1. Odpojte všetky zariadenia pripojené ku KSW18.
2. Pripojte USB rozhranie k počítaču, spustite MAV Manager, otvorte Tools → Device Updater a vyberte správny COM port.
3. Pripojte KSW18 k USB rozhraniu cez port Rx.
4. Vyberte správny súbor *.BIN pre pripojené zariadenie a stlačte Update.
5. Počkajte na dokončenie aktualizácie a potom zariadenie odpojte.

Nastavovanie pomocou PC

Program MAV Manager (verzia 1.16.0 a novšia) umožňuje pohodlne meniť všetky nastavenia zariadenia, zobrazovať telemetriu v reálnom čase a zálohovať nastavenia. Horná lišta obsahuje nasledujúce konfiguračné tlačidlá, pozrite (Obr. 14):

• Refresh – Znova načíta nastavenia zo zariadenia.
• Import – Načíta nastavenia zo súboru. Ak chcete niekoľko zariadení nastaviť rovnako, importujte do všetkých rovnaký súbor nastavení.
• Export – Uloží nastavenia zariadenia do súboru. Ľahko tak vytvoríte zálohu konfigurácie v počítači. Po zálohovaní môžete skúšať rôzne nastavenia a neskôr sa vrátiť k pôvodnej konfigurácii tlačidlom Import a výberom pôvodného exportovaného súboru.
• Reset default – Obnoví výrobné nastavenia zariadenia a znova načíta všetky hodnoty.

Pripojte zariadenie k počítaču cez USB rozhranie. MAV Manager ho automaticky rozpozná. Pozrite (Obr. 13).

Vlastnosti zariadenia zobrazíte tlačidlom Configure. Pozrite (Obr. 14).

Telemetria v reálnom čase s minimálnou a maximálnou teplotou. Zapnutím ovládania v reálnom čase môžete overiť správnu reakciu na hodnotu vstupného signálu. MAV Manager umožňuje tiež zaznamenávať telemetrické údaje do súboru, ktorý možno prezerať, analyzovať, importovať a exportovať. Pozrite (Obr. 15).

Nastavenia KillSwitch. Každá zmenená hodnota sa okamžite prenesie do zariadenia a uloží do pamäte. Ďalšie potvrdenie nie je potrebné. Pozrite (Obr. 16).

Príloha

Výrobca

KAVAN Smart PRO KSW18 Kill switch vyrába v Českej republike MAV Sense s.r.o.

E-mail: info@mavsense.com | Web: www.mavsense.com

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do bežného domového odpadu. Odovzdajte ich do špecializovaného zberného a recyklačného zariadenia. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete dopraviť do najbližšieho zberného alebo recyklačného strediska, kde bude zdarma bezpečne zlikvidované alebo recyklované. Odovzdaním nepotrebného zariadenia významne prispievate k ochrane životného prostredia.

EÚ vyhlásenie o zhode

KAVAN Europe s.r.o. týmto vyhlasuje, že KAVAN Smart PRO KSW18 Kill switch spĺňa základné požiadavky príslušných smerníc EÚ týkajúcich sa elektromagnetickej kompatibility. Úplné znenie EÚ vyhlásenia o zhode je k dispozícii na www.kavanrc.com/doc.

Záruka

Na výrobky KAVAN Europe s.r.o. sa vzťahuje záruka spĺňajúca platné právne požiadavky vašej krajiny. Pri uplatnení záruky sa obráťte na predajcu, u ktorého ste zariadenie zakúpili. Záruka sa nevzťahuje na poruchy spôsobené haváriou, nesprávnym použitím, chybným zapojením, prepólovaním, oneskorenou, nesprávnou či nevykonanou údržbou alebo údržbou neoprávnenými osobami, použitím iného než originálneho príslušenstva KAVAN Europe s.r.o., úpravami alebo opravami nevykonanými spoločnosťou KAVAN Europe s.r.o. či jej autorizovaným servisom, náhodným alebo úmyselným poškodením, bežným opotrebovaním, prevádzkou mimo špecifikácií alebo v spojení so zariadeniami iných výrobcov. Preštudujte príslušné informačné listy v dokumentácii výrobku.

V prípade potreby servisu kontaktujte predajcu, u ktorého ste výrobok zakúpili. Ak je k dispozícii, použite pôvodný obal. Priložte datovaný opis používania výrobku a poruchy, svoju úplnú adresu a telefónne číslo.

Záruka nekryje nesprávnu inštaláciu, nedostatočné upevnenie alebo chladenie, mechanické namáhanie káblov, prepólovanie ani prevádzku mimo stanovených medzí. Chráňte zariadenie pred nadmerným teplom, vlhkosťou a prachom a nenechávajte ho dlhodobo na priamom slnku.
