KAVAN MicroVario - Notice d’utilisation
KAVAN MicroVario
Introduction

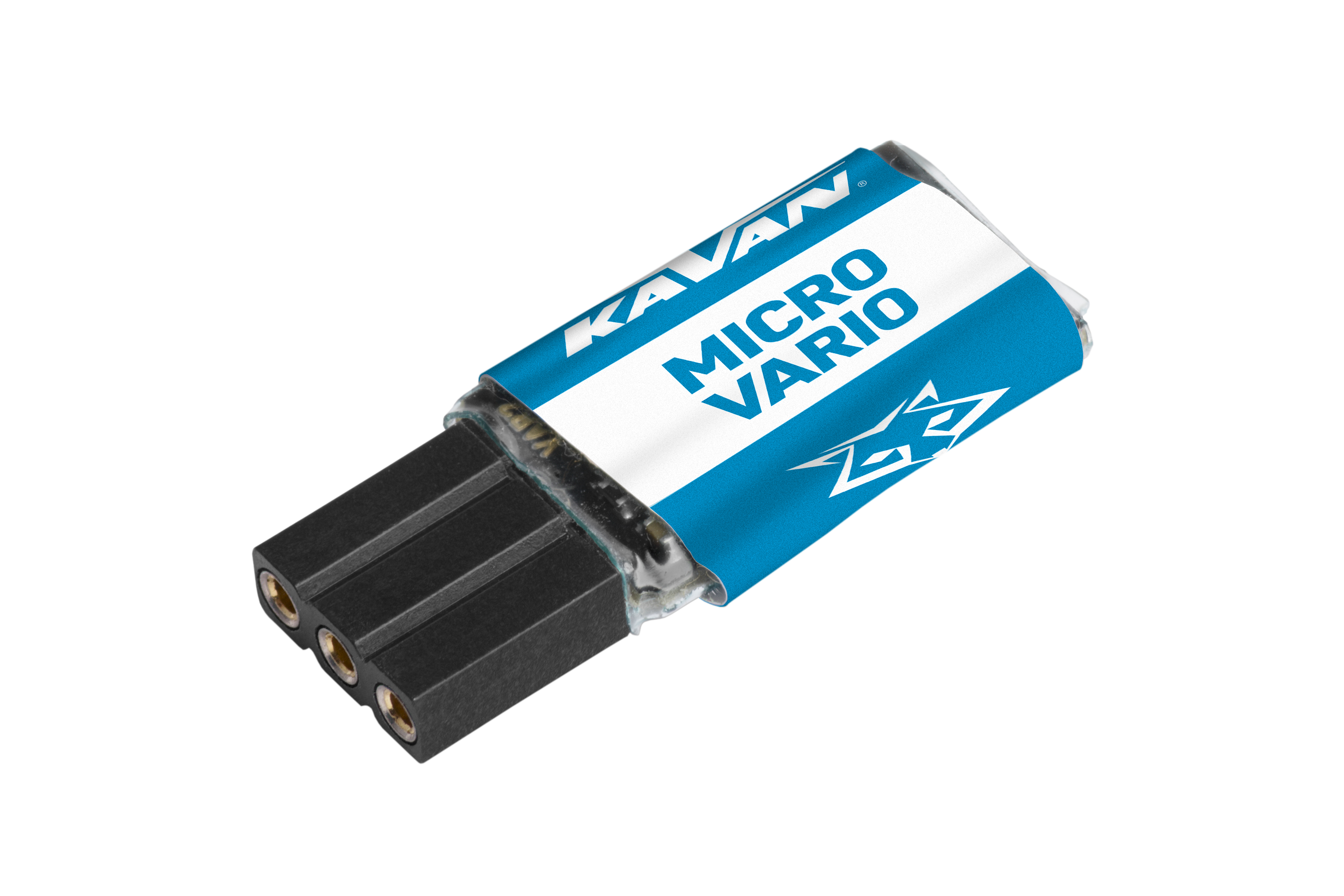

MicroVario est un altimètre/variomètre sensible qui utilise la technologie MEMS pour obtenir une grande précision tout en conservant des dimensions miniatures. Le capteur détecte de très faibles variations de pression atmosphérique pour indiquer le taux de montée ou de descente.
Caractéristiques
- Dimensions miniatures. Le capteur se branche directement au port de télémétrie du récepteur.
- Mesure précise de l’altitude absolue et relative et du taux de montée ou de descente.
- Détection automatique de la télémétrie : Duplex EX, HoTT, MSB, S.Bus2.
- Alarmes réglables d’altitude et de taux de montée.
- Configuration depuis l’émetteur.
- Mises à jour du firmware.
Caractéristiques techniques
| Paramètre | Caractéristiques techniques |
|---|---|
| Dimensions | 15×9×4 mm |
| Masse | 2 g |
| Plage de pression | 300–1200 hPa |
| Résolution d’altitude | 0,1 m |
| Bruit typique du variomètre | ±0,05 m/s |
| Courant de fonctionnement | 15 mA |
| Température de fonctionnement | −20–85 °C |
| Tension d’alimentation | 3,5–12 V |
| Télémétrie | Duplex EX, Multiplex MSB, Graupner HoTT, Futaba S.Bus2 |
| LED d’état | Oui |
Partie principale
Installation
Branchez MicroVario directement au port de télémétrie du récepteur. Le capteur est très sensible aux variations de pression atmosphérique ainsi qu’aux contraintes mécaniques. Pour obtenir les mesures d’altitude les plus précises, veillez à l’emplacement du récepteur. Évitez toute contrainte mécanique sur le capteur. MicroVario ne doit pas être directement exposé au flux d’air ni se trouver à proximité immédiate d’éléments produisant de la chaleur, tels que les moteurs ou les contrôleurs de vitesse.
Télémétrie et réglages
L’appareil est compatible avec la JETIBOX, qui permet de le programmer. (Les anciennes JETIBOX fabriquées avant 2015 peuvent ne pas communiquer avec MicroVario ; le message « Communication error » apparaît alors après le branchement.)
Le menu JETIBOX comporte trois sections :
- Valeurs actuelles – Affiche les dernières valeurs de télémétrie (altitude, vario, pression, température), ainsi que leurs minima et maxima.
- Reset Min/Max – Appuyez simultanément sur ⮜ + ⮞ pour réinitialiser tous les minima et maxima.
- Réglages – Réglages de base du capteur
- Langue – Permet de choisir la langue d’affichage de la JETIBOX.
- Sensibilité du vario – Définit le filtrage des données du capteur de pression. Une sensibilité plus élevée accélère la réponse aux variations d’altitude, mais peut aussi augmenter le bruit indiqué. (Valeur par défaut : Moyenne)
- Taux de chute – Vitesse de descente du modèle en l’absence d’ascendance thermique. Cette valeur est ajoutée au taux de montée afin de repérer plus précisément les ascendances. Exemple : lorsque le modèle descend à son taux de chute nominal de 0,5 m/s, le vario reste silencieux. Dès qu’il entre dans une ascendance, le vario émet des bips, même si le modèle continue à descendre.
- Pression au niveau de la mer – Sert de référence au calcul de l’altitude absolue. Pour un calcul aussi précis que possible, saisissez la pression locale ramenée au niveau de la mer. La référence standard utilisée ici au niveau de la mer est de 1013 hPa.
- Arrondir l’altitude – Active ou désactive l’arrondi des altitudes affichées sur l’émetteur. Les altitudes relative et absolue sont affichées en mètres entiers, sans partie décimale.
- Alarme d’altitude – Permet de régler une alarme d’altitude élevée.
- Alarme du vario – Permet de régler une alarme de montée ou de descente excessive.
- Intervalle d’alarme – Définit le délai entre les annonces d’alarme.
- Service – Affiche la version de l’appareil et permet de rétablir la configuration d’usine.
Les alarmes d’altitude et de vario sont disponibles avec les systèmes Duplex et HoTT.
Branchement à la JETIBOX
Branchez MicroVario à la prise pour capteur de la JETIBOX. Alimentez celle-ci avec une batterie de tension adaptée (4,5–8,4 V). Vous pouvez maintenant configurer le capteur avec les touches ⮝, ⮟, ⮜ et ⮞ de la JETIBOX.
Structure complète du menu
Structure du menu Graupner HoTT
MicroVario fournit la télémétrie comme un module VARIO standard. Voir la.
Branchement aux systèmes Futaba et Multiplex
Les systèmes Futaba et Multiplex ne permettent pas de configurer l’appareil sans fil. La transmission de télémétrie utilise les adresses de capteur fixes suivantes :
| Paramètre | Futaba S.Bus2 | Multiplex MSB |
|---|---|---|
| Altitude | 19 | 6 |
| Vario | 18 | 7 |
| Remarque | Détection manuelle dans le menu Linkage – Sensor. Sélectionnez le vario F1672 sur le slot 18. | Détection automatique par l’émetteur. |
Consignes de sécurité
- Protégez l’appareil de l’humidité, de la poussière et d’une exposition prolongée au soleil direct.
- Utilisez toujours MicroVario dans un environnement sec et dans les limites indiquées dans cette notice. Ne l’exposez jamais à une chaleur ou à un froid excessifs.
- N’appliquez aucune contrainte mécanique ni force excessive sur MicroVario. Une telle contrainte peut endommager l’élément de mesure ou fausser les mesures.
- Ne retirez pas la gaine thermorétractable et n’effectuez aucune modification de l’appareil. Cela peut entraîner sa destruction totale et le refus de toute prise en charge au titre de la garantie.
- Vérifiez toujours la polarité du branchement. Ne l’inversez jamais : cela peut entraîner la destruction totale de l’appareil.
Annexe
Fabricant
KAVAN MicroVario est fabriqué en Tchéquie par MAV Sense s.r.o. E-mail : info@mavsense.com | Site : www.mavsense.com
Recyclage (Union européenne)
Les équipements électriques portant le symbole de la poubelle barrée ne doivent pas être jetés avec les ordures ménagères. Ils doivent être remis à un centre spécialisé de collecte et de recyclage. Dans les pays de l’UE (Union européenne), les appareils électriques ne doivent pas suivre la filière des déchets ménagers ordinaires (DEEE – déchets d’équipements électriques et électroniques, directive 2012/19/UE). Vous pouvez déposer les appareils inutilisés au centre de collecte ou de recyclage le plus proche, où ils seront éliminés ou recyclés gratuitement et en sécurité. Vous contribuez ainsi à la protection de l’environnement.
Déclaration UE de conformité
KAVAN Europe s.r.o. déclare que le KAVAN MicroVario satisfait aux exigences essentielles des directives européennes applicables en matière de compatibilité électromagnétique. Le texte intégral de la déclaration UE de conformité est disponible sur www.kavanrc.com/doc.
Garantie
Les produits KAVAN Europe s.r.o. bénéficient d’une garantie conforme aux exigences légales en vigueur dans votre pays. Pour la faire valoir, contactez le revendeur auprès duquel vous avez acheté l’appareil. La garantie exclut les défauts causés par les accidents, une utilisation inappropriée, un branchement incorrect, une inversion de polarité, un entretien tardif, incorrect, absent ou réalisé par une personne non autorisée, l’utilisation d’accessoires autres que ceux d’origine KAVAN Europe s.r.o., des modifications ou réparations non effectuées par KAVAN Europe s.r.o. ou son service agréé, des dommages accidentels ou volontaires, l’usure normale, un fonctionnement hors spécifications ou l’emploi avec des appareils d’autres fabricants. Lisez les fiches d’information correspondantes dans la documentation du produit.
Pour toute réparation, contactez le revendeur auprès duquel vous avez acheté le produit. Utilisez si possible l’emballage d’origine. Joignez une description datée de l’utilisation du produit et du défaut, ainsi que votre adresse complète et votre numéro de téléphone.
Une installation incorrecte, une fixation ou un refroidissement insuffisant, des contraintes sur les câbles, une inversion de polarité et un fonctionnement hors limites ne sont pas couverts. Protégez l’appareil de la chaleur excessive, de l’humidité et de la poussière, et ne le laissez pas longtemps en plein soleil.
