KAVAN Smart PRO USB-C rozhraní - Návod k použití

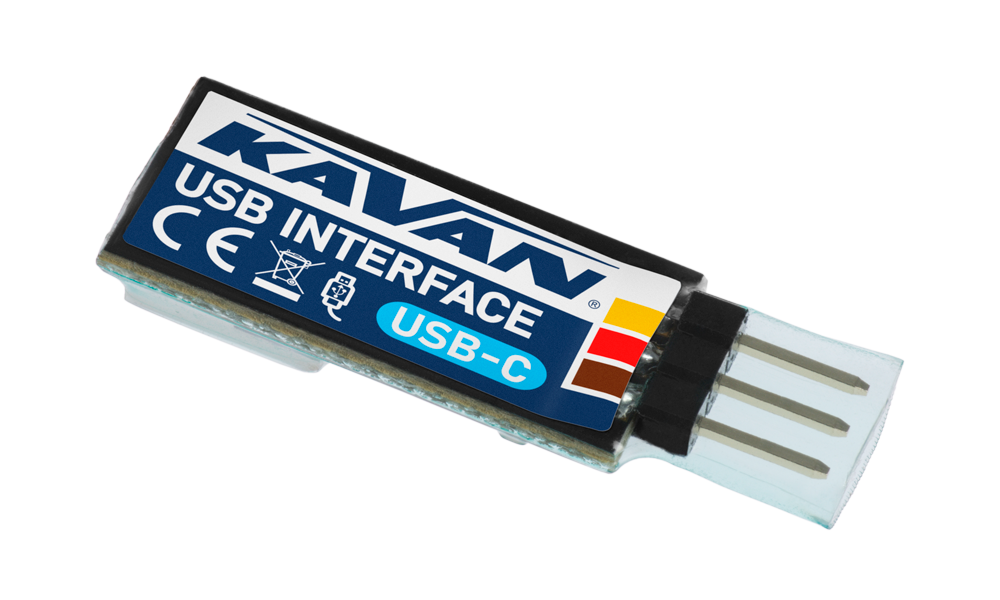

KAVAN Smart PRO USB-C rozhraní
KAV16.21534

KAVAN Smart PRO USB-C rozhraní

Úvod​

Rozhraní KAVAN Smart PRO USB-C propojuje kompatibilní zařízení KAVAN Smart PRO a MAV Sense s počítačem pro nastavování, aktualizaci firmwaru a přenos telemetrických dat.

Vlastnosti​

  • Aktualizace kompatibilních zařízení pomocí MAV Manager.
  • Stahování zaznamenaných dat ze senzorů.
  • Zobrazení živé telemetrie na počítači.
  • Nastavování zařízení a ukládání záloh.
  • Konektor USB Type-C (USB 2.0).

Technické údaje​

Rozměry33×12×6 mm
Hmotnost2 g
USB konektorUSB Type-C (USB 2.0)
Napájecí napětíJmenovitě 5 V z PC; 4,5–5,5 V
Provozní teplota−20–85 °C
Operační systémWindows 7 nebo novější; ověřte požadavky nainstalovaných verzí MAV Manager a ovladače
Virtuální COM port ve Správci zařízení Windows

Hlavní část​

Instalace​

  1. Rozhraní připojte k počítači pomocí datového kabelu USB-A na USB-C. Kabel není součástí balení; doporučená maximální délka je 3 m.
  2. Operační systém obvykle nainstaluje ovladač automaticky. Rozhraní se poté zobrazí ve Správci zařízení jako virtuální COM port. Viz (Obr. 1).
  3. Pokud automatická instalace selže, nainstalujte odpovídající ovladač Silicon Labs USB-to-UART VCP.
  4. Nainstalujte MAV Manager a ověřte jeho systémové požadavky.

Aktualizace připojeného zařízení​

  1. Odpojte zařízení od jeho běžného zapojení a odpojte připojené příslušenství podle jeho návodu.
  2. Připojte USB rozhraní k počítači, spusťte MAV Manager, otevřete Tools → Device Updater a vyberte správný COM port.
  3. Zařízení připojte k USB rozhraní pomocí portu určeného v jeho návodu. U T70 nebo T75 použijte port Data a připojte externí napájení přes B1 nebo B2 podle příslušného návodu.
  4. Vyberte správný soubor *.BIN pro připojené zařízení a stiskněte Update. Viz (Obr. 2).
  5. Počkejte na dokončení aktualizace a poté zařízení odpojte.
Připojení zařízení přes USB rozhraní (starší obrázek s Mini-USB)
Poznámka

Starší obrázek zapojení zobrazuje Mini-USB. Pro současné rozhraní USB-C použijte datový kabel USB-A na USB-C. Správný port zařízení a případné externí napájení zvolte podle návodu připojeného zařízení.

Příloha​

Výrobce​

Rozhraní KAVAN Smart PRO USB-C vyrábí v České republice společnost MAV Sense s.r.o.

E-mail: info@mavsense.com | Web: www.mavsense.com

Recyklace (Evropská unie)​

Elektrická zařízení označená symbolem přeškrtnuté popelnice nepatří do běžného domovního odpadu. Odevzdejte je do specializovaného sběrného a recyklačního zařízení. V zemích EU (Evropské unie) se elektrická zařízení nesmějí likvidovat s běžným domovním odpadem (WEEE – odpadní elektrická a elektronická zařízení, směrnice 2012/19/EU). Nepotřebné zařízení můžete dopravit do nejbližšího sběrného nebo recyklačního střediska, kde bude zdarma bezpečně zlikvidováno nebo recyklováno. Odevzdáním nepotřebného zařízení významně přispíváte k ochraně životního prostředí.

EU prohlášení o shodě​

KAVAN Europe s.r.o. tímto prohlašuje, že rozhraní KAVAN Smart PRO USB-C splňuje základní požadavky příslušných směrnic EU týkajících se elektromagnetické kompatibility. Úplné znění EU prohlášení o shodě je k dispozici na www.kavanrc.com/doc.

Záruka​

Na výrobky KAVAN Europe s.r.o. se vztahuje záruka splňující platné právní požadavky vaší země. Při uplatnění záruky se obraťte na prodejce, u kterého jste zařízení zakoupili. Záruka se nevztahuje na závady způsobené havárií, nesprávným použitím, chybným zapojením, přepólováním, opožděnou, nesprávnou či neprovedenou údržbou nebo údržbou neoprávněnými osobami, použitím jiného než originálního příslušenství KAVAN Europe s.r.o., úpravami nebo opravami neprovedenými společností KAVAN Europe s.r.o. či jejím autorizovaným servisem, náhodným nebo úmyslným poškozením, běžným opotřebením, provozem mimo specifikace nebo ve spojení se zařízeními jiných výrobců. Prostudujte příslušné informační listy v dokumentaci výrobku.

Záruční opravy uplatňujte v prodejně, kde jste výrobek zakoupili. Je-li to možné, při odesílání výrobku do servisu použijte původní obal. Přiložte datovaný popis používání a závady spolu s úplnou adresou a telefonním číslem.

Záruka nekryje nesprávnou instalaci, nedostatečné upevnění nebo chlazení, mechanické namáhání kabelů, přepólování ani provoz mimo stanovené meze. Chraňte zařízení před nadměrným teplem, vlhkostí a prachem a nenechávejte jej dlouhodobě na přímém slunci.
