KAVAN Smart PRO T70-JR/T70-C Doppelakkuweiche mit Telemetrie-Expander - Bedienungsanleitung

KAV16.21527

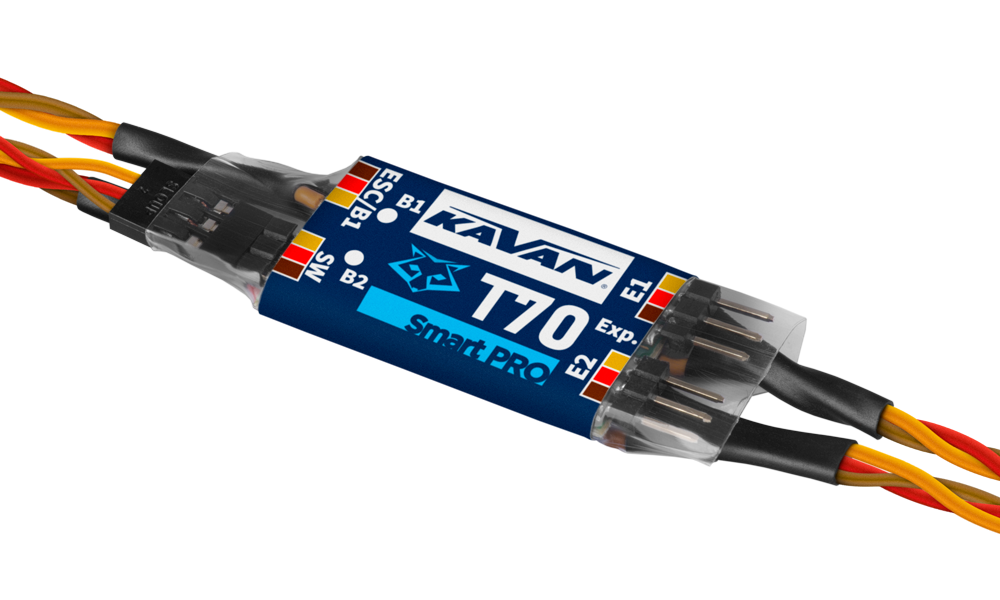

KAVAN Smart PRO T70-JR Doppelakkuweiche mit Telemetrie-Expander

KAV16.21528

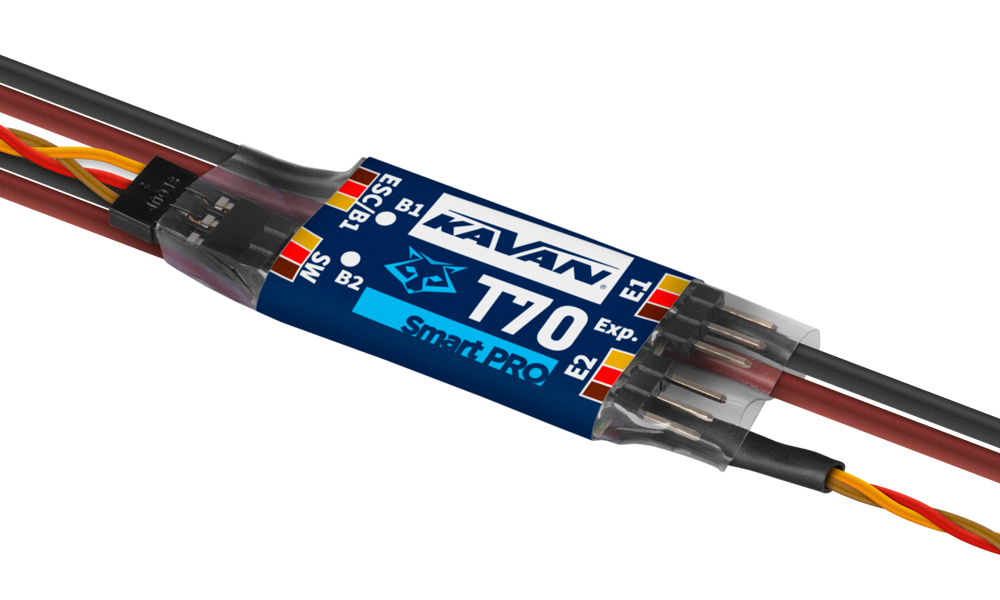

KAVAN Smart PRO T70-C Doppelakkuweiche mit Telemetrie-Expander

Einleitung

Die KAVAN Smart PRO T70-C / T70-JR ist eine leistungsfähige digitale Doppelakkuweiche mit erweiterten Telemetriefunktionen. Sie enthält eine Ladeschaltung und einen Berührungsschalter. Sie eignet sich für mittelgroße Modelle mit Hochvoltservos ohne Spannungsstabilisierung.

Das Gerät eignet sich für Modelle mit zwei Empfängerakkus oder mit dem BEC eines Reglers als Hauptstromquelle und einem kleinen Reserveakku. Die Akkuweiche bevorzugt den primären Akkueingang und schaltet bei einem Spannungsabfall automatisch auf den sekundären Eingang um. Optional kann der Reserveakku über den primären Eingang beziehungsweise das BEC geladen werden.

Das Gerät dient zum Ein- und Ausschalten der Modellektronik und kann einen mechanischen Schalter ersetzen. Es speichert den letzten Betriebszustand und startet nach einem versehentlichen Trennen des Akkus automatisch erneut, sobald dieser wieder angeschlossen wird.

Eigenschaften

• Intelligente Doppelakkuweiche mit einstellbarer Spannungsumschaltschwelle.
• Berührungsschalter mit optionalem Anschluss eines magnetischen, mechanischen oder elektronischen Schalters oder Tasters.
• Unterstützt FPort, Duplex EX, S.Bus2, MSB, HoTT und P²Bus für Strom, Spannung und Kapazität beider Akkueingänge.
• Optionales Laden des Reserveakkus.
• Speichert den letzten Betriebszustand.
• Zwei Erweiterungsports für zusätzliche Duplex-EX/EX-Bus-Sensoren, alternativ als digitale Ein- und Ausgänge verwendbar.
• Konfiguration über den Sender oder die PC-Software MAV Manager.
• Firmware-Updates.

Technische Daten

Parameter	T70-C	T70-JR
Abmessungen	40×21×6 mm	40×21×6 mm
Gewicht einschließlich Kabel	23 g	21 g
Kabel	1 mm² (17 AWG)	0,5 mm² (20 AWG)
Steckverbinder	Freie Kabelenden ohne Stecker	Standard-JR
Dauerstrom	15 A	15 A
Spitzenstrom (2 s)	30 A	30 A
Ruhestrom	100 µA	100 µA
Stromaufnahme	40 mA	40 mA
Ladestrom für Batt.2	Bis zu 200 mA	Bis zu 200 mA
Betriebstemperatur	−20–85 °C	−20–85 °C
Versorgungsspannung	4–12,6 V	4–12,6 V
Empfohlene Versorgungsspannung	5–8,4 V	5–8,4 V
Telemetrie	KAVAN/FrSky FPort, JETI Duplex EX, Multiplex MSB, Graupner HoTT, Futaba S.Bus2, PowerBox P²Bus	KAVAN/FrSky FPort, JETI Duplex EX, Multiplex MSB, Graupner HoTT, Futaba S.Bus2, PowerBox P²Bus
Telemetrie-Expander	2 Erweiterungsports für Duplex EX/EX Bus	2 Erweiterungsports für Duplex EX/EX Bus
Touch-Schalter-Unterstützung	Ja	Ja
BEC	Nein	Nein
Wählbarer Berührungs-/mechanischer/RC-Schalter	Ja	Ja
Status-LED	Ja	Ja

Hauptteil

Installation

Schließen Sie die Akkuweiche zwischen Empfänger und primärem Akku beziehungsweise BEC an. Verbinden Sie den Reserveakku mit Eingang B2.

Anschluss von zwei Akkus ohne BEC: T70-JR.

Anschluss von zwei Akkus ohne BEC: T70-C.

Anschluss von Regler-BEC und Reserveakku mit T70-JR.

Zwei Regler mit Duplex-Telemetrie und T70-JR.

Vorsicht

Trennen und isolieren Sie die rote Plusleitung in jedem Gaskabel der Regler wie im Schaltbild für zwei Regler gezeigt. Führen Sie die BEC-Versorgungen über die Akkueingänge der Weiche.

Anschluss eines optionalen mechanischen oder elektronischen Schalters

T70-JR / T70-C.

Hinweis

Bei Verwendung des R3/RSW-Funkschalters ändern Sie den Schaltertyp von „Touch“ auf „Electronic“. Trennen Sie vor längerer Lagerung den Reserveakku, da der R3/RSW ständig Strom verbraucht. Ein kompatibler Magnetschalter (KAV32.32004) ist als Zubehör erhältlich.

Funktion der Reserveversorgung

Die Akkuweiche verwendet normalerweise den primären Eingang B1 als Hauptstromquelle. Fällt dessen Spannung unter die eingestellte Schwelle, kann sie zu B2 wechseln; verwendet wird dann die Quelle mit der höheren Spannung. Sobald B1 die Schwelle einschließlich Hysterese wieder überschreitet, schaltet T70 unabhängig von der Spannung an B2 automatisch zurück auf B1. T70 kann beispielsweise so eingesetzt werden:

• Kombination aus Regler und Akku: Stellen Sie die Spannungsschwelle unter die BEC-Ausgangsspannung. Dann übernimmt ausschließlich das BEC die Versorgung, während Eingang B2 nur als Reserve dient. Sowohl das Regler-BEC als auch der Reserveakku müssen jeweils die volle Last der angeschlossenen Servos bewältigen können.
• Gleichmäßiges Entladen beider Akkus: Stellen Sie die Spannungsschwelle über die maximale Akkuspannung. Beide Akkus werden gleichmäßig bei gleichem Spannungsniveau entladen. Sie müssen dieselbe Chemie, Zellenzahl und eine ähnliche Kapazität haben. Wählen Sie die Hysterese passend zu den Akkus: hoch oder mittel für LiPo/Li-Ion, mittel oder niedrig für LiFe.

T70 entnimmt Strom stets nur einem Akkueingang. Diese Lösung ist gegen einen unerwarteten Kurzschluss eines Akkus abgesichert. Eine rote LED kennzeichnet den aktiven Eingang.

Vorsicht

Jede Stromquelle muss die volle Servolast eigenständig versorgen können. Die Weiche stabilisiert die Ausgangsspannung nicht; beachten Sie die Spannungsgrenzen von Empfänger und Servos.

Ladeschaltung

Die Weiche enthält eine Ladeschaltung für einen 2S-LiPo/Li-Ion- oder 2S-LiFe-Reserveakku ohne Zellenausgleich. Die optionale Ladefunktion hält B2 einsatzbereit, ohne ihn aus dem Modell nehmen zu müssen. Laden Sie den Akku jedoch mindestens einmal monatlich mit einem Balancer-Ladegerät. Beim Laden gelten folgende Sicherheitsbedingungen:

• Die Spannung an B1 muss höher als an B2 sein, und B1 muss aktiv sein, angezeigt durch die LED.
• Die Spannung an B2 muss im vorgegebenen Bereich liegen: 5,5–8,3 V für LiPo/Li-Ion oder 5,0–7,1 V für LiFe.
• T70 lädt niemals bis zur vollen Kapazität.
• Die Spannungsdifferenz muss kleiner als 5 V sein.
• Die Temperatur muss unter 70 °C liegen.

Vorsicht

Die Ladeschaltung gleicht die Zellen nicht aus und lädt den Reserveakku nicht vollständig. Laden und balancieren Sie den Akku mindestens einmal monatlich mit einem geeigneten externen Ladegerät.

Erweiterungsports

Die Weiche bietet zwei zusätzliche konfigurierbare Erweiterungsports mit JR-Anschlüssen. Damit lässt sich der Funktionsumfang bei bestimmten RC-Systemen erweitern.

• Expander EX – ermöglicht den Anschluss zusätzlicher Duplex-EX/EX-Bus-Sensoren an die Weiche.
• Digitaler Eingang – der Zustand des Signalpins wird über den Telemetriekanal an den Sender übertragen.
• Digitaler Ausgang – der Zustand des Signalpins hängt vom Wert des zugeordneten Buskanals ab; logisch 1 gilt oberhalb von 1,5 ms.

Erweiterungsport	Expander EX	Digitaler Eingang	Digitaler Ausgang
E1	Duplex EX/EX Bus	Duplex EX/EX Bus, P²Bus-Telemetrie	EX Bus, S.Bus2, P²Bus
E2	Duplex EX/EX Bus	Duplex EX/EX Bus, P²Bus-Telemetrie	EX Bus, S.Bus2, P²Bus

Touch-Schalter

Einbau im Rumpf.

Einbau auf der Rumpfoberseite.

Bedienung des Touch-Schalters

1. Bringen Sie die Berührungstaste an einer beliebigen Stelle des Modells auf einer nichtleitenden Oberfläche an. Sie kann auch innen im Rumpf bei höchstens 3 mm Wandstärke montiert werden.
2. Sorgen Sie dafür, dass die Status-LED von außen sichtbar ist, und kleben Sie den Aufkleber „touch“ auf die Berührungsfläche.
3. Schließen Sie den Empfängerakku an die Weiche an und berühren Sie die Taste kurz. Die Status-LED soll einmal blinken. Falls nicht, erhöhen Sie die Berührungsempfindlichkeit in den Einstellungen.
4. Berühren Sie die Taste etwa 2 Sekunden lang. Nach dem ersten Blinken beginnt die LED erneut zu blinken. Lassen Sie die Taste jetzt los; der Hauptausgang wird aktiviert.

Telemetrie und Einstellungen

Die Akkuweiche kann mit JETIBOX oder SMART-BOX konfiguriert werden. Das JETIBOX-Menü ist in drei Bereiche unterteilt:

• Aktuelle Werte – zeigt die neuesten Telemetriewerte für Strom, Spannung, Kapazität und Temperatur einschließlich der Minimal- und Maximalwerte an.
  • Der Hauptbildschirm zeigt die Gerätetemperatur sowie Spannung und Strom des aktiven Akkus. Ist das Laden aktiviert und läuft es, wird „CHG“ angezeigt.
  • Auf dem Kapazitätsbildschirm setzen Sie die gemessene Kapazität mit ⮜ + ⮞ zurück. Das Sternchen kennzeichnet den aktiven Akkueingang.
  • Der Bildschirm „Time“ zeigt die aufsummierte Nutzungsdauer des primären und sekundären Akkueingangs, also wie lange jede Quelle das Gerät versorgt hat.
  • Reset Min/Max – drücken Sie gleichzeitig ⮜ + ⮞, um alle Minimal- und Maximalwerte zurückzusetzen.
• Einstellungen – Grundeinstellungen des Sensors
  • Sprache – Wählt die Anzeigesprache der JETIBOX.
  • Schaltertyp (Berührung/elektronisch/mechanisch/Hall/Taster) bestimmt, womit das Gerät ein- und ausgeschaltet wird. Bei Elektronisch können Sie einen elektronischen Schalter mit Spannungsausgang anschließen, etwa einen magnetischen oder ferngesteuerten Schalter.
  • Berührungsempfindlichkeit – bei Verwendung des Berührungsschalters können Sie die Empfindlichkeit mit diesem Wert erhöhen oder verringern. Eine höhere Empfindlichkeit ermöglicht den Einbau unter dickeren Rumpfwänden, erhöht jedoch die Anfälligkeit für Fehlauslösungen.
  • Spannungsschwelle – legt die Umschaltspannung für B1 und B2 fest; siehe Funktion der Reserveversorgung.
  • Spannungshysterese – wirkt beim Umschalten zwischen den Akkus. Für gleichmäßiges Entladen soll sie niedrig sein, zugleich aber hoch genug, um schnelles Hin- und Herschalten unter Last zu verhindern. Es stehen drei Optionen zur Verfügung:
    • Hohe Hysterese (LiPo), etwa 1,2 V – Standardwert und Empfehlung für LiPo(Li-Ion)/LiPo(Li-Ion) oder Regler–LiPo(Li-Ion). Auch für Akkus mit hohem Innenwiderstand geeignet.
    • Mittel, etwa 0,5 V – geeignet zum gleichmäßigen Entladen von LiPo(Li-Ion)-Akkus mit niedrigem Innenwiderstand.
    • Niedrig (LiFe), etwa 0,3 V – für LiFe-Akkus mit niedrigem Innenwiderstand.
  • Kapazität zurücksetzen – Legt fest, wann die Kapazität auf null gesetzt wird. Verfügbare Optionen:
    • Nach dem Einschalten (Standard) – die Kapazität wird nach jedem Anschließen des Akkus zurückgesetzt.
    • Spannungsänderung – die Kapazität wird nach Anschluss eines Akkus mit einer um mindestens 15 % abweichenden Spannung zurückgesetzt. So kann der Sensor geladene und entladene Akkus unterscheiden.
    • Manuell – die Kapazität wird nie automatisch zurückgesetzt.
  • Laden – aktiviert die Ladefunktion für den Reserveakku B2 vom Typ 2S Li-Ion/LiPo oder 2S LiFe.
  • E1/E2-Funktion – wählen Sie für die beiden Erweiterungsports EX/EX-Bus-Telemetrieeingang, digitalen Eingang oder digitalen Ausgang.
  • E1/E2-Ausgangskanal – bei Auswahl des digitalen Ausgangs muss der zugehörige Kanal festgelegt werden.
• Service – Zeigt die Geräteversion an und ermöglicht das Zurücksetzen auf Werkseinstellungen.

JETIBOX-Menüstruktur

Graupner-HoTT-Menüstruktur

Die Akkuweiche stellt Telemetrie als „Electric Air Module“ bereit.

Anschluss an Futaba und Multiplex

Futaba- und Multiplex-Systeme ermöglichen keine drahtlose Gerätekonfiguration. Die Telemetrie verwendet die folgende veröffentlichte Sensorslot-Zuordnung:

Parameter	Futaba S.Bus2	Multiplex MSB
Strom 1	2	3
Spannung 1	3	2
Kapazität 1	4	4
Strom 2	5	6
Spannung 2	6	5
Kapazität 2	7	7
Hinweis	Manuelle Erkennung im Menü Linkage – Sensor. Wählen Sie den Stromsensor S1678 auf den Slots 2 und 5.	Wird vom Sender automatisch erkannt.

Firmware-Update

Firmware-Updates der Akkuweiche werden vom PC über das USB-Interface übertragen.

Die benötigten Programme und Dateien sind unter www.mavsense.com verfügbar.

Installieren Sie MAV Manager und die USB-Treiber auf Ihrem Computer. Prüfen Sie die Systemanforderungen.

1. Trennen Sie alle an die Akkuweiche angeschlossenen Geräte.
2. Verbinden Sie das USB-Interface mit dem PC, starten Sie MAV Manager, öffnen Sie Tools → Device Updater und wählen Sie den richtigen COM-Port.
3. Verbinden Sie die Akkuweiche über den Anschluss Data mit dem USB-Interface, wie in (Abb. 13) gezeigt.
4. Versorgen Sie die Akkuweiche extern über den Akkueingang B1 oder B2.
5. Wählen Sie die richtige *.BIN-Datei für das angeschlossene Gerät und klicken Sie auf Update.
6. Warten Sie, bis die Aktualisierung abgeschlossen ist, und trennen Sie anschließend das Gerät.

Hinweis

Die ältere Anschlussabbildung zeigt Mini-USB. Verwenden Sie für das aktuelle USB-C Interface ein USB-A-auf-USB-C-Datenkabel. Beachten Sie die Anleitung des angeschlossenen Geräts für dessen korrekten Anschluss und eine gegebenenfalls erforderliche externe Versorgung.

Konfiguration am PC

Mit MAV Manager ab Version 1.7.0 können Sie bequem alle Geräteeinstellungen konfigurieren, Echtzeit-Telemetrie anzeigen und die Konfiguration sichern. Die Konfigurationsleiste enthält die folgenden Schaltflächen, siehe (Abb. 15):

• Refresh – Lädt die Konfiguration erneut aus dem Gerät.
• Import – Importiert Einstellungen aus einer Datei. Wenn mehrere Geräte identisch konfiguriert werden sollen, importieren Sie dieselben Einstellungen in jedes Gerät.
• Export – Exportiert die Geräteeinstellungen in eine Datei. So können Sie die Konfiguration auf Ihrem PC sichern. Nach der Sicherung können Sie mit Einstellungen experimentieren und später zur ursprünglichen Konfiguration zurückkehren: Klicken Sie auf Import und wählen Sie die ursprünglich exportierte Datei.
• Reset default – Setzt das Gerät auf Werkseinstellungen zurück und lädt alle Einstellungen neu.

Verbinden Sie die Akkuweiche über das USB-Interface mit dem PC. MAV Manager erkennt sie automatisch.

Öffnen Sie die Geräteeigenschaften mit Configure

Echtzeit-Telemetrie mit Minimal- und Maximalwerten. MAV Manager kann aus den Echtzeit-Telemetriedaten auch eine Protokolldatei erstellen, die angezeigt, analysiert, importiert und exportiert werden kann

Einstellungen der Akkuweiche. Jede Konfigurationsänderung wird sofort an das Gerät übertragen und gespeichert. Eine zusätzliche Bestätigung ist nicht erforderlich.

Einstellungen der Telemetrieslots.

Sicherheitshinweise

• Schützen Sie das Gerät vor Feuchtigkeit, Staub und längerer direkter Sonneneinstrahlung.
• Betreiben Sie die Akkuweiche stets in trockener Umgebung und innerhalb der in dieser Anleitung angegebenen Grenzwerte. Setzen Sie sie niemals übermäßiger Hitze oder Kälte aus.
• Entfernen Sie den Schrumpfschlauch nicht und nehmen Sie keine Änderungen am Gerät vor. Dies kann zu Schäden am Produkt und zur Ablehnung von Garantieansprüchen führen.
• Prüfen Sie stets die Polarität der Kabel. Verpolen Sie sie niemals, da dies das Produkt beschädigen kann.
• Verwenden Sie stets eine Stromquelle, die für den Verbrauch der angeschlossenen Servos ausreichend ausgelegt ist. Überschreiten Sie niemals deren maximal zulässige Betriebsspannung.
