KAVAN Falke 1800mm - Návod na obsluhu

KAV02.8087

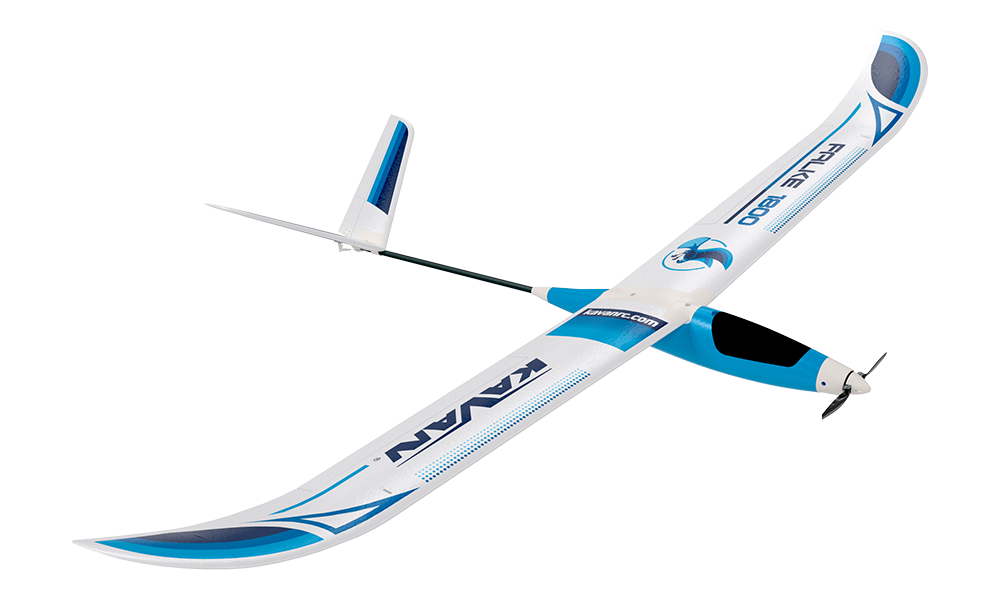

KAVAN Falke - modrá

KAV02.8088

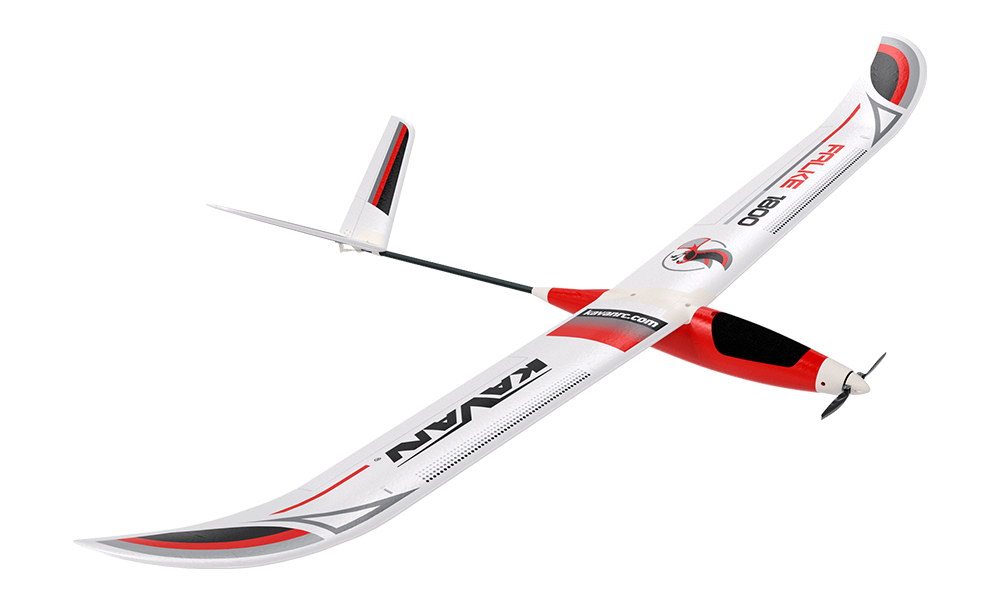

KAVAN Falke - červená

Úvod

Falke 1800mm je výkonný termický motorový vetroň s drakom z penového EPO (expandovaného polyolefínu), uhlíkovým chvostovým nosníkom, striedavým motorom a napájaním z LiPo akumulátora. Je určený pilotom, ktorí už zvládajú cvičný model s ovládanými krídelkami, výškovkou, smerovkou a plynom. Pred stavbou alebo prevádzkou si prečítajte tento návod aj návody k RC súprave, akumulátoru, nabíjaču a regulátoru.

Vlastnosti

• Továrensky vyrobený, čiastočne zostavený model
• Ovládané krídelká, výškovka, smerovka a plyn; funkcie výškovky a smerovky sú združené mixom pre motýlikové chvostové plochy
• Voliteľná funkcia bŕzd súčasným vychýlením oboch krídeliek nahor, pri zodpovedajúcom naprogramovaní RC súpravy a zapojení krídeliek do samostatných kanálov
• Dvojdielne krídlo s uhlíkovými nosníkmi a oceľovou spojkou
• Odnímateľné motýlikové chvostové plochy a kryt kabíny upevnený magnetom
• Striedavý pohon a štyri nainštalované mikroservá

Technické údaje

Parameter	Hodnota
Rozpätie	1800 mm
Dĺžka	1150 mm
Plocha krídla	27 dm²
Letová hmotnosť	660–710 g
Pôvodne špecifikovaný motor	Striedavý motor s rotačným plášťom KAVAN C2814-1400
Regulátor	KAVAN R-20B BEC
Vrtuľa	Sklopná 7×6" s kužeľom
Pohonný akumulátor (nie je súčasťou sady)	3S LiPo, 11,1 V, 1200–1600 mAh, najmenej 20C

Skôr než začnete

1. Ak nie ste skúsený RC pilot, zabezpečte si pomoc skúseného pilota, ktorý skontroluje hotový model a pomôže vám pri prvých letoch. Hoci sme sa snažili pripraviť podrobný návod, RC modely sú pomerne zložité a skúsený modelár dokáže model rýchlo skontrolovať a pomôcť tak k úspešným prvým letom.
2. Model zostavujte presne podľa tohto návodu. Nepokúšajte sa ho akokoľvek upravovať alebo meniť, pretože by to mohlo nepriaznivo ovplyvniť jeho letové vlastnosti.
3. Pred začatím skontrolujte celý obsah stavebnice, či niektoré diely nechýbajú alebo nie sú poškodené. Zároveň sa tak oboznámite s jednotlivými súčasťami lietadla. Ak niektorý diel chýba alebo je poškodený, ihneď požiadajte predajcu o jeho náhradu.
4. Každý diel pred lepením vyskúšajte nasucho. Overte, že používate správny diel a že dobre lícuje. Ani veľké množstvo lepidla nenahradí zle lícujúci diel.
5. Návod obsahuje obrázok s východiskovou polohou ťažiska (CG) a odporúčané výchylky kormidiel. Pri prvom lete je nevyhnutné dodržať odporúčanú polohu ťažiska; inak môže byť model nestabilný, ťažko ovládateľný alebo úplne neschopný letu. Pre väčšiu stabilitu začnite na prednej hranici uvedeného rozsahu. Zadná poloha ťažiska zvyšuje citlivosť riadenia a znižuje stabilitu; upravujte ju až po oboznámení s modelom a vždy zostaňte v uvedenom rozsahu.

Poznámka

Predajca nemôže prijať späť stavebnicu, ktorej stavba sa už začala.

Zásady bezpečnej prevádzky

Tento RC model nie je hračka. Používajte ho opatrne a presne podľa pokynov v tomto návode.

Model zostavte presne podľa tohto návodu. Model NEUPRAVUJTE ani nemeňte. Pri nedodržaní tejto požiadavky záruka automaticky zaniká. Dodržiavaním pokynov získate bezpečný a pevný model.

Deti mladšie ako 14 rokov smú model prevádzkovať iba pod dohľadom dospelej osoby.

Pred každým letom overte, že je model v bezchybnom stave, všetko vybavenie funguje správne a konštrukcia nie je poškodená.

Lietajte iba za slabého vetra a na bezpečnom mieste bez prekážok.

Všeobecné upozornenia

• RC lietadlo nie je hračka! Nesprávne použitie môže spôsobiť vážne zranenie a škody na majetku. Lietajte iba na bezpečnom mieste a dodržiavajte všetky pokyny a odporúčania v tomto návode. Pozor na vrtuľu! Voľné predmety, napríklad časti odevu, ceruzky alebo skrutkovače, držte mimo dosahu otáčajúcej sa vrtule. Zabráňte priblíženiu rúk a tvárí svojich aj ostatných osôb a tiež zvierat k otáčajúcej sa vrtuli.
• Ako používateľ zodpovedáte za prevádzku, ktorá neohrozuje vás ani ostatných a nespôsobuje poškodenie výrobku alebo cudzieho majetku. Model je riadený rádiovým signálom, ktorý môžu rušiť vonkajšie zdroje mimo vašej kontroly. Rušenie, porucha vybavenia alebo chyba pilota môžu spôsobiť stratu riadenia. Preto vždy udržiavajte okolo modelu dostatočnú bezpečnú vzdialenosť vo všetkých smeroch, aby ste predišli kolíziám a zraneniu.
• Model nikdy neprevádzkujte s vybitými batériami vysielača.
• Model vždy prevádzkujte na otvorenom priestranstve mimo elektrického vedenia, áut, premávky a osôb. Vyhýbajte sa obývaným miestam, kde by mohlo dôjsť k zraneniu alebo škode.
• Dôsledne dodržiavajte pokyny a upozornenia pre tento výrobok aj všetko používané doplnkové vybavenie, napríklad nabíjače a akumulátory.
• Chemikálie, drobné diely a elektrické vybavenie uchovávajte mimo dosahu detí.
• Vlhkosť poškodzuje elektroniku. Chráňte pred vodou všetko vybavenie, ktoré na to nie je výslovne určené a chránené.
• Model je prevažne z plastov a nie je nehorľavý. Chráňte ho pred zdrojmi tepla, priamym slnkom a rozpáleným uzavretým autom; vysoká teplota môže deformovať penový drak alebo spôsobiť iné poškodenie.
• Ak model nepoužívate, odpojte pohonný akumulátor. Regulátor odoberá prúd aj pri nulovom plyne; ponechanie akumulátora pripojeného celé hodiny alebo dni môže spôsobiť hlboké vybitie, jeho poškodenie a riziko požiaru.

Obsah sady

Trup z EPO s uhlíkovým chvostovým nosníkom, nainštalovaným striedavým motorom, regulátorom R-20B, sklopnou vrtuľou a dvoma servami motýlikových chvostových plôch; dvojdielne krídlo z EPO s dvoma servami krídeliek; odnímateľné motýlikové chvostové plochy, montážne príslušenstvo a návod. Vysielač, prijímač a pohonný akumulátor nie sú súčasťou týchto verzií ARF.

Ďalej budete potrebovať

• Najmenej 4kanálový vysielač s mixom pre motýlikové chvostové plochy a kompatibilný prijímač. Pre nezávislé ovládanie krídeliek, diferenciáciu a mix bŕzd odporúčame počítačovú RC súpravu s najmenej 6 kanálmi.
• Pohonný akumulátor 3S LiPo, 11,1 V, 1200–1600 mAh, najmenej 20C a vhodný nabíjač.
• Bežné modelárske náradie: modelársky nôž (KAV66.770), skrutkovače, imbusové kľúče 1,5 a 2 mm a kliešte.
• Pre samostatné kanály krídeliek: dva predlžovacie káble serv dĺžky 25–30 cm namiesto dodávaného Y-kábla.

Hlavná časť

Zostavenie modelu

Nebezpečenstvo

Pred prvým nastavovaním RC súpravy, regulátora a motora vrátane kalibrácie plynu demontujte vrtuľu. Namontujte ju až po overení správnej funkcie a s odpojeným pohonným akumulátorom. Pri kontrole kormidiel ponechajte plyn na minime; do stredu nastavte iba ovládače krídeliek, výškovky a smerovky a ich trimy.

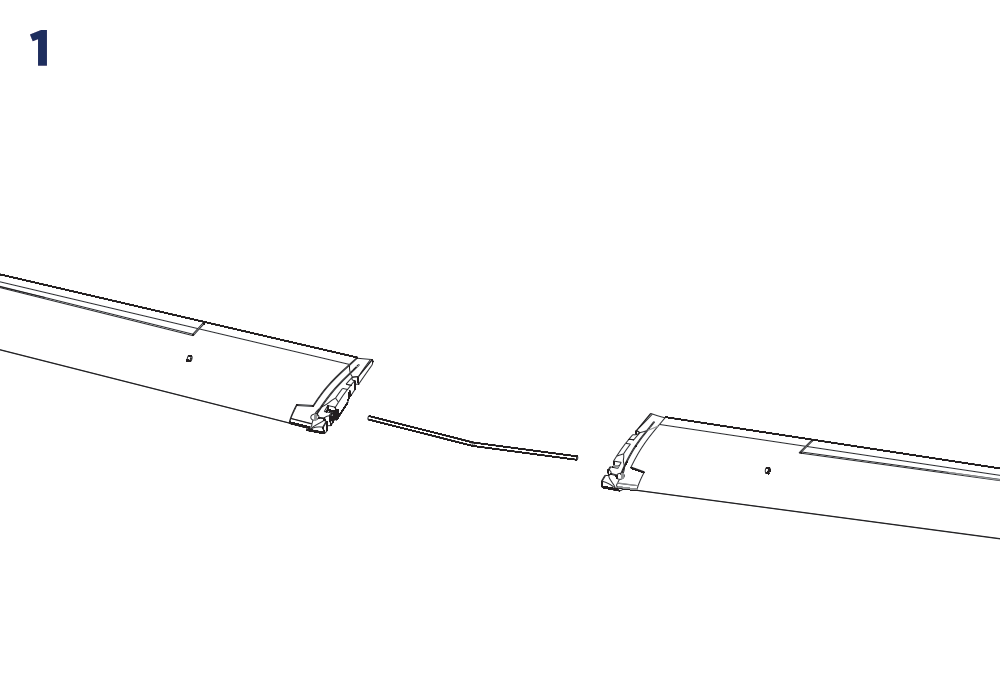

1. Pripravte oceľovú drôtovú spojku krídla. Jej tvar „V“ určuje vzopätie krídla. Nasuňte na ňu obe polovice krídla. (Obr. 1)

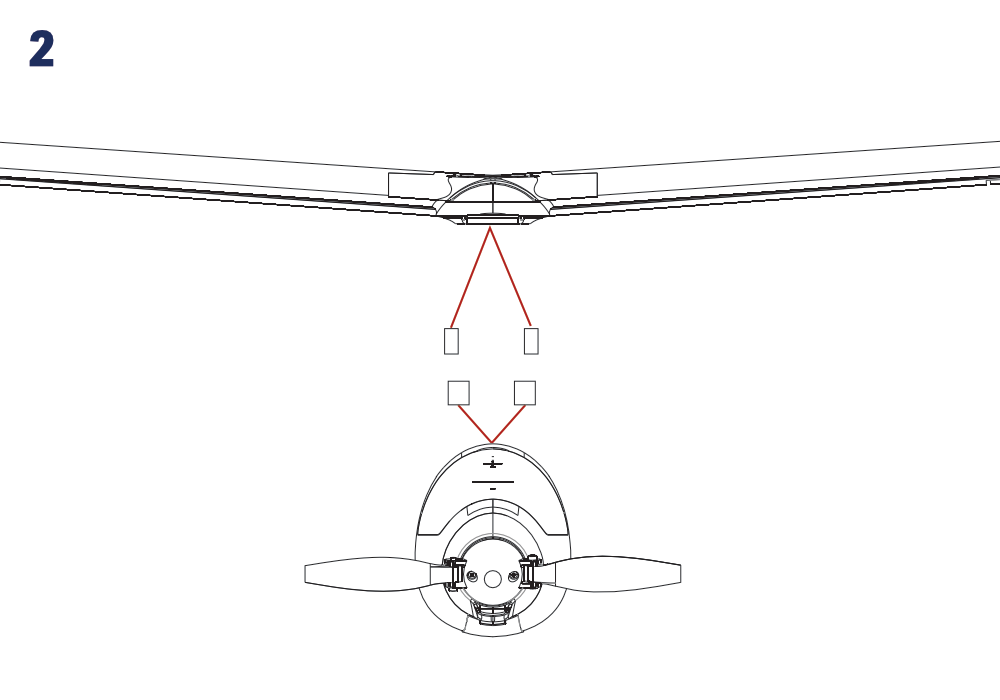

2. Káble serv krídeliek pripojte k zodpovedajúcim predlžovacím káblom v priestore pre krídlo v trupe. (Obr. 2)

   Poznámka

   Dodávaný Y-kábel umožňuje pripojiť obe servá krídeliek do jediného kanála základnej 4kanálovej RC súpravy. Pre nezávislé ovládanie krídeliek ho nahraďte dvoma predlžovacími káblami dĺžky 25–30 cm a servá pripojte do samostatných kanálov prijímača. Zodpovedajúcim spôsobom naprogramujte vysielač.

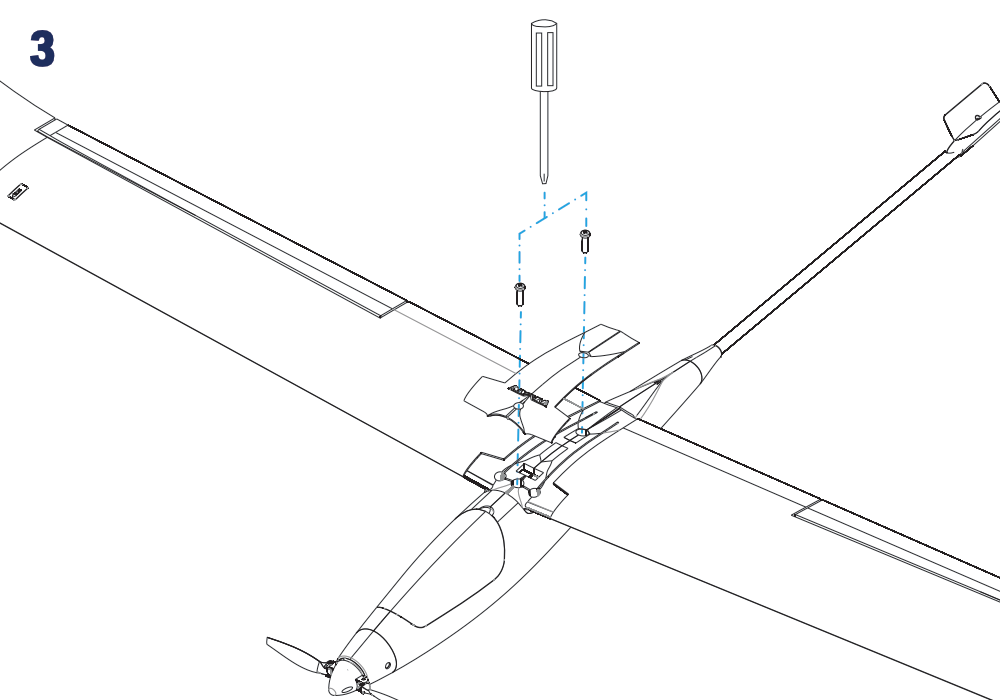

3. Nasaďte plastovú upevňovaciu spojku krídla a krídlo pripevnite k trupu dvoma nylonovými skrutkami M5×20 mm. (Obr. 3)

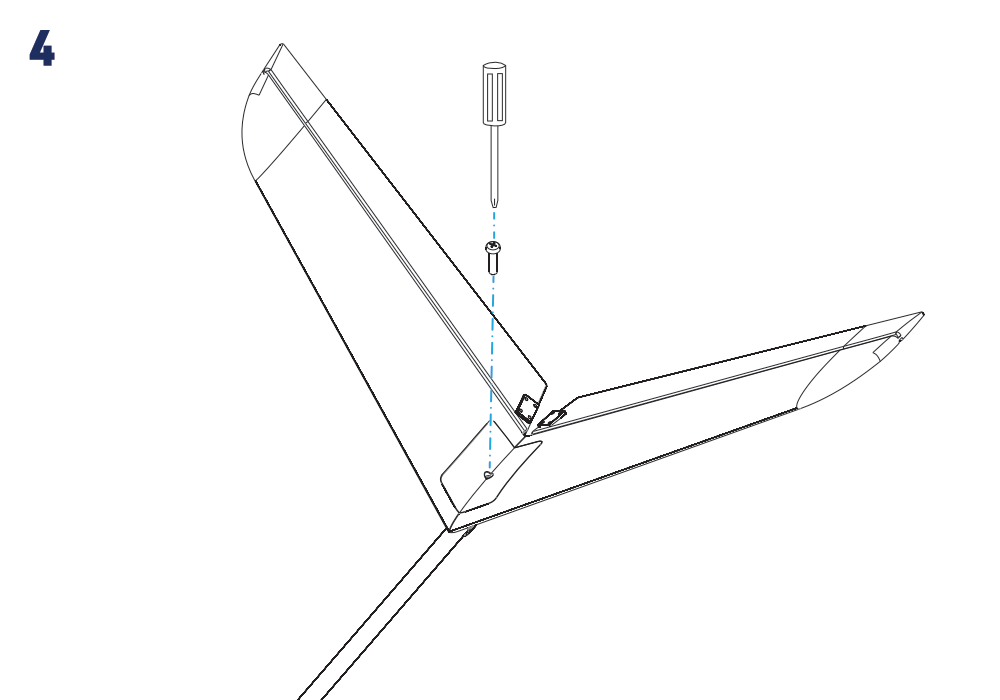

4. Obe polovice motýlikových chvostových plôch nasaďte na lože a zaistite ich plastovou spojkou a imbusovou skrutkou M3. (Obr. 4)

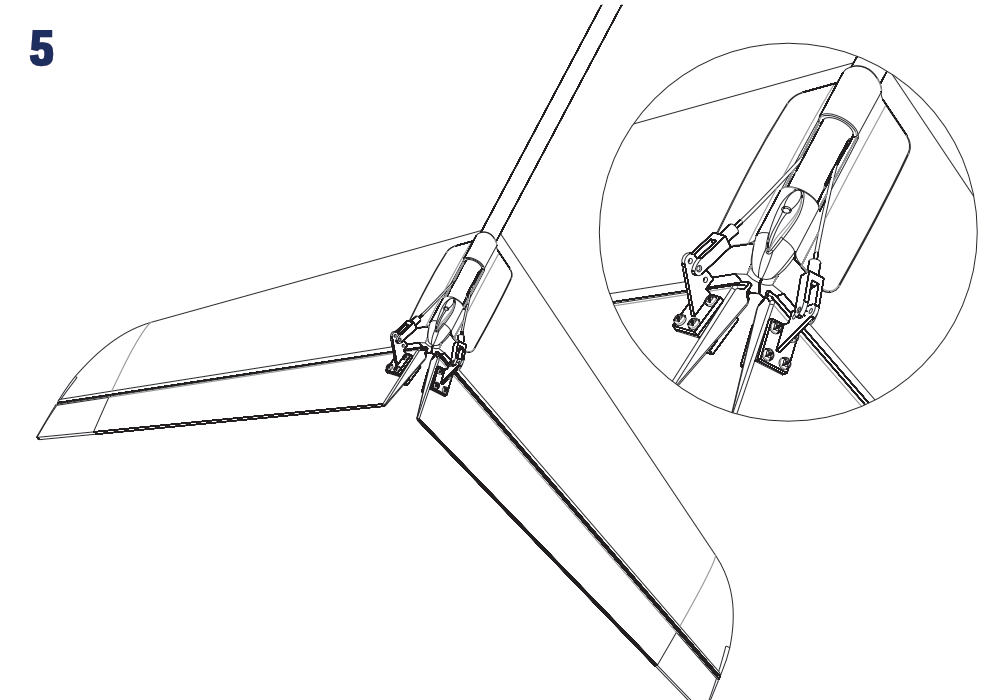

5. Plastové vidličky pripojte k pákam združených kormidiel motýlikových chvostových plôch. (Obr. 5)

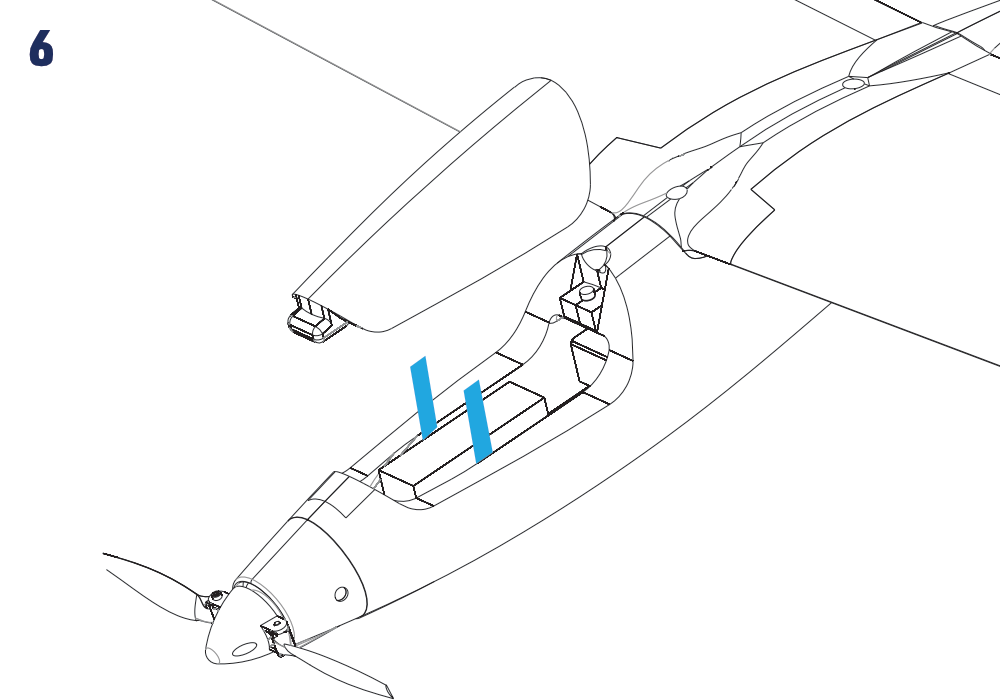

6. Pohonný akumulátor upevnite pásikom suchého zipsu v strednej časti kabíny. Prijímač za ním zaistite samolepiacim suchým zipsom alebo obojstrannou penovou páskou. Servá a regulátor zapojte podľa návodu k RC súprave. Pri prijímači s diverzitnými anténami umiestnite ich aktívne časti kolmo na seba. Pred pripojením pohonného akumulátora zapnite vysielač s plynom na minime. S demontovanou vrtuľou vykonajte kalibráciu rozsahu plynu podľa návodu k regulátorom KAVAN. Potom ponechajte plyn na minime, ostatné ovládače a trimy nastavte do stredu a upravte dĺžku tiahel skrutkovaním vidličiek tak, aby boli všetky kormidlá v neutráli. (Obr. 6)

7. Nasaďte kryt kabíny.

Predletová príprava

RC súprava a kormidlá

Pri inštalácii a programovaní sa riaďte návodom k RC súprave. S demontovanou vrtuľou zapnite vysielač s plynom na minime a potom pripojte pohonný akumulátor. Skontrolujte neutrálnu polohu, zmysel a veľkosť výchyliek všetkých kormidiel. Pre mechanické zmenšenie výchyliek presuňte tiahlo na páke serva bližšie k stredu alebo na páke kormidla ďalej od osi závesu; pre zväčšenie výchyliek postupujte opačne.

Dôkladne skontrolujte mix motýlikových chvostových plôch. Nižšie uvedené smery platia pri pohľade zozadu:

• Pri pritiahnutí ovládača výškovky sa musia obe združené kormidlá vychýliť nahor. (Obr. 8)
• Pri potlačení ovládača výškovky sa musia obe združené kormidlá vychýliť nadol. (Obr. 9)
• Pri vychýlení smerovky doprava sa ľavé združené kormidlo musí vychýliť nahor a pravé nadol. (Obr. 10)
• Pri vychýlení smerovky doľava sa ľavé združené kormidlo musí vychýliť nadol a pravé nahor. (Obr. 11)

Veľkosti výchyliek

Ovládaná funkcia	Malé výchylky	Veľké výchylky
Krídelká	10 mm nahor / 5 mm nadol	13 mm nahor / 7 mm nadol
Krídelká ako brzdy	Obe 10 mm nahor	Obe 10 mm nahor
Výškovka	±7 mm	±10 mm
Kompenzácia výškovkou pri brzdení	Obe 2 mm nahor	Obe 2 mm nahor
Smerovka	±10 mm	±13 mm

Malé výchylky používajte pre menej skúsených pilotov a bežné termické lietanie. Veľké výchylky umožňujú skúseným pilotom naplno využiť schopnosti modelu. Odporúčaná diferenciácia krídeliek, pri ktorej je výchylka nadol približne 50 % výchylky nahor, vyžaduje počítačovú RC súpravu a samostatné kanály krídeliek. Samostatné kanály vyžaduje aj funkcia bŕzd: obe krídelká vychýľte súčasne nahor a použite kompenzáciu výškovkou podľa tabuľky.

Zmysel otáčania motora

Zmysel otáčania overte pri prvej skúške bez vrtule: pri pohľade z kabíny smerom k prednej časti sa motor musí otáčať v smere hodinových ručičiek. Ak sa otáča opačne, stiahnite plyn na minimum, odpojte pohonný akumulátor a prehoďte ktorékoľvek dva z troch vodičov medzi motorom a regulátorom. Pred montážou vrtule skúšku zopakujte.

Ťažisko

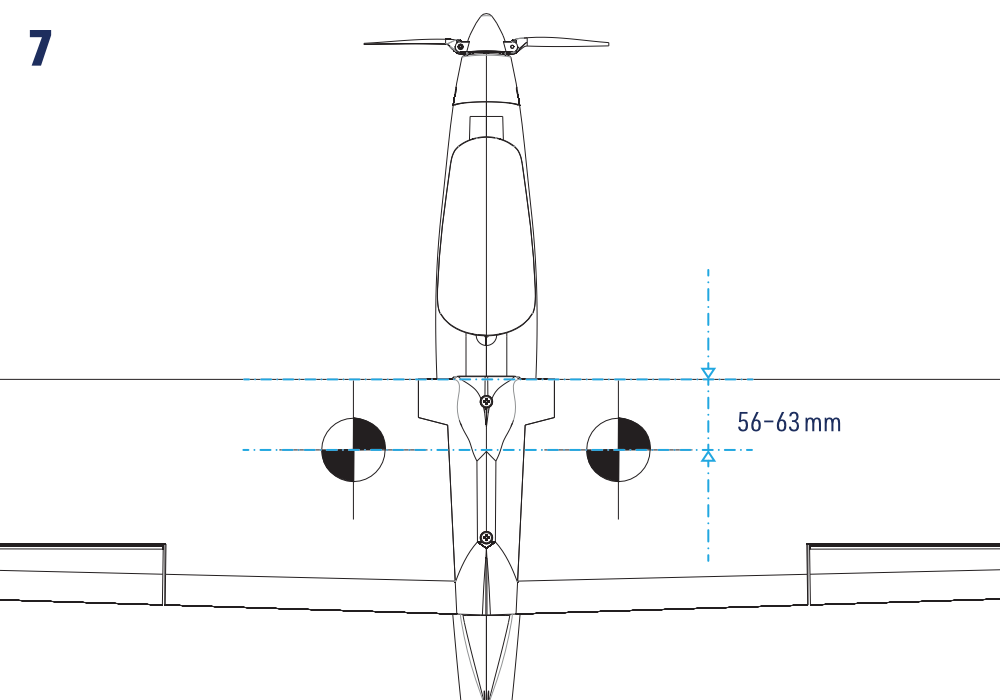

Ťažisko musí byť 56–63 mm za nábežnou hranou krídla, merané pri koreni krídla podľa obrázka. Kontrolujte kompletný model s nainštalovaným pohonným akumulátorom. Najprv upravte polohu akumulátora; podľa potreby bezpečne upevnite vhodnú záťaž do prednej alebo chvostovej časti. (Obr. 7)

Upozornenie

Nelietajte s ťažiskom mimo uvedeného rozsahu. Pri prvom lete začnite na jeho prednej hranici; zadná poloha ťažiska znižuje stabilitu. Malé množstvo bezpečne upevnenej záťaže je lepšie než nesprávne vyvážený model.

Dosah a záverečné kontroly

Úplne nabite pohonný aj vysielačový akumulátor. Skontrolujte celú inštaláciu RC súpravy a vykonajte skúšku dosahu podľa výrobcu súpravy, s vypnutým motorom aj pri plnom plyne. Model bezpečne zaistite a všetky osoby udržiavajte mimo dosahu vrtule aj roviny jej otáčania. Dosah pri plnom plyne nesmie klesnúť o viac ako 10 % oproti skúške s vypnutým motorom. Nelietajte, ak obe skúšky neprebehnú úplne úspešne.

Lietanie

Falke je určený stredne pokročilým pilotom. Ak s týmto typom modelu nemáte skúsenosti, zverte prvý let skúsenému pilotovi, ktorý overí vytrimovanie a pomôže s úvodnými letmi. Zvoľte slabý vietor a voľnú, bezpečnú letovú plochu. Zalietanie a doladenie zodpovedajú bežným postupom pre termický motorový vetroň tejto veľkosti a usporiadania.

Príloha

Návod k regulátoru KAVAN R-20SB Plus

Kalibráciu plynu, bežné zapínanie, programovanie, ochranné funkcie a riešenie problémov opisuje návod k regulátorom KAVAN Plus. Pre uvedený pohonný akumulátor zvoľte režim LiPo a pre sklopnú vrtuľu zapnite brzdu motora.

Upozornenie

• Pri prvej skúške regulátora a motora, keď overujete nastavenie RC súpravy, nemontujte vrtuľu. Namontujte ju až po overení správneho nastavenia súpravy.
• Nikdy nepoužívajte prasknuté alebo prepichnuté akumulátorové články.
• Nikdy nepoužívajte akumulátory, o ktorých viete, že sa prehrievajú.
• Nikdy neskratujte vývody akumulátora ani motora.
• Na izoláciu káblov vždy používajte vhodný izolačný materiál.
• Vždy používajte vhodné konektory.
• Neprekračujte počet článkov ani serv stanovený pre regulátor.
• Prepólovanie akumulátora poškodí regulátor a znamená stratu záruky.
• Regulátor inštalujte na vhodné miesto s dostatočným prúdením vzduchu na chladenie.
• Používajte iba akumulátory podporované regulátorom a pred pripojením overte správnu polaritu.
• Najprv zapnite vysielač a pred pripojením akumulátora overte, že je plyn na minime.
• Nikdy nevypínajte vysielač, kým je akumulátor pripojený k regulátoru.
• Akumulátor pripájajte až tesne pred letom a po lietaní ho odpojte.
• Po pripojení akumulátora zaobchádzajte s modelom mimoriadne opatrne a stále udržiavajte odstup od vrtule. Nikdy nestojte v rovine otáčajúcich sa dielov ani priamo pred nimi.
• Regulátor neponárajte do vody a chráňte ho pred namočením, keď je zapnutý.
• Lietajte iba na určenom modelárskom letisku a dodržiavajte pravidlá svojho klubu.

Opravy a údržba

• Na začiatku každého lietania vykonajte skúšku dosahu.
• Pred každým vzletom skontrolujte správny pohyb kormidiel.
• Po každom pristátí skontrolujte, či model nie je poškodený, vidličky alebo tiahla uvoľnené a vrtuľa poškodená. Znovu vzlietnite až po odstránení všetkých porúch.

Hoci je Falke 1800 vyrobený z mimoriadne odolného, takmer nerozbitného penového EPO (expandovaného polyolefínu), môže dôjsť k poškodeniu alebo zlomeniu dielov. Drobné poškodenie možno opraviť zlepením kyanoakrylátovým (CA) lepidlom alebo priehľadnou lepiacou páskou. Pri rozsiahlejšom poškodení je vhodnejšie zakúpiť nový náhradný diel. Predajcovia KAVAN Europe s.r.o. ponúkajú široký sortiment originálnych dielov a príslušenstva.

Pri havárii alebo tvrdom pristátí, bez ohľadu na jeho závažnosť, čo najrýchlejšie stiahnite ovládač plynu do najnižšej polohy, aby ste zabránili poškodeniu elektronického regulátora otáčok.

Ak pri havárii nestiahnete ovládač plynu a jeho trim do najnižšej možnej polohy, môže dôjsť k poškodeniu regulátora a nutnosti jeho výmeny.

Poznámka

Na poškodenie pri havárii sa záruka nevzťahuje.

Záruka

Poskytovaná záruka zodpovedá platným zákonným požiadavkám v krajine nákupu. Pri reklamácii sa obráťte na predajcu, u ktorého ste model zakúpili. KAVAN Europe s.r.o. zaručuje, že táto stavebnica je pri predaji bez chýb materiálu a spracovania. Záruka sa nevzťahuje na diely poškodené používaním alebo úpravami; ak platné právo nestanovuje inak, zodpovednosť výrobcu a dovozcu je obmedzená pôvodnou obstarávacou cenou stavebnice. Toto obmedzenie neplatí, ak súd uloží neobmedzenú zodpovednosť za preukázaný úmysel alebo hrubú nedbanlivosť. KAVAN Europe s.r.o. si vyhradzuje právo zmeniť túto záruku bez predchádzajúceho upozornenia. Stavebnica sa priebežne zdokonaľuje a výrobca si vyhradzuje právo zmeniť konštrukciu bez predchádzajúceho upozornenia.

Keďže KAVAN Europe s.r.o. nemá kontrolu nad prípadným poškodením pri preprave, spôsobom zostavenia ani materiálmi použitými modelárom na dokončenie modelu, nepreberá ani neprijíma zodpovednosť za škody spojené s používaním modelu zostaveného používateľom. Rozhodnutím používať zostavený model používateľ preberá plnú zodpovednosť. Ak kupujúci nie je pripravený túto zodpovednosť prijať, mal by stavebnicu ihneď vrátiť v úplnom a nepoužitom stave na miesto nákupu.

Ak váš RC model vyžaduje servis, postupujte podľa nasledujúcich pokynov. Ich nedodržanie môže viesť k zániku záruky.

1. Ak je to možné, použite na zabalenie modelu pôvodný obal. Pôvodnú kartónovú škatuľu nepoužívajte ako vonkajší prepravný obal.
2. Priložte podrobný opis používania modelu a RC súpravy aj poruchy, s ktorou ste sa stretli. Pripojte očíslovaný zoznam priloženého príslušenstva a ďalšie informácie, ktoré môžu pomôcť servisnému oddeleniu. Poznámku označte dátumom a overte, že obsahuje vašu úplnú adresu a telefónne číslo.
3. Uveďte svoje meno, adresu a telefónne číslo, na ktorom ste dostupní počas pracovného času. Priložte kópiu dokladu o kúpe modelu.

Tento záručný list vás oprávňuje na bezplatnú záručnú opravu výrobku dodaného KAVAN Europe s.r.o. počas 24 mesiacov. Záruka sa nevzťahuje na bežné opotrebovanie vzniknuté obvyklým používaním, pretože ide o výrobok určený na športové a modelárske použitie, pri ktorom sú jednotlivé diely vystavené oveľa väčšiemu zaťaženiu než pri bežných hračkách. Pohyblivé diely modelu, napríklad motor, servá a ich prevody, podliehajú prirodzenému opotrebovaniu a časom môže byť potrebná ich výmena.

Záruka sa tiež nevzťahuje na diely modelu alebo RC súpravy, ktoré boli nesprávne nainštalované, zaobchádzalo sa s nimi hrubo alebo nesprávne, boli poškodené pri havárii alebo ich opravovala či upravovala neoprávnená osoba. Rovnako ako inú citlivú elektroniku nevystavujte RC súpravu vysokým ani nízkym teplotám, vlhkosti alebo prašnému prostrediu. Nenechávajte ju dlhodobo na priamom slnku.

Záruka ďalej nekryje poruchy spôsobené nesprávnym zapojením alebo prepólovaním, oneskorenou či nevykonanou údržbou, prevádzkou mimo stanovených limitov a príslušenstvom alebo opravami neschválenými KAVAN Europe s.r.o. Chráňte RC elektroniku pred silnými mechanickými rázmi a neaplikujte na ňu vlastné vodoodolné nátery.

Recyklácia (Európska únia)

Elektrické zariadenia označené symbolom prečiarknutého odpadkového koša nepatria do domového odpadu; musia sa odovzdať prostredníctvom príslušného systému oddeleného zberu. V krajinách EÚ (Európskej únie) sa elektrické zariadenia nesmú likvidovať s bežným domovým odpadom (WEEE – odpad z elektrických a elektronických zariadení, smernica 2012/19/EÚ). Nepotrebné zariadenie môžete bezplatne odovzdať na najbližšom verejnom zbernom mieste alebo v zbernom dvore, kde sa riadne spracuje. Zodpovednou likvidáciou starého zariadenia významne prispievate k ochrane životného prostredia!

EÚ vyhlásenie o zhode

KAVAN Europe s.r.o. týmto vyhlasuje, že model Falke 1800 a dodávané elektrické a elektronické zariadenia spĺňajú požiadavky príslušných európskych smerníc a harmonizovaných noriem. Úplné znenie vyhlásenia o zhode je k dispozícii na kavanrc.com/doc.
